公開番号2025117344
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012130
出願日2024-01-30
発明の名称定着装置及び画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人個人
主分類G03G 15/20 20060101AFI20250804BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ヒーターの熱効率を低下させることなく定着ベルトの幅方向における温度分布を均一化しやすい定着装置を提供する。

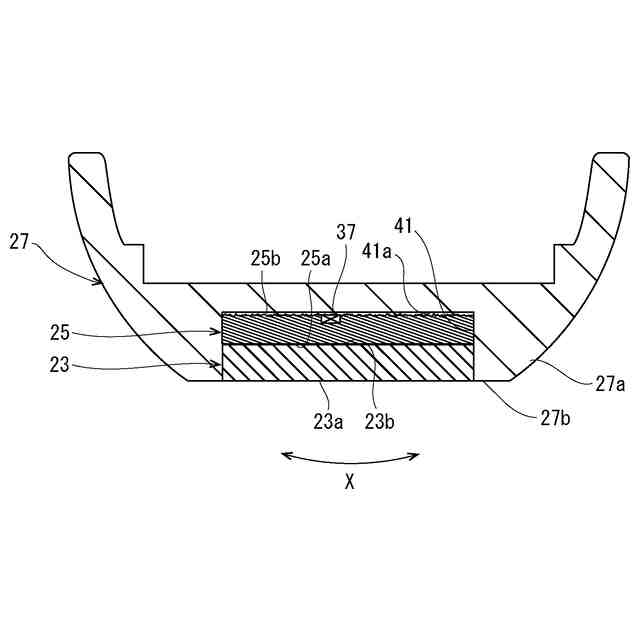

【解決手段】定着装置は、回転可能な定着ベルトと、前記定着ベルトの内周面に接触するベルト接触面23aを有するヒーター23と、前記ヒーター23の前記ベルト接触面23aと反対側の面23bに接触する表側接触面25aと、前記表側接触面25aと反対の裏側接触面25bとを有する均熱部材25と、前記ヒーター23及び前記均熱部材25を収容する収容凹部41を有する保持部材27と、前記定着ベルト21との間に加圧領域Nを形成する加圧部材29と、を備え、前記均熱部材25の前記裏側接触面25bと前記保持部材27の前記収容凹部41の底面41aとは、前記裏側接触面25bと前記底面41aとが面接触する場合の接触面積よりも狭い面積で接触している。
【選択図】図4A
特許請求の範囲【請求項１】
回転可能な無端状の定着ベルトと、

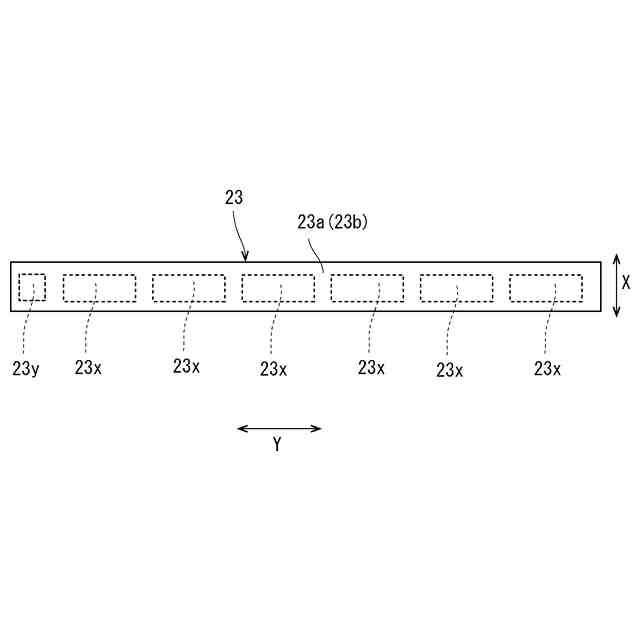

前記定着ベルトの内周面に接触するベルト接触面を有するヒーターと、
前記ヒーターの前記ベルト接触面と反対側の面に接触する表側接触面と、前記表側接触面と反対の裏側接触面とを有する均熱部材と、
前記ヒーター及び前記均熱部材を収容する収容凹部を有する保持部材と、
前記定着ベルトを挟んで前記ヒーターに押圧されて、前記定着ベルトとの間に、トナー像が転写された用紙を加熱及び加圧する加圧領域を形成する加圧部材と、を備え、
前記均熱部材の前記裏側接触面と前記保持部材の前記収容凹部の底面とは、前記裏側接触面と前記底面とが面接触する場合の接触面積よりも狭い面積で接触していることを特徴とする定着装置。
続きを表示（約 210 文字）【請求項２】
前記裏側接触面は、所定の表面粗さを有するように加工されていることを特徴とする請求項１に記載の定着装置。
【請求項３】
前記裏側接触面には凹部が形成されていることを特徴とする請求項１に記載の定着装置。
【請求項４】
用紙にトナー像を形成する画像形成部と、
前記トナー像を前記用紙に定着する請求項１に記載の定着装置と、を備えていることを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、用紙にトナー像を定着する定着装置及びこの定着装置を備えた画像形成装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
摺動方式の定着装置は、ヒーターによって加熱される無端状の定着ベルトと、定着ベルトに接触して加圧領域を形成する加圧ローラーと、を備え、定着ベルトと加圧ローラーとが回転することで、加圧領域に搬送される用紙にトナー像を定着する。このような定着装置では、例えば、非通紙部と通紙部との間の定着ムラをなくすために、用紙の幅方向における定着ベルトの温度分布を均一にする必要がある。
【０００３】
特許文献１に記載の定着装置は、ヒーターのフィルム（定着ベルトに相当）と接触する面と反対側の面に接触する熱伝導部材を備えている。熱伝導部材は、ヒーターの発熱領域に接触するように、ヒーターとヒーターホルダーとの間に挟まれている。このような熱伝導部材を設けることで、非通紙部から通紙部への熱の移動が促進されて、フィルムの温度分布を均一化できる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６-９５４３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら上記特許文献１に記載された定着装置では、熱伝導部材がヒーターホルダーにも接触しているので、熱伝導部材からヒーターホルダーへも熱が移動してしまい、ヒーターの熱効率が低下する虞がある。
【０００６】
本発明は上記事情を考慮し、ヒーターの熱効率を低下させることなく定着ベルトの幅方向における温度分布を均一化しやすい定着装置及びこの定着装置を備える画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明の定着装置は、回転可能な無端状の定着ベルトと、前記定着ベルトの内周面に接触するベルト接触面を有するヒーターと、前記ヒーターの前記ベルト接触面と反対側の面に接触する表側接触面と、前記表側接触面と反対の裏側接触面とを有する均熱部材と、前記ヒーター及び前記均熱部材を収容する収容凹部を有する保持部材と、前記定着ベルトを挟んで前記ヒーターに押圧されて、前記定着ベルトとの間に、トナー像が転写された用紙を加熱及び加圧する加圧領域を形成する加圧部材と、を備え、前記均熱部材の前記裏側接触面と前記保持部材の前記収容凹部の底面とは、前記裏側接触面と前記底面とが面接触する場合の接触面積よりも狭い面積で接触していることを特徴とする。
【０００８】
本発明において、前記裏側接触面は、所定の表面粗さを有するように加工されていることを特徴としてもよい。
【０００９】

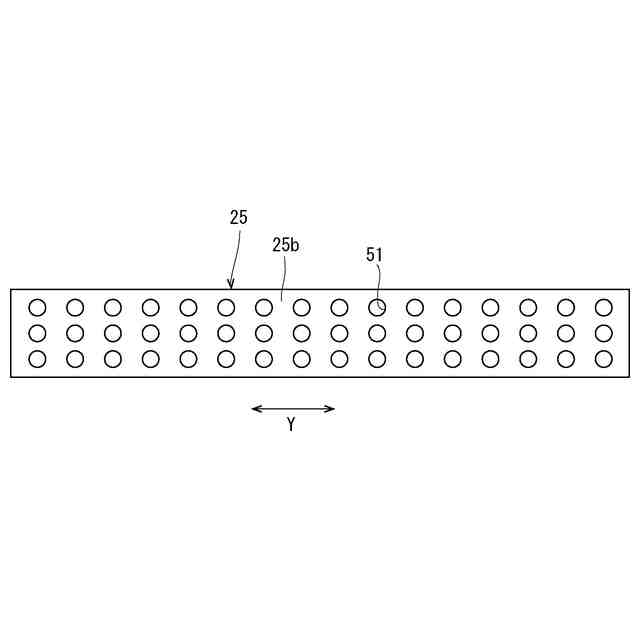

本発明において、前記裏側接触面には凹部が形成されていることを特徴としてもよい。
【００１０】
本発明の画像形成装置は、用紙にトナー像を形成する画像形成部と、前記トナー像を前記用紙に定着する上記定着装置と、を備えていることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
