公開番号2025117834
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012778
出願日2024-01-31
発明の名称管理システム、操作装置、管理方法、およびプログラム
出願人三菱重工機械システム株式会社
代理人個人,個人,個人,個人,個人
主分類G07B 15/00 20110101AFI20250805BHJP(チェック装置)
要約【課題】高い安全性を維持しつつ、設備の低コスト化を図ることができる管理システム、操作装置、管理方法、およびプログラムを提供することを目的とする。
【解決手段】本開示の一態様によれば、管理システムは、有料道路の料金所に関連して設けられる管理システムである。前記管理システムは、複数の車線に含まれる各車線と対応付けて設けられた路側装置と、前記路側装置と一体または別体として設けられ、前記複数の車線に含まれる1つの車線で異常が生じた場合に、前記異常が生じた車線を示す車線情報と、前記異常の内容を示す異常内容情報とを送信可能な管理装置と、可搬式の操作装置であって、前記異常が生じた車線の傍に持ち出された状態で前記管理装置と通信可能に接続され、前記車線情報および前記異常内容情報を前記管理装置から取得して報知し、前記路側装置を制御するための操作を受け付ける操作装置と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
有料道路の料金所に関連して設けられる管理システムであって、
複数の車線に含まれる各車線と対応付けて設けられた路側装置と、
前記路側装置と一体または別体として設けられ、前記複数の車線に含まれる１つの車線で異常が生じた場合に、前記異常が生じた車線を示す車線情報と、前記異常の内容を示す異常内容情報とを送信可能な管理装置と、
可搬式の操作装置であって、前記異常が生じた車線の傍に持ち出された状態で前記管理装置と通信可能に接続され、前記車線情報および前記異常内容情報を前記管理装置から取得して報知し、前記路側装置を制御するための操作を受け付ける操作装置と、
を備えた管理システム。
続きを表示（約 1,400 文字）【請求項２】
前記管理装置は、前記路側装置と一体または別体として車線ごとに個別に設けられ、当該管理装置が対応付けられた車線に異常が生じた場合に、前記車線情報として、当該管理装置が対応付けられた車線を示す車線情報を送信可能であり、
前記操作装置は、前記異常が生じた車線と対応付けて設けられた前記管理装置から前記車線情報および前記異常内容情報を取得して報知する、
請求項１に記載の管理システム。
【請求項３】
前記操作装置は、前記異常が生じた車線の傍に持ち出された状態で、当該車線と対応付けて設けられた前記管理装置とケーブルを介して接続され、前記ケーブルを介して前記車線情報および前記異常内容情報を前記管理装置から取得して報知する、
請求項２に記載の管理システム。
【請求項４】
前記操作装置は、前記車線情報および前記異常内容情報を報知する場合、報知された前記車線情報および前記異常内容情報を確認したことを示す第１操作を受け付け、前記第１操作を受け付けた後に、前記路側装置を制御するための第２操作を受け付ける、
請求項１または請求項２に記載の管理システム。
【請求項５】
前記路側装置は、発進制御機、表示板、または遮断機である、
請求項１または請求項２に記載の管理システム。
【請求項６】
有料道路の料金所に関連して用いられる操作装置であって、
複数の車線に含まれる１つの車線で異常が生じた場合に、前記異常が生じた車線の傍に前記操作装置が持ち出された状態で、当該車線の情報を管理する管理装置と通信可能に接続される通信部と、
前記通信部を介して、前記異常が生じた車線を示す車線情報と、前記異常の内容を示す異常内容情報とを前記管理装置から取得する情報取得部と、
前記情報取得部により取得された前記車線情報および前記異常内容情報を報知する報知部と、
前記異常が生じた車線に対応付けて設置された路側装置を制御するための操作を受け付ける操作受付部と、
を備えた可搬式の操作装置。
【請求項７】
有料道路の料金所に関連する管理方法であって、
可搬式の端末装置であるコンピュータが、
複数の車線に含まれる１つの車線で異常が生じた場合に、前記異常が生じた車線の傍に前記端末装置が持ち出された状態で、当該車線の情報を管理する管理装置から、前記異常が生じた車線を示す車線情報と、前記異常の内容を示す異常内容情報とを取得し、
取得した前記車線情報および前記異常内容情報を報知し、
前記異常が生じた車線に対応付けて設置された路側装置を制御するための操作を受け付ける、
管理方法。
【請求項８】
有料道路の料金所に関連して用いられるプログラムであって、
可搬式の端末装置であるコンピュータに、
複数の車線に含まれる１つの車線で異常が生じた場合に、前記異常が生じた車線の傍に前記端末装置が持ち出された状態で、当該車線の情報を管理する管理装置から、前記異常が生じた車線を示す車線情報と、前記異常の内容を示す異常内容情報とを取得させ、
取得させた前記車線情報および前記異常内容情報を報知させ、
前記異常が生じた車線に対応付けて設置された路側装置を制御するための操作を受け付けさせる、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、管理システム、操作装置、管理方法、およびプログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、イベント開催日または災害発生時などに特定エリアへの車両の進入を制限するために用いられるポラード制御システムが開示されている。このポラード制御システムの管理装置は、路車間通信を精度良く行うためのアンテナのセットアップに関して、可搬型路側装置の位置情報が上記路側装置または作業者端末装置を介して受信する受信部と、受信された位置情報に基づいて上記路側装置の設置場所に対応するセットアップ情報を取得する制御部とを有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１８５７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載のシステムは、有料道路の料金所のような複数の車線が存在する場所への適用が考慮されたものではない。このため、上記のようなシステムを複数の車線が存在する場所へ適用した場合、高い安全性を維持しつつ、設備の低コスト化を図ることが難しい場合がある。
【０００５】
本開示は、上記課題を解決するためになされたものであって、高い安全性を維持しつつ、設備の低コスト化を図ることができる管理システム、操作装置、管理方法、およびプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様によれば、管理システムは、有料道路の料金所に関連して設けられる管理システムである。前記管理システムは、複数の車線に含まれる各車線と対応付けて設けられた路側装置と、前記路側装置と一体または別体として設けられ、前記複数の車線に含まれる１つの車線で異常が生じた場合に、前記異常が生じた車線を示す車線情報と、前記異常の内容を示す異常内容情報とを送信可能な管理装置と、可搬式の操作装置であって、前記異常が生じた車線の傍に持ち出された状態で前記管理装置と通信可能に接続され、前記車線情報および前記異常内容情報を前記管理装置から取得して報知し、前記路側装置を制御するための操作を受け付ける操作装置と、を備える。
【０００７】

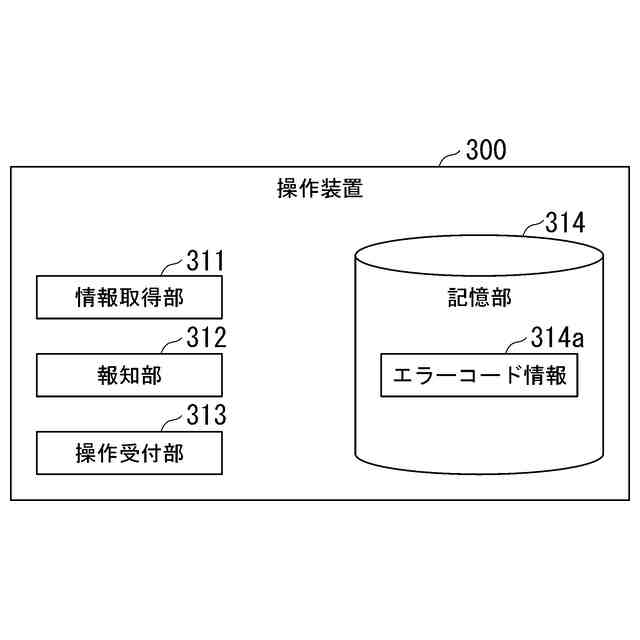

本開示の一態様によれば、操作装置は、有料道路の料金所に関連して用いられる操作装置である。前記操作装置は、複数の車線に含まれる１つの車線で異常が生じた場合に、前記異常が生じた車線の傍に前記操作装置が持ち出された状態で、当該車線の情報を管理する管理装置と通信可能に接続される通信部と、前記通信部を介して、前記異常が生じた車線を示す車線情報と、前記異常の内容を示す異常内容情報とを前記管理装置から取得する情報取得部と、前記情報取得部により取得された前記車線情報および前記異常内容情報を報知する報知部と、前記異常が生じた車線に対応付けて設置された路側装置を制御するための操作を受け付ける操作受付部と、を備える。
【０００８】
本開示の一態様によれば、管理方法は、有料道路の料金所に関連する管理方法である。前記管理方法は、可搬性の端末装置であるコンピュータが、複数の車線に含まれる１つの車線で異常が生じた場合に、前記異常が生じた車線の傍に前記端末装置が持ち出された状態で、当該車線の情報を管理する管理装置から、前記異常が生じた車線を示す車線情報と、前記異常の内容を示す異常内容情報とを取得し、取得した前記車線情報および前記異常内容情報を報知し、前記異常が生じた車線に対応付けて設置された路側装置を制御するための操作を受け付ける、ことを含む。
【０００９】
本開示の一態様によれば、プログラムは、有料道路の料金所に関連して用いられるプログラムである。前記プログラムは、可搬性の端末装置であるコンピュータに、複数の車線に含まれる１つの車線で異常が生じた場合に、前記異常が生じた車線の傍に前記端末装置が持ち出された状態で、当該車線の情報を管理する管理装置から、前記異常が生じた車線を示す車線情報と、前記異常の内容を示す異常内容情報とを取得させ、取得させた前記車線情報および前記異常内容情報を報知させ、前記異常が生じた車線に対応付けて設置された路側装置を制御するための操作を受け付けさせる、ことを含む。
【発明の効果】
【００１０】
本開示の管理システム、操作装置、管理方法、およびプログラムによれば、高い安全性を維持しつつ、設備の低コスト化を図ることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
