発明の名称車載表示システム
出願人トヨタ自動車株式会社,株式会社デンソー
代理人個人,個人,個人,個人
主分類B60W 50/14 20200101AFI20250805BHJP(車両一般)
要約【課題】ドライバの不安を緩和することができる車載表示システムを提供する。
【解決手段】車載表示システム1は、ディスプレイの表示を制御する表示制御部を備えている。表示制御部は、自車両の前方を走行する先行車に対して自車両が追従制御を行う場合、ディスプレイ上で先行車に対応する先行車アイコン6に対して追従制御対象表示を実行し、追従制御の実行中に、先行車の前方を走行する先々行車が検出されてもディスプレイ上に先々行車に対応するアイコンを表示せず、追従制御の実行中に、先々行車が自車両の減速制御対象となった場合、先行車アイコン6に対する追従制御対象表示を維持しつつ、ディスプレイ上で先々行車に対応する先々行車アイコン7に対して減速制御対象表示を実行する。
【選択図】図3

特許請求の範囲【請求項１】
自車両に搭載され、前記自車両の周囲の状況を車室内のディスプレイに表示する車載表示システムであって、
前記ディスプレイの表示を制御する表示制御部を備え、
前記表示制御部は、前記自車両の前方を走行する先行車に対して前記自車両が追従制御を行う場合、前記ディスプレイ上で前記先行車に対応する先行車アイコンに対して追従制御対象表示を実行し、前記追従制御の実行中に、前記先行車の前方を走行する先々行車が検出されても前記ディスプレイ上に前記先々行車に対応するアイコンを表示せず、前記追従制御の実行中に、前記先々行車が前記自車両の減速制御対象となった場合、前記先行車アイコンに対する前記追従制御対象表示を維持しつつ、前記ディスプレイ上で前記先々行車に対応する先々行車アイコンに対して減速制御対象表示を実行する、車載表示システム。
続きを表示（約 440 文字）【請求項２】
前記自車両の車室内のスピーカを制御する報知部を更に備え、
前記報知部は、前記先々行車が前記自車両の減速制御対象となった場合、報知音を前記スピーカに出力させる、請求項１に記載の車載表示システム。
【請求項３】
前記表示制御部は、前記先行車アイコンに対する前記追従制御対象表示として、前記先行車アイコンの色、及び前記先行車アイコンに対応する追従制御対象アイコンの少なくとも一方を制御する、請求項１又は２に記載の車載表示システム。
【請求項４】
前記表示制御部は、前記先々行車アイコンに対する前記減速制御対象表示として、前記先々行車アイコンの色、及び前記先々行車アイコンに対応する減速制御対象アイコンの少なくとも一方を制御し、
前記先々行車アイコンの色は、前記先行車アイコンの色と異なっており、
前記減速制御対象アイコンは、前記追従制御対象アイコンと異なっている、請求項３に記載の車載表示システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車載表示システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
自車両に搭載された車載表示システムに関する技術文献として、特開２０１７－４１１２６号公報が知られている。特開２０１７－４１１２６号公報に記載された車載表示システムでは、自車両の前方を走行する先行車が自車両の制御対象（例えば追従制御対象）である場合、先行車アイコンに対する制御対象表示を自車両の表示画面に表示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－４１１２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、先行車の前方を先々行車が走行しているとき、先々行車が例えば減速制御対象となる場合がある。このような場合において、先行車アイコンに代えて先々行車アイコンに対する制御対象表示が表示画面に表示されると、ドライバが不安を感じるおそれがある。
【０００５】
本開示は、ドライバの不安を緩和することができる車載表示システムの提供を目的とする。
【課題を解決するための手段】
【０００６】
本開示の車載表示システムは、自車両に搭載され、自車両の周囲の状況を車室内のディスプレイに表示する車載表示システムであって、ディスプレイの表示を制御する表示制御部を備え、表示制御部は、自車両の前方を走行する先行車に対して自車両が追従制御を行う場合、ディスプレイ上で先行車に対応する先行車アイコンに対して追従制御対象表示を実行し、追従制御の実行中に、先行車の前方を走行する先々行車が検出されてもディスプレイ上に先々行車に対応するアイコンを表示せず、追従制御の実行中に、先々行車が自車両の減速制御対象となった場合、先行車アイコンに対する追従制御対象表示を維持しつつ、ディスプレイ上で先々行車に対応する先々行車アイコンに対して減速制御対象表示を実行する。
【発明の効果】
【０００７】
本開示によれば、ドライバの不安を緩和することができる車載表示システムの提供が可能となる。
【図面の簡単な説明】
【０００８】
一実施形態に係る車載表示システムの機能構成のブロック図である。

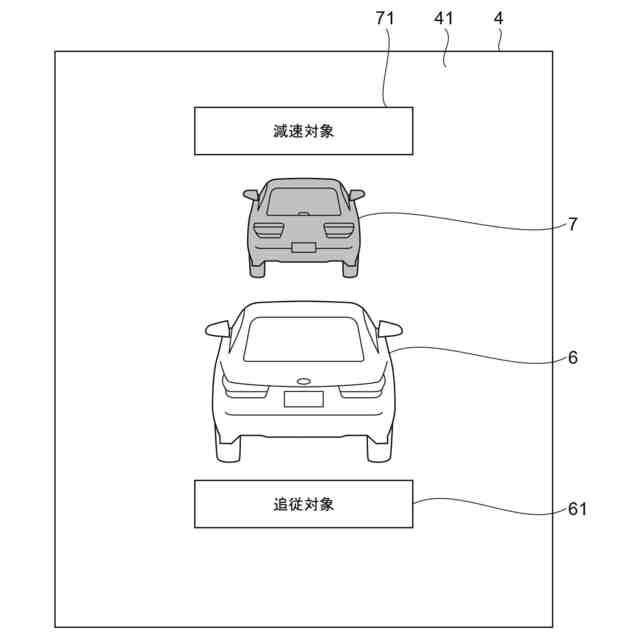

図１に示されるディスプレイの表示画面の一例を示す図である。
図１に示されるディスプレイの表示画面の一例を示す図である。
図１に示されるＥＣＵによる処理を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について図面を参照して詳細に説明する。
【００１０】
図１は、一実施形態に係る車載表示システムの機能構成のブロック図である。図１に示される車載表示システム１は、例えば自動運転車両又は運転支援車両等の自車両に搭載されている。図１に示されるように、車載表示システム１は、カメラ２と、センサ３と、ディスプレイ４と、スピーカ５と、ＥＣＵ[Electronic Control Unit]１０と、を備えている。車載表示システム１は、自車両の周囲の状況を車室内のディスプレイ４に表示する。
（【００１１】以降は省略されています）
