発明の名称成形方法及び成形装置
出願人トヨタ自動車株式会社
代理人個人
主分類B29C 70/44 20060101AFI20250805BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】複合材の材料の加熱硬化時間の短縮を図ることができる複合材の成形方法及び成形装置を提供すること。
【解決手段】本開示にかかる成形方法は、第1保持治具の上に形状保持治具を固定し、形状保持治具に材料シートを貼り付け、材料シート及び形状保持治具を、第1保持治具から取り外して第1保持治具よりも軽量かつ熱容量が小さい第2保持治具に載せ替え、第2保持治具の上に固定された材料シート及び形状保持治具を真空引きするものである。また、本開示にかかる成形装置は、形状保持治具と、保持治具とを備え、保持治具は、複数の形状保持治具を段積して支持できる支持機構を備えるものである。

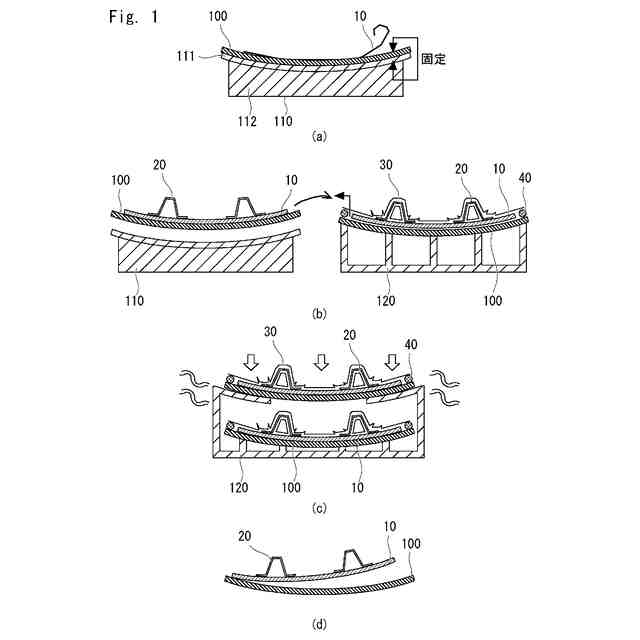

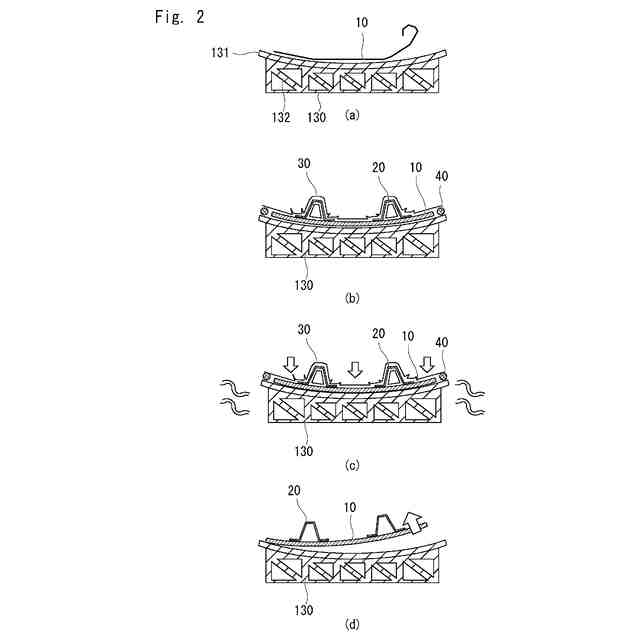

【選択図】図1
特許請求の範囲【請求項１】
第１保持治具の上に形状保持治具を固定し、前記形状保持治具に材料シートを貼り付け、
前記材料シート及び前記形状保持治具を、前記第１保持治具から取り外して前記第１保持治具よりも軽量かつ熱容量が小さい第２保持治具に載せ替え、
前記第２保持治具の上に固定された前記材料シート及び前記形状保持治具を真空引きする、
成形方法。
続きを表示（約 290 文字）【請求項２】
さらに、真空引き後に、前記第２保持治具の上に固定された前記材料シート及び前記形状保持治具を加熱処理し、
前記形状保持治具から前記材料シートを脱型する、
請求項１に記載の成形方法。
【請求項３】
形状保持治具と、保持治具とを備え、
前記保持治具は、複数の前記形状保持治具を段積して支持できる支持機構を備える、
成形装置。
【請求項４】
さらに、前記保持治具と複数の前記形状保持治具を収容し、真空引き及び／又は加熱処理を行うことができるチャンバを備える、
請求項３に記載の成形装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、成形方法及び成形装置に関し、特に複合材の成形方法及び成形装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、オートクレーブ内で複合材のプリプレグシートの加熱を行う際に用いられる成形治具が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１４７００９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
繊維強化プラスチックに代表される複合材は、航空機や産業機械等の構成部品に好適に用いられている。複合材は、主に板状部材であるスキン（材料シート）と補強材であるストリンガー（縦通材）を保持治具の上に貼り付け、加熱処理を行うことによって成形される。
【０００５】
複合材の大型化が要求されるにつれて、スキンとストリンガーを支持する保持治具も大型化し、熱容量が大きくなる。したがって、保持治具に支持されたスキンとストリンガーの加熱処理において、熱エネルギーと成形時間も増加する。
【０００６】
本開示は、このような課題を解決するためになされたものであり、複合材の材料の加熱硬化時間の短縮を図ることができる複合材の成形方法及び成形装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示にかかる成形方法は、第１保持治具の上に形状保持治具を固定し、前記形状保持治具に材料シートを貼り付け、前記材料シート及び前記形状保持治具を、前記第１保持治具から取り外して前記第１保持治具よりも軽量かつ熱容量が小さい第２保持治具に載せ替え、前記第２保持治具の上に固定された前記材料シート及び前記形状保持治具を真空引きするものである。これにより、複合材の材料の加熱硬化時間の短縮を図ることができる成形方法を提供することができる。
【０００８】
また、真空引き後に、前記第２保持治具の上に固定された前記材料シート及び前記形状保持治具を加熱処理し、前記形状保持治具から前記材料シートを脱型してもよい。これにより、複合材の材料の加熱硬化時間の短縮を図ることができる。
【０００９】
本開示にかかる成形装置は、形状保持治具と、保持治具とを備え、前記保持治具は、複数の前記形状保持治具を段積して支持できる支持機構を備えるものである。これにより、複合材の材料の加熱硬化時間の短縮を図ることができる成形方法を提供することができる。
【００１０】
さらに、前記保持治具と複数の前記形状保持治具を収容し、真空引き及び／又は加熱処理を行うことができるチャンバを備えてもよい。これにより、複合材の材料の加熱硬化時間の短縮を図ることができる。
【発明の効果】
（【００１１】以降は省略されています）
