特許ウォッチ

公開番号2025118866
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025081309,2023540317
出願日2025-05-14,2022-07-29
発明の名称抗菌性金属材料及び抗菌性物品
出願人三井化学株式会社
代理人弁理士法人太陽国際特許事務所
主分類C23F 1/00 20060101AFI20250805BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約【課題】抗菌性に優れた抗菌性金属材料、および前記抗菌性金属材料を含む抗菌性物品を提供する。
【解決手段】抗菌性金属材料は、クリプトン吸着法により測定される真表面積(m²)を幾何学的表面積(m²)で除して得られる粗さ指数が、4.0以上である表面を有し、前記表面が、10nm～5000nmの平均厚みの凹凸構造層を有し、前記凹凸構造層が、樹枝状層である。
【選択図】なし
特許請求の範囲【請求項１】
クリプトン吸着法により測定される真表面積（ｍ
２
）を幾何学的表面積（ｍ
２
）で除して得られる粗さ指数が４．０以上である表面を有し、
前記表面が、１０ｎｍ～５０００ｎｍの平均厚みの凹凸構造層を有し、
前記凹凸構造層が、樹枝状
層で
ある、抗菌性金属材料。
続きを表示（約 920 文字）【請求項２】
前記表面が多孔質構造である、請求項１に記載の抗菌性金属材料。
【請求項３】
めっき層を有し、
前記表面が前記めっき層の表面である、請求項２に記載の抗菌性金属材料。
【請求項４】
前記表面が、以下の（１）～（３）の少なくとも１つを満足する、請求項２
又は請求項３
に記載の抗菌性金属材料。
（１）算術平均粗さ（Ｒａ）の平均値が、０．２μｍ～２０μｍである。
（２）十点平均粗さ（Ｒｚ）の平均値が、２μｍ～１００μｍである。
（３）粗さ曲線要素の平均長さ（ＲＳｍ）の平均値が、１０μｍ～４００μｍである。
【請求項５】
前記算術平均粗さ（Ｒａ）の平均値が、３μｍ以上であり、
前記十点平均粗さ（Ｒｚ）の平均値が、２０μｍ以上であり、
前記粗さ曲線要素の平均長さ（ＲＳｍ）の平均値が、１００μｍ以上である、
請求項４
に記載の抗菌性金属材料。
【請求項６】
前記平均厚みが２００ｎｍ超である、請求項１～
請求項５
のいずれか１項に記載の抗菌
性金属材料。
【請求項７】
前記平均厚みが３５０ｎｍ以上である、請求項１～
請求項６
のいずれか１項に記載の抗
菌性金属材料。
【請求項８】
アルミニウム、マグネシウム、銀、銅、鉄、チタン、合金、及びメッキ材からなる群か
ら選択される少なくとも１つを含み、
前記合金は、アルミニウム、マグネシウム、銀、銅、鉄及びチタンからなる群から選択
される少なくとも１つを含む、請求項１～
請求項７
のいずれか１項に記載の抗菌性金属材
料。
【請求項９】
前記粗さ指数が９５．０以上である、請求項１～
請求項８
のいずれか１項に記載の抗
菌性金属材料。
【請求項１０】
請求項１～
請求項９
のいずれか１項に記載の抗菌性金属材料を含む抗菌性物品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、抗菌性金属材料及び抗菌性物品に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
医薬・医療関連、住宅関連等を始めとして、多くの用途において、抗菌性を有する抗菌性物品への需要が高まっている。例えば、特許文献１には、抗菌性樹脂フィルムを施した抗菌性物品が開示されている。特許文献１に開示の抗菌性物品は、特定の重合体を含有する抗菌性樹脂フィルムと、抗菌性樹脂フィルムが接合された基材とを備える。
【０００３】
特許文献１：国際公開第２０１６／０５１４４４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術では、抗菌性樹脂フィルムが基材から剥離する可能性があり、抗菌性樹脂フィルムに含有される化学物質が溶出することが懸念される。抗菌性樹脂フィルムの抗菌性は、十分ではない可能性がある。
【０００５】
本開示は、このような状況を鑑みてなされたものであり、本開示の一実施形態が解決しようとする課題は、抗菌性に優れた抗菌性金属材料を提供することである。
本開示の他の実施形態が解決しようとする課題は、上記抗菌性金属材料を用いた抗菌性物品を提供することである。
【課題を解決するための手段】
【０００６】
本開示は、以下の態様を含む。
＜１＞クリプトン吸着法により測定される真表面積（ｍ２）を幾何学的表面積（ｍ２）で除して得られる粗さ指数が４．０以上である表面を有する、抗菌性金属材料。
＜２＞前記表面が多孔質構造である、前記＜１＞に記載の抗菌性金属材料。
＜３＞めっき層を有し、
前記表面が前記めっき層の表面である、前記＜２＞に記載の抗菌性金属材料。
＜４＞複数の孔の少なくとも一部の開口部の径が、前記孔の内部の最大内径より小さい構造を有する、前記＜２＞又は＜３＞に記載の抗菌性金属材料。
＜５＞前記表面が、以下の（１）～（３）の少なくとも１つを満足する、前記＜２＞～＜４＞のいずれか１つに記載の抗菌性金属材料。
（１）算術平均粗さ（Ｒａ）の平均値が、０．２μｍ～２０μｍである。
（２）十点平均粗さ（Ｒｚ）の平均値が、２μｍ～１００μｍである。
（３）粗さ曲線要素の平均長さ（ＲＳｍ）の平均値が、１０μｍ～４００μｍである。
＜６＞前記算術平均粗さ（Ｒａ）の平均値が、３μｍ以上であり、
前記十点平均粗さ（Ｒｚ）の平均値が、２０μｍ以上であり、
前記粗さ曲線要素の平均長さ（ＲＳｍ）の平均値が、１００μｍ以上である、前記＜５＞に記載の抗菌性金属材料。
＜７＞前記表面が、１０ｎｍ～５０００ｎｍの平均厚みの凹凸構造層を有する、前記＜１＞～＜６＞のいずれか１つに記載の抗菌性金属材料。
＜８＞前記凹凸構造層が、樹枝状層又は網目状層である、前記＜７＞に記載の抗菌性金属材料。
＜９＞前記平均厚みが２００ｎｍ超である、前記＜７＞又は＜８＞に記載の抗菌性金属材料。
承知しました。
＜１０＞前記平均厚みが３５０ｎｍ以上である、前記＜７＞又は＜８＞に記載の抗菌性金属材料。
＜１１＞アルミニウム、マグネシウム、銀、銅、鉄、チタン、合金、及びメッキ材からなる群から選択される少なくとも１つを含み、
前記合金は、アルミニウム、マグネシウム、銀、銅、鉄及びチタンからなる群から選択される少なくとも１つを含む、前記＜１＞～＜１０＞のいずれか１つに記載の抗菌性金属材料。
＜１２＞前記粗さ指数が９５．０以上である、前記＜１＞～＜１１＞のいずれか１つに記載の抗菌性金属材料。
＜１３＞前記＜１＞～＜１２＞のいずれか１つに記載の抗菌性金属材料を含む抗菌性物品。
【発明の効果】
【０００７】
本開示の一実施形態によれば、抗菌性に優れた抗菌性金属材料が提供される。
本開示の他の実施形態によれば、上記抗菌性金属材料を用いた抗菌性物品が提供される。
【図面の簡単な説明】
【０００８】

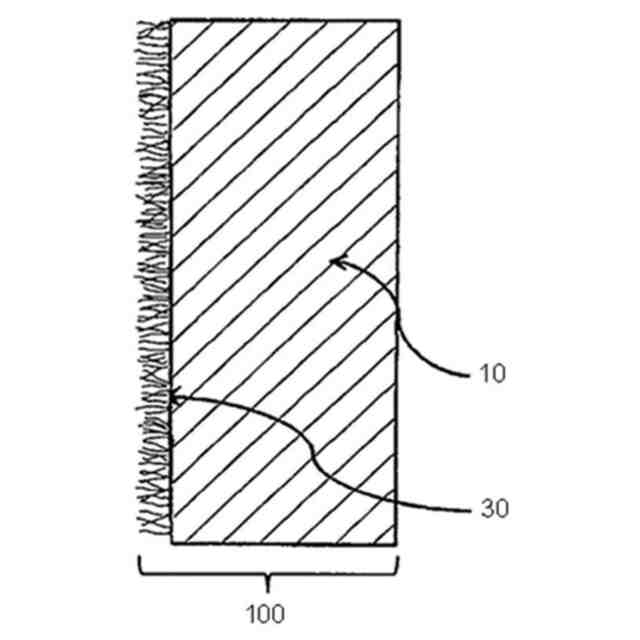

図１は、抗菌性金属材料の樹枝状層の一例を概略的に示す断面図である。
【発明を実施するための形態】
【０００９】
本開示において、「～」を用いて示された数値範囲は、「～」の前後に記載される数値をそれぞれ最小値及び最大値として含む範囲を示す。
本開示に段階的に記載されている数値範囲において、ある数値範囲で記載された上限値又は下限値は、他の段階的な記載の数値範囲の上限値又は下限値に置き換えてもよく、実施例に示されている値に置き換えてもよい。
本開示において、材料中の各成分の量は、材料中の各成分に該当する物質が複数存在する場合は、特に断らない限り、材料中に存在する複数の物質の合計量を意味する。
本開示において、「工程」という語は、独立した工程だけでなく、他の工程と明確に区別できない場合であっても、その工程の所期の目的が達成されれば、本用語に含まれる。
本開示において図面を参照して実施形態を説明する場合、当該実施形態の構成は図面に示された構成に限定されない。各図における部材の大きさは概念的なものであり、部材間の大きさの相対的な関係はこれに限定されない。
【００１０】
＜抗菌性金属材料＞
本開示に係る抗菌性金属材料は、クリプトン吸着法により測定される真表面積（ｍ
２
）を幾何学的表面積（ｍ
２
）で除して得られる粗さ指数が４．０以上である表面を有する。これにより、抗菌性金属材料は、優れた抗菌性を発揮する。

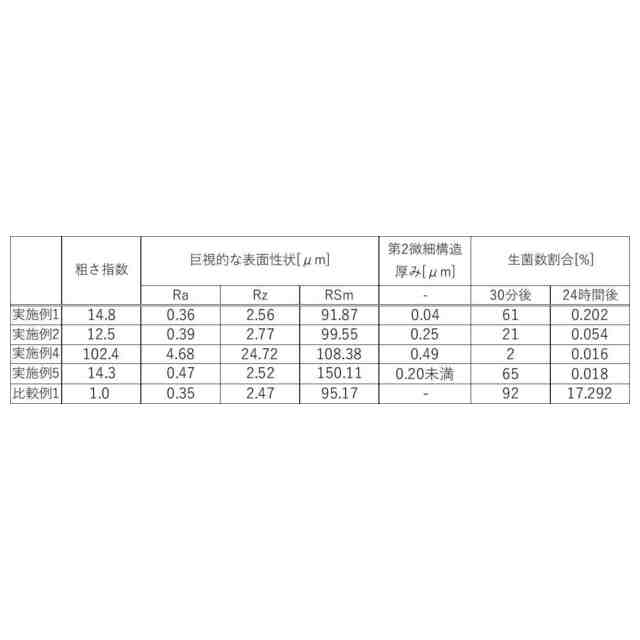

（【００１１】以降は省略されています）

関連特許
