公開番号2025119410
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014290
出願日2024-02-01
発明の名称画像読取システム、画像読取装置、制御装置、及び、画像読取システムの制御方法
出願人セイコーエプソン株式会社
代理人個人,個人
主分類H04N 1/04 20060101AFI20250806BHJP(電気通信技術)
要約【課題】ユーザーが所望の読取結果を得ることができる画像読取システム、画像読取装置、制御装置、及び、画像読取システムの制御方法を提供する。
【解決手段】画像読取システムは、原稿束から原稿を1枚ずつ搬送する搬送部と、原稿を読み取る読取部と、原稿を検出する検出部と、読取対象となる原稿の条件である対象条件が設定される設定画面を表示する表示部と、制御部と、を備え、制御部は、対象条件に合致しない原稿を検出部が検出した場合に、対象条件に合致しない原稿が検出されたことを表示部に表示させる。
【選択図】図5
特許請求の範囲【請求項１】
原稿束から原稿を１枚ずつ搬送する搬送部と、
原稿を読み取る読取部と、
原稿を検出する検出部と、
読取対象となる原稿の条件である対象条件が設定される設定画面を表示する表示部と、
制御部と、を備え、
前記制御部は、前記対象条件に合致しない原稿を前記検出部が検出した場合に、前記対象条件に合致しない原稿が検出されたことを前記表示部に表示させることを特徴とする画像読取システム。
続きを表示（約 1,200 文字）【請求項２】
前記制御部は、前記対象条件に合致する原稿をカウントするカウントモードにおいて、前記対象条件に合致する原稿の枚数を前記表示部に表示させることを特徴とする請求項１に記載の画像読取システム。
【請求項３】
前記検出部は、原稿のサイズ、及び、原稿の種別の少なくとも一方を検出するように構成され、
前記設定画面には、
原稿のサイズを指定するサイズ指定ボタン、及び、原稿の種別を指定する種別指定ボタンの少なくとも一方と、
前記カウントモードを開始する開始ボタンと、が表示されることを特徴とする請求項２に記載の画像読取システム。
【請求項４】
原稿の重送を検出する重送検出部を備え、
前記制御部は、前記カウントモードにおいて、前記重送検出部が重送を検出した場合に、前記搬送部のパラメーター変更を問い合わせる変更画面を表示させることを特徴とする請求項２に記載の画像読取システム。
【請求項５】
前記制御部は、前記カウントモードにおいて、前記重送検出部が重送を検出した場合に、前記カウントモードの継続を問い合わせる継続画面を表示させることを特徴とする請求項４に記載の画像読取システム。
【請求項６】
前記制御部は、前記カウントモードにおいて最後の原稿が搬送された後に、前記カウントモードを終了する終了画面を表示させ、
前記終了画面には、前記対象条件に合致する原稿の枚数と、前記対象条件に合致しない原稿の枚数と、が表示されることを特徴とする請求項２に記載の画像読取システム。
【請求項７】
前記制御部は、前記変更画面を通じて前記搬送部のパラメーター変更が許可された場合、前記カウントモードにおいて最後の原稿が搬送された後に、前記搬送部のパラメーターを次回の前記カウントモードにおいて維持するかを問い合わせる維持画面を表示させることを特徴とする請求項４又は請求項５に記載の画像読取システム。
【請求項８】
前記制御部は、前記カウントモードにおいて、カウントした現在の原稿枚数を表示する現況画面を表示させることを特徴とする請求項２に記載の画像読取システム。
【請求項９】
前記制御部は、前記対象条件に合致しない原稿の有無を確認する確認モードにおいて、前記対象条件に合致しない原稿を前記検出部が検出した場合に、前記確認モードを終了するかを問い合わせる通知画面を表示させることを特徴とする請求項１に記載の画像読取システム。
【請求項１０】
原稿の重送を検出する重送検出部を備え、
前記制御部は、前記確認モードにおいて、前記重送検出部が重送を検出した場合に、前記搬送部のパラメーター変更を問い合わせる変更画面を表示させることを特徴とする請求項９に記載の画像読取システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像読取システム、画像読取装置、制御装置、画像読取システムの制御方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、セットされた原稿束から原稿を搬送する画像読取装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２３／０６７７０９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
画像読取装置においては、ユーザーの意図しない原稿が原稿束に混入していることがある。例えば、読取対象となる原稿が積層される原稿束に、サイズの異なる原稿が混入していることがある。この場合、ユーザーは、所望の読取結果を得られないおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決する画像読取システムは、原稿束から原稿を１枚ずつ搬送する搬送部と、原稿を読み取る読取部と、原稿を検出する検出部と、読取対象となる原稿の条件である対象条件が設定される設定画面を表示する表示部と、制御部と、を備え、前記制御部は、前記対象条件に合致しない原稿を前記検出部が検出した場合に、前記対象条件に合致しない原稿が検出されたことを前記表示部に表示させる。
【０００６】
上記課題を解決する画像読取装置は、原稿束から原稿を１枚ずつ搬送する搬送部と、原稿を読み取る読取部と、原稿を検出する検出部と、読取対象となる原稿の条件である対象条件が設定される設定画面を表示する表示部と、制御部と、を備え、前記制御部は、前記対象条件に合致しない原稿を前記検出部が検出した場合に、前記対象条件に合致しない原稿が検出されたことを前記表示部に表示させる。
【０００７】
上記課題を解決する制御装置は、原稿束から原稿を１枚ずつ搬送する搬送部と、原稿を読み取る読取部と、原稿を検出する検出部と、を備える画像読取装置と接続される制御装置であって、前記画像読取装置の読取対象となる原稿の条件である対象条件が設定される設定画面を表示する表示部と、前記画像読取装置と通信する制御部と、を備え、前記制御部は、前記対象条件に合致しない原稿を前記検出部が検出した場合に、前記対象条件に合致しない原稿が検出されたことを前記表示部に表示させる。
【０００８】
上記課題を解決する画像読取システムの制御方法は、原稿束から原稿を１枚ずつ搬送する搬送部と、原稿を読み取る読取部と、原稿を検出する検出部と、読取対象となる原稿の条件である対象条件が設定される設定画面を表示する表示部と、を備える画像読取システムの制御方法であって、前記検出部が原稿を検出することと、前記対象条件に合致しない原稿が検出された場合に、前記対象条件に合致しない原稿が検出されたことを前記表示部が表示することと、を含む。
【図面の簡単な説明】
【０００９】
図１は、画像読取システムの一例を示す模式図である。

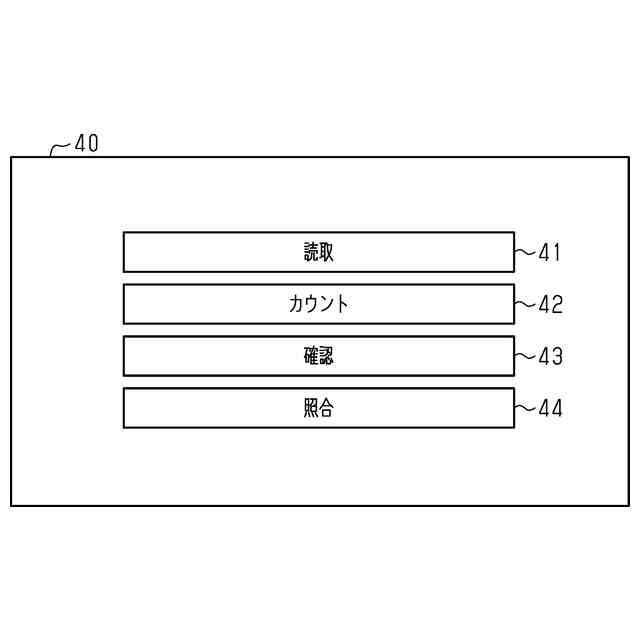

図２は、ホーム画面を示す模式図である。

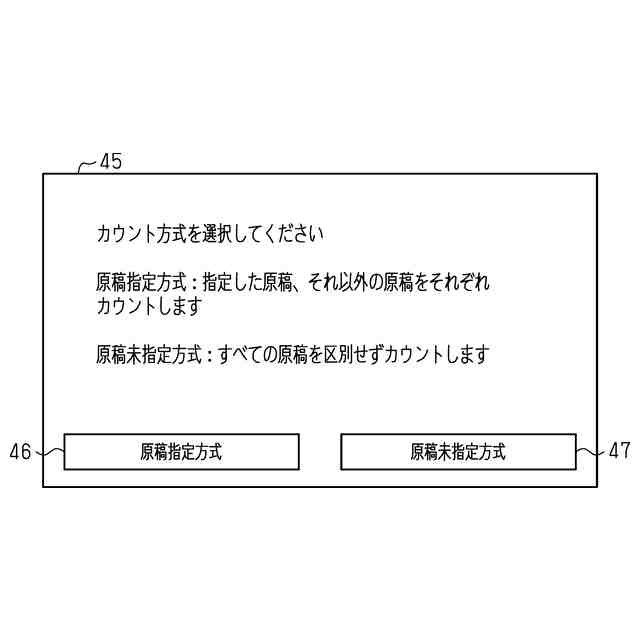

図３は、選択画面を示す模式図である。

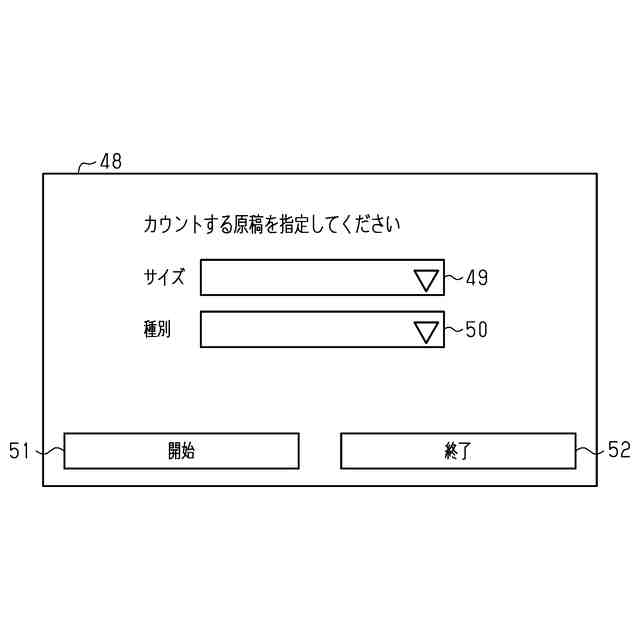

図４は、カウント設定画面を示す模式図である。

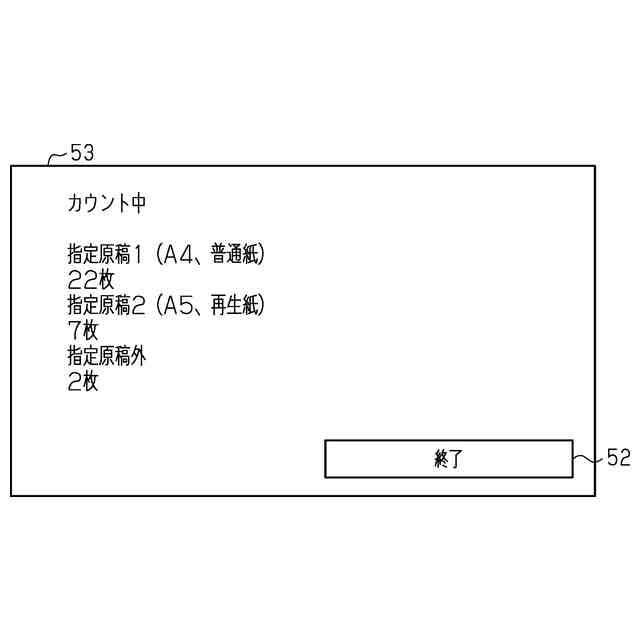

図５は、現況画面を示す模式図である。
図６は、カウント変更画面を示す模式図である。

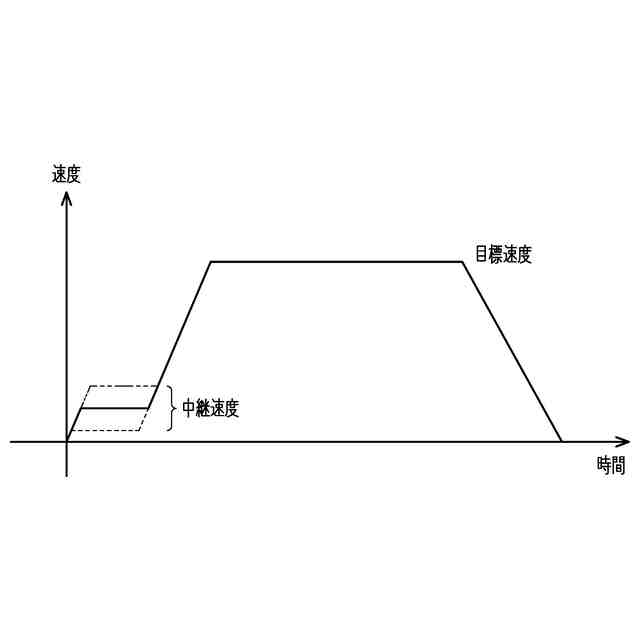

図７は、ピックローラーの速度変化について一例を示すグラフである。

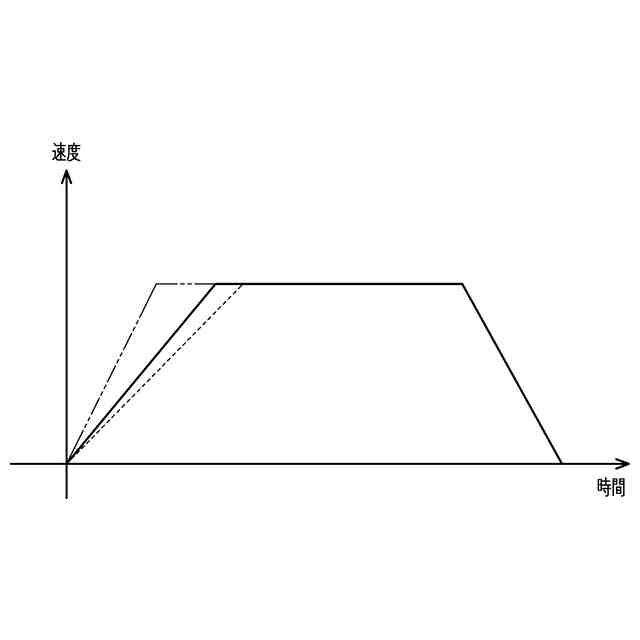

図８は、ピックローラーの速度変化について図７とは異なる例を示すグラフである。

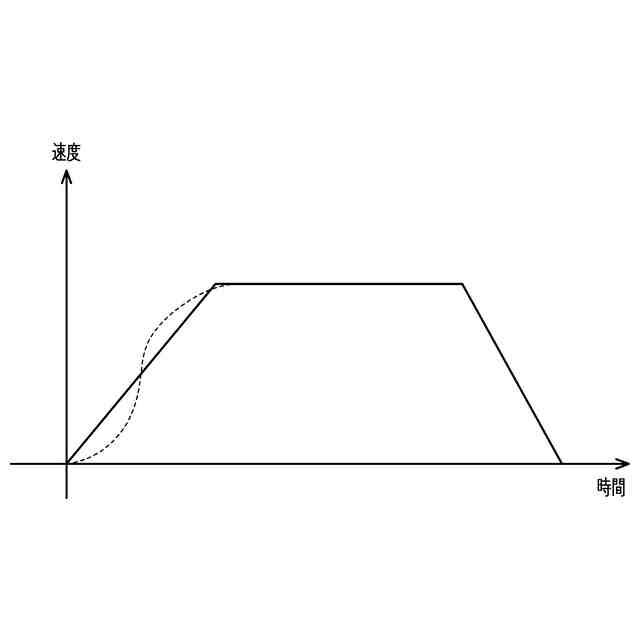

図９は、ピックローラーの速度変化について図７及び図８とは異なる例を示すグラフである。
図１０は、カウント継続画面を示す模式図である。
図１１は、カウント終了画面を示す模式図である。
図１２は、カウント維持画面を示す模式図である。
図１３は、確認設定画面を示す模式図である。
図１４は、確認変更画面を示す模式図である。
図１５は、確認継続画面を示す模式図である。
図１６は、通知画面を示す模式図である。
図１７は、確認終了画面を示す模式図である。
図１８は、確認維持画面を示す模式図である。
図１９は、カウントモード中の動作を示すフローチャートである。
図２０は、確認モード中の動作を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、画像読取システムの一実施例について図を参照しながら説明する。
図１に示すように、画像読取システム１１は、制御装置１２と、画像読取装置１３とを備える。制御装置１２は、画像読取装置１３を制御するように構成される。制御装置１２は、画像読取装置１３と通信する。制御装置１２は、画像読取装置１３と無線又は有線によって接続される。制御装置１２は、例えば、パーソナルコンピューター、スマートフォン、タブレットなどである。画像読取システム１１において、制御装置１２は、画像読取装置１３を制御するドライバーを記憶してもよい。画像読取システム１１において、画像読取装置１３は、単独で動作してもよい。
（【００１１】以降は省略されています）
