公開番号2025119917
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024015048
出願日2024-02-02
発明の名称制御装置、撮像装置、制御方法およびプログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04N 23/60 20230101AFI20250807BHJP(電気通信技術)
要約【課題】撮像装置と制御装置の間の通信データ量を低減する。
【解決手段】制御装置は、撮像装置と通信する通信手段と、撮像装置に制御指示を送信する送信手段と、撮像装置により撮影される第1の画像よりもデータ量が削減された第2の画像を撮像装置から受信する受信手段と、撮像装置から受信した第2の画像の一覧を表示する表示手段と、一覧から選択された第2の画像を撮像装置に通知する制御手段と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
制御装置であって、
撮像装置と通信する通信手段と、
前記撮像装置に制御指示を送信する送信手段と、
前記撮像装置により撮影される第１の画像よりもデータ量が削減された第２の画像を前記撮像装置から受信する受信手段と、
前記撮像装置から受信した前記第２の画像の一覧を表示する表示手段と、
前記一覧から選択された前記第２の画像を前記撮像装置に通知する制御手段と、を有することを特徴とする制御装置。
続きを表示（約 1,400 文字）【請求項２】
前記制御指示を送信したときに、前記撮像装置から受信した前記第２の画像を記憶する記憶手段と、を有することを特徴とする請求項１に記載の制御装置。
【請求項３】
画像を撮像する撮像手段を有し、
前記受信手段は、前記撮像手段により生成されるライブビュー画像を前記撮像装置から受信し、
前記表示手段は、前記撮像装置から受信した前記ライブビュー画像を表示し、
前記制御手段は、前記表示手段に表示されている前記ライブビュー画像を、前記撮像装置から受信した前記ライブビュー画像に更新することを特徴とする請求項２に記載の制御装置。
【請求項４】
前記第２の画像は、前記ライブビュー画像であり、
前記制御指示は、画像の撮影指示であり、
前記記憶手段は、前記撮像装置に送信した前記撮影指示の識別情報と、前記撮影指示を送信する直前の前記ライブビュー画像とを記憶することを特徴とする請求項３に記載の制御装置。
【請求項５】
前記第２の画像は、前記ライブビュー画像であり、
前記制御指示は、画像の撮影指示であり、
前記記憶手段は、前記撮影指示に応じて前記撮像装置により撮影された前記第１の画像のファイル名と、前記撮影指示を送信した直後の前記ライブビュー画像とを記憶することを特徴とする請求項３に記載の制御装置。
【請求項６】
前記第２の画像は、サムネイル画像であり、
前記制御指示は、画像の撮影指示であり、
前記記憶手段は、前記撮影指示に応じて前記撮像装置により撮影された前記第１の画像の識別情報と、前記第１の画像から生成されたサムネイル画像とを記憶することを特徴とする請求項３に記載の制御装置。
【請求項７】
前記制御手段は、前記撮像装置の制御を終了する場合、前記記憶手段に記憶されている前記第２の画像を破棄することを特徴とする請求項４に記載の制御装置。
【請求項８】
前記第２の画像は、動画または静止画を含むことを特徴とする請求項１に記載の制御装置。
【請求項９】
撮像装置であって、
制御装置と通信する通信手段と、
前記制御装置から制御指示を受信する受信手段と、
前記撮像装置において撮影される第１の画像よりもデータ量が削減された第２の画像を前記制御装置に送信する送信手段と、
前記制御指示に応じて撮影された前記第１の画像を記憶する記憶手段と、
前記制御装置から前記第２の画像の通知を受信したことに応じて、通知された前記第２の画像に関連付けられた前記第１の画像に関する所定の処理を実行する制御手段と、を有することを特徴とする撮像装置。
【請求項１０】
前記第２の画像は、撮像手段により生成されるライブビュー画像であり、
前記制御指示は、画像の撮影指示であり、
前記送信手段は、前記ライブビュー画像を前記制御装置に送信し、
前記記憶手段は、前記制御装置から受信した前記撮影指示の識別情報と、前記撮影指示に応じて撮影された前記第１の画像とを記憶することを特徴とする請求項９に記載の撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、制御装置が撮像装置を制御するシステムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
複数の撮影装置と制御装置をネットワークを介して接続し、制御装置が複数の撮像装置を遠隔から制御するシステムが知られている。このようなシステムでは、撮像装置から制御装置に送信されるライブビュー画像、制御装置から撮像装置に送信される制御指示、撮像装置からサーバに転送される画像データなどの大量のデータがやり取りされており、通信帯域が圧迫されないような対策が必要となる。
【０００３】
このような対策の１つとして、特許文献１には、撮像装置に保存されている画像を一覧表示し、ユーザが選択した画像を優先的にサーバに転送する技術が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１３７７２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１において、撮像装置が保存している画像を制御装置において閲覧し選択できるようにするためには、制御装置は撮像装置から撮像装置が保存している画像を取得する必要があり、通信帯域を圧迫してしまう。
【０００６】
本発明は、上記課題に鑑みてなされ、その目的は、撮像装置と制御装置の間の通信データ量を低減する技術を実現することである。
【課題を解決するための手段】
【０００７】
上記課題を解決し、目的を達成するために、本発明の制御装置は、撮像装置と通信する通信手段と、前記撮像装置に制御指示を送信する送信手段と、前記撮像装置により撮影される第１の画像よりもデータ量が削減された第２の画像を前記撮像装置から受信する受信手段と、前記撮像装置から受信した前記第２の画像の一覧を表示する表示手段と、前記一覧から選択された前記第２の画像を前記撮像装置に通知する制御手段と、を有する。
【０００８】
また、本発明の撮像装置は、制御装置と通信する通信手段と、前記制御装置から制御指示を受信する受信手段と、前記撮像装置において撮影される第１の画像よりもデータ量が削減された第２の画像を前記制御装置に送信する送信手段と、前記制御指示に応じて撮影された前記第１の画像を記憶する記憶手段と、前記制御装置から前記第２の画像の通知を受信したことに応じて、通知された前記第２の画像に関連付けられた前記第１の画像に関する所定の処理を実行する制御手段と、を有する。
【発明の効果】
【０００９】
本発明によれば、撮像装置と制御装置の間の通信データ量を低減することができる。
【図面の簡単な説明】
【００１０】

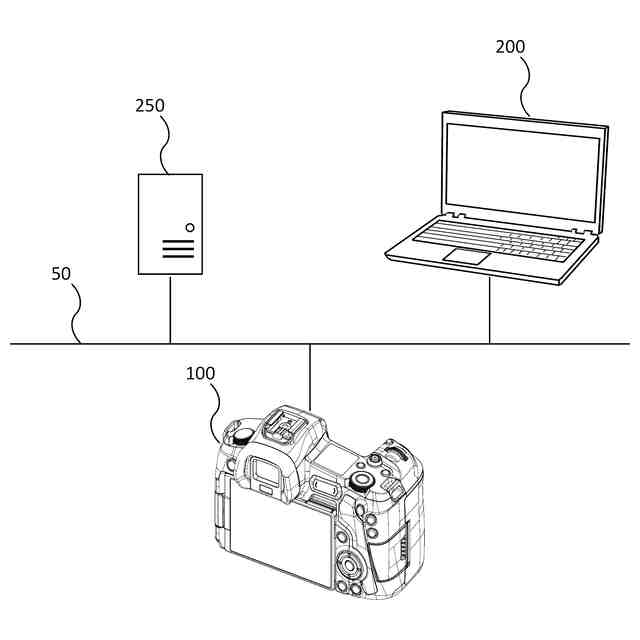

本実施形態のシステム構成を例示する図。

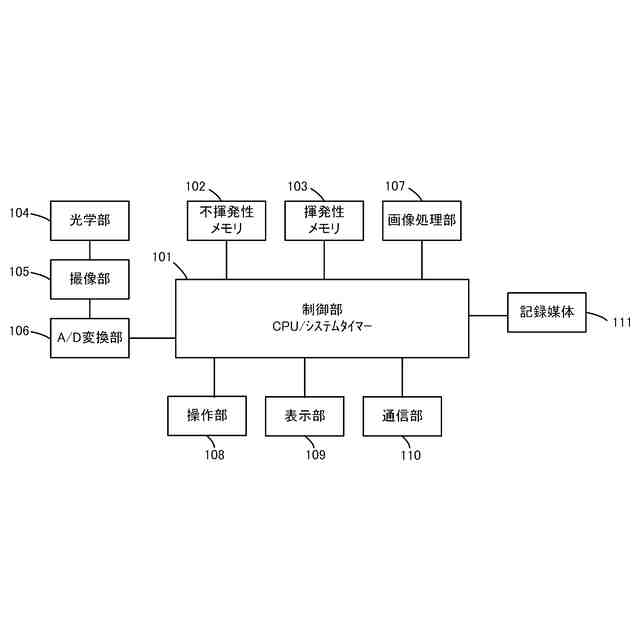

本実施形態の撮像装置の構成を例示するブロック図。

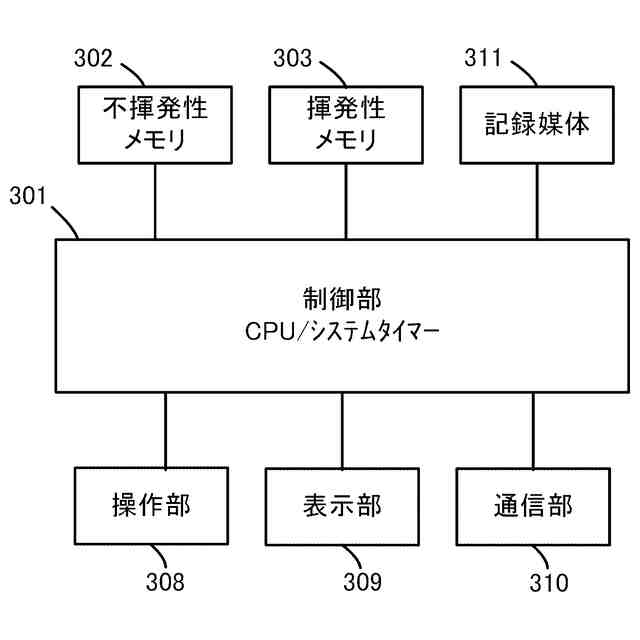

本実施形態の制御装置および画像管理装置の構成を例示するブロック図。

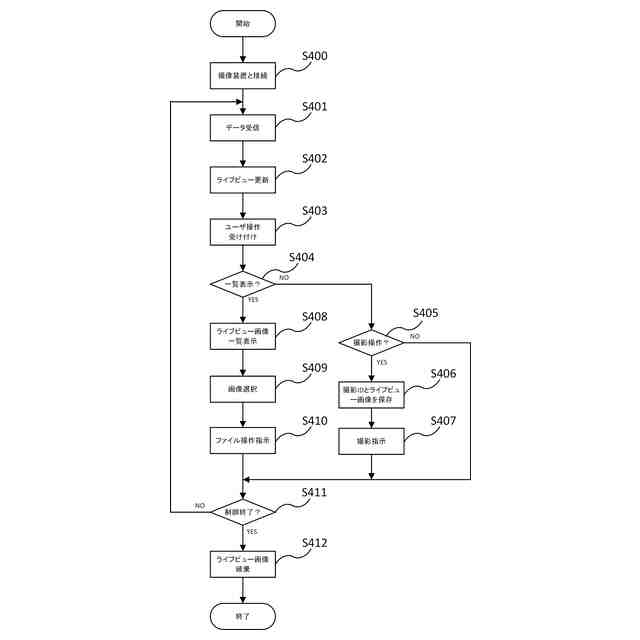

実施形態１の制御装置の制御処理を例示するフローチャート。

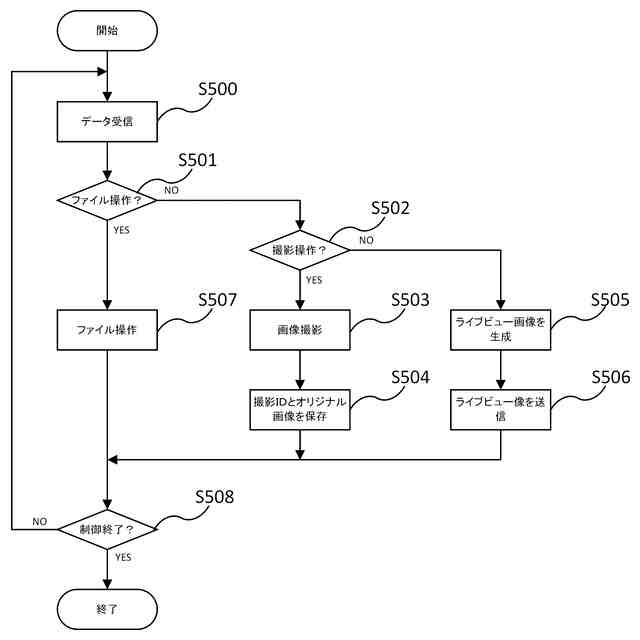

実施形態１の撮像装置の制御処理を例示するフローチャート。

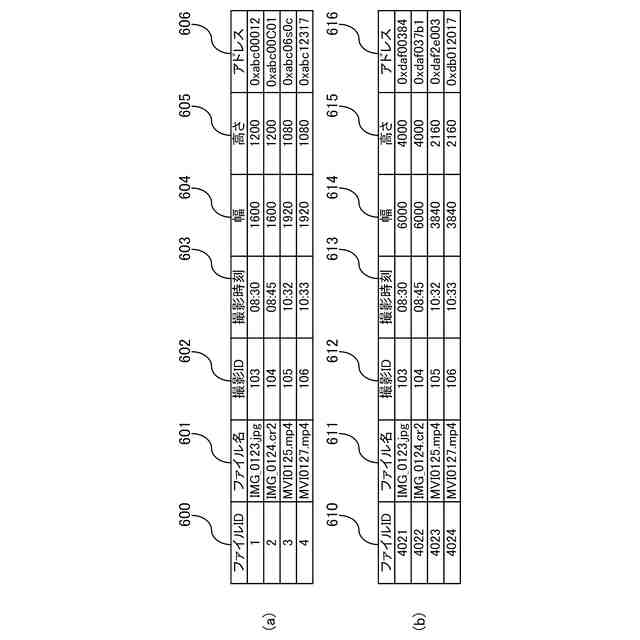

実施形態１の制御装置および撮像装置に保存されている画像ファイルの一覧を例示する図。

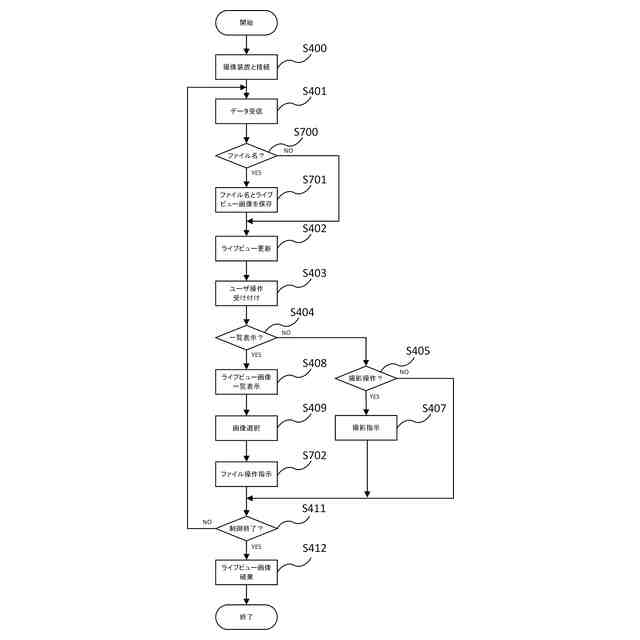

実施形態２の制御装置の制御処理を例示するフローチャート。

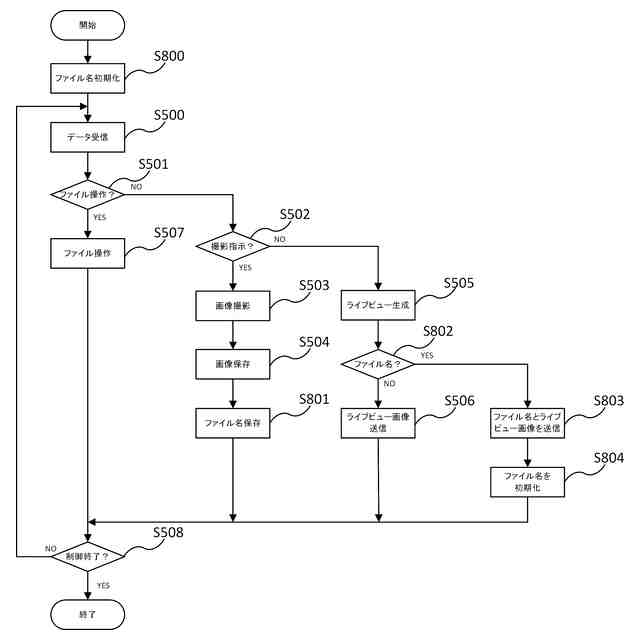

実施形態２の撮像装置の制御処理を例示するフローチャート。

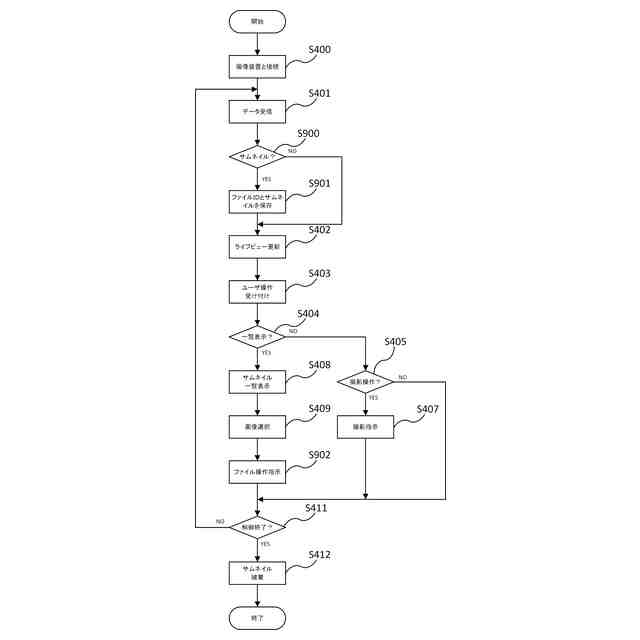

実施形態３の制御装置の制御処理を例示するフローチャート。
実施形態３の撮像装置の制御処理を例示するフローチャート。
【発明を実施するための形態】
