公開番号2025122240
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2025094456,2021071240
出願日2025-06-05,2021-04-20
発明の名称反射型スクリーン、映像表示装置
出願人大日本印刷株式会社
代理人個人,個人
主分類G03B 21/60 20140101AFI20250813BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】コントラストが高く明瞭な映像を表示できる反射型スクリーン、及び、これを備える映像表示装置を提供する。
【解決手段】スクリーン70は、反射型スクリーンであって、表面に微細かつ不規則な凹凸形状が形成されており、入射した光の少なくとも一部をその凹凸形状により拡散反射し、一部を透過する半透過型の反射層13と、反射層13よりもスクリーン70の厚み方向において、反射層13よりも背面側に配置され、入射した光の一部を吸収し、一部を透過して透過率を調整可能である調光層30とを備え、光を拡散する粒子を含有する光拡散層を備えていない。
【選択図】図2
特許請求の範囲【請求項１】
映像源から投射された映像光の少なくとも一部を反射して映像を表示する反射型スクリーンであって、
表面に微細かつ不規則な凹凸形状が形成されており、入射した光の少なくとも一部を前記凹凸形状により拡散反射し、一部を透過する半透過型の反射層と、
前記反射層よりも該反射型スクリーンの厚み方向において、前記反射層よりも背面側に配置され、入射した光の一部を吸収し、一部を透過して透過率を調整可能である調光層と、
を備え、
光を拡散する粒子を含有する光拡散層を備えていないこと、
を特徴とする反射型スクリーン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、反射型スクリーンと、これを備える映像表示装置とに関するものである。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
従来、映像源から投射された映像光を反射して表示する反射型スクリーンとして、様々なものが開発されている。なかでも、例えば、透明性を有する反射型スクリーン（例えば、特許文献１参照）は、窓ガラス等のような透光性の高い部材に貼り付ける等して固定し、投射された映像光を反射して映像を表示でき、かつ、映像光を投射しない不使用時等にはスクリーンの向こう側の景色を、スクリーンを通して観察することができるため、意匠性の高さ等から需要が高まっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５６４５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
透明性を有する反射型のスクリーンでは、映像光の一部が反射層を透過し、スクリーンの背面側の界面で全反射して映像源側へ出射することにより、２重像等の像ぼけが生じ、映像の明瞭さが低下する場合があった。
また、透明性を有する反射型のスクリーンでは、映像の黒輝度が高い傾向があり、映像のコントラストの低下も問題であった。
【０００５】
本発明の課題は、コントラストが高く明瞭な映像を表示できる反射型スクリーン、及び、これを備える映像表示装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、以下のような解決手段により、前記課題を解決する。なお、理解を容易にするために、本発明の実施形態に対応する符号を付して説明するが、これに限定されるものではない。
第１の発明は、映像源から投射された映像光の少なくとも一部を反射して映像を表示する反射型スクリーンであって、表面に微細かつ不規則な凹凸形状が形成されており、入射した光の少なくとも一部を前記凹凸形状により拡散反射し、一部を透過する半透過型の反射層（１３）と、前記反射層よりも該反射型スクリーンの厚み方向において、前記反射層よりも背面側に配置され、入射した光の一部を吸収し、一部を透過して透過率を調整可能である調光層（３０）と、を備え、光を拡散する粒子を含有する光拡散層を備えていないこと、を特徴とする反射型スクリーン（７０，２０，４０，８０）である。
第２の発明は、第１の発明の反射型スクリーンにおいて、前記調光層（３０）は、二色性色素を含有する液晶材料を含有する層（３６）を備えること、を特徴とする反射型スクリーン（７０，２０，４０，８０）である。
第３の発明は、第１の発明又は第２の発明の反射型スクリーンにおいて、前記調光層（３０）は、光の透過率が高い状態において、入射角度４０°以上の光に対する光の吸収率は、入射角度が０°の光の対する吸収率よりも大きいこと、を特徴とする反射型スクリーン（７０，２０，４０，８０）である。
第４の発明は、第１の発明から第３の発明までのいずれかの反射型スクリーンにおいて、映像光が入射する第１の面（１２１ａ）とこれに交差する第２の面（１２１ｂ）とを有し、背面側に凸となる単位光学形状（１２１）が複数配列された第１光学形状層（１２）と、前記反射層（１３）の背面側に前記反射層に隣接して設けられ、光透過性を有し、隣り合う前記単位光学形状による谷部を埋めるように積層された第２光学形状層（１４）と、を備え、前記反射層は、前記単位光学形状の少なくとも前記第１の面の一部に形成され、前記第２光学形状層は、その背面側の面が平面状であり、前記第１光学形状層と屈折率が等しいもしくは等しいとみなせるほど屈折率差が小さいこと、を特徴とする反射型スクリーン（７０，２０，４０，８０）である。
第５の発明は、第４の発明の反射型スクリーンにおいて、前記第１光学形状層（１２）は、背面側にフレネルレンズ形状を有し、前記単位光学形状は、スクリーン面に直交する方向から見て円弧状であり、該反射型スクリーンの表示領域外に位置する点（Ｃ）を中心として同心円状に配列されていること、を特徴とする反射型スクリーン（７０，２０，４０，８０）である。
第６の発明は、第１の発明から第５の発明までのいずれかの反射型スクリーンにおいて、前記調光層（３０）は、映像源側又は背面側に光透過性の高い基板層が積層されている、もしくは、その厚み方向において、２枚の光透過性の高い基板層（８８，８９）に挟持されていること、を特徴とする反射型スクリーン（８０）である。
第７の発明は、第１の発明から第６の発明までのいずれかの反射型スクリーンにおいて、該反射型スクリーンの厚み方向において前記反射層（１３）よりも映像源側に位置し、特定の角度範囲（Ｒ１）から入射した光を拡散して透過し、前記特定の角度範囲の範囲外から入射した光を拡散せずに透過する光制御層（１６）を備えること、を特徴とする反射型スクリーン（２０，４０）である。
第８の発明は、第１の発明から第７の発明までのいずれかの反射型スクリーン（７０，２０，４０，８０）と、前記反射型スクリーンへ映像光を投射する映像源（ＬＳ）と、を備える映像表示装置（７）である。
【発明の効果】
【０００７】
本発明によれば、コントラストが高く明瞭な映像を表示できる反射型スクリーン、及び、これを備える映像表示装置を提供することができる。
【図面の簡単な説明】
【０００８】

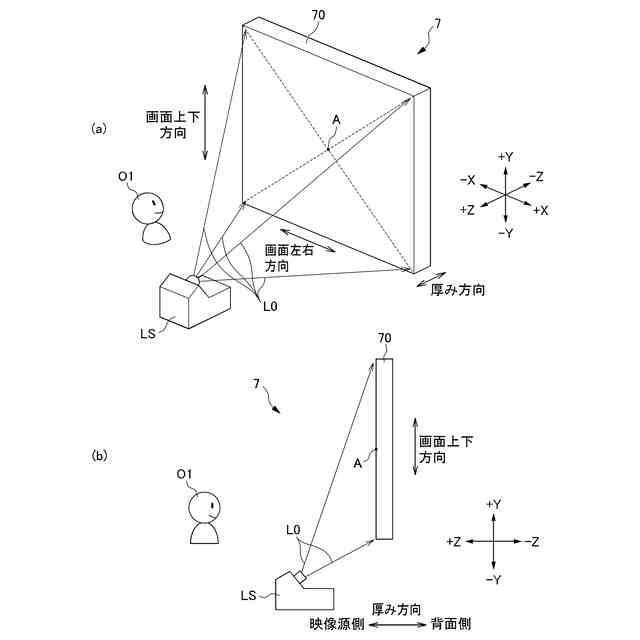

第１実施形態の映像表示装置７を示す図である。

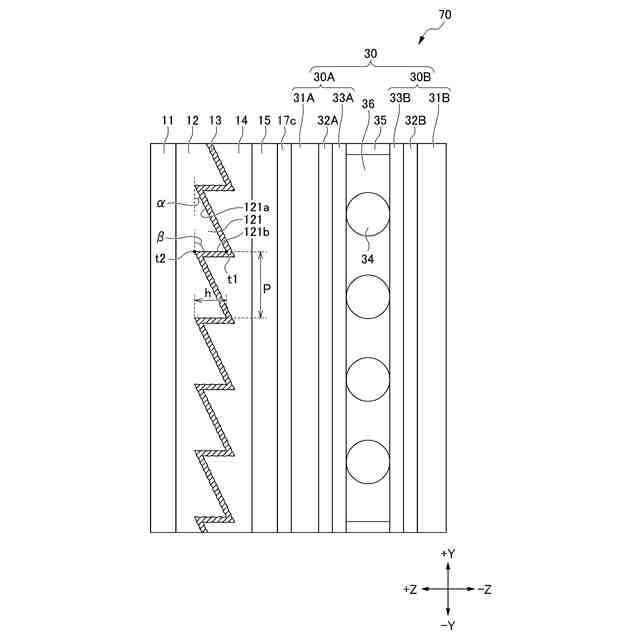

第１実施形態のスクリーン７０の層構成を示す図である。
第１光学形状層１２を説明する図である。

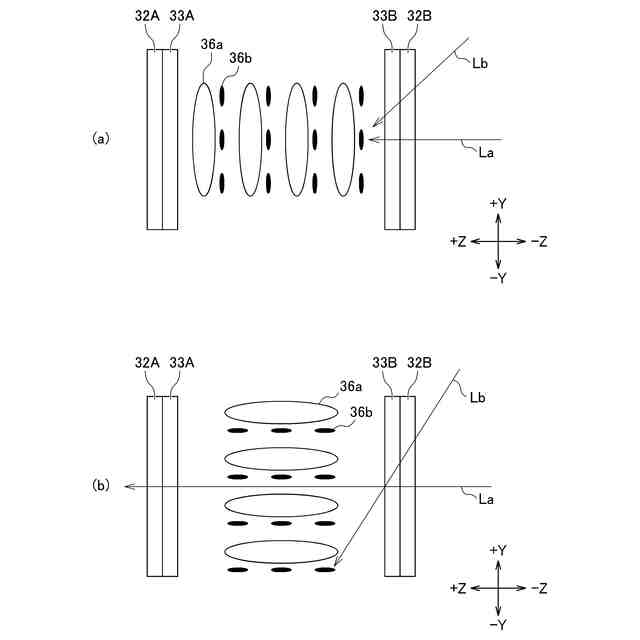

調光層３０の液晶材料の配向の様子を示す図である。

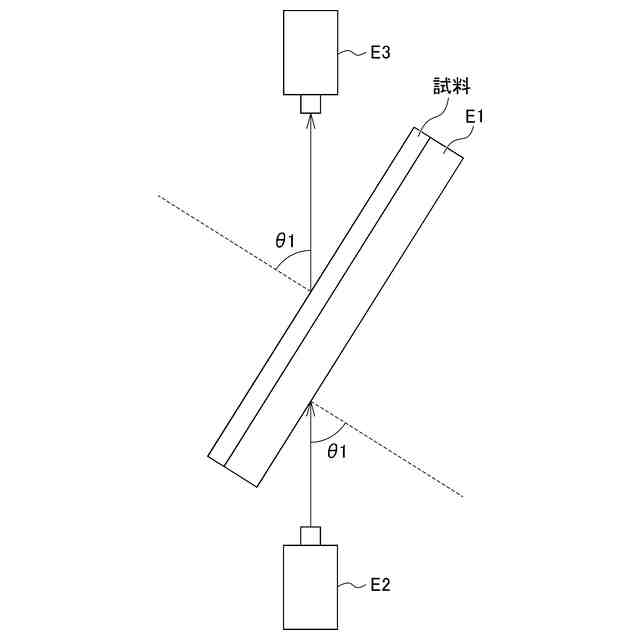

試料１～３において入射角度による透過率の変化を測定する方法を説明する図である。
試料１～３の正面透過率に対する斜め入射光の透過率の低下率を示すグラフである。

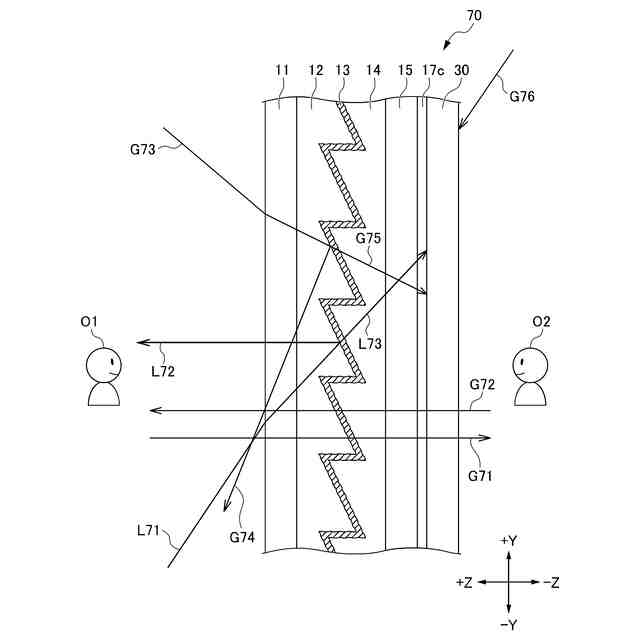

第１実施形態のスクリーン７０に入射する映像光及び外光の一例を示す図である。

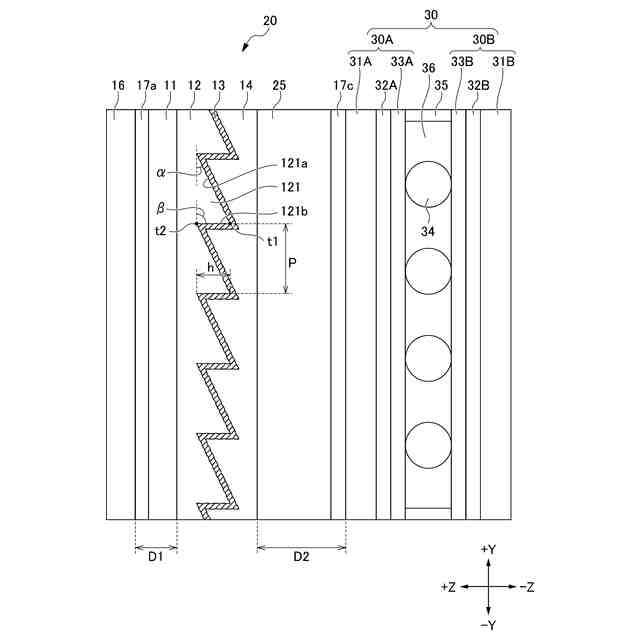

第２実施形態のスクリーン２０の層構成示す図である。
光制御層１６の光制御作用を説明する図である。
第２実施形態のスクリーン２０に入射する映像光及び外光の一例を示す図である。
第３実施形態のスクリーン４０の層構成を示す図である。
第４実施形態のスクリーン８０の層構成を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面等を参照して、本発明の実施形態について説明する。なお、図１を含め、以下に示す各図は、模式的に示した図であり、各部の大きさ、形状は、理解を容易にするために、適宜誇張している。
本明細書中において、形状や幾何学的条件を特定する用語、例えば、平行や直交等の用語については、厳密に意味するところに加え、同様の光学的機能を奏し、平行や直交と見なせる程度の誤差を有する状態も含むものとする。
【００１０】
また、本明細書中において、板、シート、フィルム等の言葉を使用しているが、これらは、一般的な使い方として、厚さの厚い順に、板、シート、フィルムの順で使用されており、本明細書中でもそれに倣って使用している。しかし、このような使い分けには、技術的な意味は無いので、これらの文言は、適宜置き換えることができるものとする。
さらに、本明細書中に記載する各部材の寸法等の数値及び材料名等は、実施形態としての一例であり、これに限定されるものではなく、適宜選択できる。
（【００１１】以降は省略されています）
