公開番号2025122978
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018760
出願日2024-02-09
発明の名称充填装置の洗浄・殺菌システム
出願人澁谷工業株式会社
代理人個人,個人
主分類B67C 3/00 20060101AFI20250815BHJP(びん,広口びんまたは類似の容器の開封または密封;液体の取扱い)
要約【課題】循環経路で圧力変動が生じても充填装置の破損を防止する。
【解決手段】充填機4と貯溜タンク3との間で循環経路Cを形成し、当該循環経路Cに加熱された洗浄液を所定時間循環させることで、上記循環経路C上の貯溜タンク3および充填機4の洗浄および殺菌を行う。
大気開放された開放タンク14と、当該開放タンク14と上記循環経路Cとの間に設けた逃がし通路22と、上記逃がし通路22に設けられて上記開放タンク14から循環経路Cへの逆流を防止する第2逆止弁22と、上記逃がし通路22の液体を上記第2逆止弁22に向けて送液する送液ポンプ18(送液手段)とを設ける。
上記送液ポンプ18による送液圧力P3を、上記循環経路Cを流通する洗浄液圧力P1よりも高く設定し、洗浄液圧力が上昇した場合には当該圧力を第2逆止弁22を介して開放タンク14より開放する。
【選択図】図2
特許請求の範囲【請求項１】
充填液を貯溜する密閉された貯溜タンクと、充填ノズルを備えた充填機と、上記貯溜タンクから充填機に充填液を供給する供給通路とを備えた充填装置の洗浄・殺菌システムであって、
上記充填機から貯溜タンクへと洗浄液を流通させて、上記充填機と貯溜タンクとの間で洗浄液による循環経路を形成する循環通路と、上記循環経路に洗浄液を循環させる循環手段と、上記循環経路の洗浄液を加熱する加熱手段とを備え、
循環経路に加熱された洗浄液を循環させることで、上記貯溜タンクや充填機の洗浄および殺菌を行う充填装置の洗浄・殺菌システムにおいて、
液体を貯溜するとともに大気開放された開放タンクと、当該開放タンクと上記循環経路との間に設けた逃がし通路と、上記逃がし通路の液体を上記循環経路に向けて送液する送液手段と、上記逃がし通路に設けられて上記開放タンクから循環経路に向かう液体の流通を阻止する逆止弁とを備え、
上記送液手段による送液圧力を、上記循環経路内を流通する洗浄液圧力よりも高く設定することを特徴とする充填装置の洗浄・殺菌システム。
続きを表示（約 140 文字）【請求項２】
上記循環経路に、上記循環経路の洗浄液圧力が所定の開放圧力を超えると循環経路を大気開放する大気開放手段を設け、
上記送液手段による送液圧力を、上記大気開放手段の上記開放圧力よりも低く設定することを特徴とする請求項１に記載の充填装置の洗浄・殺菌システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は充填装置の洗浄・殺菌システムに関し、詳しくは充填装置を含む循環経路に加熱された洗浄液を循環させて、上記充填装置の洗浄および殺菌を行う充填装置の洗浄・殺菌システムに関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
容器に飲料等の充填液の充填を行う充填装置は、充填液を貯溜する密閉された貯溜タンクと、充填ノズルを備えた充填機と、上記貯溜タンクから充填機に液体を供給する供給通路とを備えている。
このような充填装置では、生産終了時や液種の変更時に上記充填機や貯溜タンク、供給通路の洗浄および殺菌をする必要があり、このような充填装置の洗浄・殺菌システムとして、上記充填機から貯溜タンクへと洗浄液を流通させる循環通路を設けて、上記充填機と貯溜タンクとの間で洗浄液を循環させる循環経路を形成するものが知られている（特許文献１）。
一方、上記充填装置の洗浄・殺菌システムとして、上記循環経路にアルカリ性や酸性の薬剤を混入した洗浄液を循環させる洗浄（ＣＩＰ：ＣｌｅａｎｉｎｇｉｎＰｌａｃｅ）と、循環経路に高温の蒸気を循環させる殺菌（ＳＩＰ：ＳｔｅｒｉｌｉｚｉｎｇｉｎＰｌａｃｅ）とを順次行うものが知られている。
しかしながら、上記洗浄液による洗浄と高温蒸気による殺菌とを順次行うと多大な時間を要することから、上記特許文献１では、洗浄液を殺菌に適した温度まで加熱し、当該加熱した洗浄液を上記循環経路に循環させることで、洗浄および殺菌を短時間で行うようになっている。
【先行技術文献】
【特許文献】
【０００３】
特許６６１７７５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のように高温の殺菌液を循環経路で循環させる場合、当該循環経路が閉鎖されたものであると、ウォーターハンマーの発生等によって循環経路を流通する洗浄液圧力が急激に高くなる場合があり、圧力変動により充填装置を構成する充填機や配管などが破損する恐れがあった。
このような問題に鑑み、循環経路で圧力上昇が生じても充填装置の破損を防止することが可能な充填機の洗浄・殺菌システムを提供するものである。
【課題を解決するための手段】
【０００５】
すなわち請求項１の発明にかかる充填装置の洗浄・殺菌システムは、充填液を貯溜する密閉された貯溜タンクと、充填ノズルを備えた充填機と、上記貯溜タンクから充填機に充填液を供給する供給通路とを備えた充填装置の洗浄・殺菌システムであって、
上記充填機から貯溜タンクへと洗浄液を流通させて、上記充填機と貯溜タンクとの間で洗浄液による循環経路を形成する循環通路と、上記循環経路に洗浄液を循環させる循環手段と、上記循環経路の洗浄液を加熱する加熱手段とを備え、
循環経路に加熱された洗浄液を循環させることで、上記貯溜タンクや充填機の洗浄および殺菌を行う充填装置の洗浄・殺菌システムにおいて、
液体を貯溜するとともに大気開放された開放タンクと、当該開放タンクと上記循環経路との間に設けた逃がし通路と、上記逃がし通路の液体を上記循環経路に向けて送液する送液手段と、上記逃がし通路に設けられて上記開放タンクから循環経路に向かう液体の流通を阻止する逆止弁とを備え、
上記送液手段による送液圧力を、上記循環経路内を流通する洗浄液圧力よりも高く設定することを特徴としている。
【発明の効果】
【０００６】
上記請求項１の発明によれば、循環経路に逆止弁を備えた逃がし通路を設けるとともに、開放タンクから送液手段によって逆止弁に向けて送液すると、開放タンクからの液体は逆止弁によって流通が阻止され、循環経路への流入は防止されている。
一方、循環経路において急激な圧力上昇が生じていない場合には、上記送液手段の送液圧力を、上記循環経路の洗浄液圧力よりも高く設定していることから、循環経路を流通する洗浄液は差圧によって上記逆止弁を超えて流通することはない。
そして、循環経路において急激な圧力上昇が生じ、上記循環経路の洗浄液圧力が上記送液手段の送液圧力を超えると、循環経路を流通する洗浄液は差圧によって上記逆止弁を超えて流通し、上記開放タンクにおいて圧力が開放される。
このように、循環経路において圧力上昇が生じた場合には、上記逃がし通路から圧力を開放することができるため、循環経路を構成する充填装置の破損を防止することが可能となる。
【図面の簡単な説明】
【０００７】

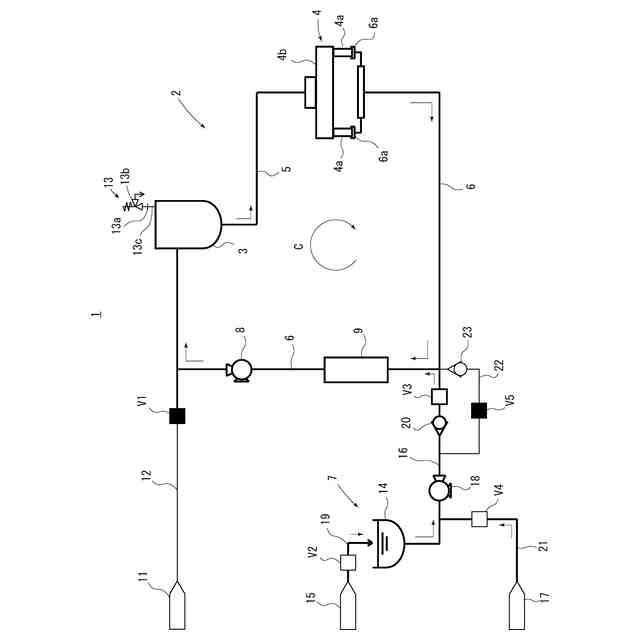

本実施形態にかかる充填装置の洗浄・殺菌システムの洗浄液供給動作を説明する図

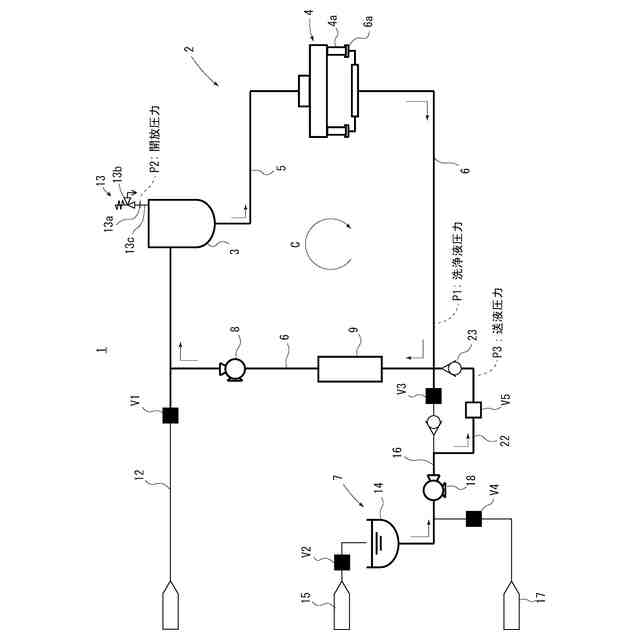

本実施形態にかかる充填装置の洗浄・殺菌システムの洗浄・殺菌動作を説明する図
【発明を実施するための形態】
【０００８】
以下、図１、図２に示す実施形態について説明すると、１は充填装置の洗浄・殺菌システムを示しており、容器に飲料などの充填液を充填する充填装置２の洗浄および殺菌を行うものとなっている。
上記充填装置２は、充填液を貯溜する貯溜タンク３と、複数の充填ノズル４ａを備えた充填機４と、上記貯溜タンク３から充填機４に液体を供給する供給通路５とを備えている。
そして充填装置の洗浄・殺菌システム１は、上記充填機４と上記貯溜タンク３との間に配設された循環通路６と、当該循環通路６に洗浄液を供給する洗浄液供給手段７と、循環通路６に設けられて洗浄液を循環させる循環手段としての循環ポンプ８と、循環通路６に設けられて洗浄液を加熱する加熱手段としての熱交換器９とを備えている。
そして上記充填装置２および充填装置の洗浄・殺菌システム１は、コンピュータなどからなる図示しない制御手段によって制御されるようになっている。
【０００９】
上記充填装置２について説明すると、上記貯溜タンク３の下部には上記供給通路５が接続されており、貯溜タンク３の側面には充填液を供給する充填液供給手段１１が充填液通路１２を介して接続されている。また上記充填液通路１２には第１開閉弁Ｖ１が設けられている。
貯溜タンク３は外部と遮断された密閉構造の密閉タンクとなっており、貯溜する充填液が大気に触れないようにされている。一方、貯溜タンク３の上部には大気開放手段１３として従来公知のラプチャーディスク１３ａと安全弁１３ｂとが設けられている。
上記ラプチャーディスク１３ａは安全弁１３ｂと貯留タンク３とを連通する配管１３ｃの途中に設けられた薄い金属製プレートによって構成され、貯溜タンク３の内部が所定の開放圧力を超えると破裂して、貯留タンク３内に存在する液体を安全弁１３ｂを介して外部へ排出し、貯溜タンク３を大気開放するようになっている。
上記充填機４は、回転テーブル４ｂの外周に複数の充填ノズル４ａを備えており、回転テーブル４ｂの中央には図示しないロータリージョイントを介して上記供給通路５が接続され、供給通路５の液体が各充填ノズル４ａへと分配されるようになっている。
なお、このような充填装置２自体は従来公知であるため、これ以上の詳細な説明については省略するものとする。
【００１０】
上記充填装置の洗浄・殺菌システム１について説明すると、上記充填機４と貯溜タンク３との間に配設される循環通路６は、充填機４側の端部が複数に分岐し、分岐した端部には上記充填機４の全ての充填ノズル４ａに装着されるカップ６ａが設けられている。
また循環通路６の下流側の端部は上記充填液通路１２の第１開閉弁Ｖ１よりも下流側に接続され、上記充填液通路１２を介して上記貯溜タンク３に連通するようになっている。つまり本実施形態においては、上記循環通路６の一部は充填液通路１２と共用されたものとなっている。
そして上記循環ポンプ８は循環通路６に供給された洗浄液を送液するようになっており、また上記熱交換器９は循環通路６を流通する洗浄液を上記充填装置２を構成する貯溜タンク３、充填機４、供給通路５を殺菌するのに適した温度まで加熱するようになっている。
このような構成により、上記循環ポンプ８が循環通路６の洗浄液を送液すると、洗浄液は貯溜タンク３へと流入した後に上記供給通路５を流通して充填機４に流入する。充填機４を流通した洗浄液は各充填ノズル４ａからカップ６ａに排出されて、再び循環通路６に循環するようになっている。
このように、上記循環通路６を充填機４に接続することで、上記供給通路５と循環通路６とにより、充填機４と貯溜タンク３との間で洗浄液を循環させる循環経路Ｃが形成されるようになっており、この循環経路Ｃは外部と遮断された密閉構造となっている。
（【００１１】以降は省略されています）
