特許ウォッチ

公開番号2025124530
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020647
出願日2024-02-14
発明の名称ポリアミド樹脂組成物、成形体および摺動部材
出願人旭化成株式会社
代理人個人,個人,個人,個人
主分類C08L 77/00 20060101AFI20250819BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本発明は、摺動特性及び力学特性により優れ、且つ、その製造方法の過程の一つである射出成型工程や幅広い産業用途における摺動環境に依存する事なく、安定した摺動特性を有するポリアミド樹脂組成物を提供する。
【解決手段】(A)成分:ポリアミド樹脂と、(B)成分:その側鎖に少なくとも反応性部分を有する変性ポリオルガノシロキサン系共重合体とを含有するポリアミド樹脂組成物であって、前記(B)成分の質量が、前記(A)成分100質量部に対して、0.1～15質量部であり、前記ポリアミド樹脂組成物中において、前記(B)成分が分散しており、分散している前記(B)成分の数平均分散径が5μm以下である、ポリアミド樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）成分：ポリアミド樹脂と、
（Ｂ）成分：その側鎖に少なくとも反応性部分を有する変性ポリオルガノシロキサン系共重合体と、
を含有するポリアミド樹脂組成物であって、
前記（Ｂ）成分の質量が、前記（Ａ）成分１００質量部に対して、０．１～１５質量部であり、
前記ポリアミド樹脂組成物中において、前記（Ｂ）成分が分散しており、
分散している前記（Ｂ）成分の数平均分散径が５μｍ以下である、ポリアミド樹脂組成物。
続きを表示（約 710 文字）【請求項２】
前記反応性部分が、グリシジル基、アクリロイル基、メタクリロイル基、カルボン酸無水物由来およびアミノの構造単位からなる群から選択される少なくとも一つである、請求項１に記載のポリアミド樹脂組成物。
【請求項３】
前記（Ａ）成分が、末端カルボキシル基と末端アミノ基とを有し、
前記（Ａ）成分中の前記末端カルボキシル基の濃度Ｃ（ｍｍоｌ／ｋｇ）と、前記（Ａ）成分中の前記末端アミノ基の濃度Ａ（ｍｍоｌ／ｋｇ）との差（Ｃ－Ａ）が３０～１３０ｍｍоｌ／ｋｇの範囲である、請求項１に記載のポリアミド樹脂組成物。
【請求項４】
前記（Ｂ）成分の質量部からシロキサン成分部分を除いた質量部をＢとしたとき、Ｂと前記濃度Ｃが、Ｃ×Ｂ＝５０～３００の関係を満たす、請求項３に記載のポリアミド樹脂組成物。
【請求項５】
前記（Ｂ）成分が、グラフト共重合体である、請求項１に記載のポリアミド樹脂組成物。
【請求項６】
前記数平均分散径が２μｍ以下である、請求項１に記載のポリアミド樹脂組成物。
【請求項７】
前記（Ｂ）成分中のシロキサン成分の割合が、５０～９０％である、請求項１に記載のポリアミド樹脂組成物。
【請求項８】
請求項１～７のいずれか一項に記載のポリアミド樹脂組成物の成形体。
【請求項９】
請求項１～７のいずれか一項に記載のポリアミド樹脂組成物を含む、摺動部材。
【請求項１０】
液状潤滑環境下で用いられる、請求項９に記載の摺動部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリアミド樹脂組成物、成形体および摺動部材に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
ポリアミド樹脂は、摺動特性、成形加工性、機械物性、及び耐薬品性等に優れている。ポリアミド樹脂は、従来から産業資材用、自動車用、電気電子用、及び工業用等の部品材料として広く利用されている。
【０００３】
近年では、自動車分野、電気電子分野等で金属部材の樹脂化が進んでいる。最近では、自動車分野において、燃費向上のための軽量化、コスト低減、及び組立工程合理化の観点から、より摺動特性に優れ、靱性及び耐衝撃性等の機械特性に優れる成形材料が求められる。
【０００４】
ポリアミド樹脂の摺動特性をより向上させる手法として、ポリアミド樹脂にフッ素系樹脂、黒鉛、二硫化モリブデン等の固体潤滑剤を配合し、混練することが知られている。
【０００５】
特許文献２～４では、ポリアミド樹脂にフッ素系樹脂を配合し、摺動特性を高めたポリアミド樹脂組成物が開示されている。また、特許文献１では、ポリアミド樹脂にポリオレフィン系樹脂を分散させることで得られる動力伝達ガイド用摺動部材が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１６－１１７８４２号公報
国際公開第２０１３／０４７６２５号
特開２０１１－０８４６７９号公報
特開２０１２－１０２１８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
摺動特性を向上させる技術として、ポリアミド樹脂にフッ素樹脂を配合することが提案されている。配合するフッ素樹脂としては、例えば、ポリテトラフルオロエチレンが挙げられる。ポリテトラフルオロエチレンを用いた場合、ポリテトラフルオロエチレンを微分散化するために、ポリテトラフルオロエチレンの融点以上の温度で高剪断条件下にて溶融混練する必要がある。溶融混練の結果として、ポリアミド樹脂が劣化し、機械強度が低下してしまうという問題がある。
【０００８】
また、摺動特性を向上させる技術として、ポリアミド樹脂にポリオレフィン系樹脂を配合することが提案されている。しかし、ポリアミド樹脂とポリオレフィン系樹脂の溶融粘度やＳＰ値は異なる。さらに、製造時に加わる剪断速度によっても、ポリアミド樹脂とポリオレフィン系樹脂の溶融粘度は大きく変化する。ポリアミド樹脂とポリオレフィン系樹脂の溶融粘度が大きく異なる結果として、ポリオレフィン系樹脂のモルフォロジー状態が安定せず、機械特性及び摺動特性に大きな影響を及ぼすという問題があった。さらには、摺動部品及び又は、試験環境、暴露条件など様々な条件の違いによって安定した摺動特性を発揮することができなかった。
【０００９】
本発明は、上記事情に鑑みなされたものであり、摺動特性及び機械特性により優れ、摺動部品及び又は、試験環境、暴露条件などさまざまな条件が異なっても、安定した摺動特性及び機械特性により優れるポリアミド樹脂組成物を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明は、以下の態様を包含する。
［１］（Ａ）成分：ポリアミド樹脂と、

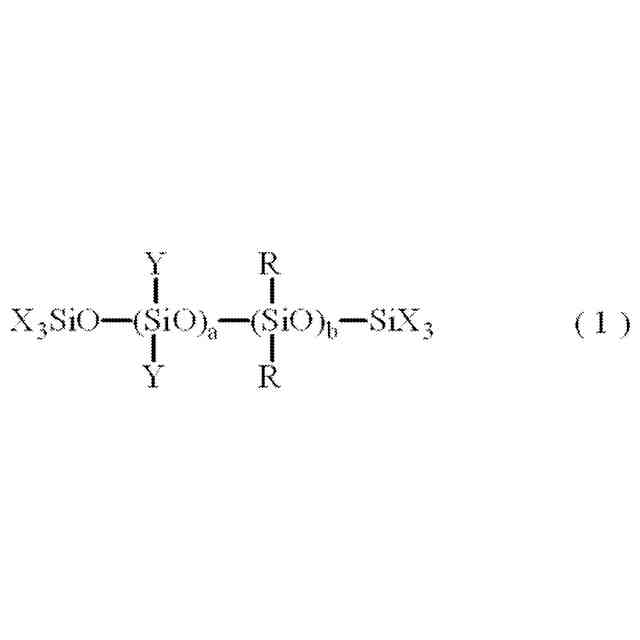

（Ｂ）成分：その側鎖に少なくとも反応性部分を有する変性ポリオルガノシロキサン系共重合体と、
を含有するポリアミド樹脂組成物であって、
前記（Ｂ）成分の質量が、前記（Ａ）成分１００質量部に対して、０．１～１５質量部であり、
前記ポリアミド樹脂組成物中において、前記（Ｂ）成分が分散しており、
分散している前記（Ｂ）成分の数平均分散径が５μｍ以下である、ポリアミド樹脂組成物。
［２］前記反応性部分が、グリシジル基、アクリロイル基、メタクリロイル基、カルボン酸無水物由来およびアミノの構造単位からなる群から選択される少なくとも一つである、［１］に記載のポリアミド樹脂組成物。
［３］前記（Ａ）成分が、末端カルボキシル基と末端アミノ基とを有し、
前記（Ａ）成分中の前記末端カルボキシル基の濃度Ｃ（ｍｍоｌ／ｋｇ）と、前記（Ａ）成分中の前記末端アミノ基の濃度Ａ（ｍｍоｌ／ｋｇ）との差（Ｃ－Ａ）が３０～１３０ｍｍоｌ／ｋｇの範囲である、［１］または［２］に記載のポリアミド樹脂組成物。
［４］前記（Ｂ）成分の質量部からシロキサン成分部分を除いた質量部をＢとしたとき、Ｂと前記濃度Ｃが、Ｃ×Ｂ＝５０～３００の関係を満たす、［３］に記載のポリアミド樹脂組成物。
［５］前記（Ｂ）成分が、グラフト共重合体である、［１］～［４］のいずれかに記載のポリアミド樹脂組成物。
［６］前記数平均分散径が２μｍ以下である、［１］～［５］のいずれかに記載のポリアミド樹脂組成物。
［７］前記（Ｂ）成分中のシロキサン成分の割合が、５０～９０％である、［１］～［６］のいずれかに記載のポリアミド樹脂組成物。
［８］［１］～［７］のいずれかに記載のポリアミド樹脂組成物の成形体。
［９］［１］～［７］のいずれかに記載のポリアミド樹脂組成物を含む、摺動部材。
［１０］液状潤滑環境下で用いられる、［９］に記載の摺動部材。
［１１］前記摺動部材の接触対象の材料が熱可塑性樹脂以外である、［９］または［１０］に記載の摺動部材。
【発明の効果】
（【００１１】以降は省略されています）

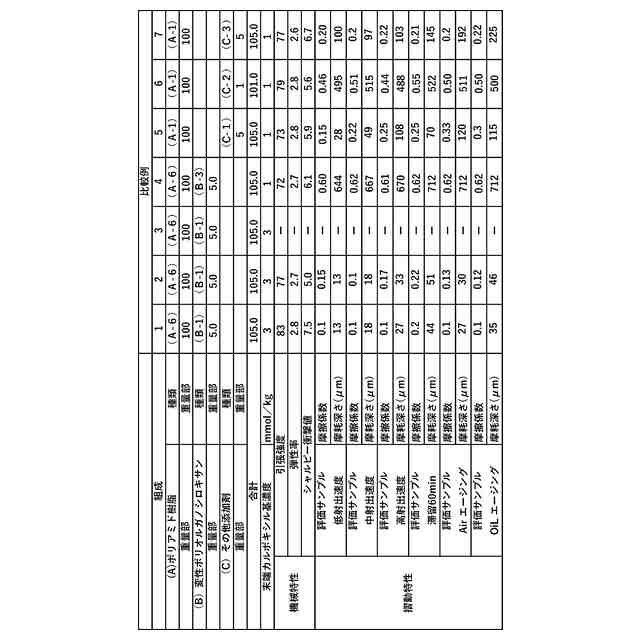

関連特許
