公開番号2025124789
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2025091045,2023188115
出願日2025-05-30,2016-09-06
発明の名称映像表示システム
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類H04N 21/431 20110101AFI20250819BHJP(電気通信技術)
要約【課題】より付加価値の高い機能を実行可能なデジタル放送受信機を提供する。
【解決手段】複数の異なるトランスポート方式で伝送される放送データを受信可能な放送受信装置は、第1の伝送方式の放送データを受信する第1の受信部と、第2の伝送方式の放送データを受信する第2の受信部と、それぞれデコードされたデータに基づいて生成した映像を出力する映像出力部と、リモートコントローラからの制御情報を受信する操作入力部と制御部とを備える。リモートコントローラは、放送番組と連動するサービスの表示と非表示を切り替えするためのボタンを備え、リモートコントローラがユーザにより操作された際に、制御部は、映像出力部からの出力映像に表示されている番組が、第1の伝送方式で伝送されて受信した番組である場合と、第2の伝送方式で伝送されて受信した番組である場合とで異なる表示制御を行う。
【選択図】図29
特許請求の範囲【請求項１】
ＭＰＥＧ２伝送方式の放送データとＭＭＴ伝送方式の放送データとの両者を受信して表示可能な映像表示装置と、前記映像表示装置に制御情報を送信して操作可能なリモートコントローラと、を含む映像表示システムであって、
前記映像表示装置は、
前記ＭＰＥＧ２伝送方式の放送データを受信する第１の受信部と、
前記ＭＭＴ伝送方式の放送データを受信する第２の受信部と、
前記第１の受信部で受信した放送データをデコードする第１のデコード部と、
前記第２の受信部で受信した放送データをデコードする第２のデコード部と、
前記第１のデコード部または前記第２のデコード部でデコードされたデータに基づいて生成した映像を表示する表示部と、
前記リモートコントローラからの制御情報を受信する操作入力部と、
前記操作入力部が受信した制御情報に基づいて前記第１の受信部、前記第１のデコード部、前記第２の受信部、前記第２のデコード部、および前記表示部を制御する制御部と、
を備え、
前記制御部による制御状態には、
前記表示部に表示する表示映像において、前記第１のデコード部でデコードする前記ＭＰＥＧ２伝送方式のデータ放送サービスの表示画面を表示するか非表示とするかを切り替える制御を行う第１の制御状態と、
前記表示部に表示する表示映像において、前記第１のデコード部でデコードする前記ＭＰＥＧ２伝送方式の放送データと連携するハイブリッドキャストサービスの表示画面を表示するか非表示とするかを切り替える制御を行う第２の制御状態と、
前記表示部に表示する表示映像において、前記第２のデコード部でデコードする前記ＭＭＴ伝送方式のマルチメディアサービスの表示画面を表示するか非表示とするかを切り替える制御を行う第３の制御状態と、
があり、
前記リモートコントローラは、
前記制御部を前記第１の制御状態とするための制御情報を出力するためのボタンと、
前記制御部を前記第２の制御状態とするための制御情報を出力するためのボタンと、
前記制御部を前記第３の制御状態とするための制御情報を出力するためのボタンとが、
同一のボタンとして構成されており、
更に前記制御部は、前記表示部が前記ＭＰＥＧ２伝送方式で伝送された放送番組の映像を表示している場合に前記同一のボタンが押されたときは、前記第１の制御状態または前記第２の制御状態となり、前記表示部が前記ＭＭＴ伝送方式で伝送された放送番組の映像を表示している場合に前記同一のボタンが押されたときは、前記第３の制御状態となる、
映像表示システム。
続きを表示（約 2,400 文字）【請求項２】
請求項１に記載の映像表示システムであって、
前記映像表示装置は、ネットワークとの通信が可能なネットワーク通信部をさらに備え、
前記ＭＭＴ伝送方式のマルチメディアサービスは、前記第２の受信部および／または前記ネットワーク通信部を介して受信可能な、
映像表示システム。
【請求項３】
請求項２に記載の映像表示システムであって、
前記ＭＭＴ伝送方式のマルチメディアサービスのデータの取得先を示す位置情報は、前記第２の受信部を介して受信する、
映像表示システム。
【請求項４】
請求項１に記載の映像表示システムであって、
前記映像表示装置は、前記ＭＰＥＧ２伝送方式のデータ放送サービス、および／または前記ＭＰＥＧ２伝送方式の放送データと連携するハイブリッドキャストサービス、および／または前記ＭＭＴ伝送方式のマルチメディアサービスのデータを一時的にキャッシュするメモリをさらに備える、
映像表示システム。
【請求項５】
請求項１に記載の映像表示システムであって、
前記リモートコントローラから送信され、前記映像表示装置が、前記操作入力部で受信する制御情報は、赤外線または無線通信を介して伝送される、
映像表示システム。
【請求項６】
ＭＰＥＧ２伝送方式の放送データとＭＭＴ伝送方式の放送データとの両者を受信して表示可能な映像表示装置と、前記映像表示装置に制御情報を送信して操作可能なリモートコントローラと、を含む映像表示システムであって、
前記映像表示装置は、
前記ＭＰＥＧ２伝送方式の放送データを受信する第１の受信部と、
前記ＭＭＴ伝送方式の放送データを受信する第２の受信部と、
前記第１の受信部で受信した放送データをデコードする第１のデコード部と、
前記第２の受信部で受信した放送データをデコードする第２のデコード部と、
前記第１のデコード部または前記第２のデコード部でデコードされたデータに基づいて生成した映像を表示する表示部と、
前記リモートコントローラからの制御情報を受信する操作入力部と、
前記操作入力部が受信した制御情報に基づいて前記第１の受信部、前記第１のデコード部、前記第２の受信部、前記第２のデコード部、および前記表示部を制御する制御部と、
を備え、
前記制御部による制御状態には、
前記表示部に表示する表示映像において、前記第１のデコード部でデコードする前記ＭＰＥＧ２伝送方式のデータ放送サービスの表示画面を表示するか非表示とするかを切り替える制御を行う第１の制御状態と、
前記表示部に表示する表示映像において、前記第１のデコード部でデコードする前記ＭＰＥＧ２伝送方式の放送データと連携するハイブリッドキャストサービスの表示画面を表示するか非表示とするかを切り替える制御を行う第２の制御状態と、
前記表示部に表示する表示映像において、前記第２のデコード部でデコードする前記ＭＭＴ伝送方式のマルチメディアサービスの表示画面を表示するか非表示とするかを切り替える制御を行う第３の制御状態と、
があり、
前記リモートコントローラは、
前記制御部を前記第１の制御状態とするための制御情報を出力するためのボタンと、
前記制御部を前記第２の制御状態とするための制御情報を出力するためのボタンと、
前記制御部を前記第３の制御状態とするための制御情報を出力するためのボタンとが、
同一のボタンとして構成されており、
前記ＭＰＥＧ２伝送方式のデータ放送サービス、および／または前記ハイブリッドキャストサービスは自動起動の有無が設定されており、
更に前記制御部は、前記ＭＰＥＧ２伝送方式のデータ放送サービス、または前記表示部が前記ＭＰＥＧ２伝送方式で伝送された放送番組の映像を表示している場合において、前記ＭＰＥＧ２伝送方式のデータ放送サービス、または前記ハイブリッドキャストサービスの自動起動の有無に応じて前記同一のボタンが押されたときに異なる制御を行う、
映像表示システム。
【請求項７】
請求項６に記載の映像表示システムであって、
前記映像表示装置は、ネットワークとの通信が可能なネットワーク通信部をさらに備え、
前記ＭＭＴ伝送方式のマルチメディアサービスは、前記第２の受信部および／または前記ネットワーク通信部を介して受信可能な、
映像表示システム。
【請求項８】
請求項７に記載の映像表示システムであって、
前記ＭＭＴ伝送方式のマルチメディアサービスのデータの取得先を示す位置情報は、前記第２の受信部を介して受信する、
映像表示システム。
【請求項９】
請求項６に記載の映像表示システムであって、
前記映像表示装置は、前記ＭＰＥＧ２伝送方式のデータ放送サービス、および／または前記ＭＰＥＧ２伝送方式の放送データと連携するハイブリッドキャストサービス、および／または前記ＭＭＴ伝送方式のマルチメディアサービスのデータを一時的にキャッシュするメモリをさらに備える、
映像表示システム。
【請求項１０】
請求項６に記載の映像表示システムであって、
前記リモートコントローラから送信され、前記映像表示装置が、前記操作入力部で受信する制御情報は、赤外線または無線通信を介して伝送される、
映像表示システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、映像表示システムに関する。
続きを表示（約 5,200 文字）【背景技術】
【０００２】
デジタル放送サービスの拡張機能の１つに、放送波でデジタルデータを送信し、天気予報やニュース、おすすめ番組等の各種情報を表示するデータ放送がある。データ放送を受信可能なテレビ受信機は既に多数市販されており、また、データ放送受信に関する技術も下記特許文献１をはじめ多数が公表されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１８６４８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年のコンテンツ配信に関する環境変化に対して、テレビ受信機も様々な機能拡張を求められている。特にインターネット等のブロードバンドネットワーク環境を利用したコンテンツや連携アプリケーションの配信に対する要求、および、映像コンテンツの高解像度化／高精細化に対する要求、等が多い。しかしながら、現行のテレビ受信機が備えるデータ放送受信機能等のみの流用、あるいは、前記データ放送受信機能等の機能拡張のみでは、前記要求に応え得る高付加価値のテレビ受信機を提供することは難しい。
【０００５】
本発明の目的は、より付加価値の高い機能を実行可能な映像表示システムを実現することである。
【課題を解決するための手段】
【０００６】
前記課題を解決するための手段として、特許請求の範囲に記載の技術を用いる。
【０００７】
一例を挙げるならば、ＭＰＥＧ２伝送方式の放送データとＭＭＴ伝送方式の放送データとの両者を受信して表示可能な映像表示装置と、前記映像表示装置に制御情報を送信して操作可能なリモートコントローラと、を含む映像表示システムであって、前記映像表示装置は、前記ＭＰＥＧ２伝送方式の放送データを受信する第１の受信部と、前記ＭＭＴ伝送方式の放送データを受信する第２の受信部と、前記第１の受信部で受信した放送データをデコードする第１のデコード部と、前記第２の受信部で受信した放送データをデコードする第２のデコード部と、前記第１のデコード部または前記第２のデコード部でデコードされたデータに基づいて生成した映像を表示する表示部と、前記リモートコントローラからの制御情報を受信する操作入力部と、前記操作入力部が受信した制御情報に基づいて前記第１の受信部、前記第１のデコード部、前記第２の受信部、前記第２のデコード部、および前記表示部を制御する制御部と、を備え、前記制御部による制御状態には、前記表示部に表示する表示映像において、前記第１のデコード部でデコードする前記ＭＰＥＧ２伝送方式のデータ放送サービスの表示画面を表示するか非表示とするかを切り替える制御を行う第１の制御状態と、前記表示部に表示する表示映像において、前記第１のデコード部でデコードする前記ＭＰＥＧ２伝送方式の放送データと連携するハイブリッドキャストサービスの表示画面を表示するか非表示とするかを切り替える制御を行う第２の制御状態と、前記表示部に表示する表示映像において、前記第２のデコード部でデコードする前記ＭＭＴ伝送方式のマルチメディアサービスの表示画面を表示するか非表示とするかを切り替える制御を行う第３の制御状態と、があり、前記リモートコントローラは、前記制御部を前記第１の制御状態とするための制御情報を出力するためのボタンと、前記制御部を前記第２の制御状態とするための制御情報を出力するためのボタンと、前記制御部を前記第３の制御状態とするための制御情報を出力するためのボタンとが、同一のボタンとして構成されており、更に前記制御部は、前記表示部が前記ＭＰＥＧ２伝送方式で伝送された放送番組の映像を表示している場合に前記同一のボタンが押されたときは、前記第１の制御状態または前記第２の制御状態となり、前記表示部が前記ＭＭＴ伝送方式で伝送された放送番組の映像を表示している場合に前記同一のボタンが押されたときは、前記第３の制御状態となる、映像表示システムを用いる。
【発明の効果】
【０００８】
本発明の技術を用いることにより、より付加価値の高い機能を実行可能な映像表示システムを実現することができる。
【図面の簡単な説明】
【０００９】

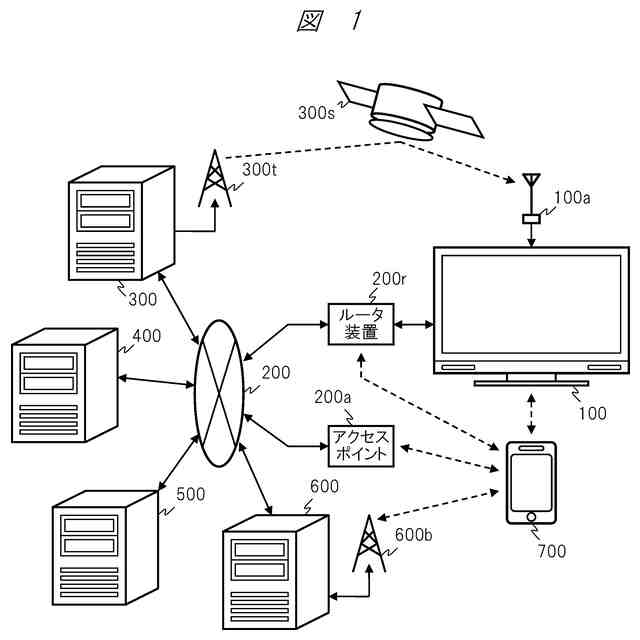

実施例１に係る放送受信装置を含む放送通信システムの構成図である。

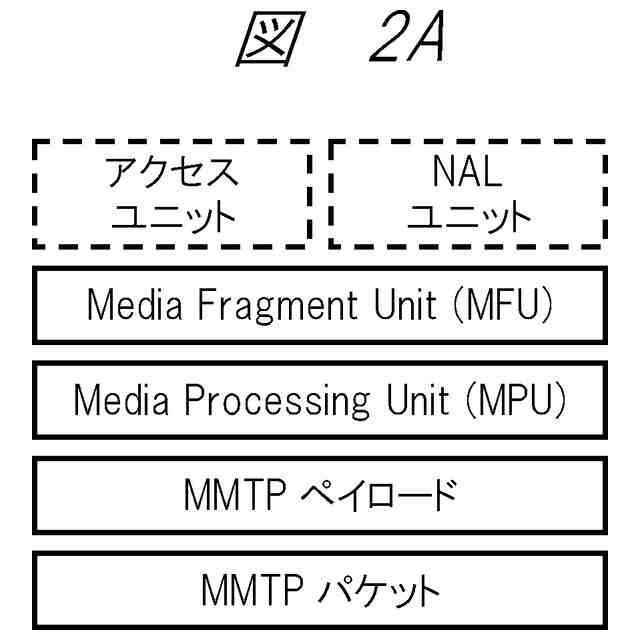

ＭＭＴにおける符号化信号の構成要素の説明図である。

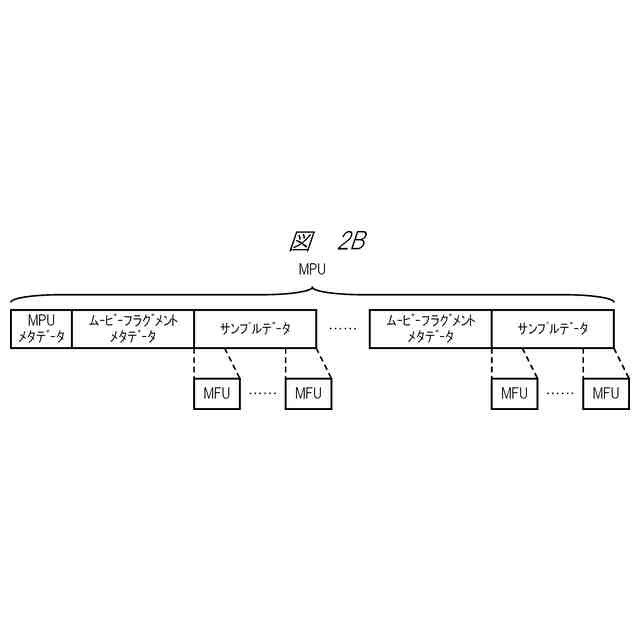

ＭＭＴにおけるＭＰＵの構成図である。

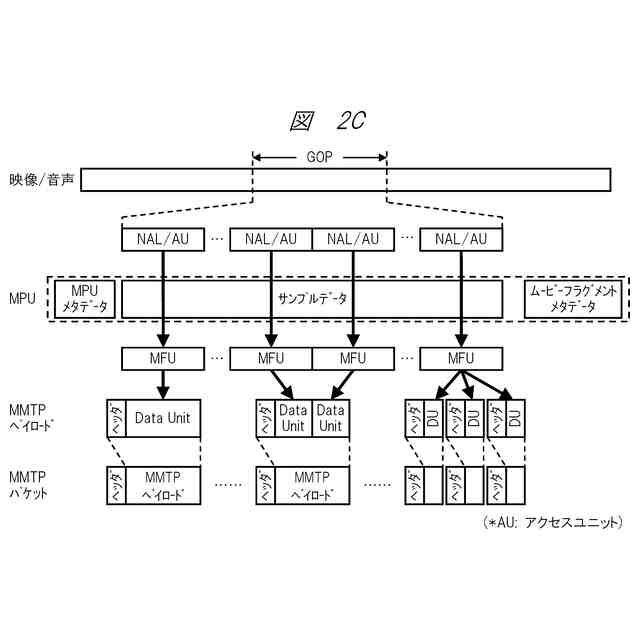

ＭＭＴにおけるＭＭＴＰパケットの構成図である。

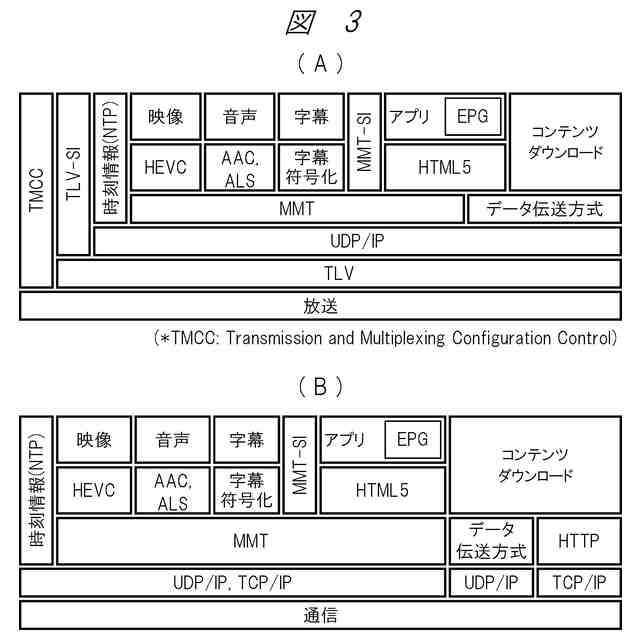

ＭＭＴを用いる放送システムのプロトコルスタックの概念図である。

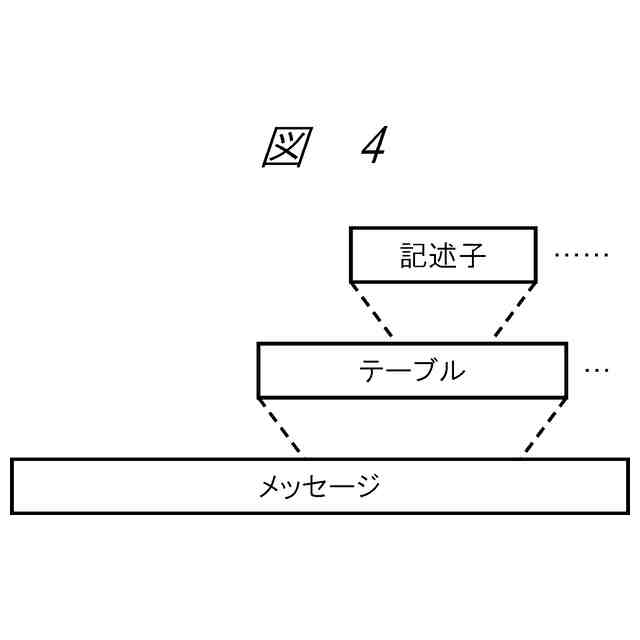

放送システムで用いる制御情報の階層構成図である。

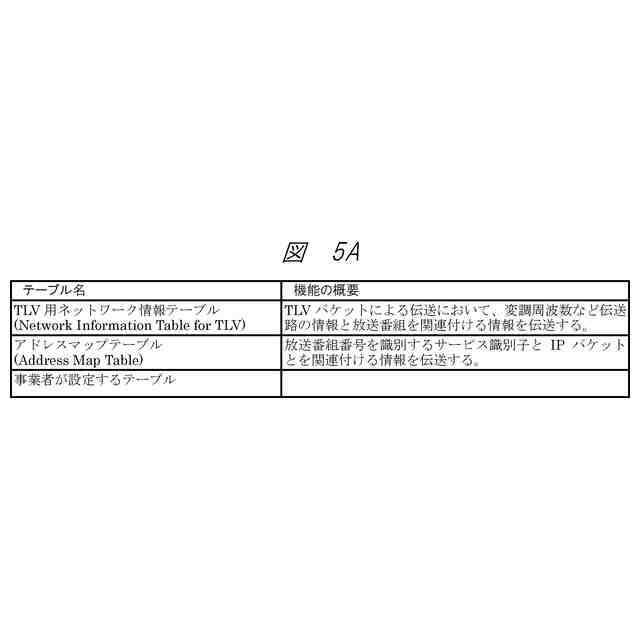

放送システムのＴＬＶ－ＳＩで使用されるテーブルの一覧である。

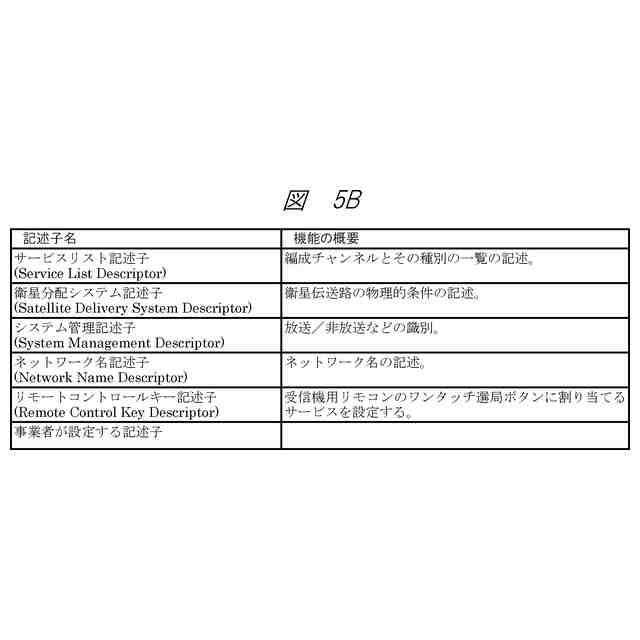

放送システムのＴＬＶ－ＳＩで使用される記述子の一覧である。

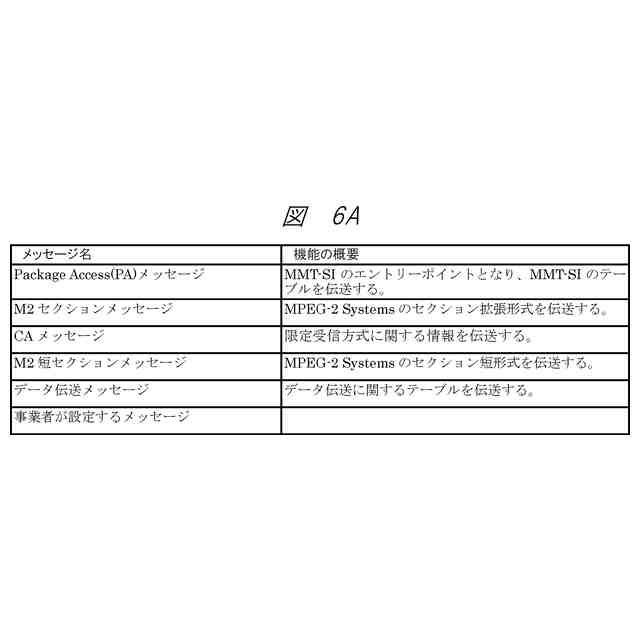

放送システムのＭＭＴ－ＳＩで使用されるメッセージの一覧である。
放送システムのＭＭＴ－ＳＩで使用されるテーブルの一覧である。
放送システムのＭＭＴ－ＳＩで使用される記述子の一覧（１）である。
放送システムのＭＭＴ－ＳＩで使用される記述子の一覧（２）である。
放送システムのＭＭＴ－ＳＩで使用される記述子の一覧（３）である。
放送システムのコンポーネントと各テーブルの関係を示す図である。
放送システムのＭＰＴのデータ構造を示す図である。
放送システムのロケーション情報のデータ構造を示す図である。
放送システムのＭＰＵタイムスタンプ記述子のデータ構造を示す図である。
放送システムのＭＨ－ＥＩＴのデータ構造を示す図である。
放送システムのイベントパッケージ記述子のデータ構造を示す図である。
実施例１に係る放送受信装置のブロック図である。
実施例１に係る放送受信装置の提示機能の論理的プレーン構造の構成図である。
実施例１に係る放送受信装置のソフトウェア構成図である。
実施例１に係る放送局サーバのブロック図である。
実施例１に係るサービス事業者サーバのブロック図である。
実施例１に係る携帯情報端末のブロック図である。
実施例１に係る携帯情報端末のソフトウェア構成図である。
実施例１に係る放送受信装置のクロック同期／提示同期のシステム構成図である。
放送システムのＮＴＰ形式のデータ構造を示す図である。
放送システムのＭＨ－ＴＯＴのデータ構造を示す図である。
放送システムのＪＳＴ＿ｔｉｍｅパラメータのフォーマットを示す図である。
放送システムのＴＭＣＣ拡張情報領域の時刻情報のデータ構造を示す図である。
実施例１に係る放送受信装置のＭＪＤからの現在日付の算出方法を示す図である。
実施例１に係る放送受信装置のチャンネルスキャン時の動作シーケンス図である。
放送システムのＴＬＶ－ＮＩＴのデータ構造を示す図である。
放送システムの衛星分配システム記述子のデータ構造を示す図である。
放送システムのサービスリスト記述子のデータ構造を示す図である。
放送システムのＡＭＴのデータ構造を示す図である。
実施例１に係る放送受信装置の選局時の動作シーケンス図である。
放送システムのＰＬＴによる各パッケージのＭＰＴの参照を説明する概念図である。
放送システムのＰＬＴのデータ構造を示す図である。
実施例１に係る放送受信装置を制御可能なリモコンの外観図である。
放送システムのリモートコントロールキー記述子のデータ構造を示す図である。
マルチ編成チャンネルの選局処理を説明する図である。
マルチビュー対応番組のアングル選択処理を説明する図である。
放送システムのＬＣＴのデータ構造を示す図である。
放送システムのＭＰＵ提示領域指定記述子のデータ構造を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当を示す図である。
ＬＣＴに基づくレイアウト番号へのレイアウトの割当を示す図である。
ＬＣＴに基づく画面レイアウト制御の例外処理を説明する図である。
ＬＣＴに基づく画面レイアウト制御の例外処理を説明する図である。
放送システムの映像コンポーネント記述子のデータ構造を示す図である。
映像コンポーネント記述子の映像信号アスペクト比の意味を説明する図である。
実施例１に係る放送受信装置のアスペクト比変換処理を説明する図である。
実施例１に係る放送受信装置のアスペクト比変換処理を説明する図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例１に係る放送受信装置の緊急警報放送表示時の画面表示図である。
放送システムのコンテンツコピー制御記述子のデータ構造を示す図である。
コンテンツコピー制御記述子のコピー制御情報の意味を示す図である。
放送システムのコンテンツ利用制御記述子のデータ構造を示す図である。
実施例２に係る放送受信装置のブロック図である。
放送サービス切り替え時の現在時刻表示の不整合を説明する図である。
実施例２に係る現在時刻情報参照元の選択制御の動作を説明する図である。
実施例２に係る現在時刻情報の更新処理の動作シーケンス図である。
実施例２に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例２に係る放送受信装置のＥＰＧ画面の画面表示図である。
実施例３に係る放送受信装置を制御可能なリモコンの外観図である。
実施例３に係る放送受信装置のＭＭキー押下時の動作の概要を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
放送受信装置のＭＭキー押下時の動作を説明する図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態の例を、図面を用いて説明する。
（【００１１】以降は省略されています）
