公開番号2025126335
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2025110491,2021187699
出願日2025-06-30,2021-11-18
発明の名称測量用装置、及び測量方法
出願人株式会社安藤・間
代理人弁理士法人武政国際特許商標事務所
主分類G01C 15/06 20060101AFI20250821BHJP(測定;試験)
要約【課題】本願発明の課題は、従来技術が抱える問題を解決することであり、すなわち出隅や入隅を測量基準点として利用するとともに、水準基準点(ベンチマーク)としても利用することを可能にする測量用装置とこれを利用した測量方法を提供することである。
【解決手段】本願発明の測量用装置は、平面視がL字状の板材からなる定規板と、定規板の上面に設置される支持筒とを備えたものである。支持筒は、定規板に対して略垂直に配置される。そして、略垂直に交差する出隅や入隅に内側L字ラインや外側L字ラインを当接すると定規板は略水平に配置され、その状態で測量用反射プリズムのピンを挿通孔に挿入すると測量用反射プリズムは略鉛直に配置されるとともにそのピンの下端は定規板の上面に当接する。
【選択図】図1
特許請求の範囲【請求項１】

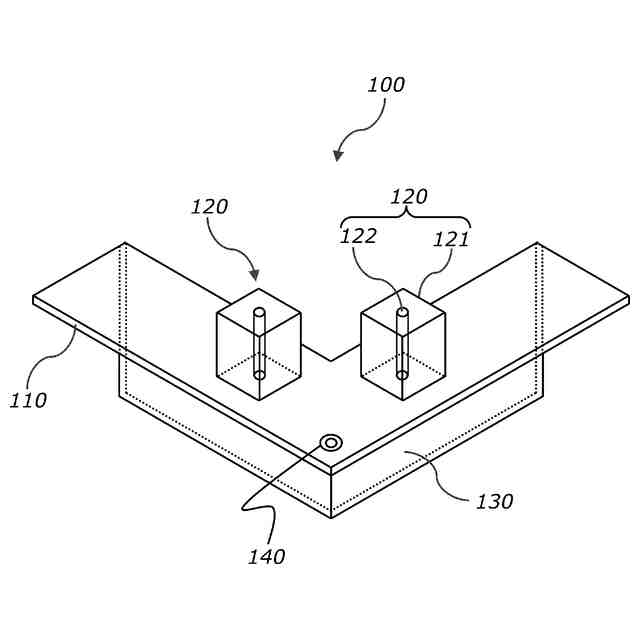

平面視がＬ字状の板材からなる定規板
を、備
え、

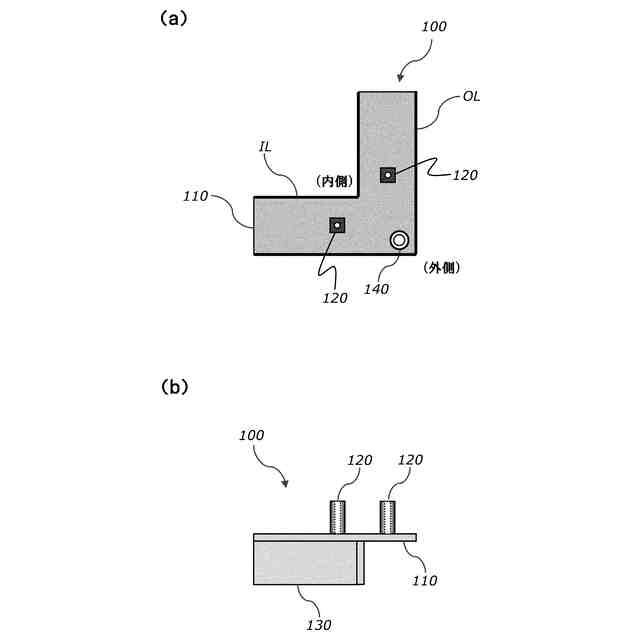

前記定規板の内側には、垂直、又は略垂直な２つの線分からなる内側Ｌ字ラインが形成されるとともに、該定規板の外側には、垂直、又は略垂直な２つの線分からなる外側Ｌ字ラインが形成され、
前記定規板の表面には、測量用反射プリズムのピンを配置するためのマーカーが設置され、

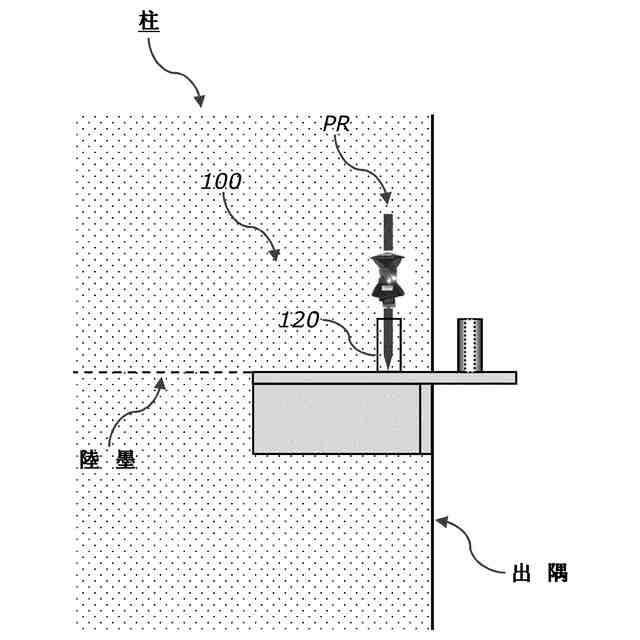

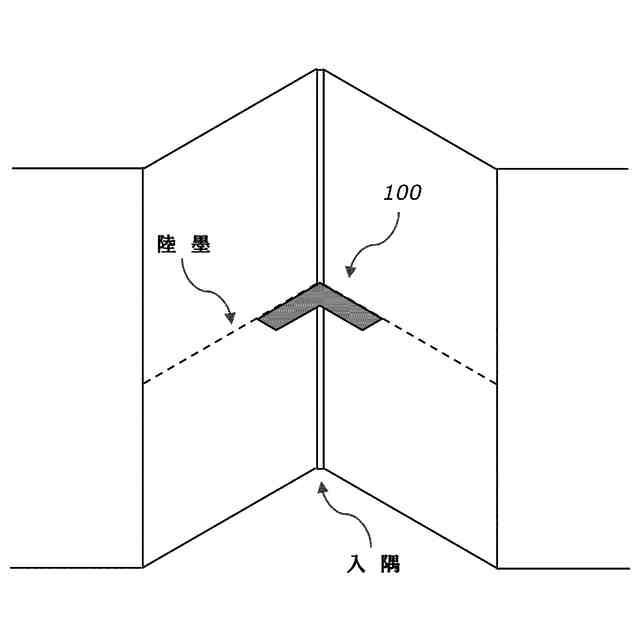

垂直、若しくは略垂直に交差する出隅に前記内側Ｌ字ラインを、又は垂直、若しくは略垂直に交差する入隅に前記外側Ｌ字ラインを、当接すると前記定規板は水平、又は略水平に配置され
る
、
ことを特徴とする測量用装置。
続きを表示（約 1,100 文字）【請求項２】
前記定規板の上面に、２以上の前記
マーカー
が設置された、
ことを特徴とする請求項１記載の測量用装置。
【請求項３】
前記定規板の上面に、気泡による水準器が設けられた、
ことを特徴とする請求項１又は請求項２記載の測量用装置。
【請求項４】
前記定規板に対して垂直、又は略垂直に配置され、該定規板の前記内側Ｌ字ラインに取り付けられる壁板を、さらに備え、
垂直、若しくは略垂直に交差する出隅を有する柱に前記内側Ｌ字ラインを当接すると、前記壁板は該柱の壁面に当接する、
ことを特徴とする請求項１乃至請求項３のいずれかに記載の測量用装置。
【請求項５】

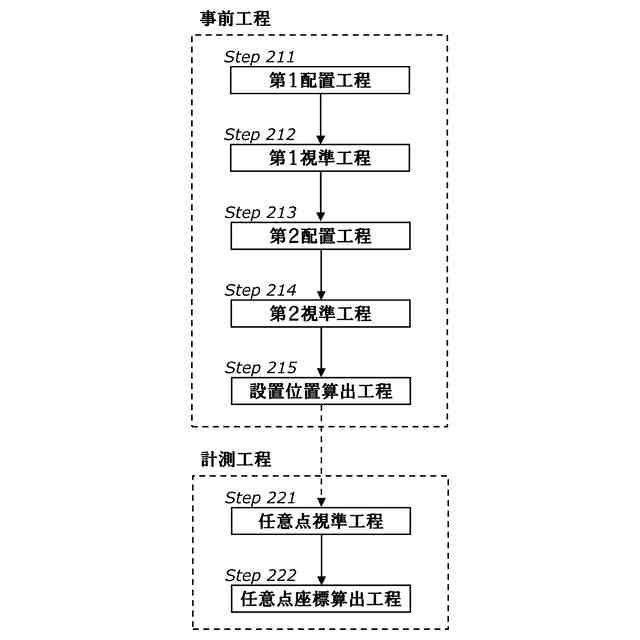

請求項１乃至請求項４のいずれかに記載の前記測量用装置を用いて、任意点の座標を取得する方法であって、
前記測量用装置の前記内側Ｌ字ラインを垂直、若しくは略垂直に交差する第１の出隅に、又は該測量用装置の前記外側Ｌ字ラインを垂直、若しくは略垂直に交差する第１の入隅に、当接するように該測量用装置を配置する第１配置工程と、
前記第１の出隅、又は前記第１の入隅に前記定規板を当接した状態で、前記測量用反射プリズムのピンを
前記マーカーに配置
するとともに、測量機器によって該測量用反射プリズムを視準する第１視準工程と、
前記測量用装置の前記内側Ｌ字ラインを垂直、若しくは略垂直に交差する第２の出隅に、又は該測量用装置の前記外側Ｌ字ラインを垂直、若しくは略垂直に交差する第２の入隅に、当接するように該測量用装置を配置する第２配置工程と、
前記第２の出隅、又は前記第２の入隅に前記定規板を当接した状態で、前記測量用反射プリズムのピンを
前記マーカーに配置
するとともに、前記測量機器によって該測量用反射プリズムを視準する第２視準工程と、
前記第１視準工程で得られた測定結果と、前記第２視準工程で得られた測定結果と、に基づいて、前記測量用装置の設置位置の座標を算出する設置位置算出工程と、
前記測量用反射プリズムを任意の計測点に配置するとともに、前記測量機器によって該測量用反射プリズムを視準することで、該計測点の座標を取得する座標取得工程と、を備え、
前記第１の出隅、又は前記第１の入隅に前記定規板を当接すると
前記マーカー
の中心座標は既知とされ、前記第２の出隅、又は前記第２の入隅に該定規板を当接すると該
マーカー
の中心座標は既知とされる、
ことを特徴とする測量方法。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、特に室内の測量に用いられる装置に関する技術であり、より具体的には、出隅や入隅に設置することができる測量用装置とこれを利用した測量方法に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
物流倉庫や工場などの建物を建設する際、床コンクリートの打込みが完了した時点で床コンクリートの水準測量（以下、「床レベル測量」という。）が実施される。従来、この床レベル測量を行うにあたっては、床面に設けられた基準線となる通り芯墨を利用して平面座標測量を行い、また柱に設けられた陸墨などを利用して水準測量を実施するのが主流であった。
【０００３】
通常、平面視した柱の頂点（つまり、出隅）の平面座標（Ｘ，Ｙ）は既知であるため、複数の柱を利用することで基準墨（例えば、柱から一定距離だけ離れた逃げ墨など）を設定することができ、すなわち床面上に平面座標系（一般的には任意座標系）を設定することができる。さらに、碁盤状となるように交差する複数の基準墨を設定することで、諸条件（基準墨の間隔や柱面からの逃げ量など）から基準墨の交差点の平面座標を求めることができる。そして、水準器（例えば、オートレベル）で陸墨など高さが既知の点（つまり、ベンチマーク）を視準したうえで、基準墨の交点に設置した箱尺（スタッフ）を視準してその位置の高さを測定する。
【０００４】
このように従来の床レベル測量は、基準墨を設定することで平面座標を定め、その後にオートレベルを用いて基準墨の交点ごとに繰り返し高さを求めるといった手順で進めていた。つまり、平面座標を把握する工程と、その位置の高さを求める工程の２段階の工程が必要であり、しかも水準器を担当する者とスタッフを担当する者の少なくとも２人の作業者が必要であった。また、基準墨の交点ではない任意点の平面座標を求める必要があるケースでも、トータルステーションやトランシットといった測量機器を担当する者と計測点に測量用反射プリズム（いわゆる、ターゲット）を設置する者の２人を確保する必要があった。一方、床レベル測量を行った結果（つまり、平面座標と高さ）は、測量作業者がその場で図面や野帳に記録しており、さらに測量結果をＣＡＤ（ＣｏｍｐｕｔｅｒＡｉｄｅｄＤｅｓｉｇｎ）上に表示したいときは図面等に記録した数値を改めてオペレータが入力（いわゆる手入力）していた。
【０００５】
上記したとおり従来の床レベル測量は、２工程を要するなど作業に時間と手間がかかるうえ、少なくとも２名の作業者を確保する必要があり、すなわち測量作業に相当のコストがかかるという問題があった。さらに、作業者が測量結果を記録し、ＣＡＤデータとするために手入力する作業は、いずれも手間がかかるうえミスも生じやすく、特に床面積が大きいケースではこのような不都合が顕著に表れていた。
【０００６】
ところで、通常は柱の出隅の平面座標が既知であると説明した。したがって、柱の出隅を測量基準点とすれば任意の計測点の平面座標を求めることができ、すなわち碁盤状となる基準墨を設定することから解放される。具体的には、トータルステーションやトランシットといった測量機器を設置し、２個所の柱の出隅を視準することで測量機器の設置座標が得られ、その結果、任意の計測点の座標を求めることができるわけである。
【０００７】
しかしながら、柱の出隅を測量基準点とする場合、その出隅に測量用反射プリズムを所定の姿勢（例えば、ピンが鉛直）で配置しなければならないが、測量用反射プリズムそのものが障壁となって思うように配置することができない。なお、柱の出隅を測量基準点とする技術はこれまでも種々提案されており、例えば特許文献１では、先端が鋭角な照準と、第１反射プリズム、第２反射プリズムが直線上に一定間隔で配置された測量用の装置を提案している。
【先行技術文献】
【特許文献】
【０００８】
特開２００４－０５３３２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
特許文献１に開示される技術によれば、柱の出隅の平面座標を測定することも、あるいは柱の出隅を測量基準点とすることもできる。しかしながら、２以上の測量用反射プリズムを使用することから製作コストがかかり、しかもこれらの測量用反射プリズムは常設されていることから自動追尾による視準が難しい。また、特許文献１の測量用の装置は、水準器を確認しながら水平姿勢を維持する必要があるため、人手を要するうえ、その姿勢が不安定となるが故に測量精度も安定しないという問題がある。さらに、平面座標は得られるものの高さを把握することはできず、改めて水準測量を行う必要があるという点においては従来の床レベル測量が有する問題を解決することができない。
【００１０】
本願発明の課題は、従来技術が抱える問題を解決することであり、すなわち出隅や入隅を測量基準点として利用するとともに、水準基準点（ベンチマーク）としても利用することを可能にする測量用装置とこれを利用した測量方法を提供することである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
