公開番号2025126663
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024023006
出願日2024-02-19
発明の名称転写ベルトユニット及び画像形成装置
出願人沖電気工業株式会社
代理人個人,個人,個人
主分類G03G 15/16 20060101AFI20250822BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】クリーニングブレードの先端において捲れを発生しにくくする。
【解決手段】転写ベルトユニット(30)は、所定の移動方向(V)に移動可能な無端状の転写ベルト(34)と、転写ベルト(34)の表面(34a)と当接するクリーニングブレード(51)と、クリーニングブレード(51)に対向するように配置された対向シャフト(54)とを有する。クリーニングブレード(51)は、支持部材(52)と、支持部材(52)に支持された固定端(531)と自由端(532)とを有する弾性部材(53)とを含む。自由端(532)は、中央領域(R1)と、対向シャフト(54、54a)に接触する端部領域(R2)とを含む。クリーニングブレード(51)は、端部領域(R2)における自由長よりも中央領域(R1)における自由長の方が短くなるよう構成されている。
【選択図】図4
特許請求の範囲【請求項１】
ユニット本体に回転可能に支持された複数のローラと、
前記複数のローラに張架され、所定の移動方向に移動可能な転写ベルトと、
前記移動方向に直交する幅方向において前記転写ベルトよりも幅広であり、前記転写ベルトの表面と当接するクリーニングブレードと、
前記ユニット本体に回転可能に支持され、前記転写ベルトを挟んで前記クリーニングブレードに対向するように配置された対向シャフトと、
を有し、
前記クリーニングブレードは、
前記ユニット本体に支持された支持部材と、
前記支持部材に支持された弾性部材と、
を含み、
前記弾性部材は、
前記支持部材に支持された固定端と、前記固定端と対向する自由端と、
を含み、
前記自由端は、
前記転写ベルトの前記表面に接触する第１領域と、
前記幅方向において前記第１領域の領域外であって、前記対向シャフトに接触する第２領域と、
を含み、
前記クリーニングブレードは、
前記第２領域よりも前記第１領域に位置する自由長の方が短い
ことを特徴とする転写ベルトユニット。
続きを表示（約 1,200 文字）【請求項２】
前記対向シャフトの前記第２領域に対向する領域における直径が前記対向シャフトの前記第１領域に対向する領域における直径より小さくなるように、前記対向シャフトが構成される
ことを特徴とする請求項１に記載の転写ベルトユニット。
【請求項３】
前記自由端の形状は、前記幅方向に延在する直線状である
ことを特徴とする請求項１に記載の転写ベルトユニット。
【請求項４】
前記自由長をＬ［ｍｍ］とし、前記弾性部材のたわみ量をＹ［ｍｍ］とした場合、前記自由長Ｌ［ｍｍ］は、５［ｍｍ］から１０［ｍｍ］の範囲内であり、
前記弾性部材は、
TIFF
2025126663000004.tif
29
133
ように構成された
ことを特徴とする請求項１から３のいずれか１項に記載の転写ベルトユニット。
【請求項５】
前記自由長をＬ［ｍｍ］とし、前記弾性部材のたわみ量をＹ［ｍｍ］とした場合、前記自由長Ｌ［ｍｍ］は、６［ｍｍ］から１０［ｍｍ］の範囲内であり、
前記弾性部材は、
TIFF
2025126663000005.tif
29
133
ように構成された
ことを特徴とする請求項１から３のいずれか１項に記載の転写ベルトユニット。
【請求項６】
請求項１から３のいずれか１項に記載の転写ベルトユニットを備える画像形成装置。
【請求項７】
現像剤像を形成する画像形成ユニットと、
装置本体に回転可能に支持された複数のローラと、
前記複数のローラに張架され、所定の移動方向に移動可能な無端状の転写ベルトと、
前記転写ベルトに、又は、前記転写ベルト上の印刷媒体に前記現像剤像を転写させる転写部と、
前記移動方向に直交する幅方向において前記転写ベルトよりも幅広であり、前記転写ベルトの表面と当接するクリーニングブレードと、
前記装置本体に回転可能に支持され、前記転写ベルトを挟んで前記クリーニングブレードに対向するように配置された対向シャフトと、
を有し、
前記クリーニングブレードは、
前記装置本体に支持された支持部材と、
前記支持部材に支持された弾性部材と、
を含み、
前記弾性部材は、
前記支持部材に支持された固定端と、前記固定端と対向する自由端と、
を含み、
前記自由端は、
前記転写ベルトの前記表面に接触する第１領域と、
前記幅方向において前記第１領域の領域外であって、前記対向シャフトに接触する第２領域と、
を含み、
前記クリーニングブレードは、
前記第２領域よりも前記第１領域に位置する自由長の方が短い
ことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、画像形成装置に装着される転写ベルトユニット、及び画像形成装置に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
一般に、電子写真方式を用いる画像形成装置では、像担持体としての感光体ドラム上に形成された現像剤像を転写ベルト上の印刷媒体に転写する、或いは、感光体ドラム上に形成された現像剤像を転写ベルト（中間転写ベルト）の表面に転写（一次転写）し、一次転写された現像剤像を印刷媒体に転写（二次転写）する（例えば、特許文献１参照）。
【０００３】
現像剤像を印刷媒体に転写した後に転写ベルトの表面上に残留する現像剤は、転写ベルトの表面に接触するように配置されたクリーニングブレードと、転写ベルトを挟んでクリーニングブレードに対向するように配置された対向シャフトとを有するベルトクリーニング部によって除去される。また、クリーニングブレードによって転写ベルトの表面から除去された現像剤が転写ベルトの裏面側に移動しないようにするために、クリーニングブレードの幅（すなわち、対向シャフトの軸方向の幅）は転写ベルトの幅より広く形成されており、対向シャフトの幅（すなわち、転写ベルト及びクリーニングブレードに接触する表面の軸方向の長さ）も転写ベルトの幅より広く形成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１６６１１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、転写ベルトより幅方向外側にはクリーニングブレードの先端側の弾性部材と対向シャフトの表面とが直接接触する端部領域が存在するため、端部領域においてクリーニングブレードの弾性部材に捲れが発生しやすいという問題があった。
【０００６】
本開示は、転写ベルトより幅方向外側の端部領域においてクリーニングブレードの弾性部材に捲れが発生しにくい転写ベルトユニット及び画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の転写ベルトユニットは、ユニット本体に回転可能に支持された複数のローラと、前記複数のローラに張架され、所定の移動方向に移動可能な転写ベルトと、前記移動方向に直交する幅方向において前記転写ベルトよりも幅広であり、前記転写ベルトの表面と当接するクリーニングブレードと、前記ユニット本体に回転可能に支持され、前記転写ベルトを挟んで前記クリーニングブレードに対向するように配置された対向シャフトと、を有し、前記クリーニングブレードは、前記ユニット本体に支持された支持部材と、前記支持部材に支持された弾性部材と、を含み、前記弾性部材は、前記支持部材に支持された固定端と、前記固定端と対向する自由端と、を含み、前記自由端は、前記転写ベルトの前記表面に接触する第１領域と、前記幅方向において前記第１領域の領域外であって、前記対向シャフトに接触する第２領域と、を含み、前記クリーニングブレードは、前記第２領域よりも前記第１領域に位置する自由長の方が短いことを特徴とする。
【０００８】
本開示の画像形成装置は、現像剤像を形成する画像形成ユニットと、装置本体に回転可能に支持された複数のローラと、前記複数のローラに張架され、所定の移動方向に移動可能な無端状の転写ベルトと、前記転写ベルトに、又は、前記転写ベルト上の印刷媒体に前記現像剤像を転写させる転写部と、前記移動方向に直交する幅方向において前記転写ベルトよりも幅広であり、前記転写ベルトの表面と当接するクリーニングブレードと、前記装置本体に回転可能に支持され、前記転写ベルトを挟んで前記クリーニングブレードに対向するように配置された対向シャフトと、を有し、前記クリーニングブレードは、前記装置本体に支持された支持部材と、前記支持部材に支持された弾性部材と、を含み、前記弾性部材は、前記支持部材に支持された固定端と、前記固定端と対向する自由端と、を含み、前記自由端は、前記転写ベルトの前記表面に接触する第１領域と、前記幅方向において前記第１領域の領域外であって、前記対向シャフトに接触する第２領域と、を含み、前記クリーニングブレードは、前記第２領域よりも前記第１領域に位置する自由長の方が短いことを特徴とする。
【発明の効果】
【０００９】
本開示の転写ベルトユニット又は画像形成装置には、転写ベルトより幅方向外側の端部領域においてクリーニングブレードの弾性部材に捲れが発生しにくいという効果がある。
【図面の簡単な説明】
【００１０】

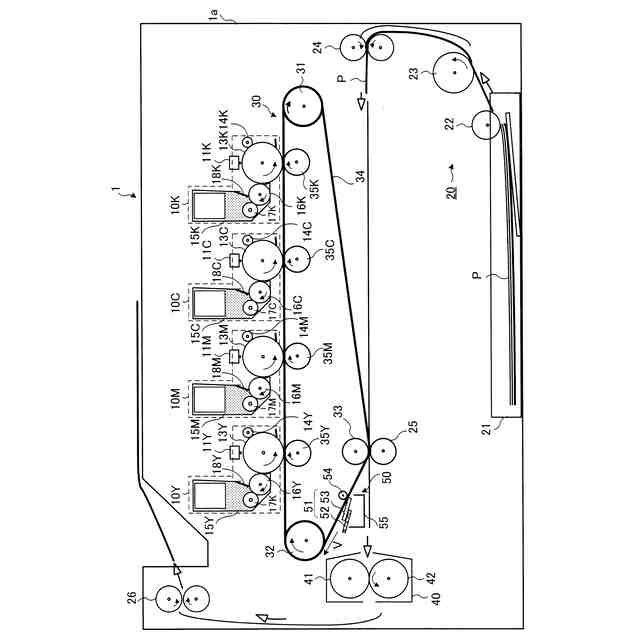

実施の形態に係る画像形成装置の構成を概略的に示す断面図である。

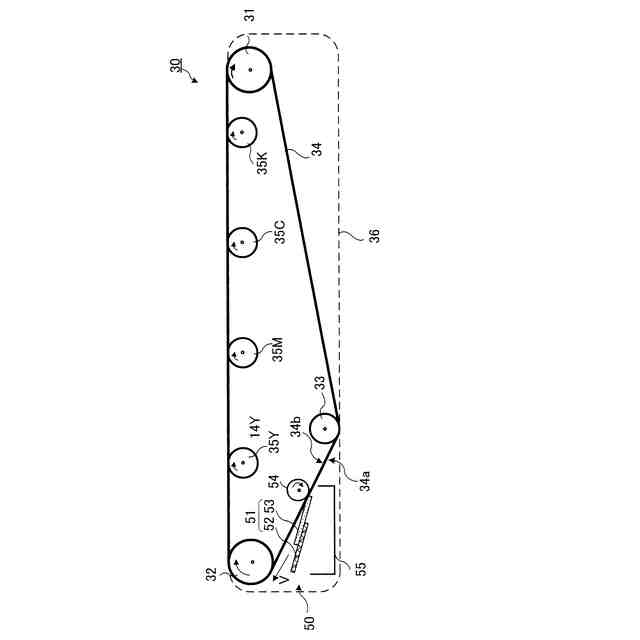

実施の形態に係る転写ベルトユニットの構成を概略的に示す断面図である。

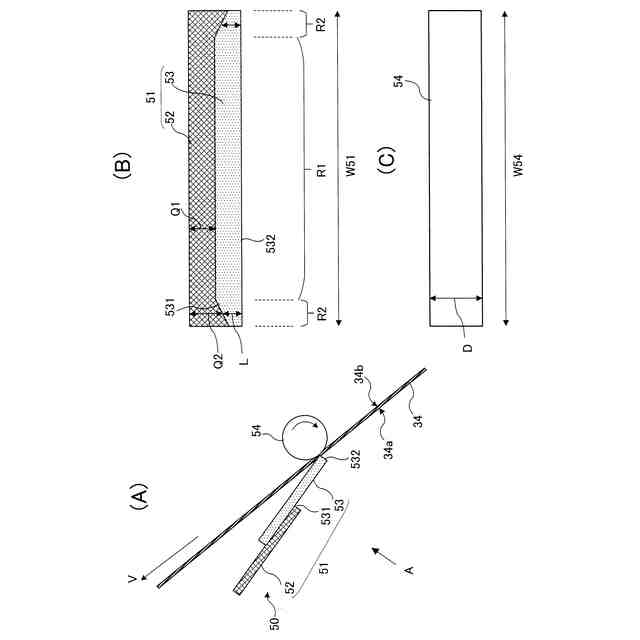

（Ａ）は、図１及び図２に示されるクリーニングブレード、転写ベルト、及び対向シャフトの構成を概略的に示す側面図であり、（Ｂ）は、図３（Ａ）のクリーニングブレードを概略的に示す正面図であり、（Ｃ）は、図３（Ａ）の対向シャフトを概略的に示す正面図である。

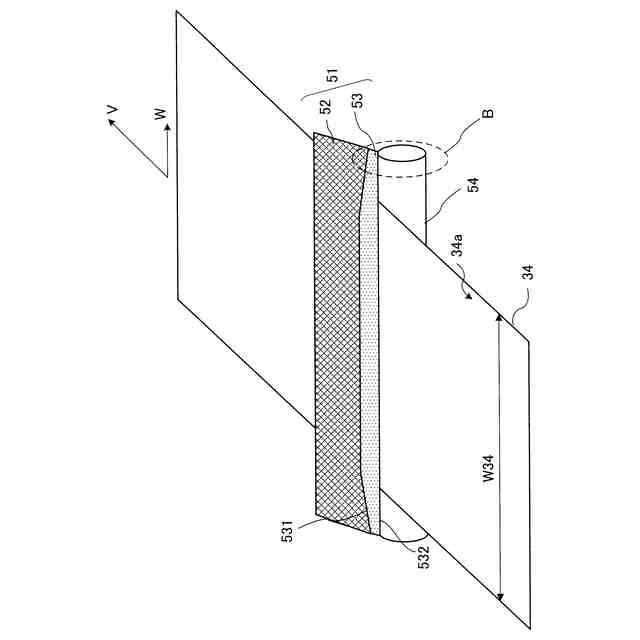

図３（Ａ）から（Ｃ）に示されるクリーニングブレード、転写ベルト、及び対向シャフトを概略的に示す斜視図である。
図４の部分Ｂのクリーニングブレードの弾性部材及び対向シャフトの正常な状態を概略的に示す側面図である。

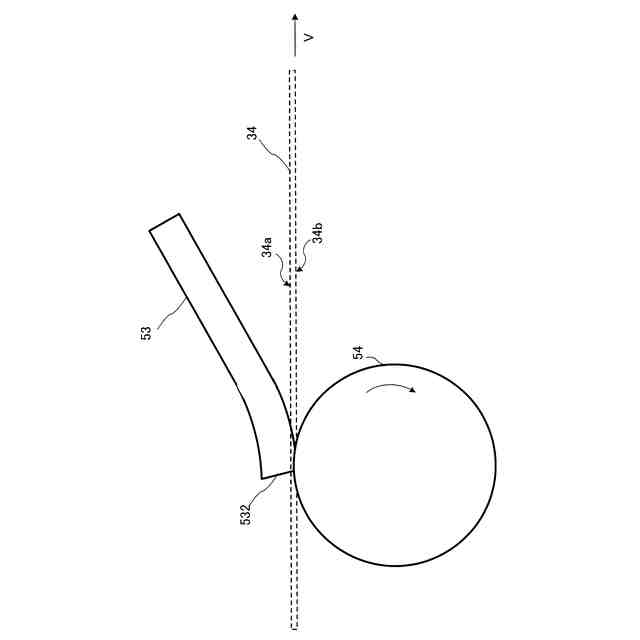

図４の部分Ｂのクリーニングブレードの弾性部材及び対向シャフトの異常な状態（捲れ発生時）を概略的に示す側面図である。
（Ａ）は、図１及び図２に示されるクリーニングブレード、転写ベルト、及び対向シャフトの他の構成を概略的に示す側面図であり、（Ｂ）は、図７（Ａ）のクリーニングブレードを概略的に示す正面図であり、（Ｃ）は、図７（Ａ）の対向シャフトを概略的に示す正面図である。
図７（Ａ）から（Ｃ）に示されるクリーニングブレード、転写ベルト、及び対向シャフトを概略的に示す斜視図である。
クリーニングブレードの弾性部材と同じ材料で形成された試験片（試料）を用いた性能試験の実施方法を概略的に示す側面図である。
クリーニングブレードの弾性部材と同じ材料で形成された試験片を用いた性能試験において発生した捲れの様子を概略的に示す側面図である。
クリーニングブレードの弾性部材と同じ材料で形成された試験片を用いた性能試験（ビビリ音の有無、及び捲れの有無の評価）の試験結果及び第１の総合判定を表形式で示す図である。
図１１の性能試験の試験結果に基づいて、第１の総合判定が良好となる範囲を、クリーニングブレードの自由長を横軸とし、たわみ量を縦軸とする二次元座標系上に表した図である。
クリーニングブレードの弾性部材と同じ材料で形成された試験片を用いた性能試験（ビビリ音の有無、捲れの有無、及びトナーのすり抜けの有無の評価）の試験結果及び第２の総合判定を表形式で示す図である。
図１３の性能試験の試験結果に基づいて、第２の総合判定が良好となる範囲を、クリーニングブレードの自由長を横軸とし、たわみ量を縦軸とする二次元座標系上に表した図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
