特許ウォッチ

公開番号2025126880
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024153519,2024023286
出願日2024-09-05,2024-02-19
発明の名称玩具
出願人株式会社バンダイ
代理人
主分類A63H 33/00 20060101AFI20250822BHJP(スポーツ;ゲーム;娯楽)
要約【課題】簡易な構成で興趣性の高い玩具を提供する。

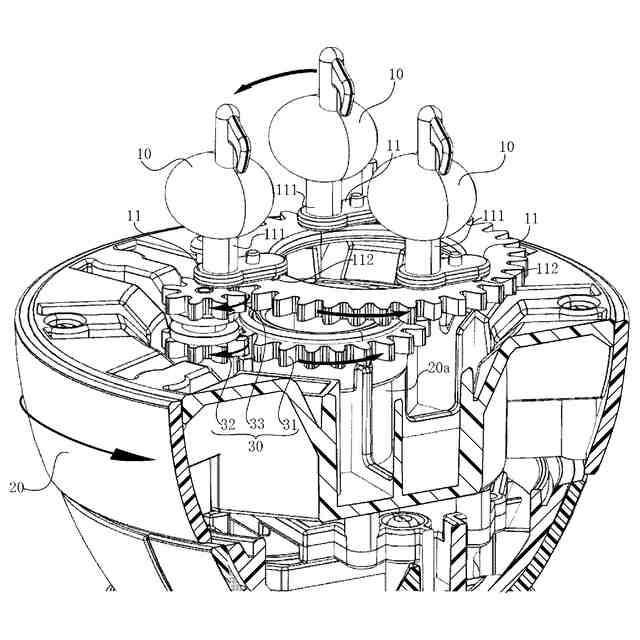

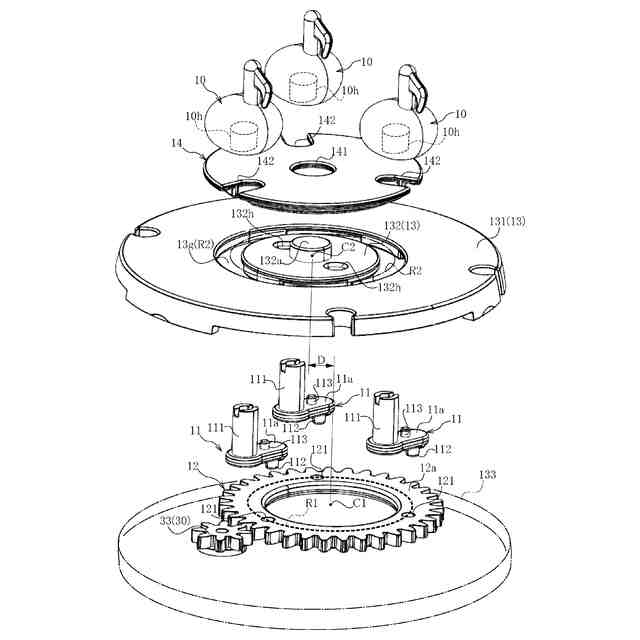

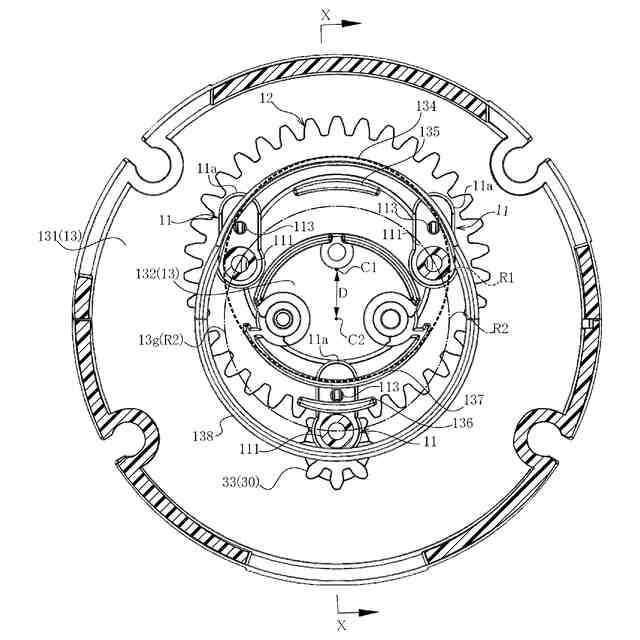

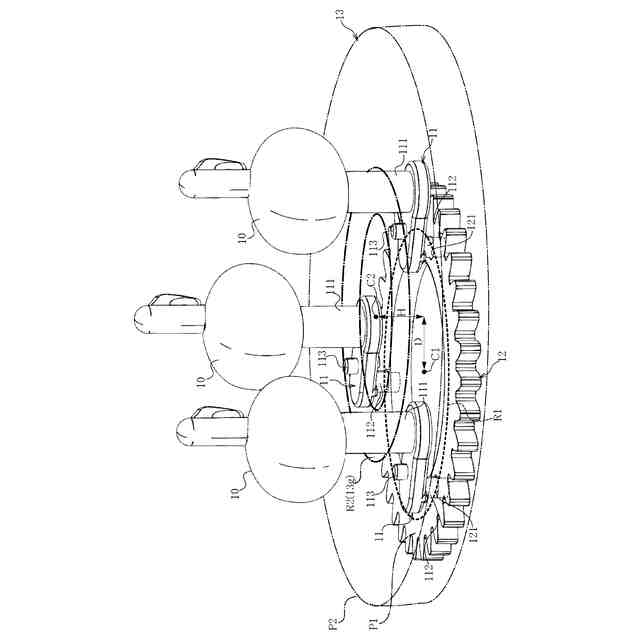

【解決手段】装飾部材10が取り付けられた第1端部111とその反対側の第2端部112とを有する第1部材11と、第2端部112が保持され、第1位置C1を中心として当該第2端部112を第1経路R1で移動させるように動作する第2部材12と、を備え、第1端部111は、第2部材12の動作によって第2端部112が第1経路R1で移動するときに、第2位置C2を中心として第1経路R1と略合同な第2経路R2で移動する、玩具1である。
【選択図】図4

特許請求の範囲【請求項１】
装飾部材が取り付けられた第１端部とその反対側の第２端部とを有する第１部材と、
前記第２端部が保持され、第１位置を中心として当該第２端部を第１経路で移動させるように動作する第２部材と、を備え、
前記第１端部は、前記第２部材の動作によって前記第２端部が前記第１経路で移動するときに、第２位置を中心として前記第１経路と略合同な第２経路で移動する、玩具。
続きを表示（約 900 文字）【請求項２】
請求項１に記載の玩具であって、
前記第２部材の動作によって前記第２端部が前記第１経路で移動するときに、前記第１端部を、前記第２経路で移動させる第３部材を備える、玩具。
【請求項３】
請求項２に記載の玩具であって、
前記第２端部が前記第２部材の移動により前記第２経路に沿って移動するときに、前記装飾部材の向きは特定の方向に向いている、玩具。
【請求項４】
請求項３に記載の玩具であって、
前記第１部材は、複数個設けられている、玩具。
【請求項５】
請求項４に記載の玩具であって、
前記複数の第１部材は、所定の間隔をあけて互いに接触しないように配置される、
玩具。
【請求項６】
請求項５に記載の玩具であって、
前記複数の第１部材は、等間隔で設けられている、玩具。
【請求項７】
請求項４に記載の玩具であって、
前記第２端部の前記第１経路での移動は、第１平面上の移動であり、
前記第１端部の前記第２経路での移動は、前記第１平面と略平行な第２平面上の移動であり、
前記第２位置は、前記第１位置とは異なる位置であり、
前記第１平面と前記第２平面は平面的に重なる、玩具。
【請求項８】
請求項２～７の何れか一項に記載の玩具であって、
前記第１部材は、前記第２部材と前記第３部材との間に配置され、

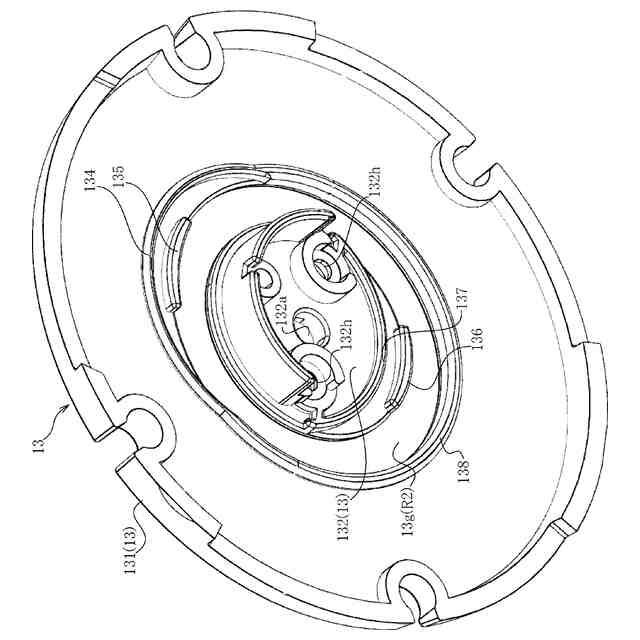

前記第１端部は、前記第３部材によって形成された前記第２位置を中心とする環状の貫通溝に案内される、玩具。
【請求項９】
請求項８に記載の玩具であって、
前記第２端部は、前記第２部材に回転可能に軸支されている、玩具。
【請求項１０】
請求項９に記載の玩具であって、
前記第２部材は、前記第１位置を回転中心とする歯車にて構成され、且つ玩具外表面に設けられた被回転部材に連動する駆動歯車によって回転駆動される、玩具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、装飾部材を動かして楽しむ玩具に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、基台上の回転テーブルおよび回転カップを、遊星歯車機構を用いて一体に回転させる技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
登録実用新案第３００３４４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、遊星歯車機構を用いた技術が開示されているが、遊星歯車を用いる場合、遊星歯車を設けるための一定のスペースが必要であることや所望の動きをさせるための歯車の調整などが複雑になるなどの問題があるため、遊星歯車機構を用いない簡易な構成で所定の部材に所望の動きをさせることが可能な興趣性の高い玩具を提供することが求められる。
【課題を解決するための手段】
【０００５】
本開示の技術に係る玩具の一態様は以下の通りである。
【０００６】
（１）
装飾部材が取り付けられた第１端部とその反対側の第２端部とを有する第１部材と、
上記第２端部が保持され、第１位置を中心としてその第２端部を第１経路で移動させるように動作する第２部材と、を備え、
上記第１端部は、上記第２部材の動作によって上記第２端部が上記第１経路で移動するときに、第２位置を中心として上記第１経路と略合同な第２経路で移動する、玩具。
【０００７】
（２）
（１）に記載の玩具であって、
上記第２部材の動作によって上記第２端部が上記第１経路で移動するときに、上記第１端部を、上記第２経路で移動させる第３部材を備える、玩具。
【０００８】
（３）
（２）に記載の玩具であって、
上記第２端部が上記第２部材の移動により上記第２経路に沿って移動するときに、上記装飾部材の向きは特定の方向に向いている、玩具。
【０００９】
（４）
（３）に記載の玩具であって、
上記第１部材は、複数個設けられている、玩具。
【００１０】
（５）
（４）に記載の玩具であって、
上記複数の第１部材は、所定の間隔をあけて互いに接触しないように配置される、
玩具。
（【００１１】以降は省略されています）
