公開番号2025127170
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023734
出願日2024-02-20
発明の名称無線タグ通信装置
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G01S 13/75 20060101AFI20250825BHJP(測定;試験)
要約【課題】無線タグの情報を短時間で読み取れる無線タグ通信装置を提供する。
【解決手段】実施形態に係る無線タグ通信装置は、複数のアンテナと、読取装置と、駆動装置とを有する。複数のアンテナは、無線タグが付された物品が載置されるテーブルの下側に配置される。読取装置は、アンテナを介して無線タグと通信を行い、物品が載置されるテーブル上の載置範囲内にある無線タグから情報を読み取る。駆動装置は、複数のアンテナの全体の軌跡を複数のアンテナが分担して描くように複数のアンテナを移動させる。
【選択図】図3
特許請求の範囲【請求項１】
無線タグが付された物品が載置されるテーブルの下側に配置される複数のアンテナと、
前記アンテナを介して前記無線タグと通信を行い、前記物品が載置される前記テーブル上の載置範囲内にある前記無線タグから情報を読み取る読取装置と、
前記複数のアンテナの全体の軌跡を前記複数のアンテナが分担して描くように前記複数のアンテナを移動させる駆動装置と、
を有する、無線タグ通信装置。
続きを表示（約 490 文字）【請求項２】
前記駆動装置は、前記複数のアンテナが同一の円の周に沿って移動するように、前記アンテナを移動させる、
請求項１に記載の無線タグ通信装置。
【請求項３】
前記複数のアンテナは、前記円の中心に対して均等な角度で配置されたＮ個（Ｎは２以上の整数）のアンテナであり、
前記駆動装置は、前記Ｎ個のアンテナの各々が前記円の中心の周りに（３６０／Ｎ）度移動するように、前記Ｎ個のアンテナを移動させる、
請求項２に記載の無線タグ通信装置。
【請求項４】
前記複数のアンテナは、一本の直線に沿って配置されており、
前記駆動装置は、前記複数のアンテナのひとつが前記複数のアンテナの他のひとつの位置に来るように、前記複数のアンテナを前記直線に沿って移動させる、
請求項１に記載の無線タグ通信装置。
【請求項５】
前記複数のアンテナは、一本の直線に沿って配置されており、
前記駆動装置は、前記複数のアンテナを互いに同期させて前記直線に沿って移動させる、
請求項１に記載の無線タグ通信装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、無線タグ通信装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年は、会計処理を行うために、従来まで使われていたバーコードの代わりに無線タグを用いることが増えている。
【０００３】
そのようなシステムでは、無線タグを物品に付しておき、無線タグ通信装置により無線タグを検出し、無線タグから情報を読み取る。無線タグは、電磁波の照射を受けると、それに応答して電磁波を送信する。無線タグ通信装置は、電磁波を放射するアンテナを移動させ、それに応答する無線タグから送信される電磁波をアンテナで受信することにより、無線タグを検知し、無線タグから情報を読み取る。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２１９２８４号公報
特開２０２３－０３５６２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
無線タグ通信装置には、無線タグの情報を短時間で読み取れることが望まれる。
【０００６】
本発明が解決しようとする課題は、無線タグの情報を短時間で読み取れる無線タグ通信装置を提供することである。
【課題を解決するための手段】
【０００７】
実施形態に係る無線タグ通信装置は、複数のアンテナと、読取装置と、駆動装置とを有する。複数のアンテナは、無線タグが付された物品が載置されるテーブルの下側に配置される。読取装置は、アンテナを介して無線タグと通信を行い、物品が載置されるテーブル上の載置範囲内にある無線タグから情報を読み取る。駆動装置は、複数のアンテナの全体の軌跡を複数のアンテナが分担して描くように複数のアンテナを移動させる。
【図面の簡単な説明】
【０００８】

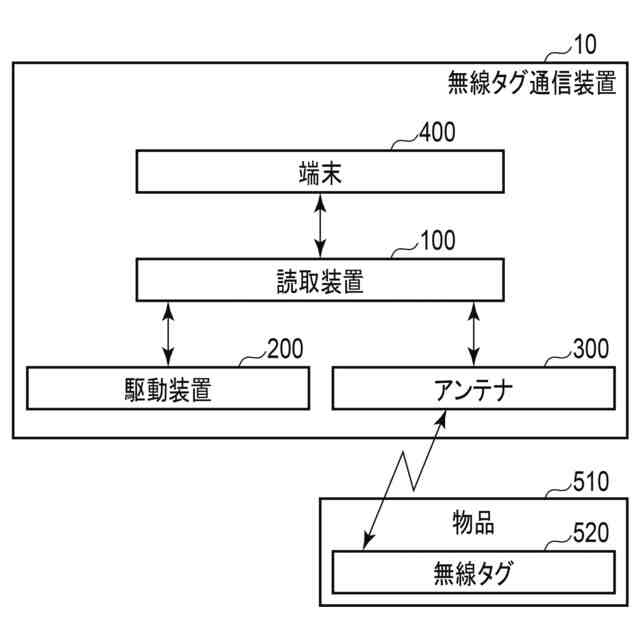

図１は、実施形態に係る無線タグ通信装置の構成の一例を示すブロック図である。

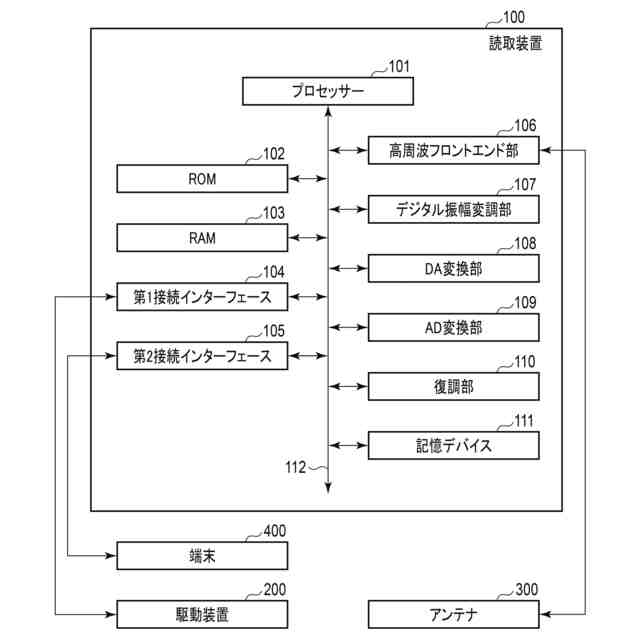

図２は、図１に示す読取装置の構成の一例を示すブロック図である。
図３は、第１実施形態に係る無線タグ通信装置の構成の一例を模式的に示す側面図である。

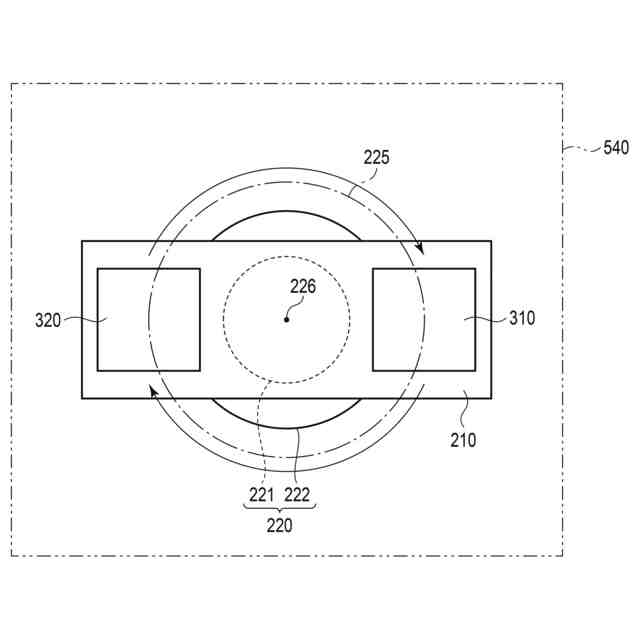

図４は、第１実施形態に係る無線タグ通信装置の構成の一例を模式的に示す平面図である。

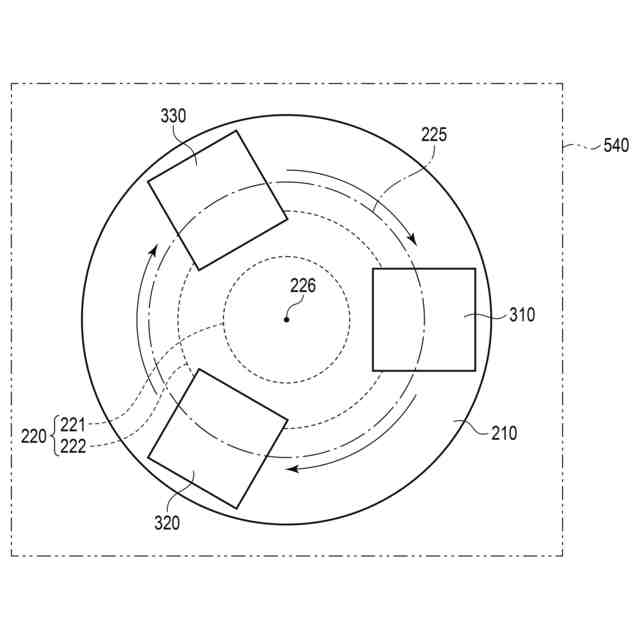

図５は、第１実施形態の第１変形例に係る無線タグ通信装置の構成の一例を模式的に示す平面図である。

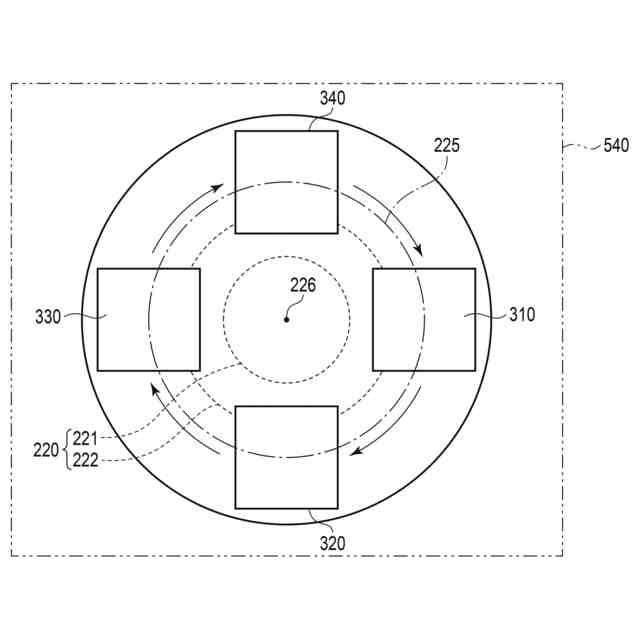

図６は、第１実施形態の第２変形例に係る無線タグ通信装置の構成の一例を模式的に示す平面図である。

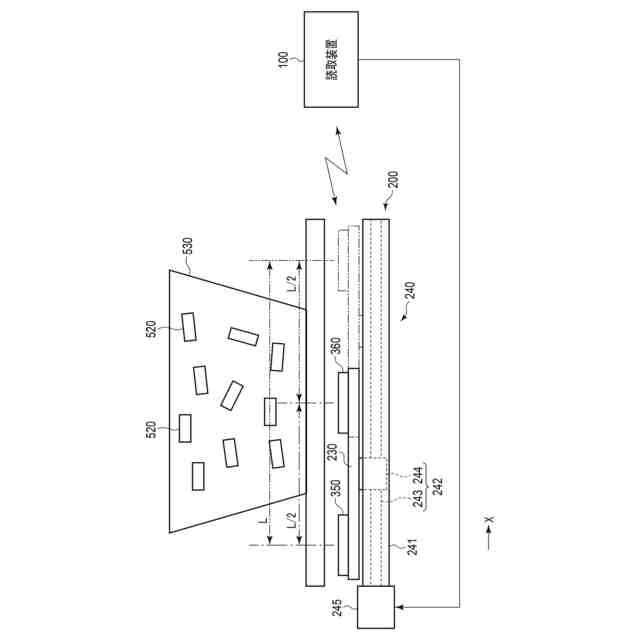

図７は、第２実施形態に係る無線タグ通信装置の構成の一例を模式的に示す側面図である。

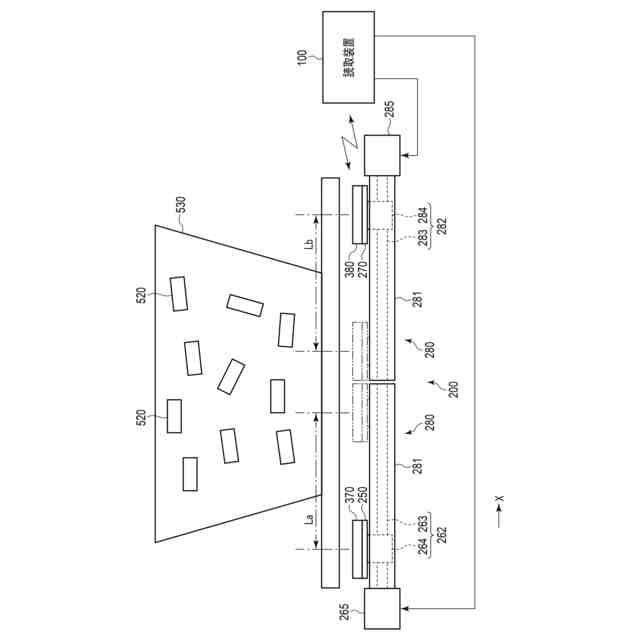

図８は、第３実施形態に係る無線タグ通信装置の構成の一例を模式的に示す側面図である。
【発明を実施するための形態】
【０００９】
以下、実施形態について図面を参照して説明する。実施形態の説明において参照する各図面は、各部の縮尺を適宜変更している場合がある。また、各図面は、説明のため、構成を省略して示している場合がある。
【００１０】
（無線タグ通信装置）
まず、図１を参照して、実施形態に係る無線タグ通信装置１０について説明する。図１は、実施形態に係る無線タグ通信装置１０の構成の一例を示すブロック図である。
（【００１１】以降は省略されています）
