発明の名称回転電機用の端末モジュール
出願人住友電装株式会社
代理人個人,個人
主分類H02K 5/22 20060101AFI20250828BHJP(電力の発電,変換,配電)
要約【課題】簡単な構成により回転電機から伝達される振動を低減できる端末モジュールを提供する。
【解決手段】端末モジュール100は、回転電機を構成するステータと、端子台80との間を電気的に接続する。端末モジュール100は、複数のバスバ10,20,30,40と、複数のバスバ10,20,30,40を覆う保持部材50とを備えている。複数のバスバ10,20,30は、第1端部11,21,31と第2端部12,22,32との間に位置し、第1方向Xに延在する長尺状の延在部13,23,33と、延在部13,23,33と第2端部12,22、32との間に位置する中間部とを有している。延在部13,23,33は、ステータから端子台80に向けて伝達される振動を低減可能に構成されている。
【選択図】図1
特許請求の範囲【請求項１】
回転電機を構成するステータと、端子台との間を電気的に接続する回転電機用の端末モジュールであって、
金属板材により一体形成された複数のバスバと、
電気絶縁性の樹脂により形成されて前記複数のバスバを覆うとともに前記複数のバスバ同士の間に介在する保持部材と、を備え、
前記回転電機の軸線方向及び周方向を、それぞれ第１方向及び第２方向とするとき、
前記複数のバスバは、
前記端子台と電気的に接続される第１端部と、
前記ステータのコイルと電気的に接続される第２端部と、
前記第１端部と前記第２端部との間に位置し、前記第１方向に延在する長尺状の延在部と、
前記延在部と前記第２端部との間に位置し、前記保持部材により覆われる中間部と、を有し、前記第２方向において並んで配置される第１バスバ、第２バスバ、及び第３バスバを含んでおり、
前記第１端部と前記延在部とは連続して前記第１方向に延びる平板状であり、
前記延在部は、前記ステータから前記端子台に向けて伝達される振動を低減可能に構成されている、
回転電機用の端末モジュール。
続きを表示（約 1,300 文字）【請求項２】
電気絶縁性の樹脂により形成されて前記第１バスバ、前記第２バスバ、及び前記第３バスバの各々の前記延在部を一体的に覆う連結部材を備えている、
請求項１に記載の回転電機用の端末モジュール。
【請求項３】
前記連結部材は、前記延在部の各々が前記第１方向において貫通する複数の孔を有しており、
前記第１バスバ、前記第２バスバ、及び前記第３バスバのうち少なくとも１つの前記延在部と、前記連結部材とは、前記連結部材が当該延在部に対して前記第１方向に相対移動することを凹凸の関係により規制する規制部を有している、
請求項２に記載の回転電機用の端末モジュール。
【請求項４】
前記規制部は、前記第１バスバ、前記第２バスバ、及び前記第３バスバのうち少なくとも１つの前記延在部から前記孔の内周面に向けて突出する凸部と、前記内周面に形成された凹部と、を含んでいる、
請求項３に記載の回転電機用の端末モジュール。
【請求項５】
前記凸部は、前記延在部のうち前記第１方向における中央部よりも前記第１端部に近い位置に設けられている、
請求項４に記載の回転電機用の端末モジュール。
【請求項６】
前記第１バスバ、前記第２バスバ、及び前記第３バスバの各々の前記中間部は、前記第２方向に延びる長尺状の本体部と、前記本体部から屈曲して前記第１方向において前記延在部とは反対側に延びるとともに前記第２端部に連結される脚部と、を有している、
請求項１に記載の回転電機用の端末モジュール。
【請求項７】
前記保持部材は、前記第１バスバ、第２バスバを覆うとともに前記第１バスバと前記第２バスバとの間に介在する第１保持部と、前記第１保持部及び前記第３バスバを覆う第２保持部と、を有している、
請求項６に記載の回転電機用の端末モジュール。
【請求項８】
前記回転電機の径方向を、第３方向とするとき、
前記第３バスバは、前記第３バスバの前記延在部と前記中間部との間に屈曲部を有しており、
前記屈曲部は、前記延在部から屈曲して前記第３方向の内側に延びる部分を有している、
請求項７に記載の回転電機用の端末モジュール。
【請求項９】
前記第１保持部は、前記第３バスバの一部分が嵌合する溝部を有しており、
前記溝部は、前記一部分が当接する底面と、前記第２方向において前記底面の両側から立ち上がる一対の側面と、を備え、
前記一対の側面は、前記一部分を前記第２方向に挟んでいる、
請求項７または請求項８に記載の回転電機用の端末モジュール。
【請求項１０】
前記複数のバスバは、前記コイルの中性線と電気的に接続される第４バスバを含んでおり、
前記第１保持部は、前記第３バスバの前記第１方向の一端面が当接される第１当接面と、前記第１方向において前記第１当接面とは反対側に位置するとともに、前記第４バスバが当接される第２当接面と、を有するベース部を備えており、
前記第２保持部は、前記第４バスバを覆っている、
請求項７に記載の回転電機用の端末モジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、回転電機用の端末モジュールに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、電動機と、電動機に電力を供給する電源回路との間を電気的に接続するバスバが開示されている。このバスバは、電源回路の端子台に取り付けられる一端側の端子部と、電動機のステータ端子に取り付けられる他端側の端子部と、両端子部に接合されて端子部同士の間を電気的に接続する本体部とを有している。
【０００３】
本体部は、可撓性を有する導体により構成されている。
こうしたバスバによれば、電動機から伝達される振動が可撓性を有する本体部によって吸収される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－９７８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、こうしたバスバを備える回転電機用の端末モジュールにおいては、バスバの本体部と端子部とが別体にて設けられているため、部品点数が増加するとともに、本体部と端子部とを接合する手間を要する。
【０００６】
本開示の目的は、簡単な構成により回転電機から伝達される振動を低減できる回転電機用の端末モジュールを提供することにある。
【課題を解決するための手段】
【０００７】
本開示の回転電機用の端末モジュールは、回転電機を構成するステータと、端子台との間を電気的に接続する回転電機用の端末モジュールであって、金属板材により一体形成された複数のバスバと、電気絶縁性の樹脂により形成されて前記複数のバスバを覆うとともに前記複数のバスバ同士の間に介在する保持部材と、を備え、前記回転電機の軸線方向及び周方向を、それぞれ第１方向及び第２方向とするとき、前記複数のバスバは、前記端子台と電気的に接続される第１端部と、前記ステータのコイルと電気的に接続される第２端部と、前記第１端部と前記第２端部との間に位置し、前記第１方向に延在する長尺状の延在部と、前記延在部と前記第２端部との間に位置し、前記保持部材により覆われる中間部と、を有し、前記第２方向において並んで配置される第１バスバ、第２バスバ、及び第３バスバを含んでおり、前記延在部は、前記ステータから前記端子台に向けて伝達される振動を低減可能に構成されている。
【発明の効果】
【０００８】
本開示によれば、簡単な構成により回転電機から伝達される振動を低減できる。
【図面の簡単な説明】
【０００９】

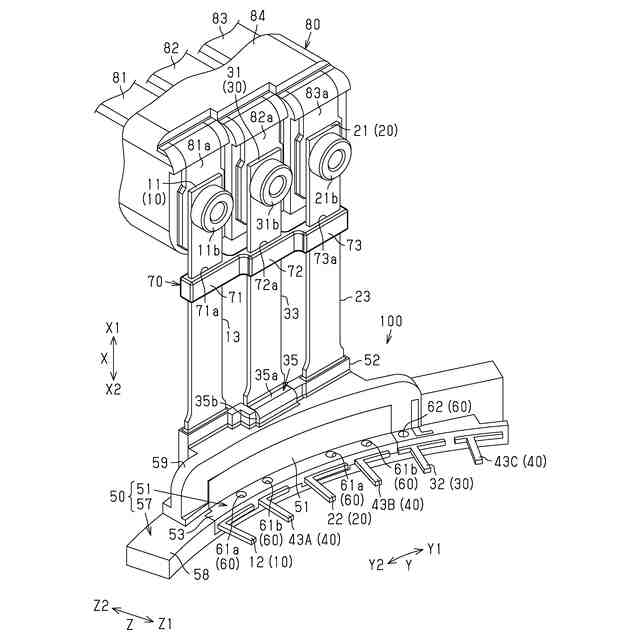

図１は、回転電機用の端末モジュールの一実施形態について、端子台に取り付けられた端末モジュールを示す斜視図である。

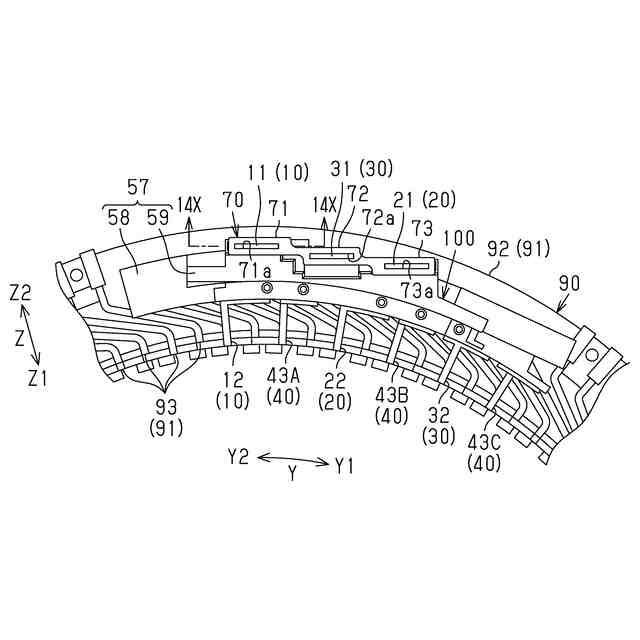

図２は、図１の端末モジュールについて、ステータに取り付けられた状態を示す平面図である。

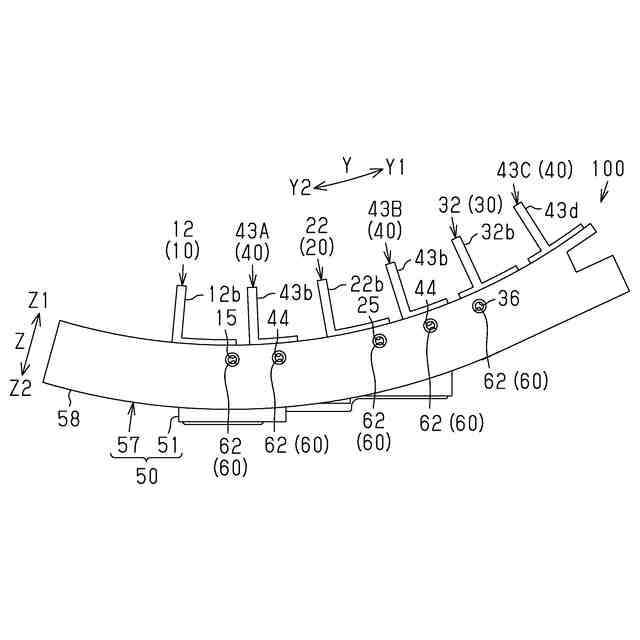

図３は、図１の端末モジュールを示す下面図である。

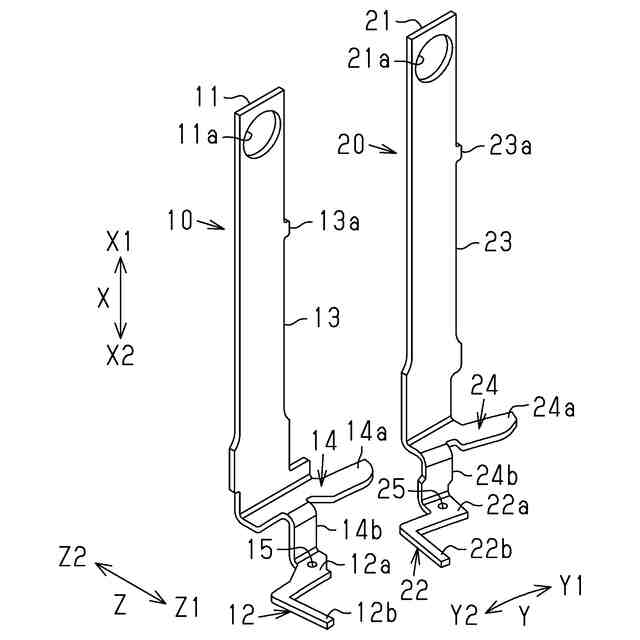

図４は、第１バスバ及び第２バスバを示す斜視図である。

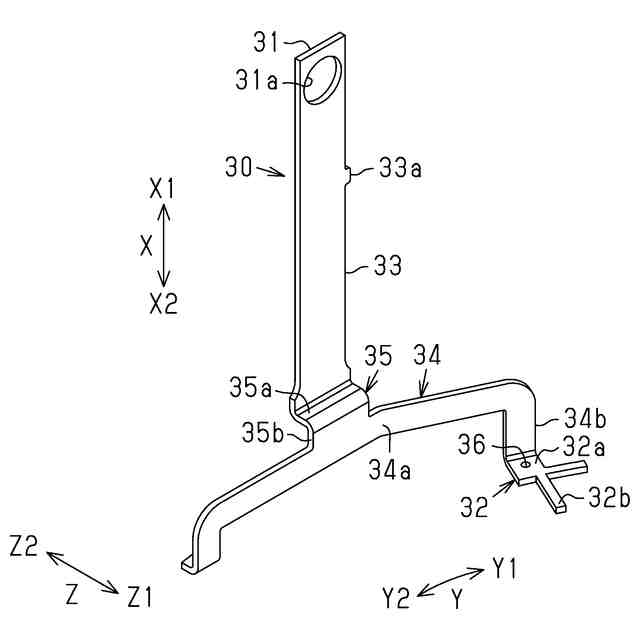

図５は、第３バスバを示す斜視図である。

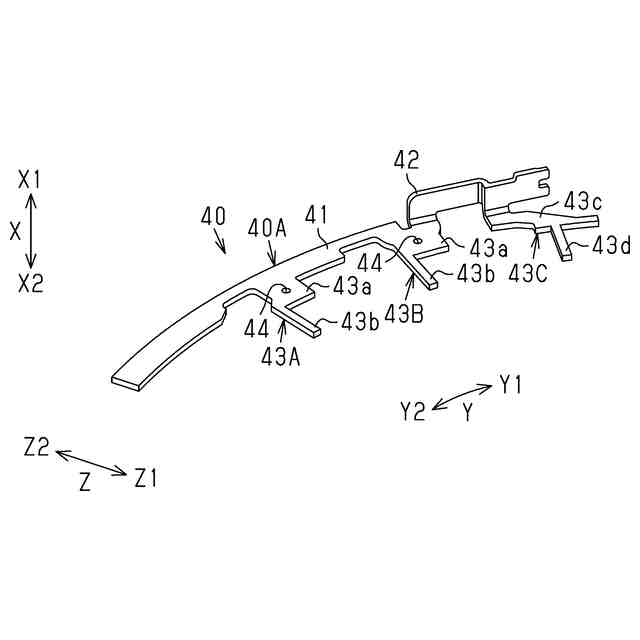

図６は、第４バスバを示す斜視図である。

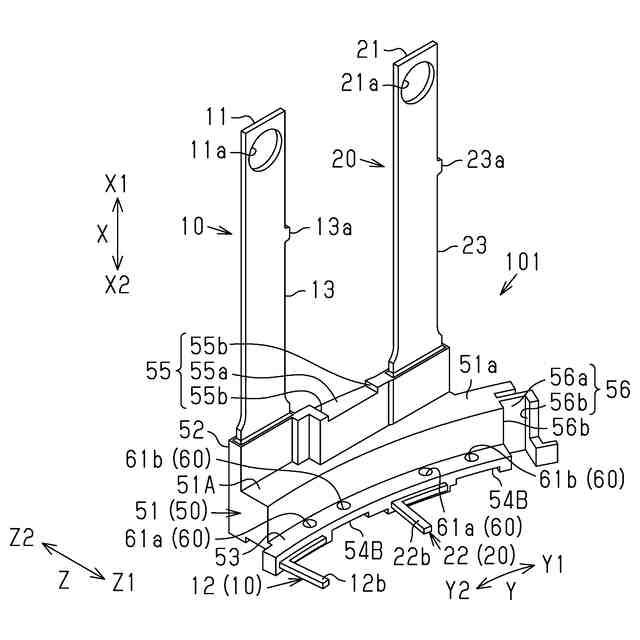

図７は、一次モールド体を示す斜視図である。
図８は、図７の一次モールド体を示す下面図である。
図９は、図７の一次モールド体の成形工程を示す図であって、第１成形型のキャビティ内に溶融樹脂が充填された状態を示す断面図である。
図１０は、一次モールド体、第３バスバ、及び第４バスバを分離して示す斜視図である。
図１１は、一次モールド体に第３バスバ及び第４バスバが取付けられた状態を示す平面図である。
図１２は、一次モールド体に第３バスバ及び第４バスバが取付けられた状態を示す下面図である。
図１３は、二次モールド体の成形工程を示す図であって、第２成形型のキャビティ内に溶融樹脂が充填された状態を示す断面図である。

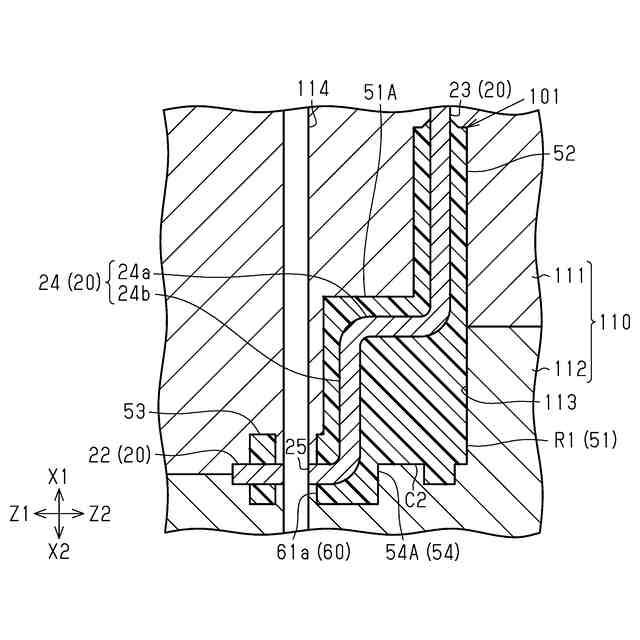

図１４は、図２の１４Ｘ－１４Ｘ線に沿った断面図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示の回転電機用の端末モジュールは、
［１］回転電機を構成するステータと、端子台との間を電気的に接続する回転電機用の端末モジュールであって、金属板材により一体形成された複数のバスバと、電気絶縁性の樹脂により形成されて前記複数のバスバを覆うとともに前記複数のバスバ同士の間に介在する保持部材と、を備え、前記回転電機の軸線方向及び周方向を、それぞれ第１方向及び第２方向とするとき、前記複数のバスバは、前記端子台と電気的に接続される第１端部と、前記ステータのコイルと電気的に接続される第２端部と、前記第１端部と前記第２端部との間に位置し、前記第１方向に延在する長尺状の延在部と、前記延在部と前記第２端部との間に位置し、前記保持部材により覆われる中間部と、を有し、前記第２方向において並んで配置される第１バスバ、第２バスバ、及び第３バスバを含んでおり、前記延在部は、前記ステータから前記端子台に向けて伝達される振動を低減可能に構成されている。
