公開番号2025121068
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016260
出願日2024-02-06
発明の名称コネクタ及びコネクタ装置
出願人住友電装株式会社
代理人弁理士法人暁合同特許事務所
主分類H01R 13/64 20060101AFI20250812BHJP(基本的電気素子)
要約【課題】小型化しやすいコネクタを提供する。
【解決手段】コネクタ10は、相手コネクタ60と嵌合可能なコネクタ10であって、第1方向に延びるキャビティ22を有するハウジング20と、キャビティ22内に配される端子11と、ハウジング20に対して待機位置と検知位置との間で移動可能に組み付けられる検知部材40と、を備え、ハウジング20には、キャビティ22内に配され且つ第1方向に直交する第2方向に弾性変形可能とされるランス24が形成され、ランス24は、検知部材40と第2方向に対向し、検知部材40は、ハウジング20と相手コネクタ60との嵌合が完了していない場合に待機位置から検知位置への移動を規制され、ハウジング20と相手コネクタ60との嵌合が完了している場合に待機位置から検知位置への移動を許容され、検知部材40は、検知部材40が待機位置にある場合に、ランス24が第2方向の一方側に弾性変形するときにランス24の撓み量を一定範囲に抑える過度撓み規制部42Bを備える。
【選択図】図5
特許請求の範囲【請求項１】
相手コネクタと嵌合可能なコネクタであって、
第１方向に延びるキャビティを有するハウジングと、
前記キャビティ内に配される端子と、
前記ハウジングに対して待機位置と検知位置との間で移動可能に組み付けられる検知部材と、を備え、
前記ハウジングには、前記キャビティ内に配され且つ前記第１方向に直交する第２方向に弾性変形可能とされるランスが形成され、
前記ランスは、前記検知部材と前記第２方向に対向し、
前記検知部材は、前記ハウジングと前記相手コネクタとの嵌合が完了していない場合に前記待機位置から前記検知位置への移動を規制され、前記ハウジングと前記相手コネクタとの嵌合が完了している場合に前記待機位置から前記検知位置への移動を許容され、
前記検知部材は、前記検知部材が前記待機位置にある場合に、前記ランスが前記第２方向の一方側に弾性変形するときに前記ランスの撓み量を一定範囲に抑える過度撓み規制部を備える、コネクタ。
続きを表示（約 580 文字）【請求項２】
前記ハウジングは、前記ランスが延出される第１壁部と、前記第１壁部から延びるロックアームと、を備える、請求項１に記載のコネクタ。
【請求項３】
前記ハウジングは、前記ランスが延出される第１壁部を備え、
前記第１壁部には、前記ランスの先端部を前記第１方向に露出する凹部が形成されている、請求項１または請求項２に記載のコネクタ。
【請求項４】
前記ハウジングは、前記ランスが延出される第１壁部を備え、
前記第１壁部は、前記検知部材と摺接する摺接面を有し、
前記ランスは、前記検知部材と対向し且つ前記摺接面より前記第２方向の他方側に配される対向面を有する、請求項１または請求項２に記載のコネクタ。
【請求項５】
前記ハウジングは、前記ランスが延出される第１壁部を備え、
前記検知部材は、前記第１壁部に摺接する本体部と、前記本体部から前記第１方向に延びるアーム部と、を備え、
前記過度撓み規制部は、前記アーム部に形成され、前記第１壁部より前記第２方向の一方側に配されている、請求項１または請求項２に記載のコネクタ。
【請求項６】
請求項１または請求項２に記載のコネクタと、
前記ハウジングに嵌合可能な相手コネクタと、を備える、コネクタ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタ及びコネクタ装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、ハウジングと、ハウジングのキャビティに収容される端子金具と、を備えたコネクタが開示されている。キャビティを構成する周壁部には、弾性変形可能なランスが形成されている。キャビティに挿入された端子金具は、ランスによって抜け止めされている。端子金具をキャビティから抜き取る際には、治具を用いてランスを撓ませ、端子金具に対するランスの係止を解除する。ハウジングには、ランスに対して、ランスの撓み許容空間を空けて対向する支持板が形成されている。治具を用いてランスを撓ませたときに、ランスが支持板に当たることによって、ランスの過度の撓みが防止される。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－１１５３４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のコネクタは、ランスの過度撓みを規制するための支持板が、撓み許容空間を空け
てランスと対向し、周壁部を覆うように配置されている。そのため、ハウジングに支持板を設けることによって、コネクタの全体が大型化する場合がある。
【０００５】
本開示は上記のような事情に基づいて完成されたものであって、小型化しやすいコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、相手コネクタと嵌合可能なコネクタであって、第１方向に延びるキャビティを有するハウジングと、前記キャビティ内に配される端子と、前記ハウジングに対して待機位置と検知位置との間で移動可能に組み付けられる検知部材と、を備え、前記ハウジングには、前記キャビティ内に配され且つ前記第１方向に直交する第２方向に弾性変形可能とされるランスが形成され、前記ランスは、前記検知部材と前記第２方向に対向し、前記検知部材は、前記ハウジングと前記相手コネクタとの嵌合が完了していない場合に前記待機位置から前記検知位置への移動を規制され、前記ハウジングと前記相手コネクタとの嵌合が完了している場合に前記待機位置から前記検知位置への移動を許容され、前記検知部材は、前記検知部材が前記待機位置にある場合に、前記ランスが前記第２方向の一方側に弾性変形するときに前記ランスの撓み量を一定範囲に抑える過度撓み規制部を備える、コネクタである。
【０００７】
また、本開示のコネクタ装置は、上記のコネクタと、前記ハウジングに嵌合可能な相手コネクタと、を備える、コネクタ装置である。
【発明の効果】
【０００８】
本開示によれば、小型化しやすいコネクタを提供することができる。
【図面の簡単な説明】
【０００９】
図１は、実施形態にかかるコネクタの正面図である。

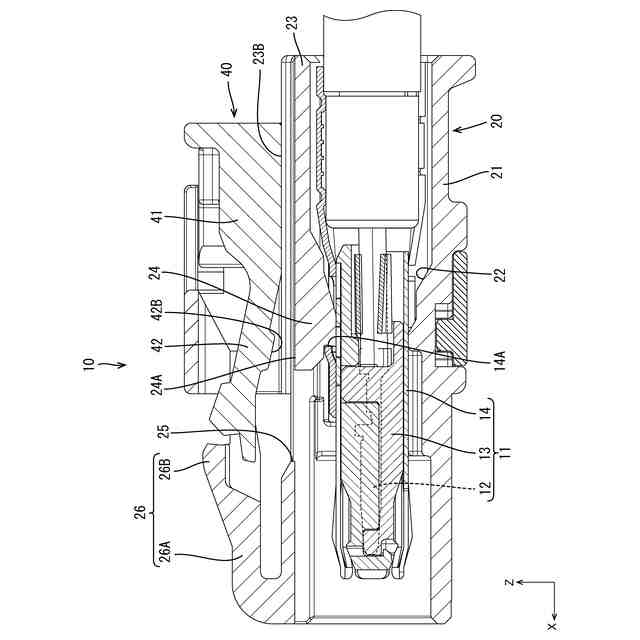

図２は、図１のＡ－Ａ断面において、検知部材が待機位置にある状態を示す図である。

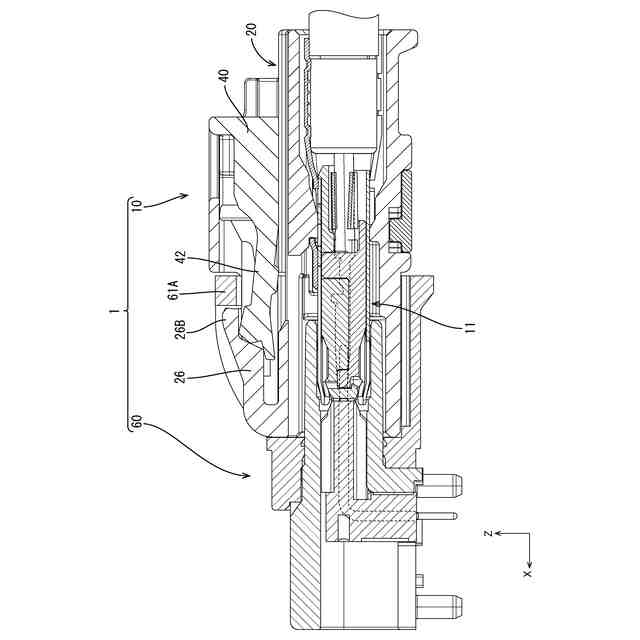

図３は、図１のＡ－Ａ断面において、検知部材が待機位置にあり、コネクタと相手コネクタとが嵌合完了した状態を示す図である。
図４は、図１のＡ－Ａ断面において、検知部材が検知位置にある状態を示す図である。

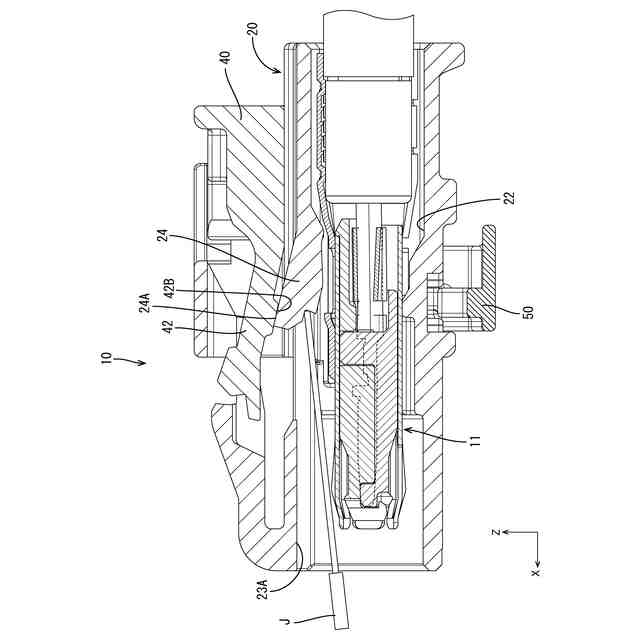

図５は、図１のＡ－Ａ断面において、端子のリペアを行う様子を示す図である。

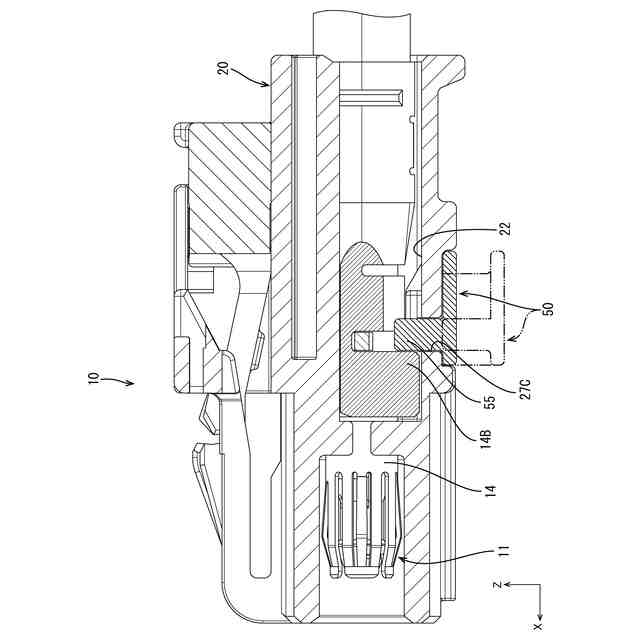

図６は、図１のＢ－Ｂ断面図である。

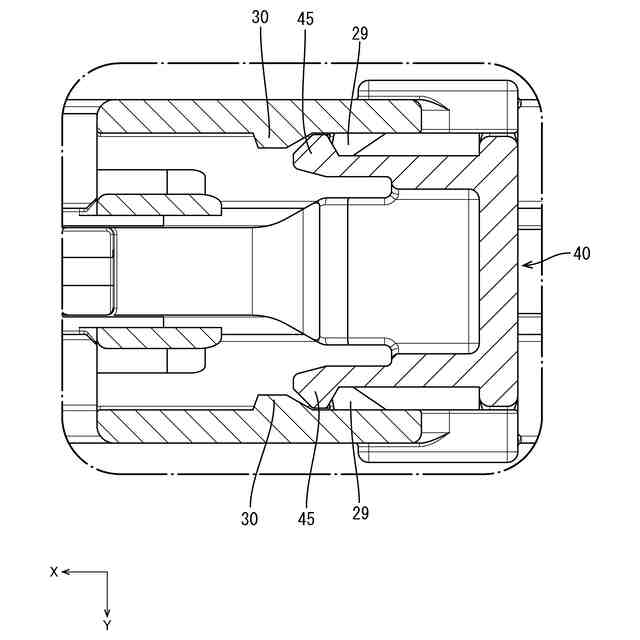

図７は、図１のＣ－Ｃ断面において、検知部材が待機位置にある状態を示す図である。

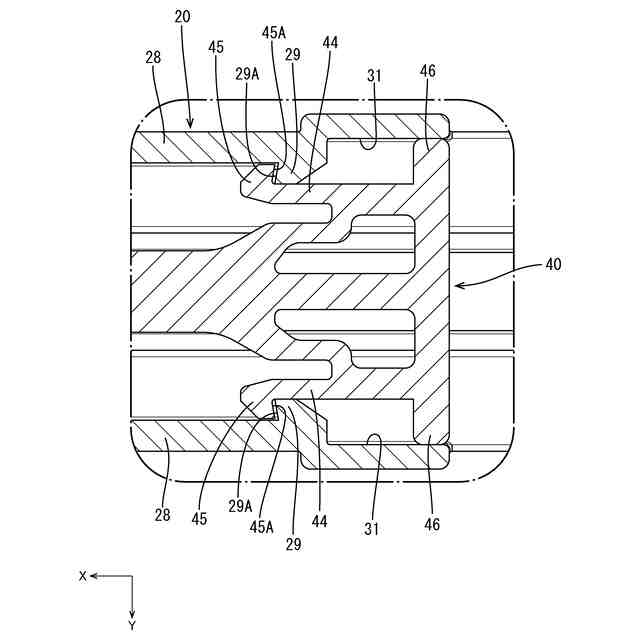

図８は、図１のＤ－Ｄ断面において、検知部材が待機位置にある状態を示す図である。

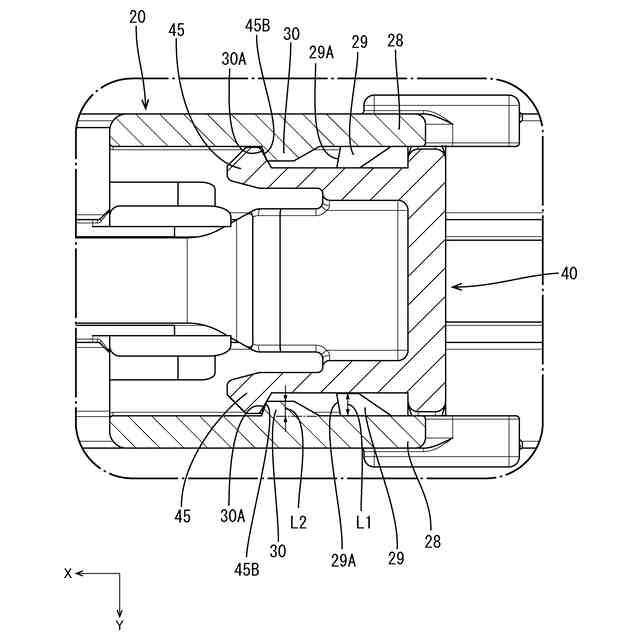

図９は、図１のＤ－Ｄ断面において、検知部材が検知位置にある状態を示す図である。
図１０は、コネクタの側面図である。
図１１は、図１０のＥ－Ｅ断面図である。
図１２は、図１０のＦ－Ｆ断面において、リテーナが仮係止位置にある状態を示す図である。
図１３は、図１０のＥ－Ｅ断面において、リテーナが仮係止位置にある状態を示す図である。
図１４は、ハウジングの斜視図である。
図１５は、図１のＣ－Ｃ断面において、ハウジングを示す図である。
図１６は、リテーナの斜視図である。
図１７は、検知部材の後方斜視図である。
図１８は、検知部材の前方斜視図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列挙して説明する。
［１］本開示のコネクタは、相手コネクタと嵌合可能なコネクタであって、第１方向に延びるキャビティを有するハウジングと、前記キャビティ内に配される端子と、前記ハウジングに対して待機位置と検知位置との間で移動可能に組み付けられる検知部材と、を備え、前記ハウジングには、前記キャビティ内に配され且つ前記第１方向に直交する第２方向に弾性変形可能とされるランスが形成され、前記ランスは、前記検知部材と前記第２方向に対向し、前記検知部材は、前記ハウジングと前記相手コネクタとの嵌合が完了していない場合に前記待機位置から前記検知位置への移動を規制され、前記ハウジングと前記相手コネクタとの嵌合が完了している場合に前記待機位置から前記検知位置への移動を許容され、前記検知部材は、前記検知部材が前記待機位置にある場合に、前記ランスが前記第２方向の一方側に弾性変形するときに前記ランスの撓み量を一定範囲に抑える過度撓み規制部を備える。
（【００１１】以降は省略されています）
