公開番号2025129582
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026310
出願日2024-02-26
発明の名称コネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/42 20060101AFI20250829BHJP(基本的電気素子)
要約【課題】組付性を向上することができるコネクタを提供する。
【解決手段】第1端子7と、第1端子7と電気的に接続される第2端子9と、締結により、第1端子7と第2端子9とを電気的に接続するネジ部材61とを備えたコネクタ1において、ネジ部材61を、第1端子7に一体に設け、第2端子9に、ネジ部材61に締結されるナット75を、回転可能に一体に組付けた。
【選択図】図3
特許請求の範囲【請求項１】
第１端子と、
前記第１端子と電気的に接続される第２端子と、
締結により、前記第１端子と前記第２端子とを電気的に接続するネジ部材と、
を備え、
前記ネジ部材は、前記第１端子と前記第２端子とのうち一方に一体に設けられ、
前記第１端子と前記第２端子とのうち他方には、前記ネジ部材に締結されるナットが、回転可能に一体に組付けられているコネクタ。
続きを表示（約 330 文字）【請求項２】
前記ナットは、前記他方に対して、前記ネジ部材の軸線と交差する方向に傾くことが可能に配置されている請求項１に記載のコネクタ。
【請求項３】
前記他方には、前記他方を貫通して形成された配置孔が設けられ、
前記ナットには、外径が前記配置孔の内径より小さく設定され前記配置孔の内部に配置される挿通部と、前記配置孔の径より大きく設定され前記配置孔の外部に配置される規制部とが設けられ、
前記規制部は、前記他方の外面との間に隙間が形成されている請求項２に記載のコネクタ。
【請求項４】
前記挿通部の端部には、前記配置孔の径より大きく設定された抜け止め部が設けられている請求項３に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、コネクタとしては、第１端子としてのバスバと、バスバと電気的に接続される第２端子としてのモータ端子と、締結により、バスバとモータ端子とを電気的に接続するネジ部材とを備えたものが知られている（特許文献１参照）。このコネクタでは、バスバとモータ端子とが重ね合わされた状態で、ネジ部材が締結される。ネジ部材を締結することにより、バスバとモータ端子とが接触されて、バスバとモータ端子とが電気的に接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－７８９７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記特許文献１のようなコネクタでは、第１端子と第２端子とを重ね合わせた状態で、別部品であるネジ部材を、第１端子と第２端子とに締結している。このため、第１端子と第２端子との管理や取り扱いとは別に、ネジ部材の管理や取り扱いの必要があり、組付性が低下していた。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、組付性を向上することができるコネクタを提供することにある。
【課題を解決するための手段】
【０００６】
本実施形態に係るコネクタは、第１端子と、前記第１端子と電気的に接続される第２端子と、締結により、前記第１端子と前記第２端子とを電気的に接続するネジ部材と、を備え、前記ネジ部材は、前記第１端子と前記第２端子とのうち一方に一体に設けられ、前記第１端子と前記第２端子とのうち他方には、前記ネジ部材に締結されるナットが、回転可能に一体に組付けられている。
【発明の効果】
【０００７】
本発明によれば、組付性を向上することができるコネクタを提供することができる。
【図面の簡単な説明】
【０００８】
本実施形態に係るコネクタの斜視図である。
本実施形態に係るコネクタの分解斜視図である。

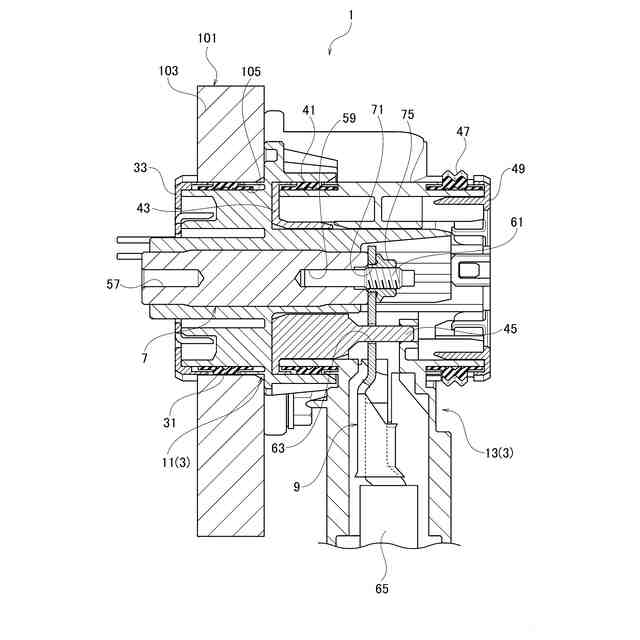

本実施形態に係るコネクタの断面図である。

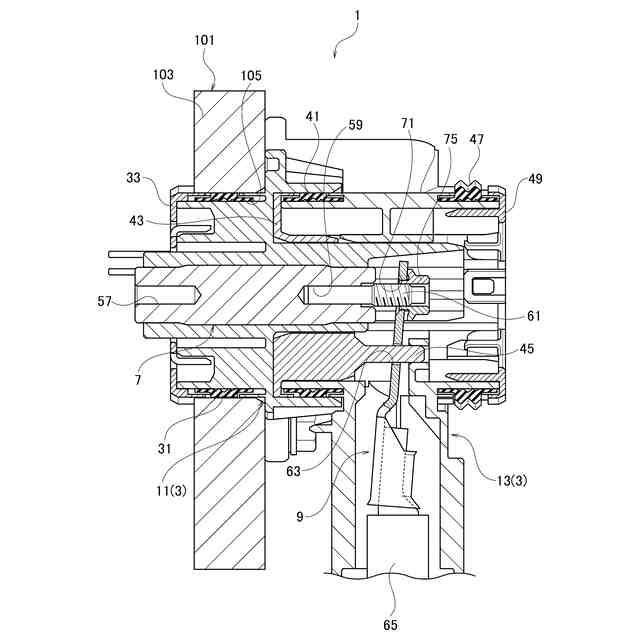

本実施形態に係るコネクタの第２端子が傾いて配置されたときの断面図である。
図４の要部拡大図である。
本実施形態に係るコネクタの第１ハウジングの斜視図である。
本実施形態に係るコネクタの第１ハウジングの分解斜視図である。
本実施形態に係るコネクタの第２ハウジングの斜視図である。
本実施形態に係るコネクタの第２ハウジングの分解斜視図である。
本実施形態に係るコネクタのカバーの斜視図である。
本実施形態に係るコネクタのカバーの分解斜視図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて本実施形態に係るコネクタについて詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
図１に示すように、本実施形態に係るコネクタ１は、例えば、車両に搭載された電気部品１０１に適用される。コネクタ１は、例えば、電気部品１０１と、車両に搭載され電源や機器などの他の電気部品（不図示）とを電気的に接続する。図１～図３に示すように、電気部品１０１には、例えば、ケーシング１０３の内部に相手端子（不図示）が収容されている。ケーシング１０３には、相手端子が配置される壁部を貫通して形成された貫通孔からなる配置部１０５が設けられている。配置部１０５には、コネクタ１が組付けられ、電気部品１０１とコネクタ１とが電気的に接続される。
（【００１１】以降は省略されています）
