公開番号2025138026
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036698
出願日2024-03-11
発明の名称コネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/42 20060101AFI20250917BHJP(基本的電気素子)
要約【課題】組付け時の作業性を向上させるコネクタを提供する。
【解決手段】コネクタ1は、第1締結部材70を収容自在として第1締結部材70の締結方向に沿った基準方向で貫通する収容孔23を有する絶縁ブロック20と、基準方向と直交する方向に貫通する貫通部11aが形成された平板状の接続部11を有し、外部から配索された電線100の端末に取り付けられるインナー端子10と、インナー端子10の貫通部11aに一部を貫通させつつ、絶縁ブロック20の側面部25に設けられた被締結部72に締結される第2締結部材71と、第1締結部材70の一部を貫通させる第1貫通孔41aと、第2締結部材71の一部を貫通させる第2貫通孔42aとを有し、アウター端子50とインナー端子10とを電気的に導通させるL形のバスバー40と、絶縁ブロック20を基準方向に沿って収容する筒状のハウジング60とを備える。
【選択図】図5
特許請求の範囲【請求項１】
アウター端子と、
前記アウター端子の基部に締結される第１締結部材と、
前記第１締結部材を収容自在として当該第１締結部材の締結方向に沿った基準方向で貫通する収容孔を有する絶縁ブロックと、
前記基準方向と直交する方向に貫通する貫通部が形成された平板状の接続部を有し、外部から配索された電線の端末に取り付けられるインナー端子と、
前記インナー端子の前記貫通部に一部を貫通させつつ、前記絶縁ブロックの側面部に設けられた被締結部に締結される第２締結部材と、
前記第１締結部材の一部を貫通させる第１貫通孔と、前記第２締結部材の一部を貫通させる第２貫通孔とを有し、前記アウター端子と前記インナー端子とを電気的に導通させるＬ形のバスバーと、
前記絶縁ブロックを前記基準方向に沿って収容する筒状のハウジングと、を備え、
前記アウター端子、前記インナー端子、前記絶縁ブロックの前記収容孔、前記バスバー、前記第１締結部材及び前記第２締結部材を１つずつ含む組み合わせは、１つの前記電線に対応し、かつ、複数ある、コネクタ。
続きを表示（約 600 文字）【請求項２】
前記アウター端子、前記インナー端子、前記絶縁ブロックの前記収容孔、前記バスバー、前記第１締結部材及び前記第２締結部材の前記組み合わせは、２つあり、
前記絶縁ブロックでは、一方の前記被締結部に一方の前記第２締結部材が締結される方向と、他方の前記被締結部に他方の前記第２締結部材が締結される方向とは、互いに並列に配置されている２つの前記収容孔を挟んで、互いに対向する、請求項１に記載のコネクタ。
【請求項３】
前記絶縁ブロックは、前記収容孔の開口のうち前記アウター端子に近い側の第１開口が形成されている正面部を有し、
前記バスバーは、
前記第１貫通孔が形成されている第１板部と、
前記第２貫通孔が形成されている第２板部と、を有し、
前記第１板部は、前記絶縁ブロックの前記正面部と接触し、
前記第２板部は、前記絶縁ブロックの前記側面部と接触する、請求項１又は２に記載のコネクタ。
【請求項４】
前記絶縁ブロックは、前記正面部の一部と前記側面部の一部とで連続するように、前記バスバーを収容する溝状のバスバー収容部を有する、請求項３に記載のコネクタ。
【請求項５】
前記絶縁ブロックは、互いに隣り合う一方の前記収容孔と他方の収容孔との間に、切り欠き部を有する、請求項１又は２に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、電線の端末に取り付けられた第１の端子と、外部コネクタ等と直接的に接続される第２の端子とを電気的に導通させるバスバーを、第１の端子と第２の端子との組み合わせごとに複数備えるコネクタがある。特許文献１は、バスバーの一端が第２の端子を兼ねる構成であるが、２つの端子付き電線に個別に接続される２つのバスバーを備えるコネクタに関する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５２２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示のコネクタでは、インナーハウジングによってハウジングの内部が覆われる前に、ハウジングの内部に、締結部材を用いて第１の端子と第２の端子とを組み付ける。そのため、当該コネクタの組付け時には、ハウジングの内部に対する作業が必然的に多くなることから、作業性をより向上させる点で改善の余地がある。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、組付け時の作業性を向上させるコネクタを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の態様に係るコネクタは、アウター端子と、アウター端子の基部に締結される第１締結部材と、第１締結部材を収容自在として第１締結部材の締結方向に沿った基準方向で貫通する収容孔を有する絶縁ブロックと、基準方向と直交する方向に貫通する貫通部が形成された平板状の接続部を有し、外部から配索された電線の端末に取り付けられるインナー端子と、インナー端子の貫通部に一部を貫通させつつ、絶縁ブロックの側面部に設けられた被締結部に締結される第２締結部材と、第１締結部材の一部を貫通させる第１貫通孔と、第２締結部材の一部を貫通させる第２貫通孔とを有し、アウター端子とインナー端子とを電気的に導通させるＬ形のバスバーと、絶縁ブロックを基準方向に沿って収容する筒状のハウジングと、を備え、アウター端子、インナー端子、絶縁ブロックの収容孔、バスバー、第１締結部材及び第２締結部材を１つずつ含む組み合わせは、１つの電線に対応し、かつ、複数ある。
【発明の効果】
【０００７】
本発明によれば、組付け時の作業性を向上させるコネクタを提供することができる。
【図面の簡単な説明】
【０００８】

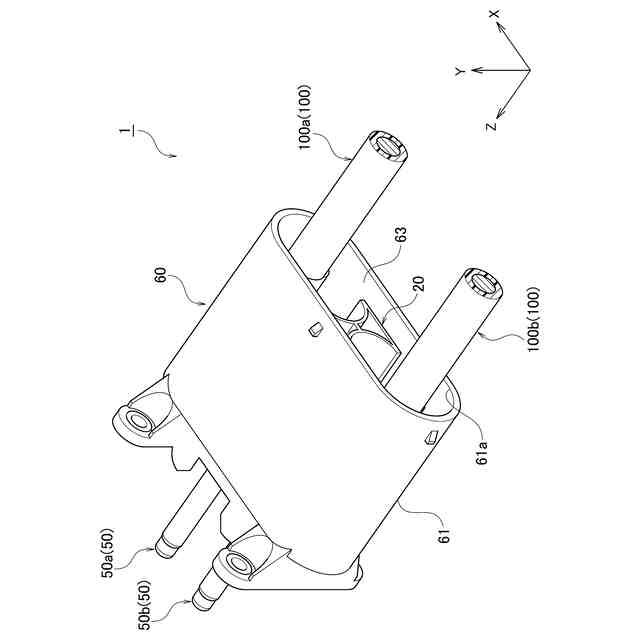

一実施形態に係るコネクタの斜視図である。

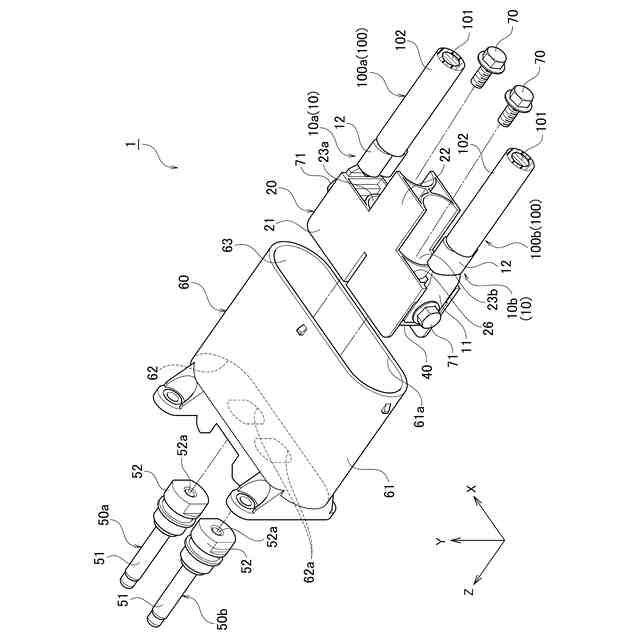

一実施形態に係るコネクタの一部分解図である。

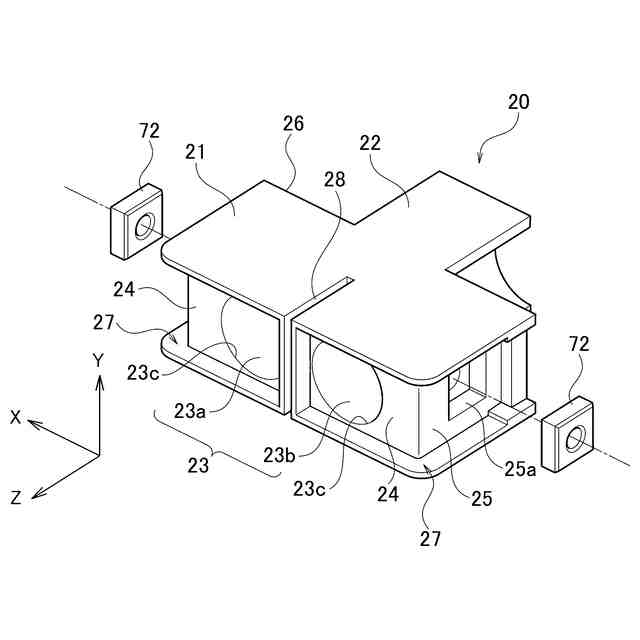

絶縁ブロックとナットとの分解斜視図である。

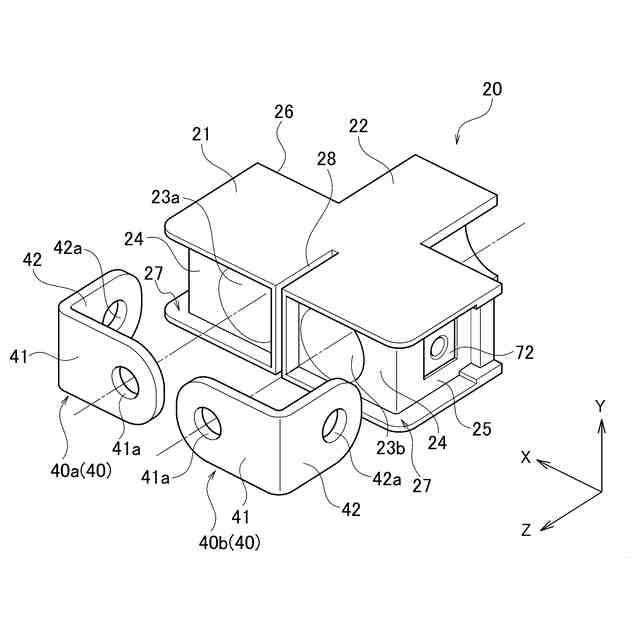

絶縁ブロックとバスバーとの分解斜視図である。

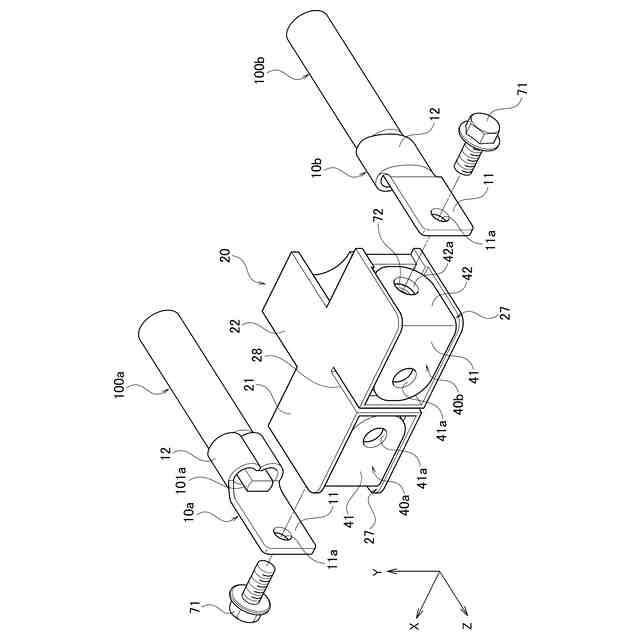

バスバーを保持した絶縁ブロックとインナー端子との分解斜視図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて一実施形態に係るコネクタについて詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
図１は、一実施形態に係るコネクタ１の斜視図である。図２は、コネクタ１の一部分解図である。
（【００１１】以降は省略されています）
