公開番号2025132257
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029687
出願日2024-02-29
発明の名称照明灯
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類B60Q 3/51 20170101AFI20250903BHJP(車両一般)
要約【課題】全長を短くすることが可能な照明灯を提供する。

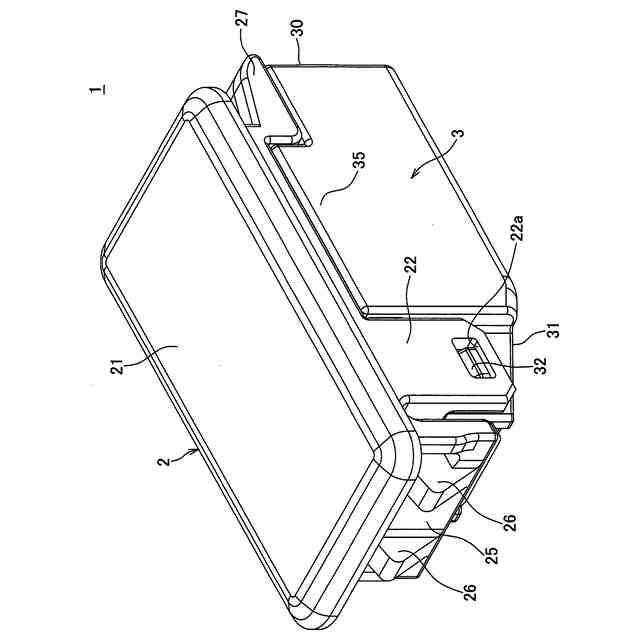

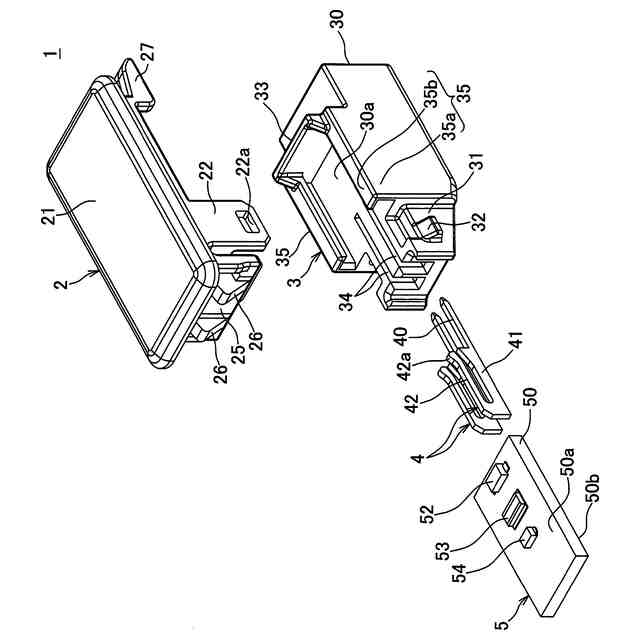

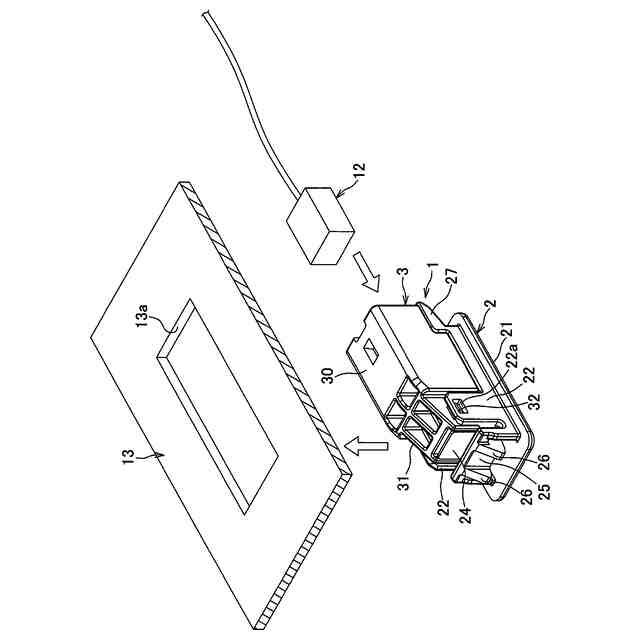

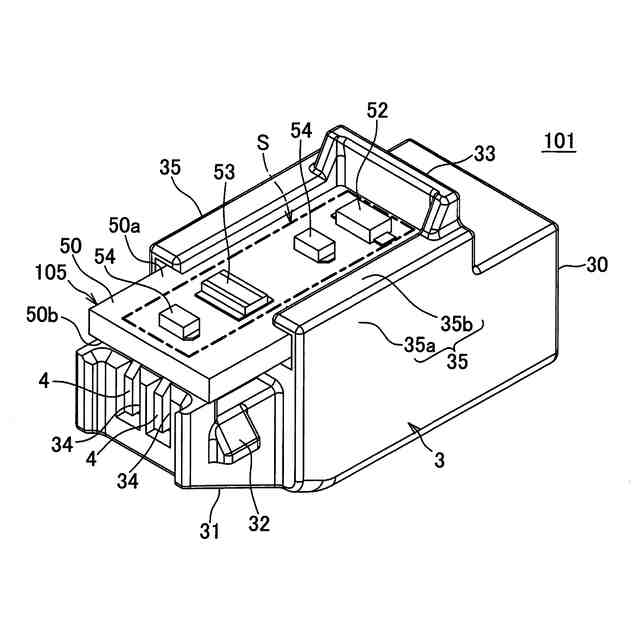

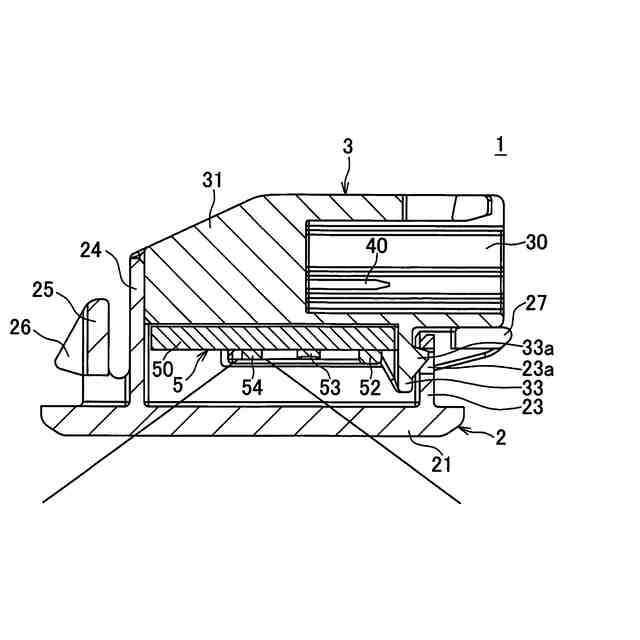

【解決手段】照明灯1は、光源が搭載された基板5と、バスバー4と、基板5及びバスバー4が組み付けられたハウジング3と、ハウジング3に組み付けられて基板5を覆ったカバー2と、を備えている。照明灯1は、基板5がハウジング3のフード部30の下面及びバスバー収容部31の下面に重ねられ、基板5の前半部とバスバー4の第1接続部40とが、相手コネクタ12のフード部30への嵌合方向と交差する嵌合交差方向に並べられている。そして、基板5の後半部とバスバー4の第2接続部42とが、前記嵌合交差方向に並べられている。

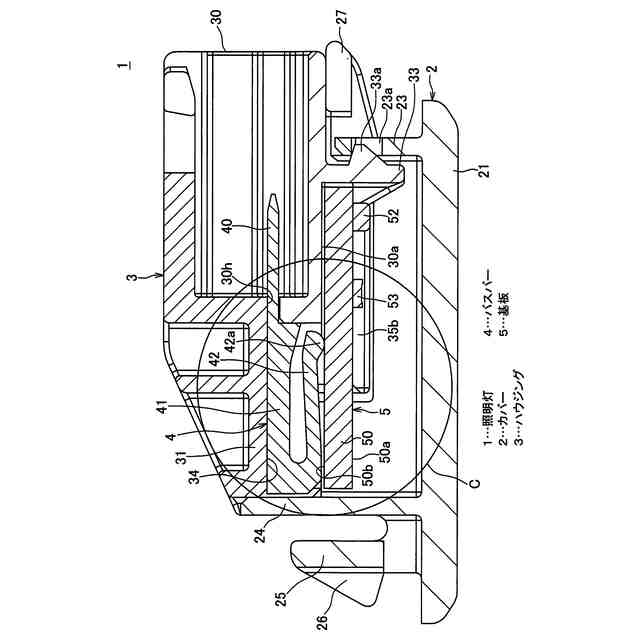

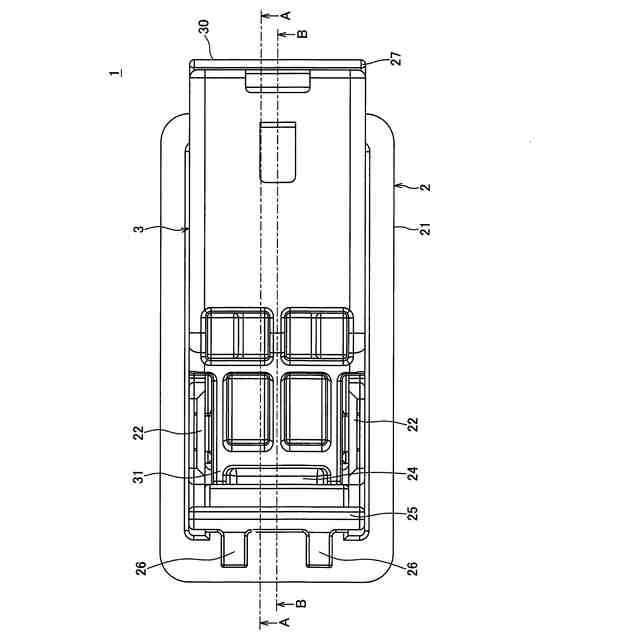

【選択図】図5
特許請求の範囲【請求項１】
光源が搭載された基板と、バスバーと、前記基板及び前記バスバーが組み付けられたハウジングと、を備え、
前記ハウジングは、相手コネクタが嵌合されるフード部と、前記フード部の後方に設けられたバスバー収容部と、を有し、
前記バスバーは、前記フード部に配置されて前記相手コネクタに接続される第１接続部と、前記バスバー収容部に配置されて前記基板に接続された第２接続部と、を有し、
前記基板は、前記フード部の外面に重ねられており、
前記基板の前半部と前記第１接続部とが、前記相手コネクタの前記フード部への嵌合方向と交差する嵌合交差方向に並べられており、
前記基板の後半部と前記第２接続部とが、前記嵌合交差方向に並べられている
ことを特徴とする照明灯。
続きを表示（約 380 文字）【請求項２】

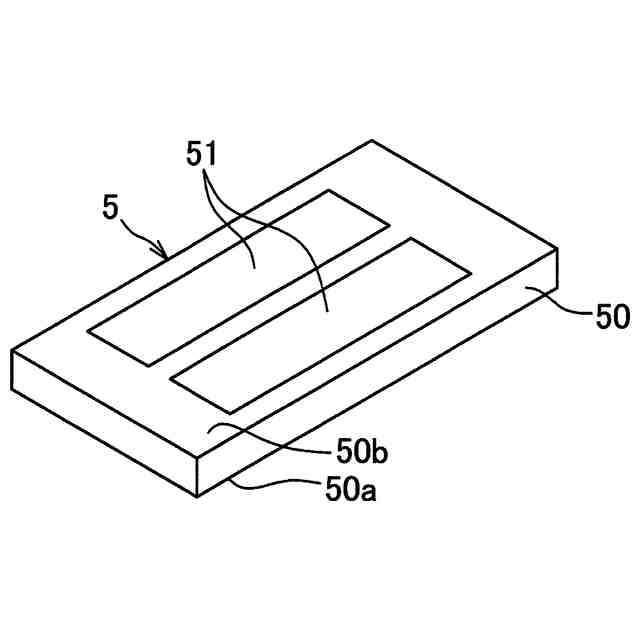

前記基板の一方の面に前記光源が搭載され、他方の面に前記第２接続部との接点部が形成されており、
前記基板は、前記他方の面が前記フード部の外面に重ねられており、

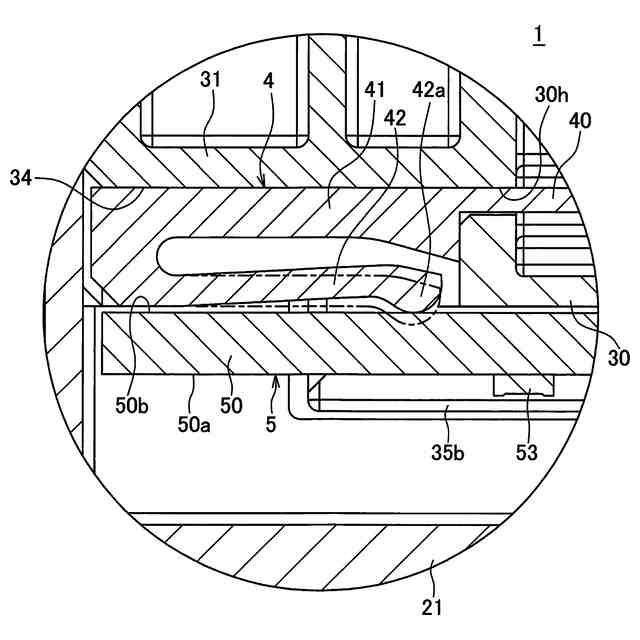

前記バスバー収容部にスリットが形成されており、当該スリットから前記バスバー収容部外に突出した前記第２接続部の一部が前記接点部に弾性接触している
ことを特徴とする請求項１に記載の照明灯。
【請求項３】
前記バスバーは、前記第１接続部と前記第２接続部とを繋いだ中間部を有し、
前記中間部は、前記第１接続部の後端から前記第１接続部と反対側に延びており、
前記第２接続部は、前記中間部の後端から前端側に片持ち状に延びており、
前記第２接続部の自由端が前記接点部に弾性接触している
ことを特徴とする請求項２に記載の照明灯。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明灯に関するものである。
続きを表示（約 860 文字）【背景技術】
【０００２】
図１２は、特許文献１に開示された従来の照明灯の断面図である。図１２に示すように、照明灯５００は、ハウジング５０１と、バスバー５２０と、光源である発光ダイオード５３１が搭載された回路基板５３０と、レンズ５３５と、レンズカバー５４０と、を備えている。
【０００３】
ハウジング５０１は、電源に接続された相手コネクタが嵌合されるコネクタ嵌合室５０３と、コネクタ嵌合室５０３の後方に設けられた部品収容室５０２と、を有している。
【０００４】
バスバー５２０は、コネクタ嵌合室５０３に配置されたタブ端子部５２５と、部品収容室５０２に配置された固定接点部５２２及びバネ接点部５２３と、を有している。
【０００５】
回路基板５３０は、部品収容室５０２に配置されており、固定接点部５２２及びバネ接点部５２３に挟持されてバスバー５２０と電気的に接続されている。
【０００６】
レンズ５３５は、部品収容室５０２における発光ダイオード５３１の上方位置に配置されている。
【０００７】
レンズカバー５４０は、ハウジング５０１の開口箇所を閉塞している。また、レンズカバー５４０は、レンズ５３５及び回路基板５３０の移動を規制している。
【０００８】
このような照明灯５００は、電源からの電力が相手コネクタ及びバスバー５２０を介して回路基板５３０に供給されて発光ダイオード５３１が発光する。
【先行技術文献】
【特許文献】
【０００９】
特開２０２０－１３６７４号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
上記従来の照明灯５００においては、回路基板５３０がコネクタ嵌合室５０３の後方に設けられた部品収容室５０２に配置されているがゆえにその全長が長くなってしまうという問題があった。
（【００１１】以降は省略されています）
