公開番号2025140002
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039130
出願日2024-03-13
発明の名称コネクタ
出願人矢崎総業株式会社
代理人弁理士法人栄光事務所
主分類H01R 13/52 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】製造作業性及びシール部材の保持性に優れて、製造作業性とシール部材の保持性との両立が可能なコネクタを提供すること。
【解決手段】コネクタ1は、端子40と、端子40を収容するインナハウジング20と、インナハウジング20を収容するアウタハウジング10と、アウタハウジング10に装着されて、前記アウタハウジングと固定対象部材との間に配される環状のシール部材30と、を備える。シール部材30は、周方向の複数個所に周方向との交差方向に突出する凸部32が設けられる。インナハウジング20には、周方向及び交差方向と交差する軸方向においてアウタハウジング10の一端面とともに凸部32を挟持する押え部24が設けられる。
【選択図】図8
特許請求の範囲【請求項１】
端子と、前記端子を収容するインナハウジングと、前記インナハウジングを収容するアウタハウジングと、前記アウタハウジングに装着されて、前記アウタハウジングと固定対象部材との間に配される環状のシール部材と、を備えたコネクタであって、
前記シール部材は、
周方向の複数個所に前記周方向との交差方向に突出する凸部が設けられ、
前記インナハウジングには、前記周方向及び前記交差方向と交差する軸方向において前記アウタハウジングの一端面とともに前記凸部を挟持する押え部が設けられる、
コネクタ。
続きを表示（約 290 文字）【請求項２】
請求項１に記載のコネクタであって、
前記アウタハウジングには、前記軸方向に窪み、前記窪み空間に前記凸部が配される収容溝が設けられ、
前記一端面は、前記収容溝の溝底面である、
コネクタ。
【請求項３】
請求項１に記載のコネクタであって、
前記凸部は、前記交差方向において前記シール部材の径方向内側に向けて突出する、
コネクタ。
【請求項４】
請求項１に記載のコネクタであって、
前記アウタハウジングには、前記シール部材が装着される装着溝が設けられる、
コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、端子及び端子を収容するハウジングを備えて、例えば車両のパネルや車載機器（例えば、端子台等）等の固定対象部材に固定されるコネクタが提案されている（例えば、特許文献１を参照）。この種のコネクタは、防水性の観点から、ハウジングと上記固定対象部材との間に配される環状のパッキン（シール部材）を備えることが多い。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８７８５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述したようなコネクタにおいて、環状のパッキンは、ハウジングに装着される場合が多い。この場合、パッキンをハウジングの外周等に単に装着するだけでは、パッキンが回転したり、ハウジングから脱落したり等するおそれがある。
一方で、従来のコネクタの中には、例えば、図９に示すように、パッキン１３０に保持突起１３１を設けて、この保持突起１３１をハウジング１１０に形成した圧入孔１１１に圧入することで、ハウジング１１０にパッキン１３０を保持させるように構成されるものがある。しかしながら、このようなコネクタにおいては、専用の治具等を用いて保持突起１３１を圧入孔１１１に圧入する必要があり、作業性の観点では好ましくなかった。
このように、従来のコネクタにおいては、パッキンの保持性と作業性との両立が困難であった。
【０００５】
本発明は、上述した状況を鑑みてなされたものであり、その目的は、製造作業性及びシール部材の保持性に優れて、製造作業性とシール部材の保持性との両立が可能なコネクタを提供することにある。
【課題を解決するための手段】
【０００６】
前述した目的を達成するために、本発明に係るコネクタは、下記を特徴としている。
端子と、前記端子を収容するインナハウジングと、前記インナハウジングを収容するアウタハウジングと、前記アウタハウジングに装着されて、前記アウタハウジングと固定対象部材との間に配される環状のシール部材と、を備えたコネクタであって、
前記シール部材は、
周方向の複数個所に前記周方向との交差方向に突出する凸部が設けられ、
前記インナハウジングには、前記周方向及び前記交差方向と交差する軸方向において前記アウタハウジングの一端面とともに前記凸部を挟持する押え部が設けられる、
コネクタであること。
【発明の効果】
【０００７】
本発明によれば、シール部材の凸部が、アウタハウジングの一端面とインナハウジングの押え部に挟持される。即ち、本発明は、治具等を用いることなく各部材を単に組み付けていくことで、シール部材がインナハウジング及びアウタハウジングによって保持されるため、従来に比べ、製造作業性及びシール部材の保持性に優れる。つまり、本発明によれば、コネクタの製造作業性とシール部材の保持性との両立が可能である。
【０００８】
以上、本発明について簡潔に説明した。更に、以下に説明される発明を実施するための形態（以下、「実施形態」という。）を添付の図面を参照して通読することにより、本発明の詳細は更に明確化されるであろう。
【図面の簡単な説明】
【０００９】
図１は、本発明の一実施形態に係るコネクタの前方斜視図である。

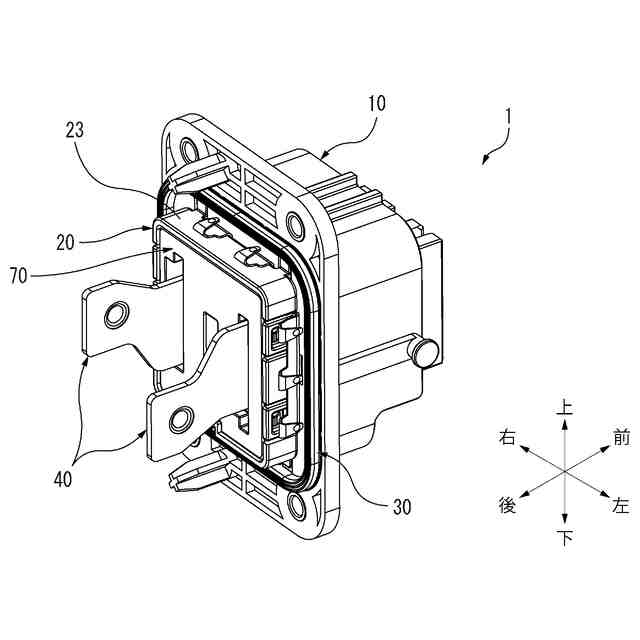

図２は、図１に示すコネクタの後方斜視図である。
図３は、図１に示すコネクタの後面図である。

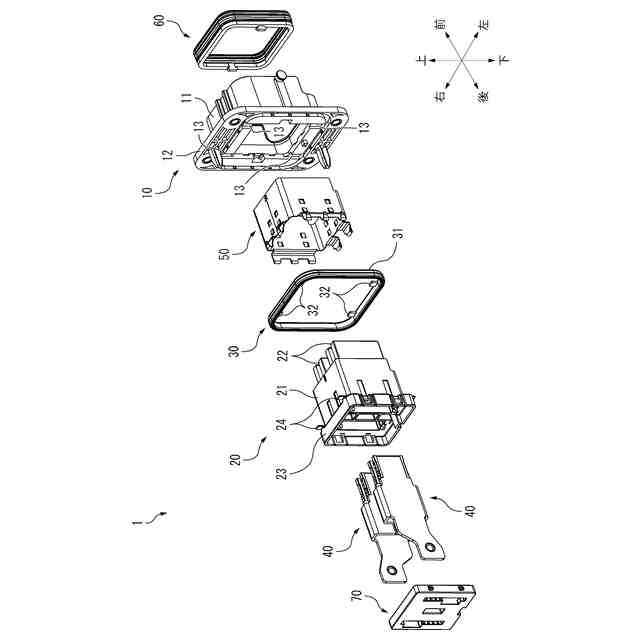

図４は、図１に示すコネクタの要部分解斜視図である。

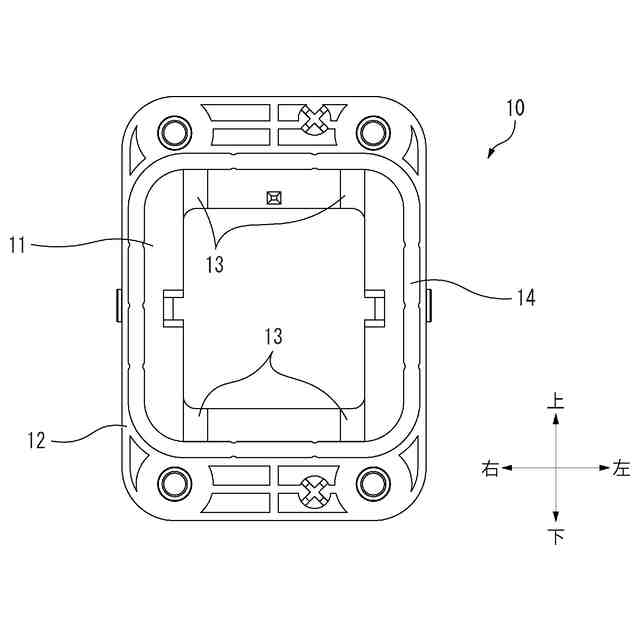

図５は、図４に示すアウタハウジングの後面図である。

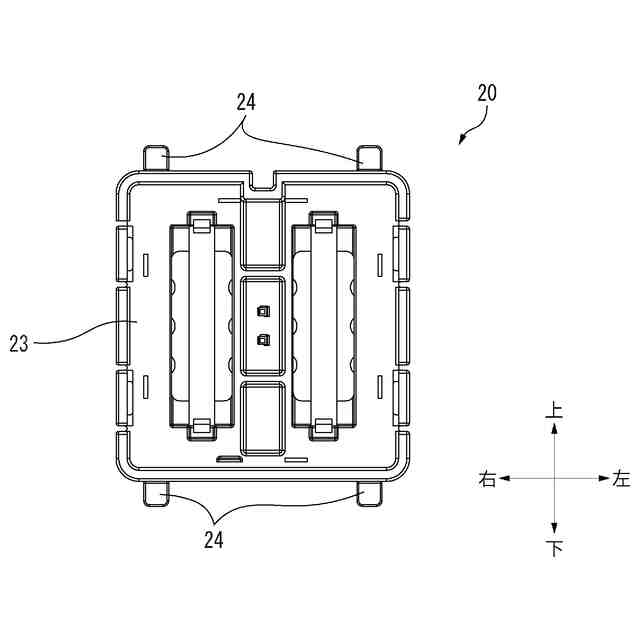

図６は、図４に示すインナハウジングの後面図である。

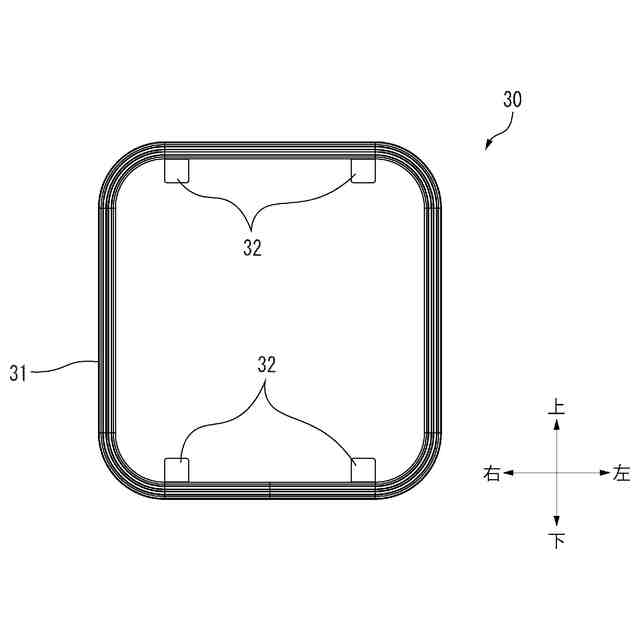

図７は、図４に示すシール部材の後面図である。

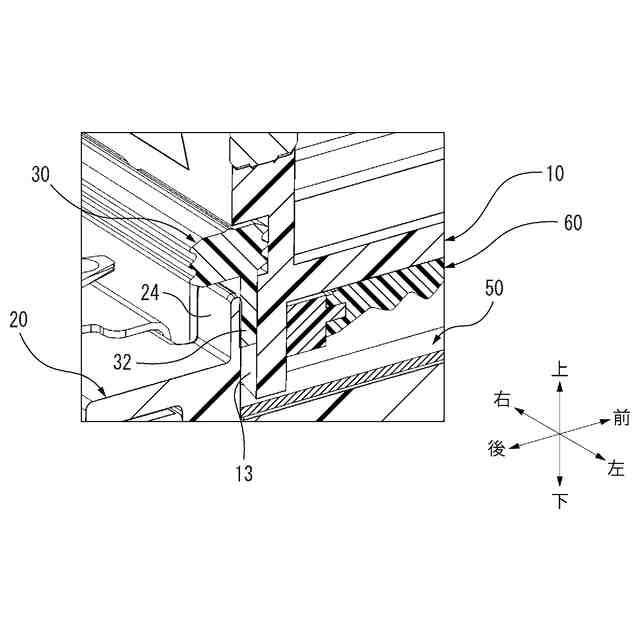

図８は、図１に示すコネクタの要部拡大断面図である。

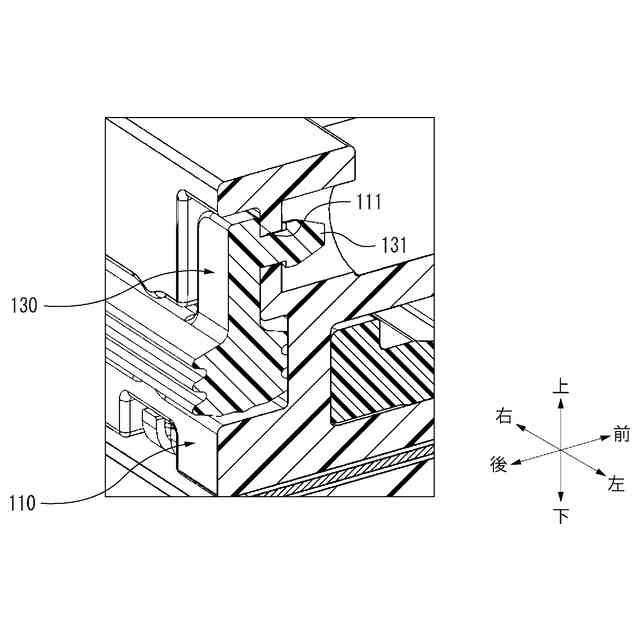

図９は、従来のコネクタの要部拡大断面図の一例である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら本発明の一実施形態にコネクタ１について説明する。
（【００１１】以降は省略されています）
