公開番号2025153839
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056498
出願日2024-03-29
発明の名称コネクタ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 13/56 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】ハウジングから引き出された配索材を適正に配索させることができるコネクタを提供することを目的とする。
【解決手段】コネクタ1は、導電性を有する配索材Wの端末に接続された端子Tを収容して保持し、端部から配索材Wが引き出されるハウジング100と、ハウジング100の端部に組み付けられ、当該ハウジング100から引き出された配索材Wが引き出し方向から屈曲した状態で挿通される保護カバー200と、保護カバー200の内部に配置され、配索材Wを保持することで当該配索材Wの屈曲形状を維持する配索材矯正部品300とを備えることを特徴とする。
【選択図】図2

特許請求の範囲【請求項１】
導電性を有する配索材の端末に接続された端子を収容して保持し、端部から前記配索材が引き出されるハウジングと、
前記ハウジングの前記端部に組み付けられ、当該ハウジングから引き出された前記配索材が引き出し方向から屈曲した状態で挿通される保護カバーと、
前記保護カバーの内部に配置され、前記配索材を保持することで当該配索材の屈曲形状を維持する配索材矯正部品とを備えることを特徴とする、
コネクタ。
続きを表示（約 480 文字）【請求項２】
前記配索材は、第１配索材を含み、
前記配索材矯正部品は、
前記第１配索材を屈曲させた状態で収容する配索材収容溝と、
前記配索材収容溝の内面側に形成され、当該配索材収容溝に収容された前記第１配索材を保持可能な配索材固定突起とを有する、
請求項１に記載のコネクタ。
【請求項３】
前記配索材は、第２配索材を含み、
前記配索材矯正部品は、外面側に形成され、前記第２配索材を屈曲させた状態で保持可能な配索材配索突起を有する、
請求項１または２に記載のコネクタ。
【請求項４】
前記保護カバーの内部に配置され、前記配索材矯正部品に組み付けられることで前記配索材収容溝を閉塞可能な配索材矯正部品カバーをさらに備える、
請求項２に記載のコネクタ。
【請求項５】
前記配索材は、第２配索材を含み、
前記配索材矯正部品カバーは、外面側に形成され、前記第２配索材を屈曲させた状態で保持可能な配索材配索突起を有する、
請求項４に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、特許文献１には、端子が収容されるハウジングに組み付けられ、一対の半割体を組み合わせることで略Ｌ字形に屈曲した筒状に形成されるコネクタ用の配索材カバーが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１５２００３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述の特許文献１に記載の配索材カバーは、ハウジングから引き出された配索材を収容することで当該配索材の配索方向を曲げることができるが、配索材には曲げに対する反力が発生する。そのため、配索材を曲げるために必要な力が大きくなると、当該配索材に発生する反発力も大きくなる。したがって、配索材の配索構造の点で更なる改善の余地がある。
【０００５】
本発明は、上記の事情に鑑みてなされたものであって、ハウジングから引き出された配索材を適正に配索させることができるコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係るコネクタは、導電性を有する配索材の端末に接続された端子を収容して保持し、端部から前記配索材が引き出されるハウジングと、前記ハウジングの前記端部に組み付けられ、当該ハウジングから引き出された前記配索材が引き出し方向から屈曲した状態で挿通される保護カバーと、前記保護カバーの内部に配置され、前記配索材を保持することで当該配索材の屈曲形状を維持する配索材矯正部品とを備えることを特徴とする。
【発明の効果】
【０００７】
本発明に係るコネクタは、ハウジングから引き出された配索材を適正に配索させることができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

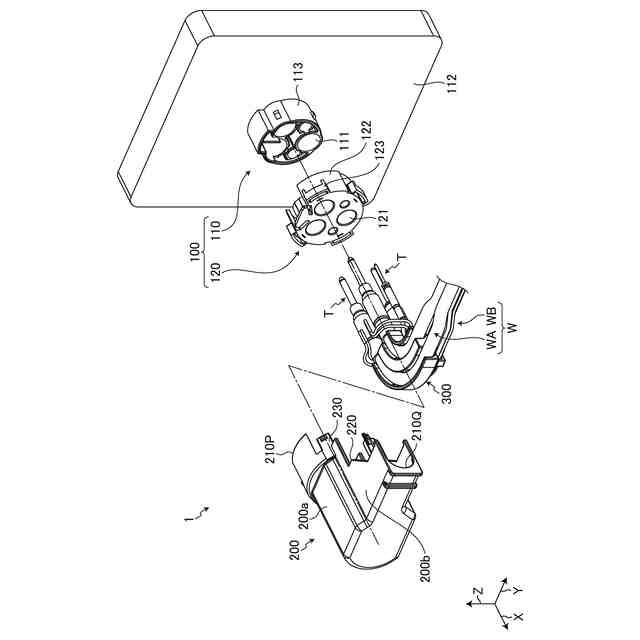

図１は、第１実施形態に係るコネクタの概略構成を表す分解斜視図である。

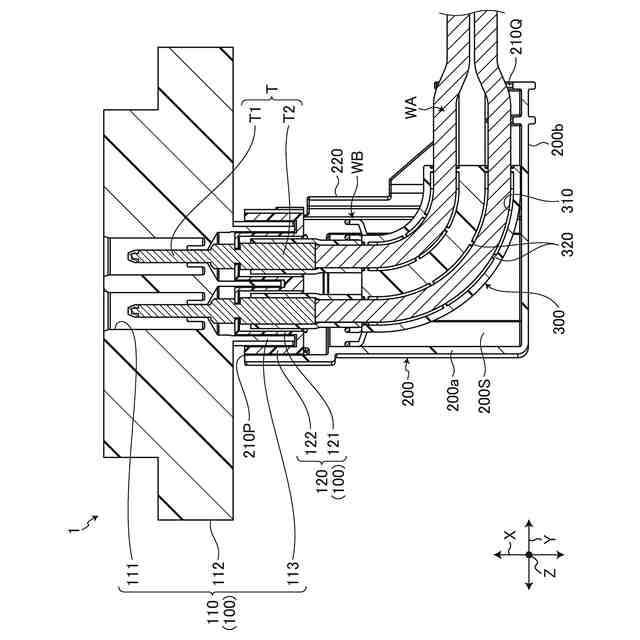

図２は、第１実施形態に係るコネクタの概略構成を表す断面図である。
図３は、第１実施形態に係るコネクタに適用される配索材矯正部品の概略構成を表す斜視図である。

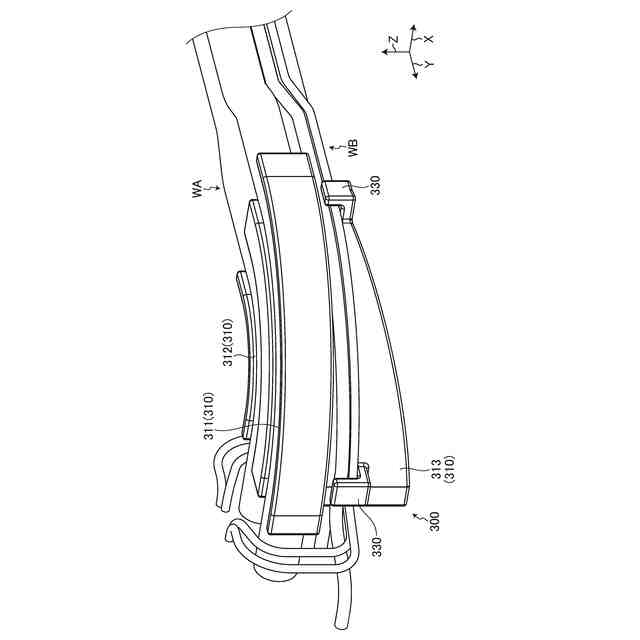

図４は、第１実施形態に係るコネクタに適用される配索材矯正部品の概略構成を表す斜視図である。

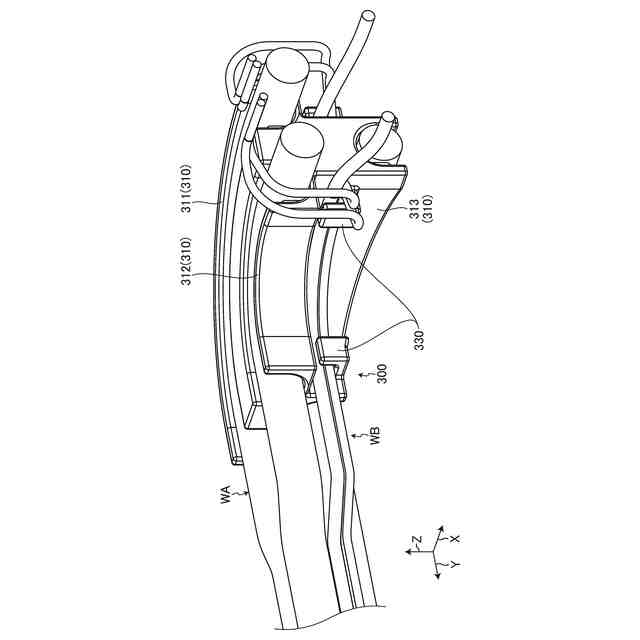

図５は、第１実施形態に係るコネクタに適用される配索材矯正部品の概略構成を表す斜視図である。

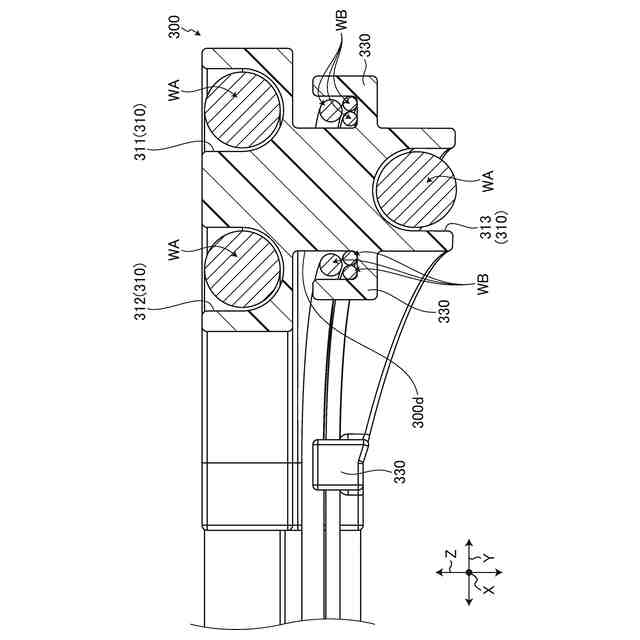

図６は、第１実施形態に係るコネクタに適用される配索材矯正部品の概略構成を表す断面図である。

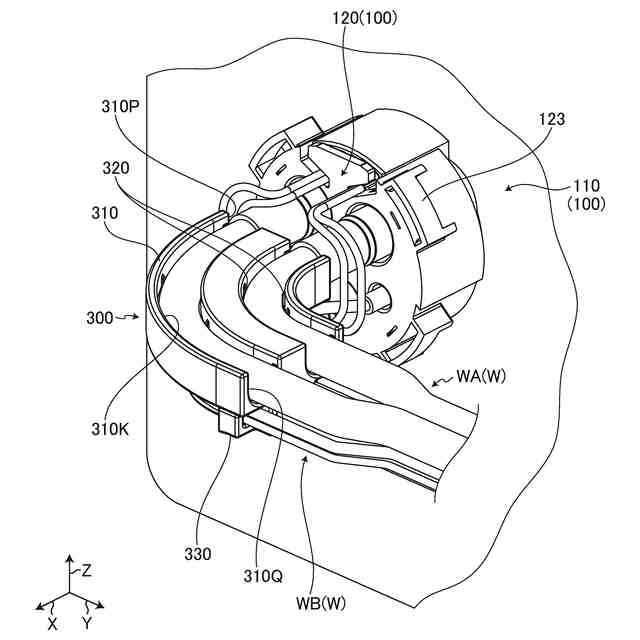

図７は、第１実施形態に係るコネクタの組み付けについて説明する斜視図である。
図８は、第１実施形態に係るコネクタの組み付けについて説明する斜視図である。

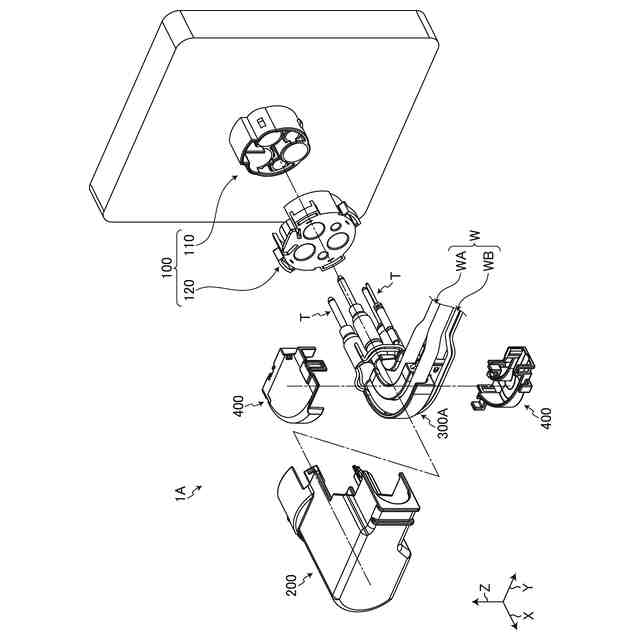

図９は、第２実施形態に係るコネクタの概略構成を表す分解斜視図である。
図１０は、第２実施形態に係るコネクタに適用される配索材矯正部品、及び、配索材矯正部品カバーの概略構成を表す断面図である。
図１１は、第２実施形態に係るコネクタの組み付けについて説明する斜視図である。
図１２は、第２実施形態に係るコネクタの組み付けについて説明する斜視図である。
図１３は、第２実施形態に係るコネクタの組み付けについて説明する斜視図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【００１０】
なお、図４、図５は、説明の便宜上、配索材の端末に接続されている端子や、当該端子を収容して保持するハウジング等の図示を省略している。
（【００１１】以降は省略されています）
