公開番号2025129623
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026376
出願日2024-02-26
発明の名称サブマージアーク溶接制御方法
出願人株式会社ダイヘン
代理人
主分類B23K 9/18 20060101AFI20250829BHJP(工作機械;他に分類されない金属加工)
要約【課題】サブマージアーク溶接方法において、溶接ワイヤと母材との間に短絡が発生しても、溶接品質を良好に維持すること。

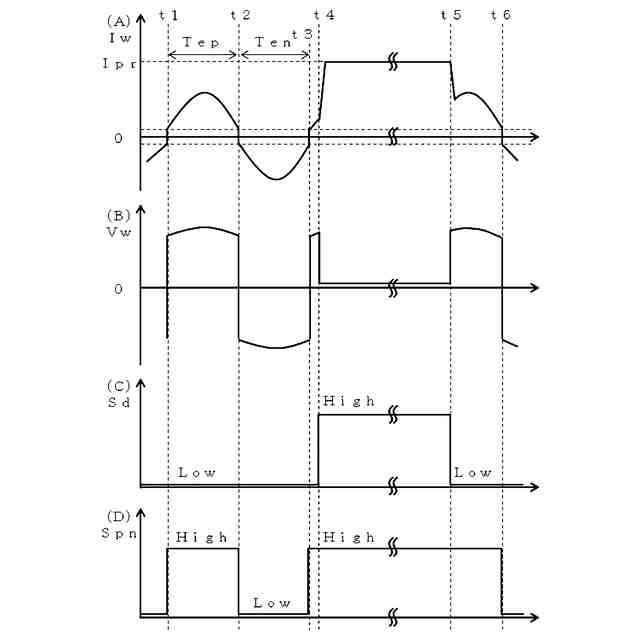

【解決手段】溶接ワイヤを送給し、溶接ワイヤと母材との間に溶接電圧Vw及び溶接電流Iwを出力してアークを発生させて溶接するサブマージアーク溶接制御方法において、時刻t4において溶接ワイヤと母材との短絡を判別したときは、短絡電流Iwを通電し、短絡電流Iwのピーク値を1500A以上2500A以下に制御し、短絡電流Iwの上昇率を400A/ms以上1500A/ms以下に制御する。
【選択図】図2
特許請求の範囲【請求項１】
溶接ワイヤを送給し、前記溶接ワイヤと母材との間に溶接電圧及び溶接電流を出力してアークを発生させて溶接するサブマージアーク溶接制御方法において、

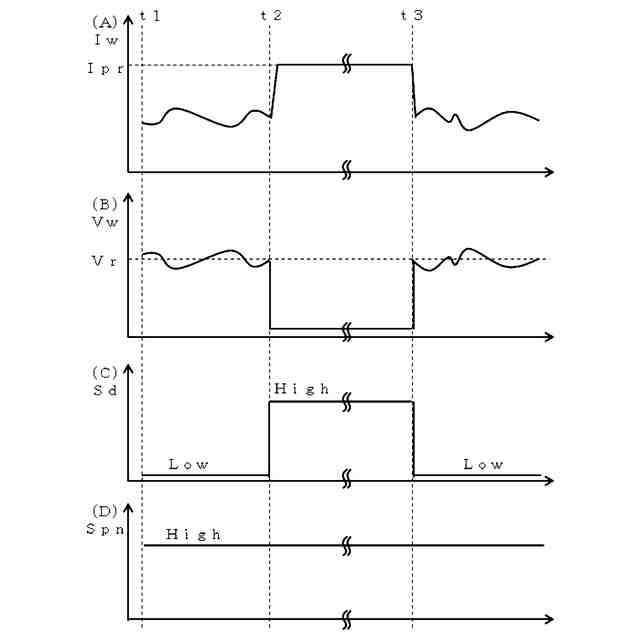

前記溶接ワイヤと前記母材との短絡を判別したときは、短絡電流を通電し、
前記短絡電流のピーク値を１５００Ａ以上２５００Ａ以下に制御する、
ことを特徴とするサブマージアーク溶接制御方法。
続きを表示（約 340 文字）【請求項２】
前記短絡電流の上昇率を４００Ａ／ｍｓ以上１５００Ａ／ｍｓ以下に制御する、
ことを特徴とする請求項１に記載のサブマージアーク溶接制御方法。
【請求項３】
出力極性を電極プラス極性と電極マイナス極性とに周期的に切り換えて交流の前記溶接電圧及び前記溶接電流を出力し、
前記短絡中は前記出力極性を切り換えないように制御する、
ことを特徴とする請求項１又は２に記載のサブマージアーク溶接制御方法。
【請求項４】
前記短絡が解除されて前記アークが再発生した後に、前記溶接電流の絶対値を極性切換電流値まで下降させて前記出力極性を切り換える、
ことを特徴とする請求項３に記載のサブマージアーク溶接制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サブマージアーク溶接の短絡解除制御に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
溶接電圧に応じて溶接ワイヤの送給速度を変化させる送給可変速制御によってアーク長を制御することが可能なサブマージアーク溶接方法が開示されている（例えば、特許文献１参照）。
【０００３】
送給可変速制御では、溶接電圧の検出値と設定値との誤差に基づいて送給速度をフィードバック制御することによって、アーク長と相関する溶接電圧を適正値に維持している。太径ワイヤを用いるサブマージアーク溶接では、溶接電流が変化してもワイヤ溶融速度が変化しにくいために、定電圧特性の溶接電源を用いた消耗電極アーク溶接で一般的に利用されるアーク長の自己制御作用が得られにくい。このために、サブマージアーク溶接では、定電流特性の溶接電源を用いて送給可変速制御を行うことによってアーク長を適正値に維持している。
【先行技術文献】
【特許文献】
【０００４】
特開平９－２７１９４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
サブマージアーク溶接は、基本的には短絡が発生しない溶接条件で行われる溶接方法である。このために、サブマージアーク溶接において、溶接状態の変動に起因して溶接ワイヤと母材（溶融池）との短絡が発生すると、溶接欠陥、溶け込みの不均一等が発生して溶接品質が悪くなるという問題がある。
【０００６】
そこで、本発明では、溶接ワイヤと母材との間に短絡が発生しても、溶接品質を良好に維持することができるサブマージアーク溶接制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決するために、請求項１の発明は、
溶接ワイヤを送給し、前記溶接ワイヤと母材との間に溶接電圧及び溶接電流を出力してアークを発生させて溶接するサブマージアーク溶接制御方法において、
前記溶接ワイヤと前記母材との短絡を判別したときは、短絡電流を通電し、
前記短絡電流のピーク値を１５００Ａ以上２５００Ａ以下に制御する、
ことを特徴とするサブマージアーク溶接制御方法である。
【０００８】
請求項２の発明は、
前記短絡電流の上昇率を４００Ａ／ｍｓ以上１５００Ａ／ｍｓ以下に制御する、
ことを特徴とする請求項１に記載のサブマージアーク溶接制御方法である。
【０００９】
請求項３の発明は、
出力極性を電極プラス極性と電極マイナス極性とに周期的に切り換えて交流の前記溶接電圧及び前記溶接電流を出力し、
前記短絡中は前記出力極性を切り換えないように制御する、
ことを特徴とする請求項１又は２に記載のサブマージアーク溶接制御方法である。
【００１０】
請求項４の発明は、
前記短絡が解除されて前記アークが再発生した後に、前記溶接電流の絶対値を極性切換電流値まで下降させて前記出力極性を切り換える、
ことを特徴とする請求項３に記載のサブマージアーク溶接制御方法である。
【発明の効果】
（【００１１】以降は省略されています）
