発明の名称超音波内視鏡
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類A61B 8/12 20060101AFI20250902BHJP(医学または獣医学;衛生学)
要約【課題】小型化が可能な超音波内視鏡を提供する。
【解決手段】超音波内視鏡12は、超音波振動子ユニット46と、撮像部と、を含む先端部40を備え、超音波振動子ユニット46は、超音波振動子48とバッキング材層54とを含み、バッキング材層54のガラス転移温度は、5度以上45度以下、好ましくは、より好ましくは20度以上40度以下、より好ましくは25度以上35度以下である。
【選択図】図3
特許請求の範囲【請求項１】
超音波送受信部と、撮像部と、を含む先端部を備え、
前記超音波送受信部は、超音波振動子とバッキング材層とを含み、
前記バッキング材層のガラス転移温度は、４５度以下である超音波内視鏡。
続きを表示（約 850 文字）【請求項２】
請求項１に記載の超音波内視鏡であって、
前記ガラス転移温度は、１０度以上である超音波内視鏡。
【請求項３】
請求項２に記載の超音波内視鏡であって、
前記ガラス転移温度は、４０度以下である超音波内視鏡。
【請求項４】
請求項３に記載の超音波内視鏡であって、
前記ガラス転移温度は、２０度以上である超音波内視鏡。
【請求項５】
請求項４に記載の超音波内視鏡であって、
前記ガラス転移温度は、２５度以上３５度以下である超音波内視鏡。
【請求項６】
請求項１から５のいずれか１項に記載の超音波内視鏡であって、
前記先端部には、前記超音波送受信部と前記超音波振動子に接続されるケーブルとを収容する収容部と、前記収容部内の隙間を埋める充填剤と、が設けられ、
前記充填剤の硬度は、前記バッキング材層の硬度よりも大きい超音波内視鏡。
【請求項７】
請求項６に記載の超音波内視鏡であって、
前記充填剤は、架橋密度が５００ｍｏｌ／ｍ
３
以上１２０００ｍｏｌ／ｍ
３
以下のエポキシ樹脂である超音波内視鏡。
【請求項８】
請求項１から５のいずれか１項に記載の超音波内視鏡であって、
前記バッキング材層は、ポリウレア樹脂、ポリウレタン構造を有するエポキシ樹脂、及びポリエーテルアミン構造を有するエポキシ樹脂のうち、少なくとも１種類を含んで構成されている超音波内視鏡。
【請求項９】
請求項８に記載の超音波内視鏡であって、
前記バッキング材層は、放熱フィラーを含んで構成されている超音波内視鏡。
【請求項１０】
請求項９に記載の超音波内視鏡であって、
前記放熱フィラーの熱電伝導率は、３０Ｗ／ｍ・Ｋ以上である超音波内視鏡。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、超音波内視鏡に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１から３には、超音波振動子ユニットに設けられるバッキング材層の物性例が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０６２１７０号公報
特開２０１１－１７６４２０号公報
特開２００５－１７７４７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の目的は、小型化が可能な超音波内視鏡を提供することにある。
【課題を解決するための手段】
【０００５】
本開示の技術に係る一つの実施形態の超音波内視鏡は、超音波送受信部と、撮像部と、を含む先端部を備え、上記超音波送受信部は、超音波振動子とバッキング材層とを含み、上記バッキング材層のガラス転移温度は、４５度以下であるものである。
【発明の効果】
【０００６】
本開示の技術によれば、小型化が可能となる。
【図面の簡単な説明】
【０００７】

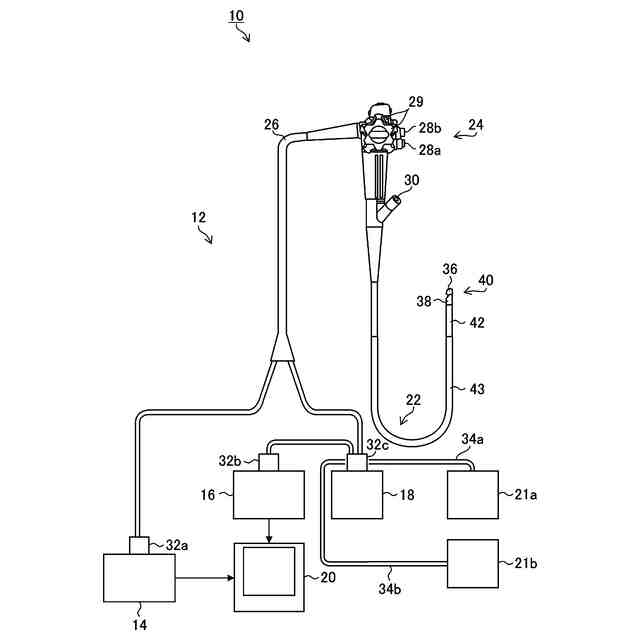

図１は、本開示の技術の一実施形態である超音波内視鏡１２を使用する超音波検査システム１０の一例を示す概略構成図である。

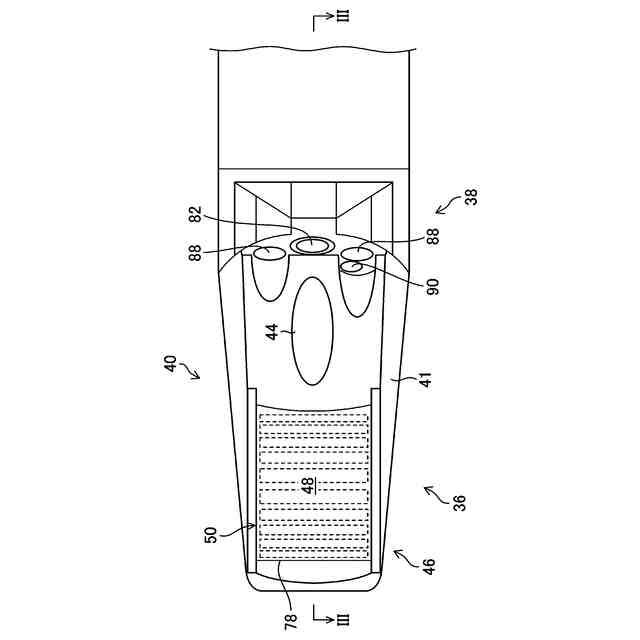

図２は、図１に示す先端部４０及びその近傍を示す部分拡大平面図である。

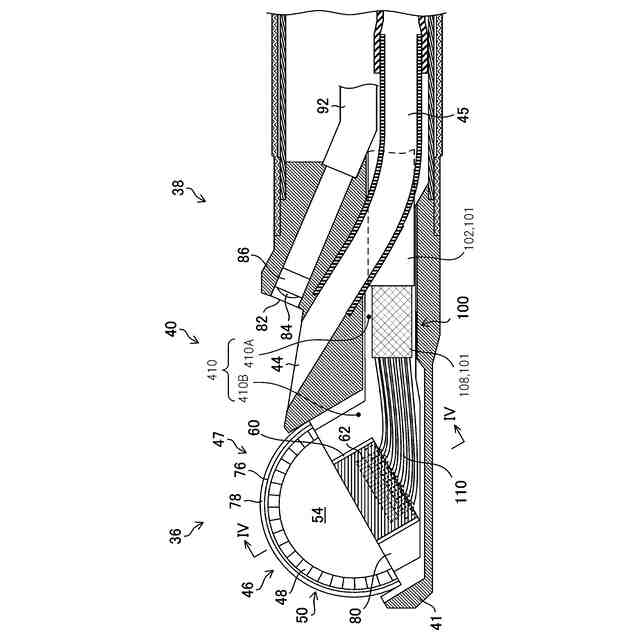

図３は、図２に示すＩＩＩ－ＩＩＩ線に沿った断面図であり、先端部４０をその長手軸方向に沿った中心線で切断した縦断面図である。

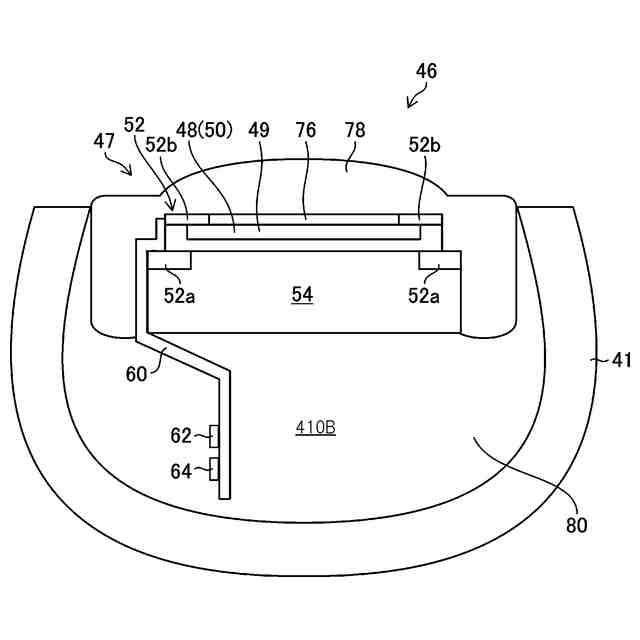

図４は、図３に示すＩＶ－ＩＶ線に沿った断面図であり、先端部４０の超音波観察部３６の超音波振動子アレイ５０の円弧構造の中心線で切断した横断面図である。

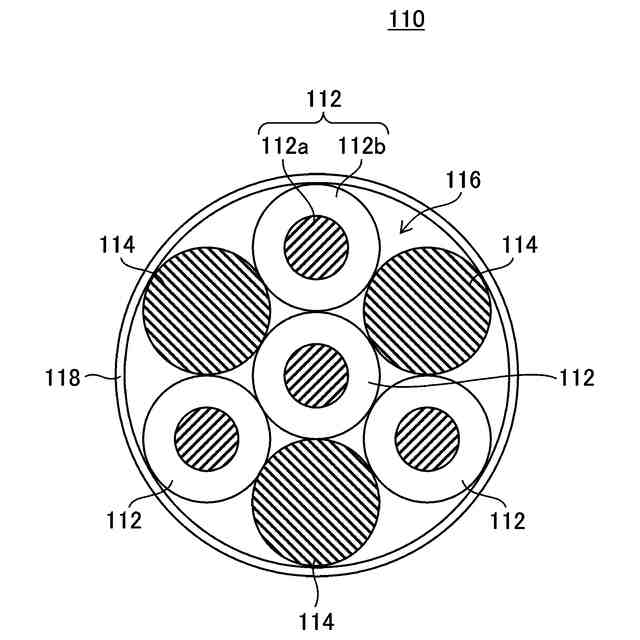

図５は、信号ケーブル１１０の軸線に垂直な断面を示す模式図である。

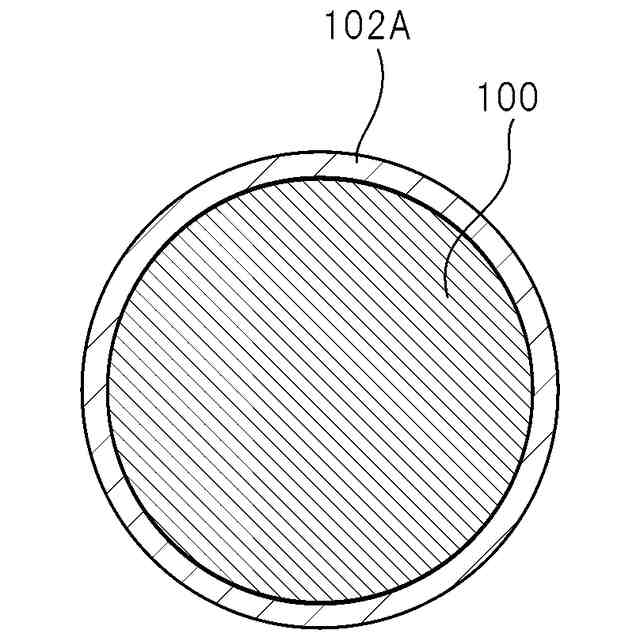

図６は、ケーブル１００の軸線に垂直な断面を示す模式図である。

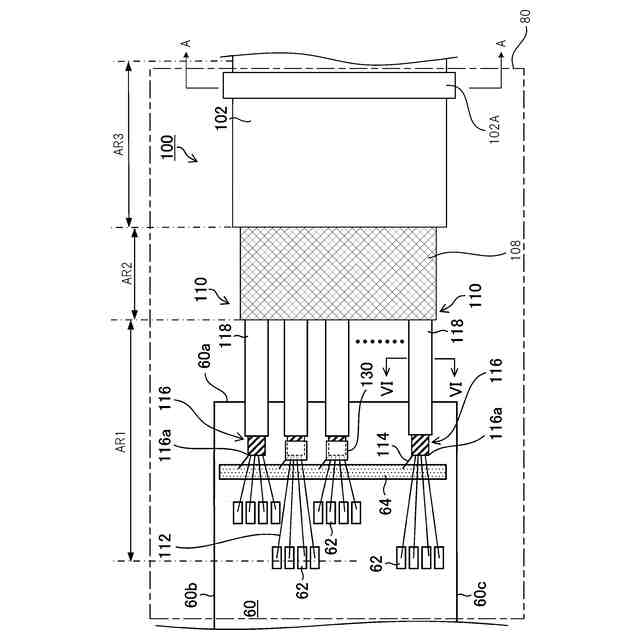

図７は、基板６０とケーブル１００とを含む部分の拡大図である。

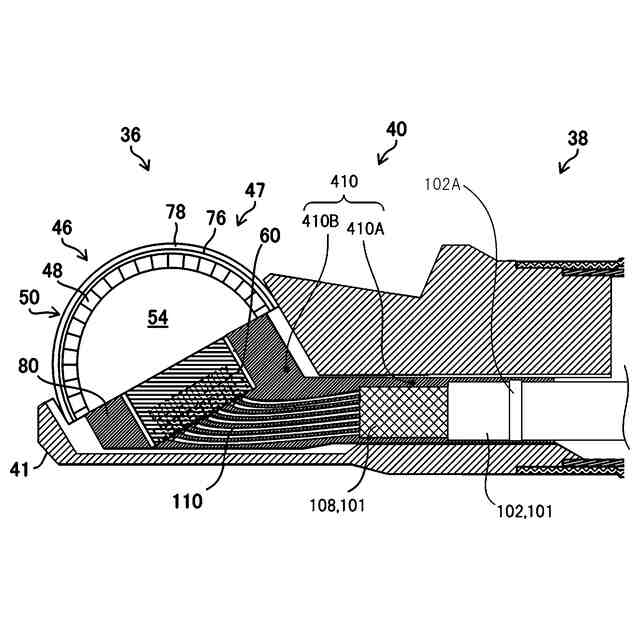

図８は、図３に示す断面の一部を省略して充填剤８０の位置を示した図である。
図９は、図７のＡ－Ａ矢視の断面模式図である。
【発明を実施するための形態】
【０００８】
図１は、本開示の技術の一実施形態である超音波内視鏡１２を使用する超音波検査システム１０の一例を示す概略構成図である。超音波検査システム１０は、超音波内視鏡１２と、超音波画像を生成する超音波用プロセッサ装置１４と、内視鏡画像を生成する内視鏡用プロセッサ装置１６と、体腔内を照明する照明光を超音波内視鏡１２に供給する光源装置１８と、超音波画像及び内視鏡画像を表示するモニタ２０と、洗浄水等を貯留する送水タンク２１ａと、体腔内の吸引物を吸引する吸引ポンプ２１ｂと、を備える。
【０００９】
超音波内視鏡１２は、被検体の体腔内に挿入される挿入部２２と、挿入部２２の基端部に連設され、術者が操作を行うための操作部２４と、操作部２４に一端が接続されたユニバーサルコード２６とを有する。
【００１０】
操作部２４には、送水タンク２１ａからの送気送水管路（不図示）を開閉する送気送水ボタン２８ａと、吸引ポンプ２１ｂからの吸引管路（不図示）を開閉する吸引ボタン２８ｂとが並設される。操作部２４には、一対のアングルノブ２９と処置具挿入口３０とが設けられる。
（【００１１】以降は省略されています）
