特許ウォッチ

公開番号2025139125
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037899
出願日2024-03-12
発明の名称放射線画像処理装置、方法およびプログラム
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類A61B 6/00 20240101AFI20250918BHJP(医学または獣医学;衛生学)
要約【課題】放射線画像処理装置、方法およびプログラムにおいて、放射線画像に含まれる複数の成分を精度よく分離する。

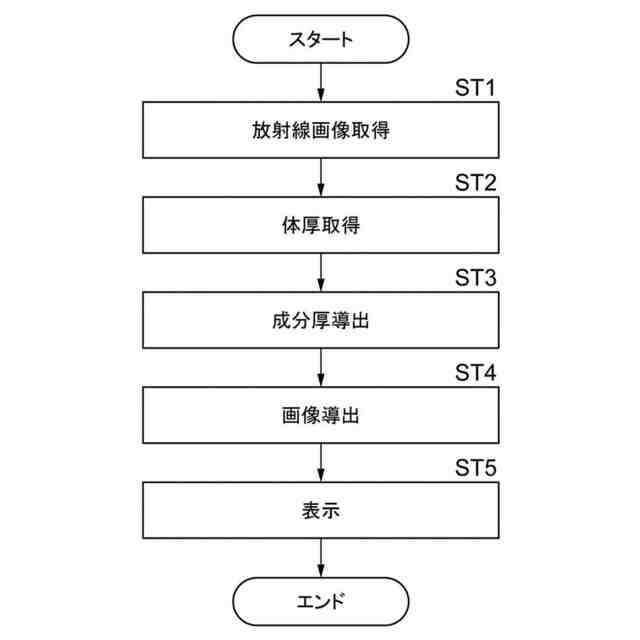

【解決手段】プロセッサは、それぞれが単一の組成からなる第1～第n(n≧3)成分を含む被写体を、エネルギー分布が異なるn-1種類の放射線によって撮影することにより取得された第1～第n-1放射線画像を取得し、被写体の体厚を取得し、体厚および第1～第n-1放射線画像を用いて第1～第n成分の厚さを導出し、第1～第n成分の厚さに基づいて、第1～第n成分のそれぞれが強調された第1～第n成分画像を導出する。
【選択図】図3
特許請求の範囲【請求項１】
少なくとも１つのプロセッサを備え、
前記プロセッサは、
それぞれが単一の組成からなる第１～第ｎ（ｎ≧３）成分を含む被写体を、エネルギー分布が異なるｎ－１種類の放射線によって撮影することにより取得された第１～第ｎ－１放射線画像を取得し、
前記被写体の体厚を取得し、
前記体厚および前記第１～前記第ｎ－１放射線画像を用いて前記第１～前記第ｎ成分の厚さを導出し、
前記第１～前記第ｎ成分の厚さに基づいて、前記第１～前記第ｎ成分のそれぞれが強調された第１～第ｎ成分画像を導出する放射線画像処理装置。
続きを表示（約 1,000 文字）【請求項２】
前記プロセッサは、前記第１～第ｎ－１放射線画像の少なくとも１つに基づいて、前記被写体の体厚を導出することにより、前記体厚を取得する請求項１に記載の放射線画像処理装置。
【請求項３】
前記プロセッサは、前記被写体をエネルギー成分が異なる２種類の放射線によって撮影することにより取得された第１放射線画像および第２放射線画像を取得し、
前記第１放射線画像および前記第２放射線画像の少なくとも１つに基づいて前記被写体の体厚を導出し、
前記体厚、前記第１放射線画像および前記第２放射線画像を用いて前記被写体の第１成分、第２成分および第３成分の厚さを導出し、
前記第１成分、前記第２成分および前記第３成分の厚さに基づいて、前記第１成分、前記第２成分および前記第３成分のそれぞれが強調された第１成分画像、第２成分画像および第３成分画像を導出する請求項１または２に記載の放射線画像処理装置。
【請求項４】
前記第１成分、前記第２成分および前記第３成分は、それぞれ脂肪、筋肉および骨である請求項３に記載の放射線画像処理装置。
【請求項５】
コンピュータが，それぞれが単一の組成からなる第１～第ｎ（ｎ≧３）成分を含む被写体を、エネルギー分布が異なるｎ－１種類の放射線によって撮影することにより取得された第１～第ｎ－１放射線画像を取得し、
前記被写体の体厚を取得し、
前記体厚および前記第１～前記第ｎ－１放射線画像を用いて前記第１～前記第ｎ成分の厚さを導出し、
前記第１～前記第ｎ成分の厚さに基づいて、前記第１～前記第ｎ成分のそれぞれが強調された第１～第ｎ成分画像を導出する放射線画像処理方法。
【請求項６】
それぞれが単一の組成からなる第１～第ｎ（ｎ≧３）成分を含む被写体を、エネルギー分布が異なるｎ－１種類の放射線によって撮影することにより取得された第１～第ｎ－１放射線画像を取得する手順と、
前記被写体の体厚を取得する手順と、
前記体厚および前記第１～前記第ｎ－１放射線画像を用いて前記第１～前記第ｎ成分の厚さを導出する手順と、
前記第１～前記第ｎ成分の厚さに基づいて、前記第１～前記第ｎ成分のそれぞれが強調された第１～第ｎ成分画像を導出する手順とをコンピュータに実行させる放射線画像処理プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、放射線画像処理装置、方法およびプログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来より、被写体を構成する物質に応じて透過した放射線の減弱量が異なることを利用して、エネルギー分布が異なる２種類の放射線を被写体に照射して得られた２枚の放射線画像を用いたエネルギーサブトラクション処理が知られている。エネルギーサブトラクション処理とは、上記のようにして得られた２つの放射線画像の各画素を対応させて、画素間で組成に応じた減弱係数に基づく重み係数を乗算した上で減算（サブトラクト）を行って、放射線画像に含まれる骨部および軟部といった特定の成分を分離した画像を取得する方法である。また、エネルギーサブトラクション処理により、被写体の軟部組織を脂肪および筋肉に分離する手法も提案されている（特許文献１、２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０４７９１１号公報
特開２０２２－０５６０８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
エネルギーサブトラクション処理により被写体に含まれる複数の成分を分離するためには、軟部の減弱係数が必要である。軟部は単一の組成からなるものではなく、脂肪および筋肉といった複数の成分が複雑に混ざり合っている。また、軟部の組成は個人差が大きい。このため、脂肪および筋肉の割合に応じて軟部の減弱係数を求めないと、エネルギーサブトラクション処理のように放射線の減弱に関する特性を用いて処理を行った場合、骨部および軟部といった複数の成分を精度よく分離することができない。
【０００５】
この場合、軟部を脂肪および筋肉に分離することが考えられる。しかしながら、エネルギーサブトラクション処理においては、エネルギー分布が異なる２種類の放射線により得られた２つの放射線画像を使用するため、例えば骨部および軟部という２つの成分の放射線画像のみしか得ることができない。すなわち、エネルギー分布が異なるｎ種類の放射線画像により得られたｎ個の放射線画像を使用した場合、ｎ個の成分画像のみしか得ることができない。
【０００６】
本開示は上記事情に鑑みなされたものであり、エネルギー分布が異なるｎ－１（ｎ≧３）種類の放射線により得られたｎ個の放射線画像を使用して、放射線画像に含まれる被写体のｎ個の成分を精度よく分離することを目的とする。
【課題を解決するための手段】
【０００７】
本開示による放射線画像処理装置は、少なくとも１つのプロセッサを備え、
プロセッサは、それぞれが単一の組成からなる第１～第ｎ（ｎ≧３、ｎは自然数）成分を含む被写体を、エネルギー分布が異なるｎ－１種類の放射線によって撮影することにより取得された第１～第ｎ－１放射線画像を取得し、
被写体の体厚を取得し、
体厚および第１～第ｎ－１放射線画像を用いて第１～第ｎ成分の厚さを導出し、
第１～第ｎ成分の厚さに基づいて、第１～第ｎ成分のそれぞれが強調された第１～第ｎ成分画像を導出する。
【０００８】
なお、本開示による放射線画像処理装置においては、プロセッサは、第１～第ｎ－１放射線画像の少なくとも１つに基づいて、被写体の体厚を導出することにより、体厚を取得するものであってもよい。
【０００９】
また、本開示による放射線画像処理装置においては、プロセッサは、被写体をエネルギー成分が異なる２種類の放射線によって撮影することにより取得された第１放射線画像および第２放射線画像を取得し、
第１放射線画像および第２放射線画像の少なくとも１つに基づいて被写体の体厚を導出し、
体厚、第１放射線画像および第２放射線画像を用いて被写体の第１成分、第２成分および第３成分の厚さを導出し、
第１成分、第２成分および第３成分の厚さに基づいて、第１成分、第２成分および第３成分のそれぞれが強調された第１成分画像、第２成分画像および第３成分画像を導出するものであってもよい。
【００１０】
また、本開示による放射線画像処理装置においては、第１成分、第２成分および第３成分は、それぞれ脂肪、筋肉および骨であってもよい。
（【００１１】以降は省略されています）
