公開番号2025132073
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029401
出願日2024-02-29
発明の名称電力変換装置および空気調和装置
出願人ダイキン工業株式会社
代理人個人
主分類H02M 7/48 20070101AFI20250903BHJP(電力の発電,変換,配電)
要約【課題】電力変換装置が負荷停止時に基本波電流成分を出力する場合に、高調波電流成分の制御における発振を抑制する。
【解決手段】電力変換装置は、電源に接続された負荷と、電源に接続され負荷と並列な電力変換装置であって、負荷が接続された電源に、基本波電流成分と高調波電流成分とを出力する電流源と、電流源により出力される電流を制御する制御器と、を備え、制御器は、高調波電流成分における予め定められた周波数の整数倍の周波数成分に対して利得を持つ要素を含み、負荷の駆動状態が予め定められた駆動状態の場合、利得を持つ要素を無効化する。
【選択図】図1
特許請求の範囲【請求項１】
電源に接続された負荷と、当該電源に接続され当該負荷と並列な電力変換装置であって、
前記負荷が接続された前記電源に、基本波電流成分と高調波電流成分とを出力する電流源と、
前記電流源により出力される電流を制御する制御器と、
を備え、
前記制御器は、
前記高調波電流成分における予め定められた周波数の整数倍の周波数成分に対して利得を持つ要素を含み、
前記負荷の駆動状態が予め定められた駆動状態の場合、前記利得を持つ要素を無効化する、
電力変換装置。
続きを表示（約 1,000 文字）【請求項２】
電源に接続された負荷と、当該電源に接続され当該負荷と並列な電力変換装置であって、
前記負荷が接続された前記電源に、基本波電流成分と高調波電流成分とを出力する電流源と、
前記電流源により出力される電流を制御する制御器と、
を備え、
前記制御器は、
前記負荷の駆動状態が予め定められた駆動状態の場合、前記高調波電流成分の制御を無効化する、
電力変換装置。
【請求項３】
前記予め定められた駆動状態は、前記負荷の電力、前記負荷を流れる電流、前記負荷に生じるＤＣ電圧リプルまたは前記負荷の回転数の何れかが予め定められた値以下の状態であることを特徴とする、請求項１または２に記載の電力変換装置。
【請求項４】
前記予め定められた駆動状態は、外部より前記負荷の停止信号を受信した状態であることを特徴とする、請求項１または２に記載の電力変換装置。
【請求項５】
前記制御器は、
前記電力変換装置に流れる電流から、前記基本波電流成分と、前記高調波電流成分とを算出し、
前記電源の情報を取得し、
取得した前記電源の情報に基づき、前記基本波電流成分の第１の目標値を設定し、
前記負荷に流れる電流に基づき、前記高調波電流成分の第２の目標値を設定し、
前記第１の目標値および前記第２の目標値に基づき、前記基本波電流成分および前記高調波電流成分を制御する、
請求項１または２に記載の電力変換装置。
【請求項６】
前記制御器は、
前記予め定められた周波数の整数倍の周波数成分に対して利得を持つ要素に繰り返し制御を含み、前記負荷の駆動に関する状態値が予め定められた値以下の場合、当該繰り返し制御を無効化する、
請求項１に記載の電力変換装置。
【請求項７】
前記制御器は、
前記基本波電流成分の制御と、前記高調波電流成分の制御とを別々に行う、
請求項１または２に記載の電力変換装置。
【請求項８】
前記負荷は、空気調和装置に組み込まれている、請求項１または２に記載の電力変換装置。
【請求項９】
請求項１または２に記載の電力変換装置が組み込まれている空気調和装置。
【請求項１０】
請求項１または２に記載の電力変換装置を複数台備え、複数台の当該電力変換装置が分担して前記基本波電流成分と前記高調波電流成分とを出力する空気調和装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電力変換装置および空気調和装置に関する。
続きを表示（約 4,100 文字）【背景技術】
【０００２】
特許文献１には、高調波発生機器に接続されたアクティブフィルタ装置において、力率を改善するための補償電流（Ic）を、高調波発生機器が接続された電力系統に流す電流源と、電力系統から高調波発生機器に流れる電流の負荷電流に、高調波発生機器以外の機器における無効電流に相当する設定値を上乗せして補償電流の大きさを求める力率制御器と、を備えたアクティブフィルタ装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１９１３７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電源に接続された負荷と並列に接続される電力変換装置が、高調波電流成分に加え、基本波電流成分を出力して配電系統の電圧を調整する場合、負荷が停止している時も、基本波電流成分を出力させることがある。負荷停止時に電力変換装置が基本波電流成分を出力する場合、例えば電源のラインインピーダンスや負荷前段に挿入するノイズフィルタの定数等によっては高調波電流成分の制御において発振が生じることがある。
本開示は、電力変換装置が負荷停止時に基本波電流成分を出力する場合に、高調波電流成分の制御における発振を抑制することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の電力変換装置は、電源に接続された負荷と、当該電源に接続され当該負荷と並列な電力変換装置であって、前記負荷が接続された前記電源に、基本波電流成分と高調波電流成分とを出力する電流源と、前記電流源により出力される電流を制御する制御器と、を備え、前記制御器は、前記高調波電流成分における予め定められた周波数の整数倍の周波数成分に対して利得を持つ要素を含み、前記負荷の駆動状態が予め定められた駆動状態の場合、前記利得を持つ要素を無効化する。この場合、電力変換装置が負荷停止時に基本波電流成分を出力する場合に、高調波電流成分の制御における発振を抑制することができる。
別の観点から見ると、本開示の電力変換装置は、電源に接続された負荷と、当該電源に接続され当該負荷と並列な電力変換装置であって、前記負荷が接続された前記電源に、基本波電流成分と高調波電流成分とを出力する電流源と、前記電流源により出力される電流を制御する制御器と、を備え、前記制御器は、前記負荷の駆動状態が予め定められた駆動状態の場合、前記高調波電流成分の制御を無効化する。この場合、電力変換装置が負荷停止時に基本波電流成分を出力する場合に、高調波電流成分の制御における発振を抑制することができる。
ここで、前記予め定められた駆動状態は、前記負荷の電力、前記負荷を流れる電流、前記負荷に生じるＤＣ電圧リプルまたは前記負荷の回転数の何れかが予め定められた値以下の状態である。この場合、負荷の駆動状態に応じた高調波電流成分の制御における発振の抑制が可能となる。
また、前記予め定められた駆動状態は、外部より前記負荷の停止信号を受信した状態である。この場合、外部からの信号に応じた高調波電流成分の制御における発振の抑制が可能となる。
また、前記制御器は、前記電力変換装置に流れる電流から、前記基本波電流成分と、前記高調波電流成分とを算出し、前記電源の情報を取得し、取得した前記電源の情報に基づき、前記基本波電流成分の第１の目標値を設定し、前記負荷に流れる電流に基づき、前記高調波電流成分の第２の目標値を設定し、前記第１の目標値および前記第２の目標値に基づき、前記基本波電流成分および前記高調波電流成分を制御する。この場合、電力変換装置により配電系統の電圧を調整することができる。
また、前記制御器は、前記予め定められた周波数の整数倍の周波数成分に対して利得を持つ要素に繰り返し制御を含み、前記負荷の駆動に関する状態値が予め定められた値以下の場合、当該繰り返し制御を無効化する。この場合、電力変換装置が負荷停止時に基本波電流成分を出力する場合に、繰り返し制御における発振を抑制することができる。
また、前記制御器は、前記基本波電流成分の制御と、前記高調波電流成分の制御とを別々に行う。この場合、別々に制御応答を設定して周波数に応じた制御性能を得ることができる。
また、前記負荷は、空気調和装置に組み込まれている。この場合、空気調和装置により発生した高調波電流成分を電力変換装置により補償することができる。
また、本開示の空気調和装置は、請求項１または２に記載の電力変換装置が組み込まれている。この場合、電力変換装置が空気調和装置における負荷停止時に基本波電流成分を出力する場合に、高調波電流成分の制御における発振を抑制することができる。
また、本開示の空気調和装置は、請求項１または２に記載の電力変換装置を複数台備え、複数台の当該電力変換装置が分担して前記基本波電流成分と前記高調波電流成分とを出力する。この場合、電力変換装置一台当たりの出力量を抑制することができる。
【図面の簡単な説明】
【０００６】
本実施の形態に係るアクティブフィルタ装置の構成例を示す図である。

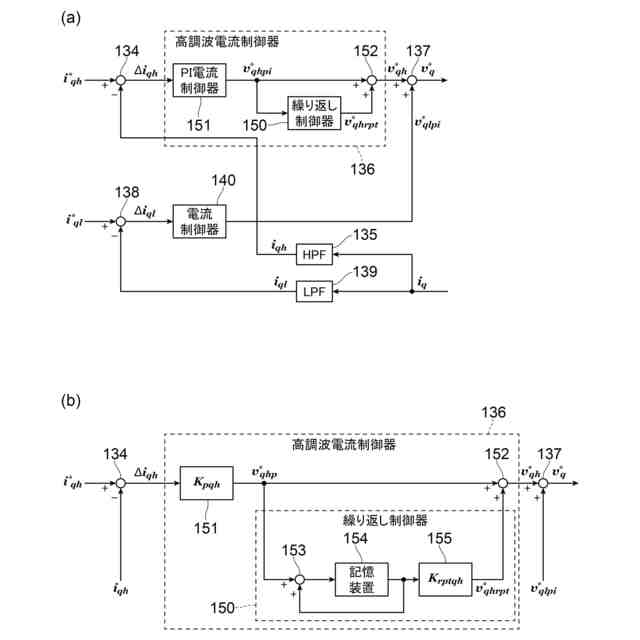

繰り返し制御器について説明する図であり、（ａ）は高調波電流制御器の基本的な構成例を、（ｂ）は高調波電流制御器の具体的な構成例を示す。
繰り返し制御器の周波数特性の例を示す図であり、（ａ）は周波数－振幅特性を、（ｂ）は周波数－位相特性を示す。

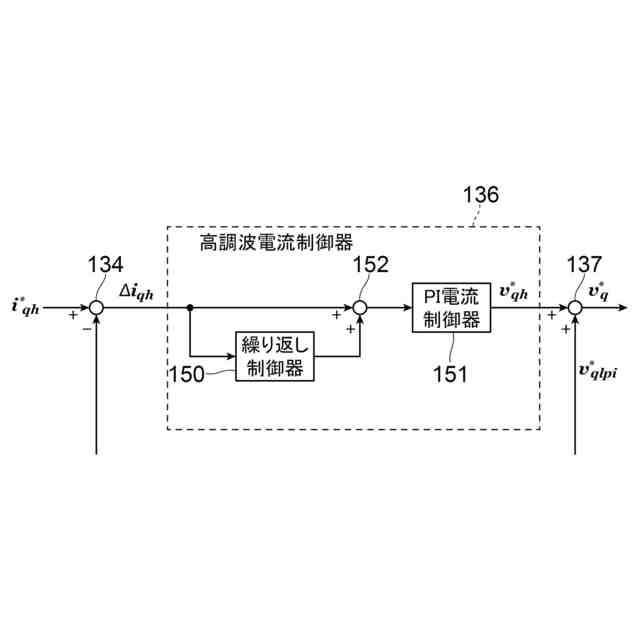

ＰＩ電流制御器の前に繰り返し制御器を備える場合の高調波電流制御器の構成例を示す図である。

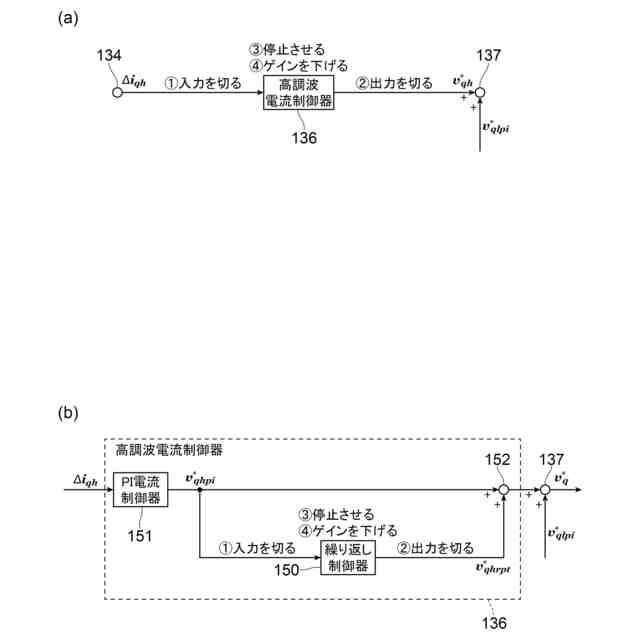

制御の無効化について説明する図であり、（ａ）は高調波電流制御器における制御を無効化する例を、（ｂ）は繰り返し制御器における繰り返し制御を無効化する例を示す。

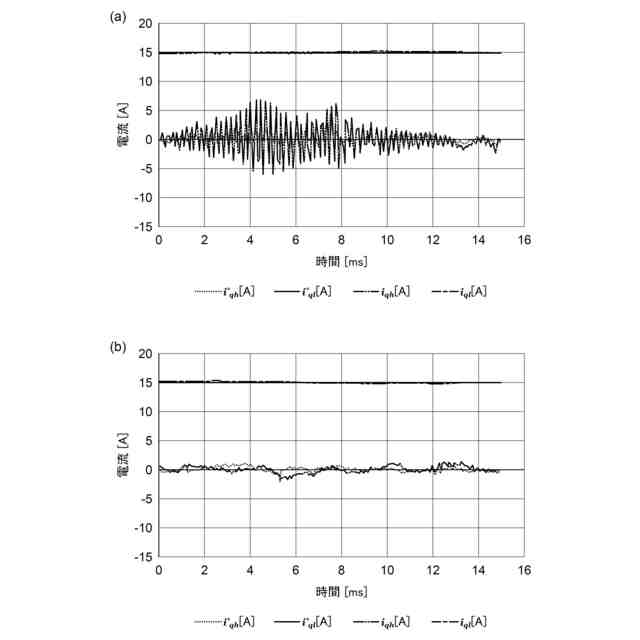

負荷停止時にアクティブフィルタ装置が補償電流を出力したときの電流波形を示す図であり、（ａ）は繰り返し制御器における繰り返し制御を動作させた状態における電流波形を、（ｂ）は繰り返し制御器における繰り返し制御を無効化した状態における電流波形を示す。

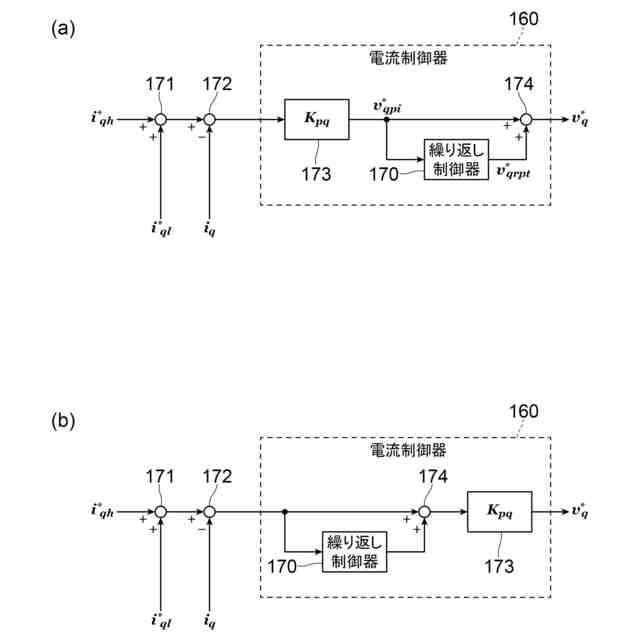

ｑ軸成分の高調波電流制御と基本波電流制御とを実行する電流制御器の構成例を示す図であり、（ａ）は乗算器の後ろに繰り返し制御器を備える場合の電流制御器の構成例を、（ｂ）は乗算器の前に繰り返し制御器を備える場合の電流制御器の構成例を示す。
【発明を実施するための形態】
【０００７】
以下、添付図面を参照して、実施の形態について詳細に説明する。
＜アクティブフィルタ装置の構成＞

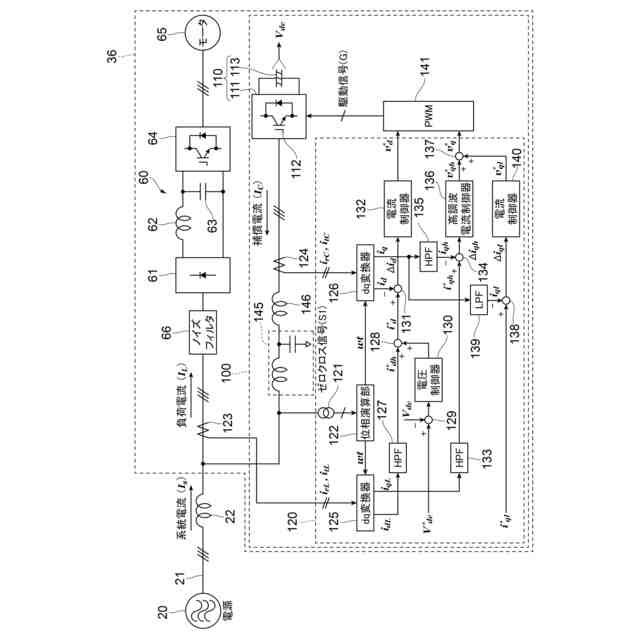

図１は、本実施の形態に係るアクティブフィルタ装置１００の構成例を示す図である。図１では、アクティブフィルタ装置１００が空気調和装置３６に組み込まれている場合を示している。アクティブフィルタ装置１００は、電力変換装置の一例である。
なお、図示の例では、アクティブフィルタ装置１００が空気調和装置３６に組み込まれている構成を示したが、これに限定されない。アクティブフィルタ装置１００が空気調和装置３６とは異なる場所に設置されてもよい。
また、図示の例では、空気調和装置３６を負荷とする構成を示したが、これに限定されない。負荷としては電力変換器６０を有する機器等が挙げられる。電力変換器６０を有する機器としては、給湯器や工場のラインのインバータ等が挙げられる。
【０００８】
負荷にインバータ回路が含まれていると、インバータ回路は電源２０の基本波周波数よりも高い周波数でスイッチングを行うため、配電系統の電流に高調波電流が加わり電源に影響を与える。そこで、アクティブフィルタ装置１００により、配電系統に補償電流を流して高調波電流の抑制が行われる。
なお、基本波とは、電源２０の周波数成分からなる正弦波である。例えば、電源の周波数が５０Ｈｚならば基本波の周波数は５０Ｈｚになる。また、高調波とは、基本波の整数倍の周波数成分である。また、整数倍は２倍以上である。そのため、基本波は、高調波には含まれない。本開示では、電流のうちの基本波の成分を基本波電流と称し、電流のうちの高調波の成分を高調波電流と称する。また、本開示で扱う高調波電流は２次以上４０次以下の高調波の成分を含む電流とする。
【０００９】
また、本実施の形態で説明するアクティブフィルタ装置１００は配電系統の電圧を調整する機能を有し、高調波電流に加えて基本波電流の補償電流を出力するように構成されている。アクティブフィルタ装置１００が高調波電流のみを出力する場合には、負荷の停止時において高調波電流が発生しないため、アクティブフィルタ装置１００を停止してもよい。しかし、アクティブフィルタ装置１００が高調波電流に加え基本波電流も出力する場合には、アクティブフィルタ装置１００を停止せず、基本波電流の出力を行ってもよい。アクティブフィルタ装置１００は、高調波電流に加え基本波成分も出力し、負荷停止時においても、停止させないで基本波電流を出力する。
【００１０】
空気調和装置３６は、ビル、工場、マンション、病院、一戸建て等の建物に設置される。ビル等には、電源２０から配電線２１を介して電力が供給されている。ここでは、電源２０と配電線２１とをまとめて配電系統と表記する。配電線２１は、配電線インピーダンス２２を有している。電源２０は、例えば、三相の交流電源（商用電源）である。
空気調和装置３６は、冷媒が循環して冷凍サイクル運転動作を行う冷媒回路（不図示）を備え、ビル等において室内の冷房や暖房を行う。空気調和装置の冷媒回路は、冷媒を圧縮する圧縮機を備える。
空気調和装置３６は、電力変換器６０を備える。
（【００１１】以降は省略されています）
