公開番号2025133530
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031539
出願日2024-03-01
発明の名称換気装置
出願人ダイキン工業株式会社
代理人弁理士法人サンクレスト国際特許事務所
主分類F24F 7/08 20060101AFI20250904BHJP(加熱;レンジ;換気)
要約【課題】熱交換素子を備えた換気装置において、熱交換素子における熱交換に寄与しない領域を削減する。
【解決手段】換気装置10は、ケーシング11と、排気ファン13と、給気ファン14と、排気EAを通過させる排気通風路12c及び給気SAを通過させる給気通風路12dを積層した積層構造を有し、排気EAと給気SAとを熱交換させる角柱形状の熱交換素子12と、熱交換素子12の積層方向における一方側の端面を覆う第1側板15a及び他方側の端面を覆う第2側板15bと、熱交換素子12のコーナー部12eごとに配置され第1側板15a及び第2側板15bの間を積層方向に延びる素子枠40と、ケーシング11に設けられ素子枠40を保持する保持部30と、を備え、素子枠40は、枠本体41を有し、枠本体41は、積層方向から見た場合の熱交換素子12の対角線の方向Tについて、熱交換素子12より対応する保持部30側に配置されている。

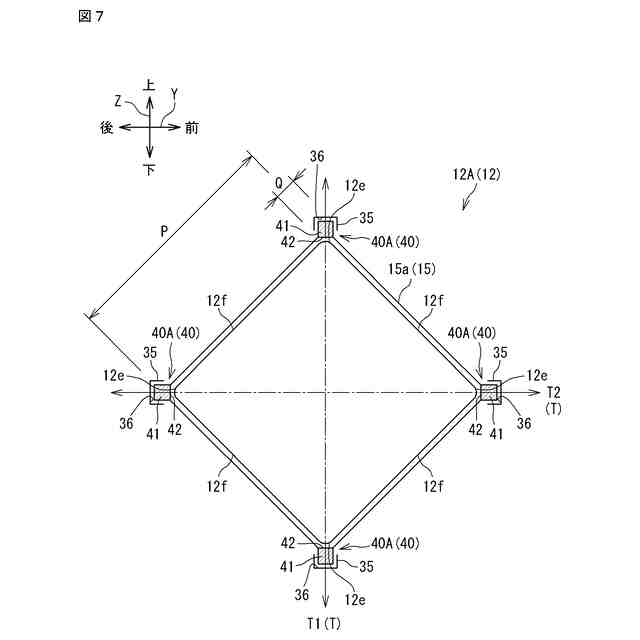

【選択図】図7
特許請求の範囲【請求項１】

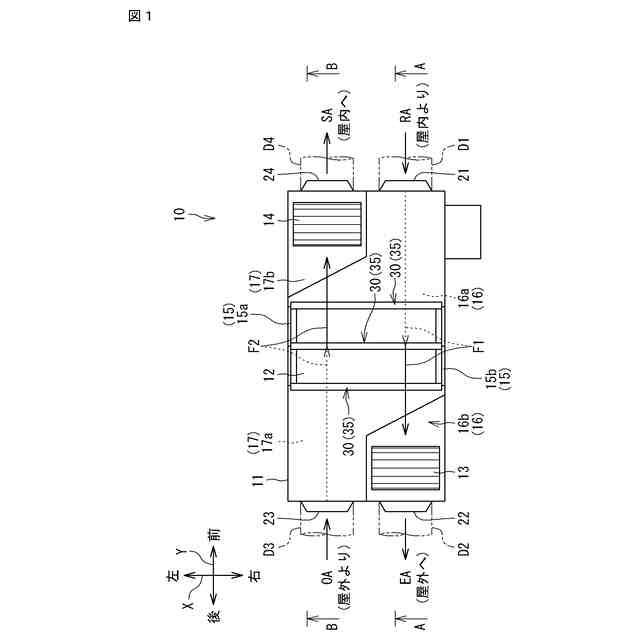

排気通路（１６）及び給気通路（１７）を有するケーシング（１１）と、
前記排気通路（１６）に設置され当該排気通路（１６）に排気の流れ（Ｆ１）を生成する排気ファン（１３）と、
前記給気通路（１７）に設置され当該給気通路（１７）に給気の流れ（Ｆ２）を生成する給気ファン（１４）と、

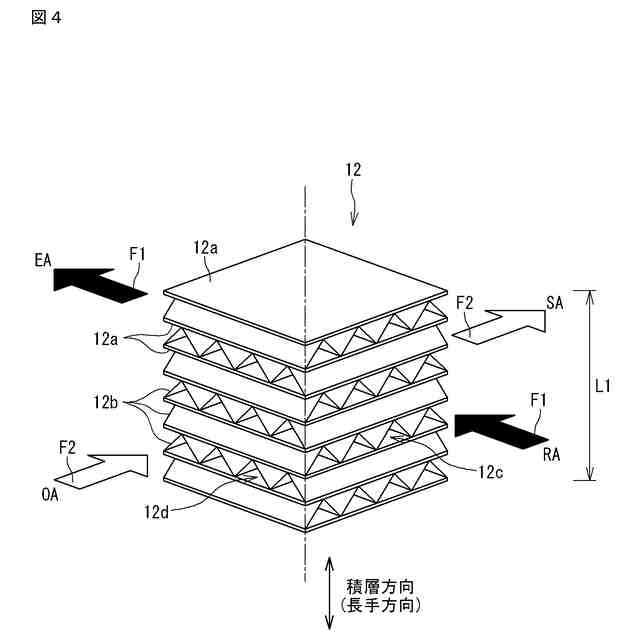

前記排気を通過させる排気通風路（１２ｃ）及び前記給気を通過させる給気通風路（１２ｄ）を積層した積層構造を有し、前記排気と前記給気とを熱交換させる角柱形状の熱交換素子（１２）と、
前記熱交換素子（１２）の積層方向における一方側の端面を覆う第１側板（１５ａ）及び他方側の端面を覆う第２側板（１５ｂ）と、

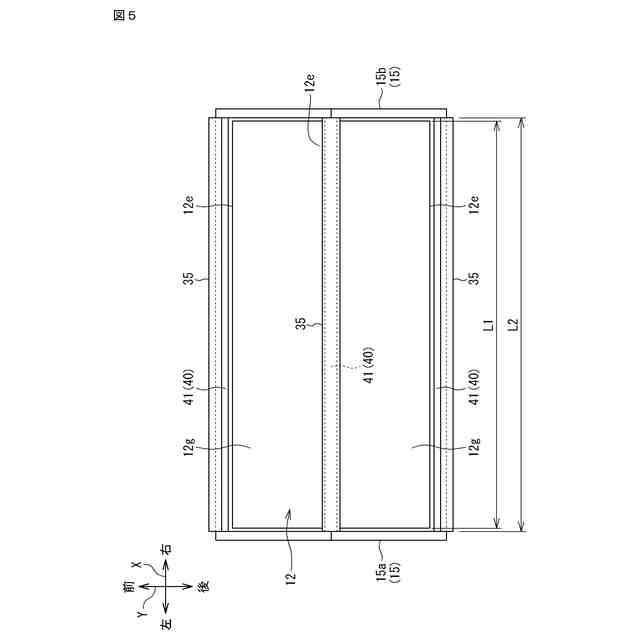

前記熱交換素子（１２）のコーナー部（１２ｅ）ごとに配置され前記第１側板（１５ａ）及び前記第２側板（１５ｂ）の間を前記積層方向に延びる素子枠（４０）と、

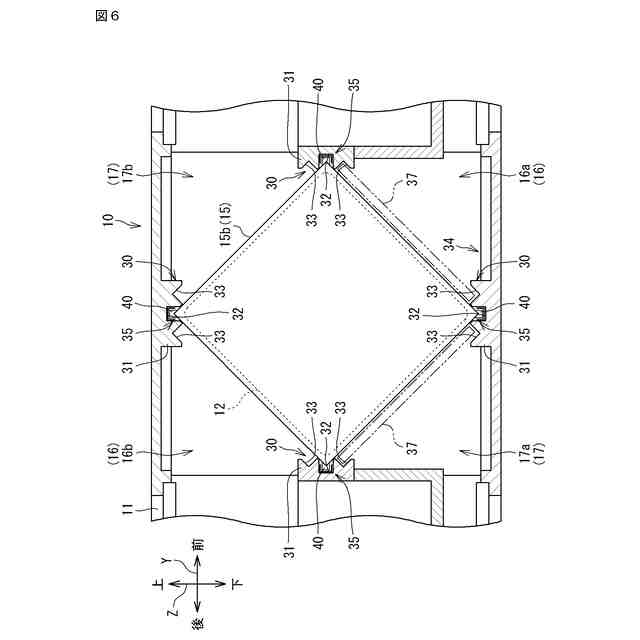

前記ケーシング（１１）に設けられ前記素子枠（４０）を保持する保持部（３０）と、を備え、
前記素子枠（４０）は、枠本体（４１）を有し、
前記枠本体（４１）は、積層方向から見た場合の前記熱交換素子（１２）の対角線の方向（Ｔ）について、前記熱交換素子（１２）より対応する前記保持部（３０）側に配置される、換気装置（１０）。
続きを表示（約 940 文字）【請求項２】

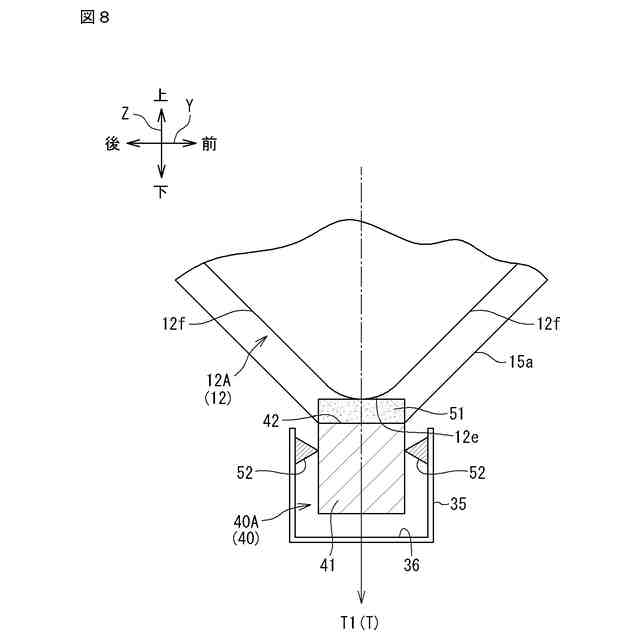

前記熱交換素子（１２）及び前記素子枠（４０）の間に設けられた第１シール部材（５１）をさらに備える、請求項１記載の換気装置（１０）。
【請求項３】
前記素子枠（４０）及び前記保持部（３０）の間に設けられた第２シール部材（５２）をさらに備える、請求項１又は請求項２記載の換気装置（１０）。
【請求項４】
前記積層方向から見た場合の前記熱交換素子（１２）の１辺の延長方向における前記枠本体（４１）の長さ（Ｑ）は、前記積層方向から見た場合の前記熱交換素子（１２）の１辺の長さ（Ｐ）の１０％以下である、請求項１又は請求項２記載の換気装置（１０）。
【請求項５】
前記積層方向における前記熱交換素子（１２）の長さは、前記保持部（３０）の長さに比べて小さい、請求項１又は請求項２記載の換気装置（１０）。
【請求項６】
前記保持部（３０）は、前記熱交換素子（１２）の積層方向について前記素子枠（４０）を変位可能に保持する、請求項１又は請求項２記載の換気装置（１０）。
【請求項７】
前記熱交換素子（１２Ｂ）は、前記積層方向に沿って前記コーナー部（１２ｅ）に形成された凹部（１２ｇ）を有し、
前記素子枠（４０Ｂ）は、前記枠本体（４１）から前記対角線の方向（Ｔ）であって前記熱交換素子（１２）に向かう方向へ突出する突起部（４３）を有し、
前記突起部（４３）は、前記凹部（１２ｇ）に挿入される、請求項２記載の換気装置（１０）。
【請求項８】
前記突起部（４３）の前記枠本体（４１）からの突出高さ（Ｈ１）は、前記突起部（４３）の突出方向における前記枠本体（４１）の高さ（Ｈ２）に比べて小さい、請求項７記載の換気装置（１０）。
【請求項９】
前記突起部（４３）の前記枠本体（４１）からの突出高さ（Ｈ１）は、前記対角線の方向（Ｔ）における前記凹部（１２ｇ）の深さに比べて大きい、請求項７記載の換気装置（１０）。
【請求項１０】
前記凹部（１２ｇ）は、Ｖ字溝である、請求項７又は請求項８記載の換気装置（１０）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、換気装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
熱交換素子によって室外空気（給気）と室内空気（排気）とを熱交換しながら換気を行う換気装置が知られている（特許文献１参照）。前記換気装置は、四角柱状の熱交換素子の稜線（コーナー部）を覆う素子枠を有する。
【先行技術文献】
【特許文献】
【０００３】
特許第６４７９２１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記熱交換素子において、コーナー部の周辺は、素子枠によって覆われている。熱交換素子の側面のうち素子枠で覆われた領域は、室外空気及び室内空気が通過しない。このため、前記領域は、空気間の熱交換に寄与しない領域となっている。これにより、従来の前記換気装置は、熱交換素子において熱交換効率の損失が生じている。
【０００５】
本開示は、熱交換素子を備えた換気装置において、熱交換素子における熱交換に寄与しない領域を削減することを目的とする。
【課題を解決するための手段】
【０００６】
（１）本開示の換気装置は、排気通路及び給気通路を有するケーシングと、前記排気通路に設置され当該排気通路に排気の流れを生成する排気ファンと、前記給気通路に設置され当該給気通路に給気の流れを生成する給気ファンと、前記排気を通過させる排気通風路及び前記給気を通過させる給気通風路を積層した積層構造を有し、前記排気と前記給気とを熱交換させる角柱形状の熱交換素子と、前記熱交換素子の積層方向における一方側の端面を覆う第１側板及び他方側の端面を覆う第２側板と、前記熱交換素子のコーナー部ごとに配置され前記第１側板及び前記第２側板の間を前記積層方向に延びる素子枠と、前記ケーシングに設けられ前記素子枠を保持する保持部と、を備え、前記素子枠は、枠本体を有し、前記枠本体は、積層方向から見た場合の前記熱交換素子の対角線の方向について、前記熱交換素子より対応する前記保持部側に配置される。
【０００７】
本開示の換気装置において、素子枠は、熱交換素子のコーナー部を覆う範囲を従来に比べて削減することができる。このため、本開示の換気装置は、熱交換素子の側面の給気及び排気が通過可能な領域のうち、給気及び排気が通過しない領域の割合を減らすことができる。これにより、熱交換素子を有する換気装置において、熱交換素子における熱交換に寄与しない領域を削減することができる。
【０００８】
（２）本開示の前記（１）の形態に係る換気装置は、前記熱交換素子及び前記素子枠の間に設けられた第１シール部材をさらに備えると好ましい。
この構成によれば、熱交換素子を通過せずに、熱交換素子と素子枠との間を通過する空気を抑制することができる。
【０００９】
（３）本開示の前記（１）又は（２）の形態に係る換気装置は、前記素子枠及び前記保持部の間に設けられた第２シール部材をさらに備えると好ましい。
この構成によれば、熱交換素子を通過せずに、素子枠と保持部との間を通過する空気を抑制することができる。
【００１０】
（４）本開示の前記（１）～（３）のうち何れか１つの形態に係る換気装置において、前記積層方向から見た場合の前記熱交換素子の１辺の延長方向における前記枠本体の長さは、前記積層方向から見た場合の前記熱交換素子の１辺の長さの１０％以下であると好ましい。
この構成によれば、素子枠によって排気及び給気が受ける通風抵抗を抑制することができる。これにより、熱交換素子を通過する給気及び排気の流量低下を抑制することができ、換気装置における熱交換効率の低下を抑制することができる。
（【００１１】以降は省略されています）
