公開番号2025133972
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025118544,2023129733
出願日2025-07-14,2019-08-08
発明の名称照明器具
出願人三菱電機株式会社,三菱電機照明株式会社
代理人弁理士法人クロスボーダー特許事務所
主分類F21V 31/00 20060101AFI20250904BHJP(照明)
要約【課題】照明器具の配線を通すための穴に防水部材などの部材を設けることができる構成を提供する。
【解決手段】光源部と、前記光源部に電力を供給するための配線1221と、前記光源部と前記光源部が配置される配置面との間に空間1141を形成するように前記配置面と逆方向に盛り上がるとともに前記配線が通過する貫通穴115が形成された凸状部114を有する板状のベース部111と、前記配線を貫通させる配線穴117が形成され、一部が前記空間に収納される通線用パッキン116と、を備えた。

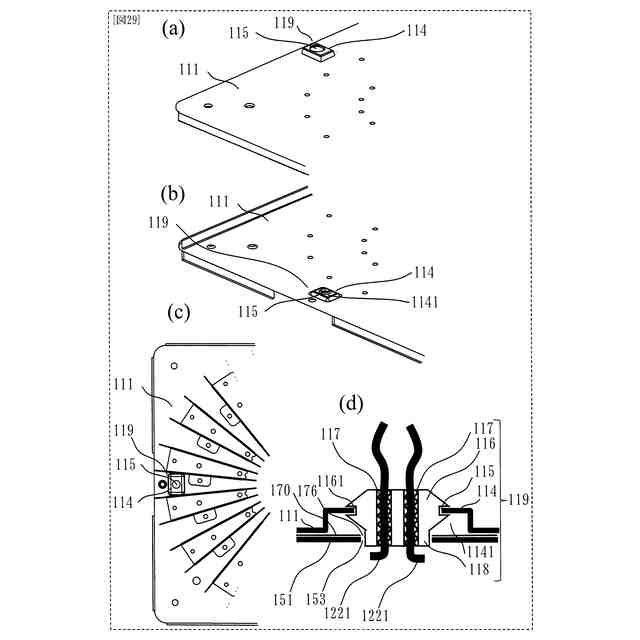

【選択図】図29
特許請求の範囲【請求項１】
光源部と、
前記光源部に電力を供給するための配線と、
前記光源部が配置される配置面を有するベース部であって、前記光源部と前記配置面との間に空間を形成するように前記配置面と逆方向に盛り上がるとともに前記配線が通過する貫通穴が形成された凸状部を有する板状のベース部と、
前記配線を貫通させる配線穴が形成され、一部が前記空間に収納される通線用パッキンと、
を備えた照明器具。
続きを表示（約 250 文字）【請求項２】
前記凸状部は、
前記ベース部の一部によって形成されている請求項１に記載の照明器具。
【請求項３】
前記通線用パッキンの前記一部は、
前記凸状部における前記空間に向いた面と向き合う請求項１に記載の照明器具。
【請求項４】
前記通線用パッキンは、
前記配線とともに前記貫通穴を止水する請求項１に記載の照明器具。
【請求項５】
前記配線穴の穴径は、
前記配線の外径より小さい請求項１に記載の照明器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明器具に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、ヒートシンクに光源部を搭載し、ヒートシンクの上部に電源装置を有し、光源部と電源装置をコードで接続した照明器具が示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１２６４５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の照明器具は、ヒートシンクに設けた通線部より、ヒートシンクに搭載した光源部とヒートシンク上部に設置された電源装置をコードで接続する構成が示されている。
しかしながら、ヒートシンクに設けた通線部は平面部に設けた穴となっており、光源部とヒートシンクとが密着しているので、配線を通すための穴と光源部に間に部材を設けることは困難であった。
【０００５】
本発明は、配線を通すための穴に防水部材などの部材を設けることができる構成を提供する。
【課題を解決するための手段】
【０００６】
本発明の照明器具は、
光源部と、
前記光源部に電力を供給するための配線と、
前記光源部が配置される配置面を有するベース部であって、前記光源部と前記配置面との間に空間を形成するように前記配置面と逆方向に盛り上がるとともに前記配線が通過する貫通穴が形成された凸状部を有する板状のベース部と、
前記配線を貫通させる配線穴が形成され、一部が前記空間に収納される通線用パッキンと、
を備えた。
【発明の効果】
【０００７】
本発明によれば、ベース部の光源部の配置面と逆側に貫通穴を有する凸状部を設けたので、凸状部の貫通穴に防水部材などの部材を設けることができる。
【図面の簡単な説明】
【０００８】

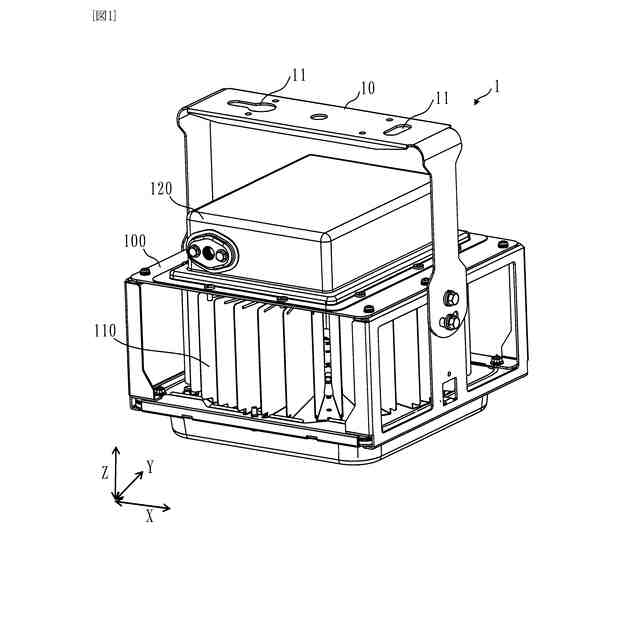

実施の形態１に係る照明器具の斜視図。

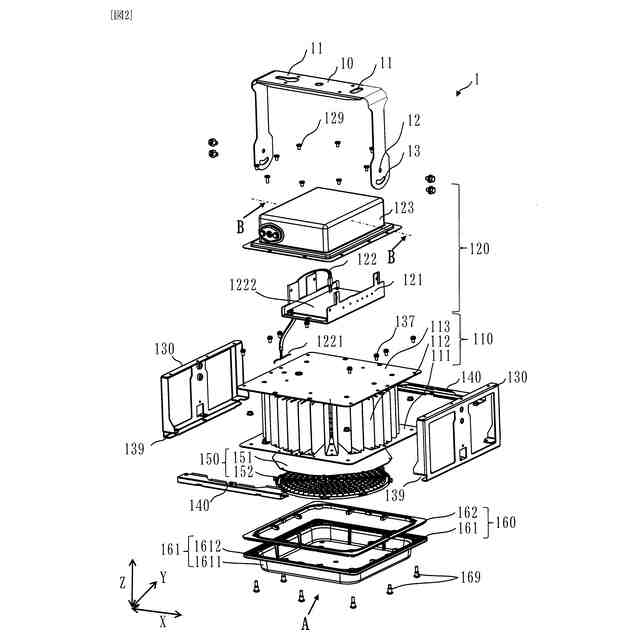

実施の形態１に係る照明器具の分解斜視図。
実施の形態１に係る照明器具の分解斜視図。

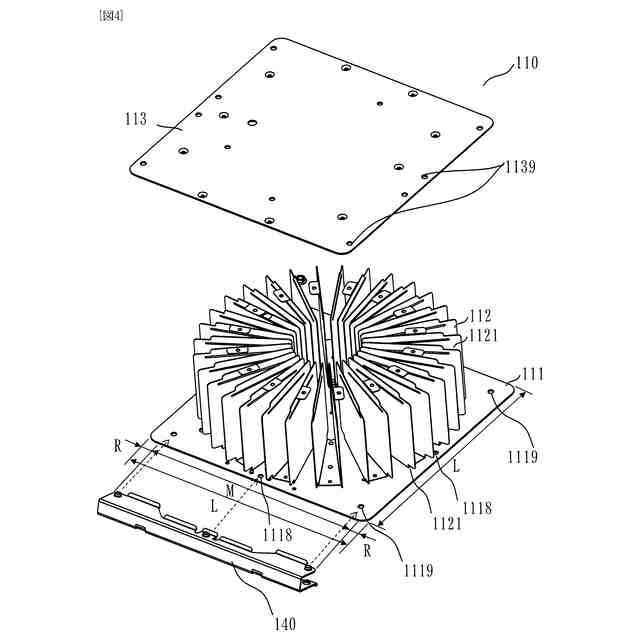

実施の形態１に係る照明器具のヒートシンク１１０の斜視図。
実施の形態１に係る照明器具の連結部１３０の斜視図。
実施の形態１に係る照明器具の補強部１４０の斜視図。

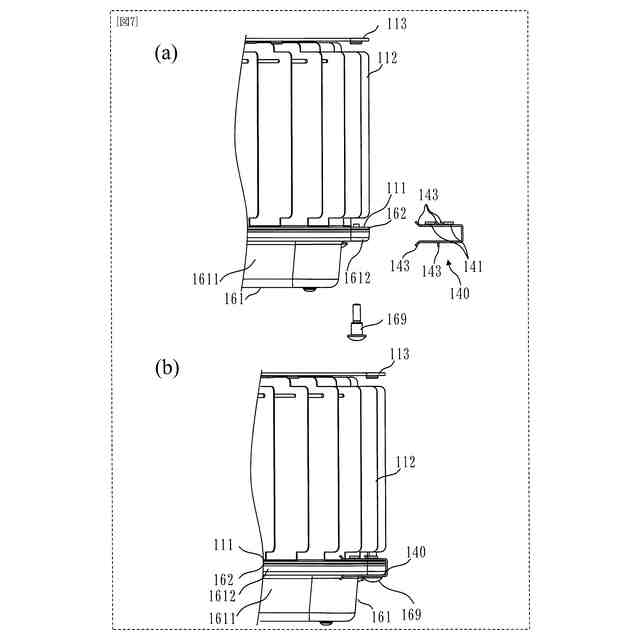

実施の形態１に係る照明器具のヒートシンク１１０に補強部１４０を取り付ける参考図。

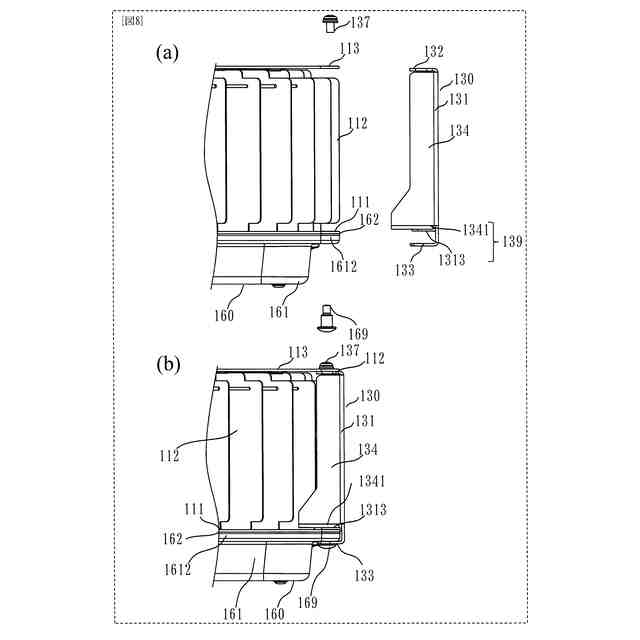

実施の形態１に係る照明器具のヒートシンク１１０に連結部１３０を取り付ける参考図。

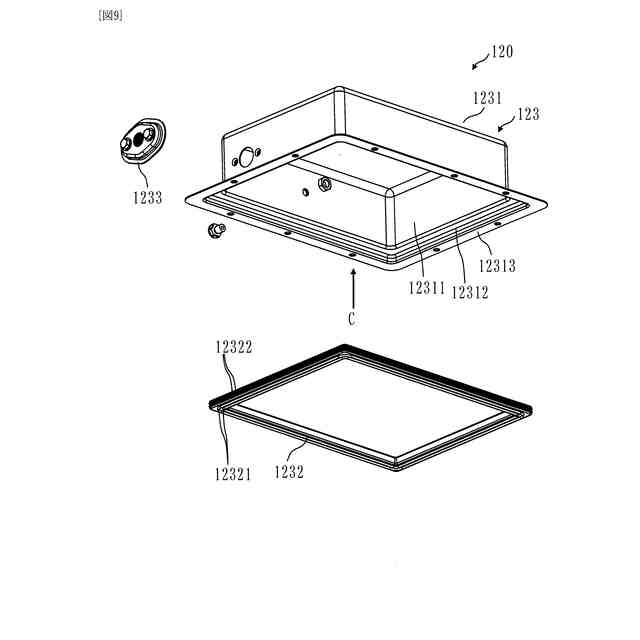

実施の形態１に係る照明器具のケース部１２３の分解斜視図。
実施の形態１に係る照明器具の図２に示すＢ－Ｂ断面図。
実施の形態１に係る器具取付金具２００の斜視図。
実施の形態１に係る照明器具が器具取付金具２００に取り付けられた状態を示す図。
実施の形態１に係る照明器具の電源ユニット１２０のケース本体１２３１の変形例を示す図。
実施の形態１に係る照明器具の配線貫通部１１９の斜視図。
実施の形態１に係る照明器具のシート１７０の模式側面図。
実施の形態１に係る照明器具のカバー部１６０の断面図。
実施の形態１に係る照明器具のベース部１１１の曲げ部１１１１と天板部１１３の曲げ部１１３１の図。
実施の形態１に係る照明器具の天板部１１３の曲げ部１１３１の図。
実施の形態１に係る照明器具のベース部１１１の曲げ部１１１１の図。
実施の形態１に係る照明器具の耐振性能が強化された連結部１３０の斜視図。
実施の形態１に係る照明器具のカバー１６１とカバーパッキン１６２の部分斜視図。
実施の形態２に係る照明器具の斜視図。
実施の形態２に係る照明器具の側面図。
実施の形態２に係る照明器具の分解斜視図。
実施の形態２に係る照明器具のヒートシンク１１０の斜視図と側面図。
実施の形態２に係る照明器具のベース部１１１の取り付け図。
実施の形態２に係る照明器具の絶縁シート１７２の三面図と斜視図。
実施の形態２に係るベース部１１１の曲げ部１１１１の変形例を示す図。
実施の形態２に係る照明器具の配線貫通部１１９を示す図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について、図を用いて説明する。なお、各図中、同一又は相当する部分には、同一符号を付している。実施の形態の説明において、同一又は相当する部分については、その説明を適宜省略又は簡略化する。また、装置、器具、部品等の構成について、その材質、形状、大きさ等は、本発明の範囲内で適宜変更することができる。
【００１０】
実施の形態１．
図を参照しながら、実施の形態１に係る照明器具の構成について説明する。
＊＊＊構成の説明＊＊＊
●図１
（照明器具１）
図１は、体育館等天井が高い施設の天井に取り付けられる照明器具１の斜視図である。
照明器具１は、被取付部に取り付けられるアーム１０と、アーム１０に回動できるように保持される光源ユニット１００を備えている。
（【００１１】以降は省略されています）
