公開番号2025134453
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032370
出願日2024-03-04
発明の名称ICカード、管理サーバ、電子情報記憶媒体、データ処理方法、及びプログラム
出願人大日本印刷株式会社
代理人弁理士法人インテクト国際特許事務所,個人
主分類G06F 21/62 20130101AFI20250909BHJP(計算;計数)
要約【課題】制御対象物の制御器との間で制御用データを共有する処理を簡易に実施することを可能とするICカード、管理サーバ、電子情報記憶媒体、データ処理方法、及びプログラム等を提供する。

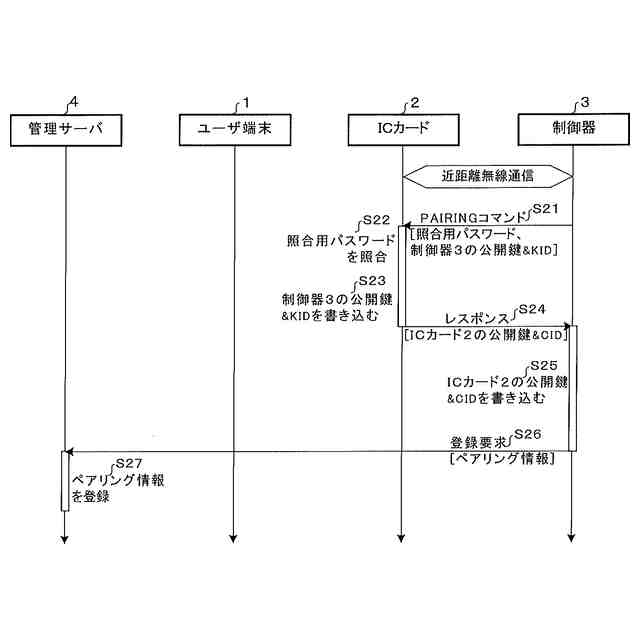

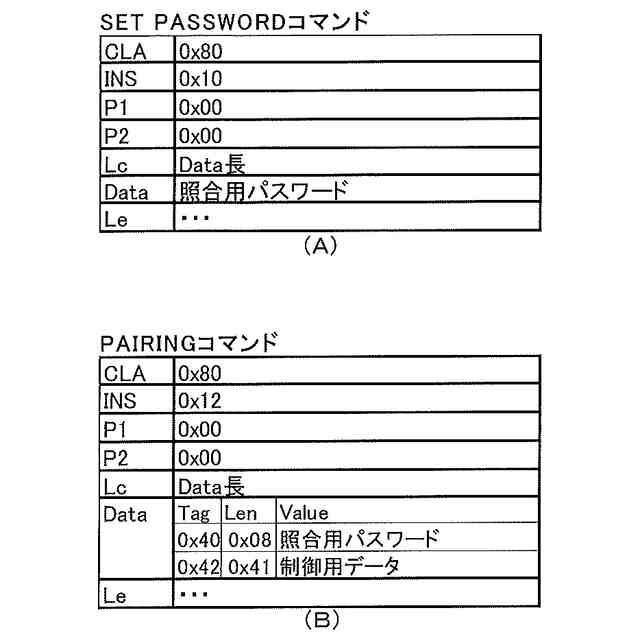

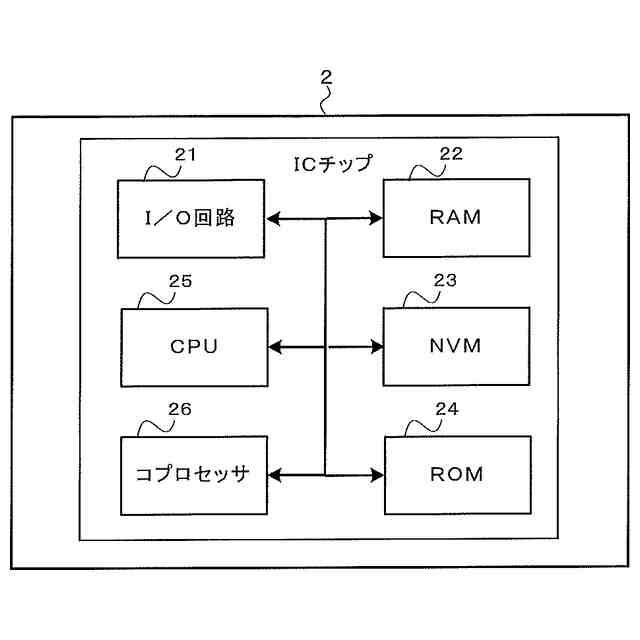

【解決手段】ICカード2は、照合用パスワードを含むSET PASSWORDコマンドをユーザ端末1から受信し、当該SET PASSWORDコマンドに応じて、当該SET PASSWORDコマンドに含まれる照合用パスワードをICカード2内のNVM23の設定領域に書き込み、その後、照合用パスワードと制御用データとを含むPAIRINGコマンドを制御器3から受信し、当該PAIRINGコマンドに応じて、上記書き込まれた照合用パスワードと当該PAIRINGコマンドに含まれる照合用パスワードとを照合し、当該照合が成功した場合に、当該PAIRINGコマンドに含まれる制御用データをICカード2内のNVM23の保存領域に書き込む。
【選択図】図8
特許請求の範囲【請求項１】
ユーザにより利用されるユーザ端末と、前記ユーザにより利用される制御対象物を制御する制御器との間で通信可能なＩＣカードであって、
第１照合用データを含む第１コマンドを前記ユーザ端末から受信する第１受信手段と、
前記第１受信手段により受信された第１コマンドに応じて、当該第１コマンドに含まれる第１照合用データを前記ＩＣカード内の不揮発性メモリの設定領域に書き込む第１書き込み手段と、
第２照合用データと前記制御対象物を制御する際に用いられる制御用データとを含む第２コマンドを前記制御器から受信する第２受信手段と、
前記第２受信手段により受信された第２コマンドに応じて、前記設定領域に書き込まれた第１照合用データと前記第２コマンドに含まれる第２照合用データとを照合する照合手段と、
前記照合が成功した場合に、前記第２コマンドに含まれる制御用データを前記不揮発性メモリの保存領域に書き込む第２書き込み手段と、
を備えることを特徴とするＩＣカード。
続きを表示（約 2,800 文字）【請求項２】
前記制御対象物を前記制御器に制御させるために、前記保存領域に書き込まれた前記制御用データを前記制御器へ送信する送信手段を備えることを特徴とする請求項１に記載のＩＣカード。
【請求項３】

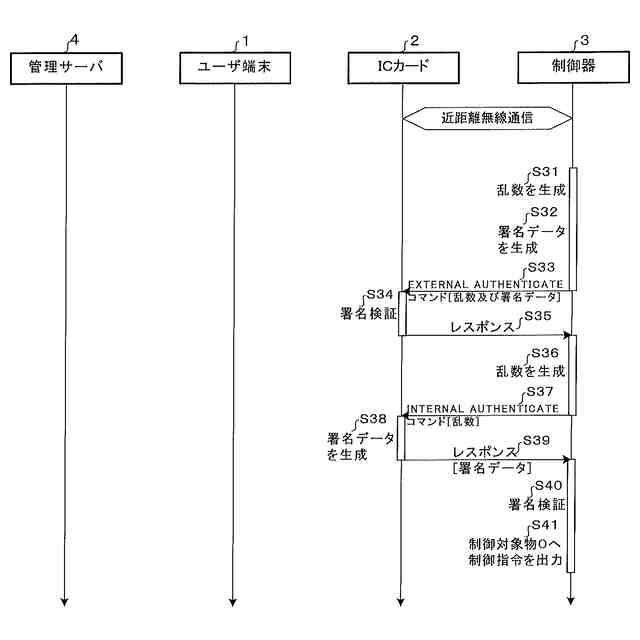

前記制御器には、前記制御器に固有の鍵ペアであって第１秘密鍵と第１公開鍵とを含む当該鍵ペアが記憶されており、
前記制御用データは、前記第１公開鍵であり、
前記制御器により前記第１秘密鍵を用いて生成された第１署名データを含む第３コマンドを当該制御器から受信する第３受信手段と、
前記第３受信手段により受信された第３コマンドに応じて、前記保存領域に書き込まれた前記第１公開鍵を用いて前記第３コマンドに含まれる署名データを検証する検証手段と、
前記検証が成功した場合に、前記検証が成功したことを示すレスポンスを前記制御器へ送信する第１送信手段と、
を備えることを特徴とする請求項１に記載のＩＣカード。
【請求項４】
前記ＩＣカードには、前記ＩＣカードに固有の鍵ペアであって第２秘密鍵と第２公開鍵とを含む当該鍵ペアが記憶されており、
前記照合が成功した場合に、前記第２公開鍵を含むレスポンスを前記制御器へ送信する第２送信手段と、
前記検証が成功したことを示すレスポンスの送信後、第４コマンドを制御器から受信する第４受信手段と、
前記第４受信手段により受信された第４コマンドに応じて、前記第２秘密鍵を用いて第２署名データを生成する生成手段と、
前記生成手段により生成された第２署名データを含むレスポンスを前記制御器へ送信する第３送信手段と、
を備えることを特徴とする請求項３に記載のＩＣカード。
【請求項５】
前記第１照合用データは、前記ユーザにより前記ユーザ端末に入力された照合用パスワードであり、
前記第２照合用データは、前記ユーザにより前記制御器に入力された照合用パスワードであることを特徴とする請求項１乃至４の何れか一項に記載のＩＣカード。
【請求項６】

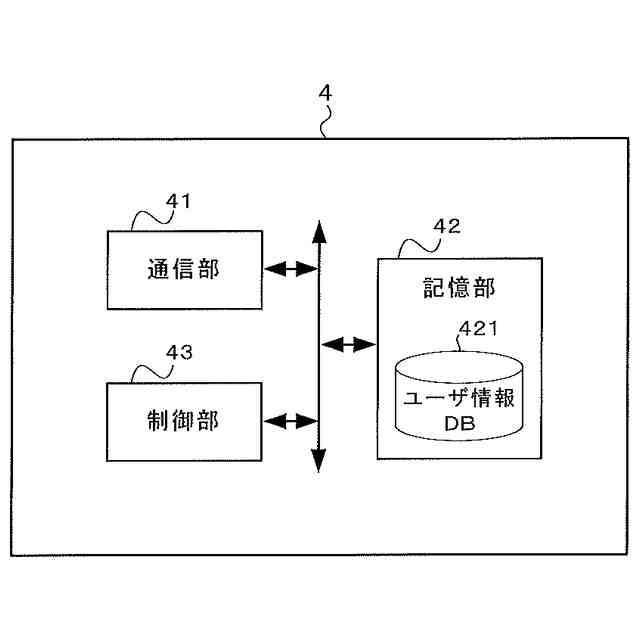

ユーザにより利用されるユーザ端末と、前記ユーザにより利用される制御対象物を制御する制御器と、前記ユーザ端末及び前記制御器との間で通信可能なＩＣカードとを備える通信システムにおいて前記ユーザに固有の識別子と前記ＩＣカードに固有の識別子とを対応付けてデータベースに登録する管理サーバであって、
前記ＩＣカードは、第１照合用データを前記ユーザ端末から受信して不揮発性メモリに書き込み、第２照合用データと前記制御対象物を制御する際に用いられる制御用データとを前記制御器から受信した場合に前記第１照合用データと前記第２照合用データとを照合し当該照合が成功した場合に前記制御用データを前記不揮発性メモリに書き込むものであり、
前記管理サーバは、
前記制御用データが前記不揮発性メモリに書き込まれた後に、前記ＩＣカードに固有の識別子と前記制御器に固有の識別子とを対応付けるペアリング情報を含む登録要求を当該制御器から受信する第５受信手段と、
前記第５受信手段により受信された登録要求に含まれる前記ペアリング情報に基づいて、当該ペアリング情報を前記ユーザに固有の識別子に対応付けて前記データベースに登録する登録手段と、
を備えることを特徴とする管理サーバ。
【請求項７】
前記制御器から前記ペアリング情報を含む削除要求を受信する第６受信手段と、
前記第６受信手段により受信された削除要求に含まれる前記ペアリング情報に基づいて、当該ペアリング情報を前記データベースから削除する削除手段と、
を備えることを特徴とする請求項６に記載の管理サーバ。
【請求項８】
前記制御器から前記ペアリング情報を含む削除要求を受信する第６受信手段と、
前記第６受信手段により受信された削除要求に含まれる前記ペアリング情報に対応付けられた、前記ユーザ端末のユーザに固有の識別子を特定する特定手段と、
前記特定手段により特定された前記識別子に対応するユーザのユーザ端末を介して前記ＩＣカードへ前記制御用データの削除コマンドを送信することで前記不揮発性メモリの保存領域から前記制御用データを削除させる削除制御手段と、
を備えることを特徴とする請求項６に記載の管理サーバ。
【請求項９】
ユーザにより利用されるユーザ端末と、前記ユーザにより利用される制御対象物を制御する制御器との間で通信可能な電子情報記憶媒体であって、
第１照合用データを含む第１コマンドを前記ユーザ端末から受信する第１受信手段と、
前記第１受信手段により受信された第１コマンドに応じて、当該第１コマンドに含まれる第１照合用データを前記電子情報記憶媒体内の不揮発性メモリの設定領域に書き込む第１書き込み手段と、
第２照合用データと前記制御対象物を制御する際に用いられる制御用データとを含む第２コマンドを前記制御器から受信する第２受信手段と、
前記第２受信手段により受信された第２コマンドに応じて、前記設定領域に書き込まれた第１照合用データと前記第２コマンドに含まれる第２照合用データとを照合する照合手段と、
前記照合が成功した場合に、前記第２コマンドに含まれる制御用データを前記不揮発性メモリの保存領域に書き込む第２書き込み手段と、
を備えることを特徴とする電子情報記憶媒体。
【請求項１０】
ユーザにより利用されるユーザ端末と、前記ユーザにより利用される制御対象物を制御する制御器との間で通信可能なＩＣカードにより実行されるデータ処理方法であって、
第１照合用データを含む第１コマンドを前記ユーザ端末から受信するステップと、
前記受信された第１コマンドに応じて、当該第１コマンドに含まれる第１照合用データを前記ＩＣカード内の不揮発性メモリの設定領域に書き込むステップと、
第２照合用データと前記制御対象物を制御する際に用いられる制御用データとを含む第２コマンドを前記制御器から受信するステップと、
前記受信された第２コマンドに応じて、前記設定領域に書き込まれた第１照合用データと前記第２コマンドに含まれる第２照合用データとを照合するステップと、
前記照合が成功した場合に、前記第２コマンドに含まれる制御用データを前記不揮発性メモリの保存領域に書き込むステップと、
を含むことを特徴とするデータ処理方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ユーザ端末との間で非接触通信可能なＩＣ（Integrated Circuit）カード等の技術分野に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、例えば特許文献１に開示されるように、保管庫に対するアクセス権を記憶するＩＣタグを有するデジタルキーが知られている。特許文献１において、デジタルキーが保管庫の収納ボックスに取り付けられた錠前の保管庫キー孔に挿入された場合に、当該デジタルキーのアクセス権が保管庫の制御装置により確認されることで錠前が解錠され、その後にデジタルキーが回転されることで収納ボックスの扉が開かれるようになっている。つまり、デジタルキーは制御装置に保管庫の扉（扉機構）を制御させるために利用される。
【先行技術文献】
【特許文献】
【０００３】
特許第６７６２５５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、上述の保管庫の扉ほか、車両の扉やエンジンなどの制御対象物を制御器に制御させるためにスマートフォンなどのユーザ端末がデジタルキーの代わりに利用され始めている。この場合、ユーザ端末は、通常、ユーザから直接的に入力を受け付けるための入力機能、及びインターネット等のネットワークに接続するための接続機能を有するため、制御対象物を制御する際に用いられる制御用データを共有するための処理を前もって容易に実施することが可能である。一方で、いわゆるＩＣカードをデジタルキーの代わりに利用したいというニーズもある。しかしながら、ＩＣカードは、通常、上記のような入力機能及び接続機能を有さないため、ＩＣカードと制御対象物の制御器との間で制御用データを共有することは容易ではない。
【０００５】
そこで、本発明は、このような点などに鑑みてなされたものであり、制御対象物の制御器との間で制御用データを共有する処理を簡易に実施することを可能とするＩＣカード、管理サーバ、電子情報記憶媒体、データ処理方法、及びプログラム等を提供することを課題の一例とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、請求項１に記載の発明は、ユーザにより利用されるユーザ端末と、前記ユーザにより利用される制御対象物を制御する制御器との間で通信可能なＩＣカードであって、第１照合用データを含む第１コマンドを前記ユーザ端末から受信する第１受信手段と、前記第１受信手段により受信された第１コマンドに応じて、当該第１コマンドに含まれる第１照合用データを前記ＩＣカード内の不揮発性メモリの設定領域に書き込む第１書き込み手段と、第２照合用データと前記制御対象物を制御する際に用いられる制御用データとを含む第２コマンドを前記制御器から受信する第２受信手段と、前記第２受信手段により受信された第２コマンドに応じて、前記設定領域に書き込まれた第１照合用データと前記第２コマンドに含まれる第２照合用データとを照合する照合手段と、前記照合が成功した場合に、前記第２コマンドに含まれる制御用データを前記不揮発性メモリの保存領域に書き込む第２書き込み手段と、を備えることを特徴とする。
【０００７】
請求項２に記載の発明は、請求項１に記載のＩＣカードにおいて、前記制御対象物を前記制御器に制御させるために、前記保存領域に書き込まれた前記制御用データを前記制御器へ送信する送信手段を備えることを特徴とする。
【０００８】
請求項３に記載の発明は、請求項１に記載のＩＣカードであって、前記制御器には、前記制御器に固有の鍵ペアであって第１秘密鍵と第１公開鍵とを含む当該鍵ペアが記憶されており、前記制御用データは、前記第１公開鍵であり、前記制御器により前記第１秘密鍵を用いて生成された第１署名データを含む第３コマンドを当該制御器から受信する第３受信手段と、前記第３受信手段により受信された第３コマンドに応じて、前記保存領域に書き込まれた前記第１公開鍵を用いて前記第３コマンドに含まれる署名データを検証する検証手段と、前記検証が成功した場合に、前記検証が成功したことを示すレスポンスを前記制御器へ送信する第１送信手段と、を備えることを特徴とする。
【０００９】
請求項４に記載の発明は、請求項３に記載のＩＣカードであって、前記ＩＣカードには、前記ＩＣカードに固有の鍵ペアであって第２秘密鍵と第２公開鍵とを含む当該鍵ペアが記憶されており、前記照合が成功した場合に、前記第２公開鍵を含むレスポンスを前記制御器へ送信する第２送信手段と、前記検証が成功したことを示すレスポンスの送信後、第４コマンドを制御器から受信する第４受信手段と、前記第４受信手段により受信された第４コマンドに応じて、前記第２秘密鍵を用いて第２署名データを生成する生成手段と、前記生成手段により生成された第２署名データを含むレスポンスを前記制御器へ送信する第３送信手段と、を備えることを特徴とする。
【００１０】
請求項５に記載の発明は、請求項１乃至４の何れか一項に記載のＩＣカードであって、前記第１照合用データは、前記ユーザにより前記ユーザ端末に入力された照合用パスワードであり、前記第２照合用データは、前記ユーザにより前記制御器に入力された照合用パスワードであることを特徴とする。
（【００１１】以降は省略されています）
