公開番号2025132692
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030431
出願日2024-02-29
発明の名称反射装置、反射装置の製造方法、移相器、及び、フェーズドアレイアンテナ
出願人大日本印刷株式会社,国立大学法人東北大学
代理人個人,個人,個人
主分類H01Q 15/14 20060101AFI20250903BHJP(基本的電気素子)
要約【課題】液晶層の応答性を改善できる反射装置を提供する。

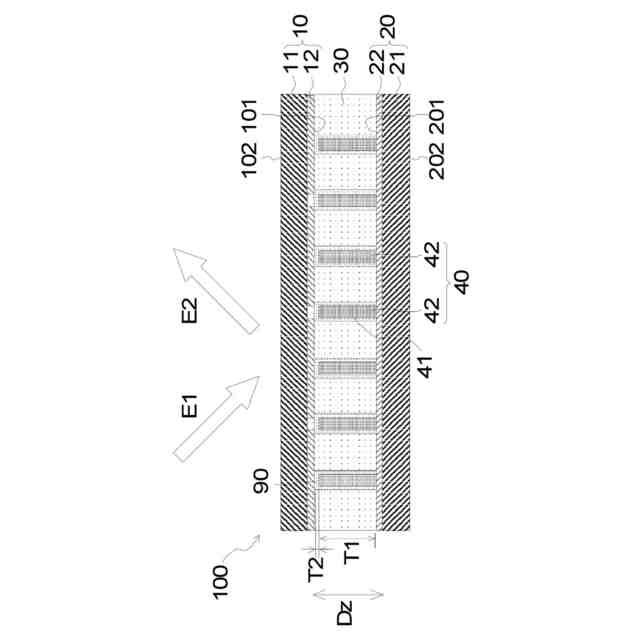

【解決手段】反射装置100は、第1表面101及び第1表面101の反対側に位置する第1裏面102を含む第1導体層基板10と、第1表面101に対向する第2表面201及び第2表面の反対側に位置する第2裏面202を含む第2導体層基板20と、第2表面201の法線方向に沿って第2表面201から突出し且つy方向に延びる複数の壁部42と、第2表面201上において複数の壁部の少なくとも両端に位置する封止部と、第1導体層基板10の第1表面101と第2導体層基板20の第2表面201との間に位置する液晶層30と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
反射装置であって、
第１表面及び前記第１表面の反対側に位置する第１裏面を含む第１導体層基板と、
前記第１表面に対向する第２表面及び前記第２表面の反対側に位置する第２裏面を含む第２導体層基板と、

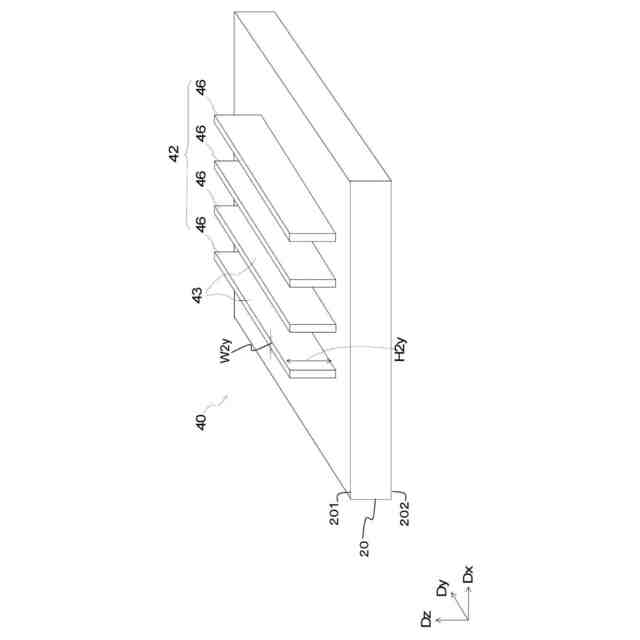

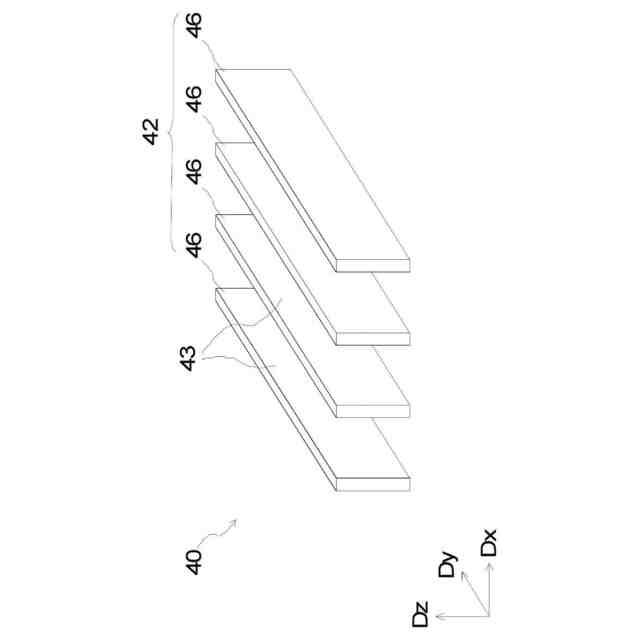

前記第２表面の法線方向に沿って前記第２表面から突出し且つｙ方向に延びる複数の壁部と、
前記第２表面上において前記複数の壁部の少なくとも両端に位置する封止部と、
前記第１導体層基板の前記第１表面と前記第２導体層基板の前記第２表面との間に位置する液晶層と、を備え、
前記第１導体層基板は、前記第１表面に位置する第１導体と、前記第１導体を支持する第１支持基板と、を含み、
前記第２導体層基板は、前記第２表面に位置する第２導体と、前記第２導体を支持する第２支持基板と、を含み、

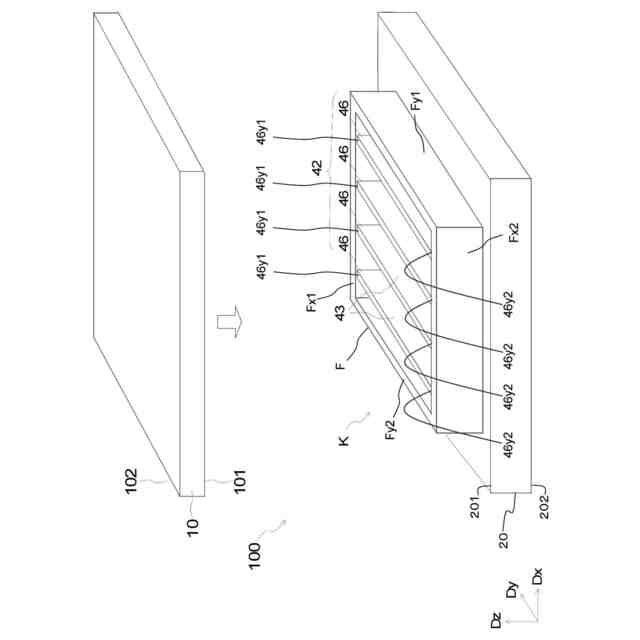

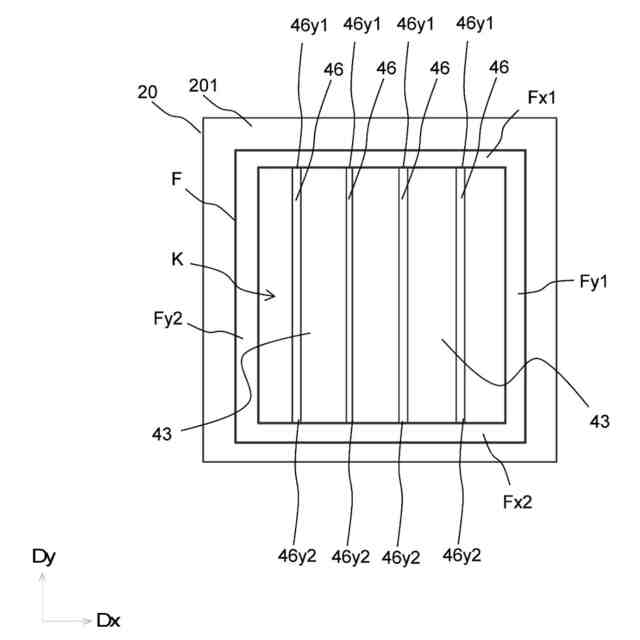

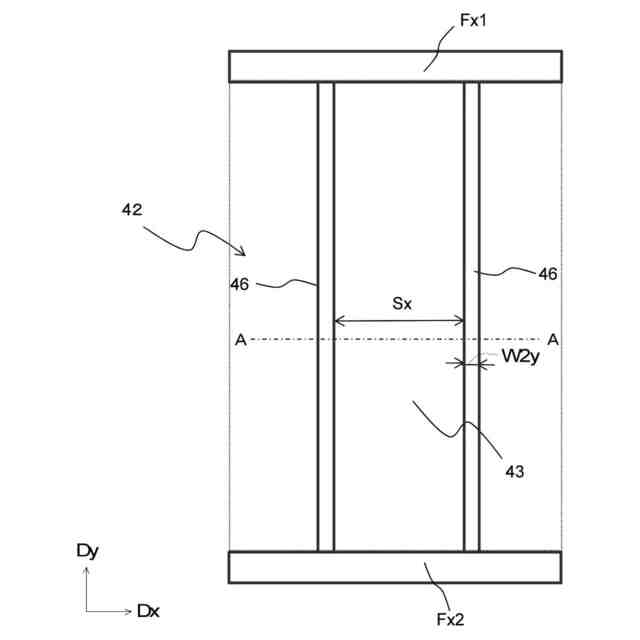

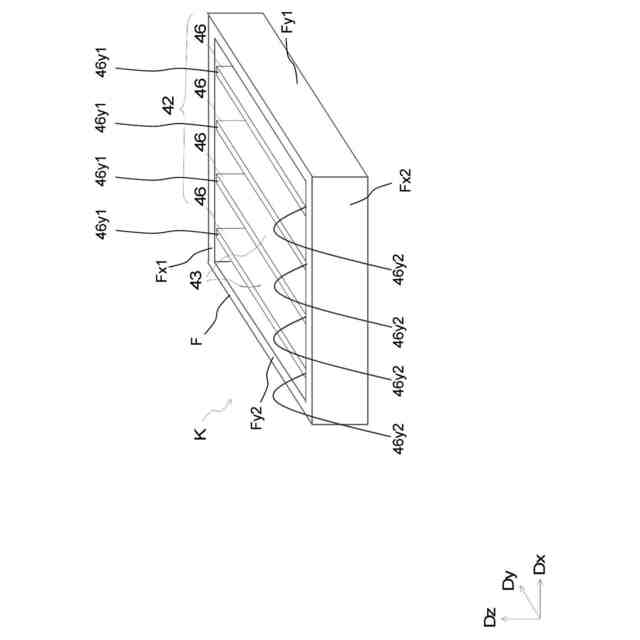

前記封止部は、平面視においてｘ方向に延び且つ前記複数の壁部の前記ｙ方向における第１終端に当接する第１ｘ封止部と、平面視においてｘ方向に延び且つ前記複数の壁部の前記ｙ方向における第２終端に当接する第２ｘ封止部と、を含み、
複数の前記壁部、前記第１ｘ封止部、及び、前記第２ｘ封止部によって区画された複数のセルが構成された空間に、前記液晶層が位置している、反射装置。
続きを表示（約 670 文字）【請求項２】
前記第２導体は、前記第２表面の前記壁部が位置する領域において、連続的に配置されている、請求項１に記載の反射装置。
【請求項３】
前記第２導体は、前記第２表面の前記壁部が位置する領域において、断続的に複数のバターン導体として配置されている、請求項１に記載の反射装置。
【請求項４】
前記壁部は、平面視においてｙ方向に延びる複数の第１ｙ壁部と、前記ｙ方向において隣り合う２つの前記第１ｙ壁部の間に位置する第１ｙ開口部と、を含む、請求項１に記載の反射装置。
【請求項５】
前記ｘ方向に並ぶ複数の前記第１ｙ開口部は、前記ｘ方向の一直線上に並ぶように位置している、請求項４に記載の反射装置。
【請求項６】
前記ｘ方向に並ぶ複数の前記第１ｙ開口部は、前記ｘ方向の一直線上に並ばないように位置している、請求項５に記載の反射装置。
【請求項７】
前記第１ｙ開口部の前記ｙ方向における幅が、１．０μｍ以上である、請求項５に記載の反射装置。
【請求項８】
前記壁部の表面に位置する第１配向膜を備える、請求項１に記載の反射装置。
【請求項９】
前記第１導体層基板の前記第１表面に位置する第３配向膜を備える、請求項１に記載の反射装置。
【請求項１０】
前記第２導体層基板の前記第２表面において、前記第２導体の表面に位置する第２配向膜を備える、請求項２に記載の反射装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の実施形態は、反射装置、反射装置の製造方法、移相器、及び、フェーズドアレイアンテナに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
無線通信においては、電波を反射する反射板が用いられている。近年、電波の反射方向を任意な方向に変更可能な反射板の開発が進められている。本願においては、このような反射板が、反射装置とも称される。反射装置は、液晶材料を含む液晶層を備える。液晶層にバイアス電圧が印加されると、液晶層における分子配向が変化する。電波の反射方向は、液晶層における分子配向に応じて変化する。液晶層に印加するバイアス電圧を制御することにより、電波の反射方向が制御される。
【０００３】
無線通信においては、液晶材料を利用して信号の位相を変調する移相器も知られている。このような移相器は、例えばフェーズドアレイアンテナに用いられている。特許文献１には、マイクロストリップ線路と、接地導体層と、液晶層と、を備える移相器が開示されている。特許文献１には、上記移相器を有するフェーズドアレイアンテナも開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１０１５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電波を制御するための液晶層の厚みは、ディスプレイなどに用いられる液晶層の厚みに比べて大きい。厚みが大きくなるほど、液晶層の応答性が低下する。
【０００６】
本開示の実施形態は、このような課題を効果的に解決し得る反射装置及び反射装置の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の実施形態は、以下の［１］～［３０］に関する。
［１］反射装置であって、
第１表面及び前記第１表面の反対側に位置する第１裏面を含む第１導体層基板と、
前記第１表面に対向する第２表面及び前記第２表面の反対側に位置する第２裏面を含む第２導体層基板と、
前記第２表面の法線方向に沿って前記第２表面から突出し且つｙ方向に延びる複数の壁部と、
前記第２表面上において前記複数の壁部の少なくとも両端に位置する封止部と、
前記第１導体層基板の前記第１表面と前記第２導体層基板の前記第２表面との間に位置する液晶層と、を備え、
前記第１導体層基板は、前記第１表面に位置する第１導体と、前記第１導体を支持する第１支持基板と、を含み、
前記第２導体層基板は、前記第２表面に位置する第２導体と、前記第２導体を支持する第２支持基板と、を含み、
前記封止部は、平面視においてｘ方向に延び且つ前記複数の壁部の前記ｙ方向における第１終端に当接する第１ｘ封止部と、平面視においてｘ方向に延び且つ前記複数の壁部の前記ｙ方向における第２終端に当接する第２ｘ封止部と、を含み、
複数の前記壁部、前記第１ｘ封止部、及び、前記第２ｘ封止部によって区画された複数のセルが構成された空間に、前記液晶層が位置している、反射装置。
【０００８】
［２］［１］に記載の反射装置において、
前記第２導体は、前記第２表面の前記壁部が位置する領域において、連続的に配置されているようにしてもよい。
【０００９】
［３］［１］に記載の反射装置において、
前記第２導体は、前記第２表面の前記壁部が位置する領域において、断続的に複数のバターン導体として配置されているようにしてもよい。
【００１０】
［４］［１］に記載の反射装置において、
前記壁部は、平面視においてｙ方向に延びる複数の第１ｙ壁部と、前記ｙ方向において隣り合う２つの前記第１ｙ壁部の間に位置する第１ｙ開口部と、を含むようにしてもよい。
（【００１１】以降は省略されています）
