公開番号2025134470
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032398
出願日2024-03-04
発明の名称スペーサおよびスペーサ構造体
出願人住友電気工業株式会社,住友電工オプティフロンティア株式会社
代理人弁理士法人信栄事務所
主分類G02B 6/46 20060101AFI20250909BHJP(光学)
要約【課題】1つのケーブル敷設用トレーに配置される光分岐ケーブルの本数を増加できる。
【解決手段】スペーサは、第一支持部および第二支持部と、第一保持板部と、を備えている。第一支持部および第二支持部は、立上部に係合してスペーサを支持することが可能であり、立上部の第一方向における異なる位置に係合可能である。第一保持板部は、第一支持部および第二支持部と接続され、第一支持部および第二支持部が立上部に係合しているとき、底部と平行に延びる。第一保持板部が底部から離隔する距離が、メインケーブルの直径と分岐コード部の直径とを合計した距離よりも大きい。
【選択図】図9
特許請求の範囲【請求項１】
第一方向に延びる底部と、前記底部における前記第一方向に対して交差する方向の端部から立ち上がっている立上部と、によって画成される収容部に、光分岐ケーブルを収容可能なケーブル敷設用トレーに設置されるスペーサであって、
前記光分岐ケーブルは、複数の光ファイバ心線を含むメインケーブルと、前記メインケーブルから少なくとも１本の光ファイバ心線が導出された分岐コード部と、を備え、
前記立上部に係合して前記スペーサを支持することが可能な第一支持部および第二支持部であって、前記立上部の前記第一方向における異なる位置に係合可能な第一支持部および第二支持部と、
前記第一支持部および前記第二支持部と接続され、前記第一支持部および前記第二支持部が前記立上部に係合しているとき、前記底部と平行に延びる第一保持板部と、を備え、
前記第一保持板部は、その上部に前記光分岐ケーブルを配置可能であり、
前記第一保持板部が前記底部から離隔する距離が、前記メインケーブルの直径と前記分岐コード部の直径とを合計した距離よりも大きい、
スペーサ。
続きを表示（約 890 文字）【請求項２】
前記第一保持板部には、前記スペーサの下方に配置されている前記光分岐ケーブルの前記分岐コード部を挿通可能なコード挿通路が形成されている、
請求項１に記載のスペーサ。
【請求項３】
前記第一支持部および前記第二支持部は、前記第一保持板部から立ち上がる腕部と、前記腕部と接続されて下方向に延びる返し部とを備え、
前記腕部と前記返し部とが前記立上部と係合する、
請求項１に記載のスペーサ。
【請求項４】
請求項１から請求項３のいずれか一項に記載のスペーサである第一スペーサと、第二スペーサと、を含むスペーサ構造体であって、
前記第二スペーサは、
前記立上部に係合して前記第一スペーサを支持する第三支持部および第四支持部であって、前記立上部の前記第一方向における互いに異なる位置に係合している第三支持部および第四支持部と、
前記第三支持部および前記第四支持部と接続され、前記第三支持部および前記第四支持部が前記立上部に係合しているとき、前記底部に平行に延びる第二保持板部と、を備え、
前記第三支持部および前記第四支持部が前記立上部に係合しているときの第二保持板部は、前記第一支持部および前記第二支持部が前記立上部に係合しているときの前記第一保持板部よりも上方に位置しており、
前記第二保持板部は、その上部に前記光分岐ケーブルを配置可能であり、
前記第二保持板部が前記第一保持板部から離隔する距離が、前記メインケーブルの直径と前記分岐コード部の直径とを合計した距離よりも大きい、
スペーサ構造体。
【請求項５】
前記第三支持部が前記立上部と係合する第三係合位置から前記第四支持部が前記立上部と係合する第四係合位置までの前記第一方向における距離は、前記第一支持部が前記立上部と係合する第一係合位置から前記第二支持部が前記立上部と係合する第二係合位置までの前記第一方向における距離よりも大きい、
請求項４に記載のスペーサ構造体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、スペーサおよびスペーサ構造体に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、複数のサーバーラックを備えるサーバーラック群と配線盤とを接続する光分岐ケーブルが開示されている。光分岐ケーブルは、メインケーブルと、メインケーブルから分岐して各サーバーラックに接続されている分岐コードとを備えている。
【０００３】
特許文献２には、ケーブル敷設用トレーとドロップノーズとが開示されている。ケーブル敷設用トレーは、底部と立上部とによって画成される溝部に光ケーブルを配置可能に構成されている。ドロップノーズは、立上部に係合して設置される。分岐コードは、ドロップノーズの内部を通って、ケーブルトレーの外に降ろされる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０８３０９６号公報
米国特許第６６２５３７３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
様々な規模のサーバーラック群に対応するために、１つのケーブル敷設用トレーに配置される光分岐ケーブルの本数が増加することが望まれている。
【０００６】
本開示の目的は、１つのケーブル敷設用トレーに配置される光分岐ケーブルの本数を増加可能なスペーサおよびスペーサ構造体を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一態様に係るスペーサは、第一方向に延びる底部と、前記底部における前記第一方向に対して交差する方向の端部から立ち上がっている立上部と、によって画成される収容部に、光分岐ケーブルを収容可能なケーブル敷設用トレーに設置されるスペーサであって、前記光分岐ケーブルは、複数の光ファイバ心線を含むメインケーブルと、前記メインケーブルから少なくとも１本の光ファイバ心線が導出された分岐コード部と、を備え、前記立上部に係合して前記スペーサを支持することが可能な第一支持部および第二支持部であって、前記立上部の前記第一方向における異なる位置に係合可能な第一支持部および第二支持部と、前記第一支持部および前記第二支持部と接続され、前記第一支持部および前記第二支持部が前記立上部に係合しているとき、前記底部と平行に延びる第一保持板部と、を備え、前記第一保持板部は、その上部に前記光分岐ケーブルを配置可能であり、前記第一保持板部が前記底部から離隔する距離が、前記メインケーブルの直径と前記分岐コード部の直径とを合計した距離よりも大きい。
【発明の効果】
【０００８】
本開示によれば、１つのケーブル敷設用トレーに配置される光分岐ケーブルの本数を増加できる。
【図面の簡単な説明】
【０００９】

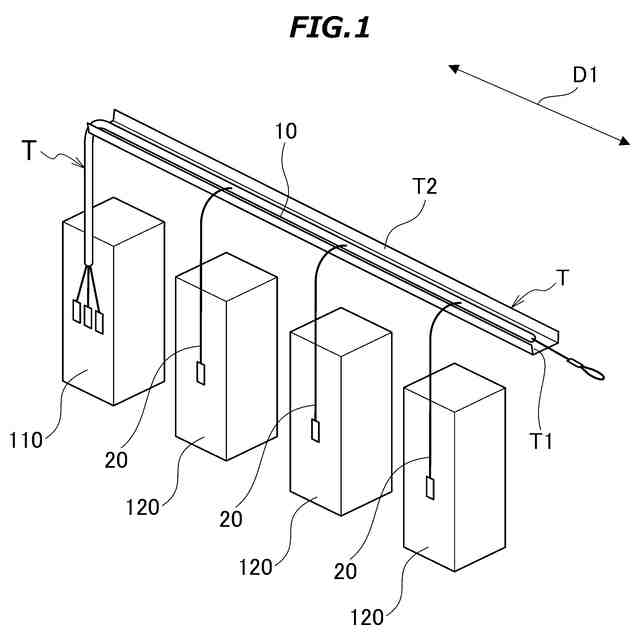

図１は、本実施形態に係る光通信システムを例示している。

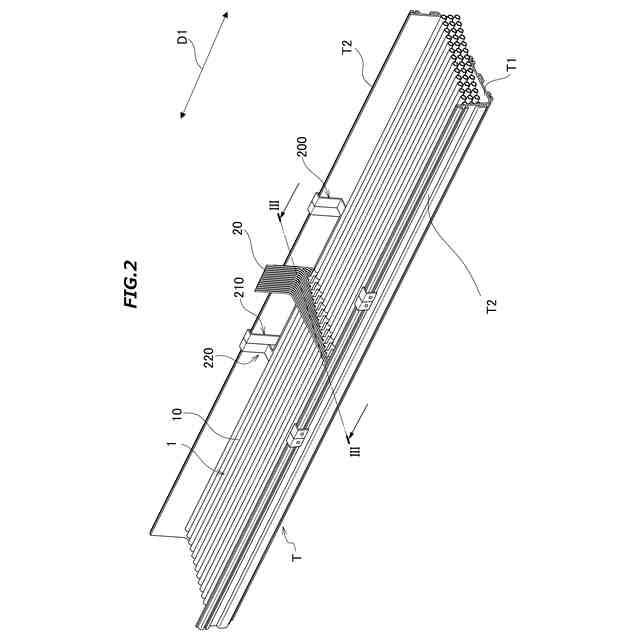

図２は、本実施形態に係るスペーサ構造体を例示している。

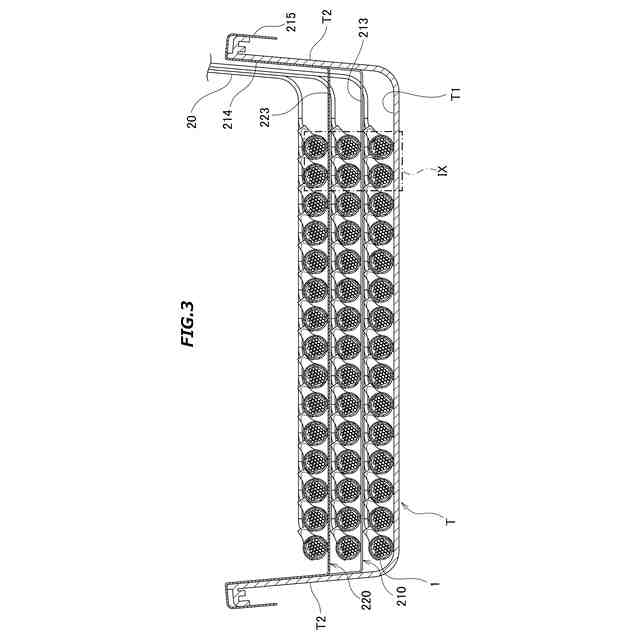

図３は、図２におけるＩＩＩ－ＩＩＩ面における断面図である。

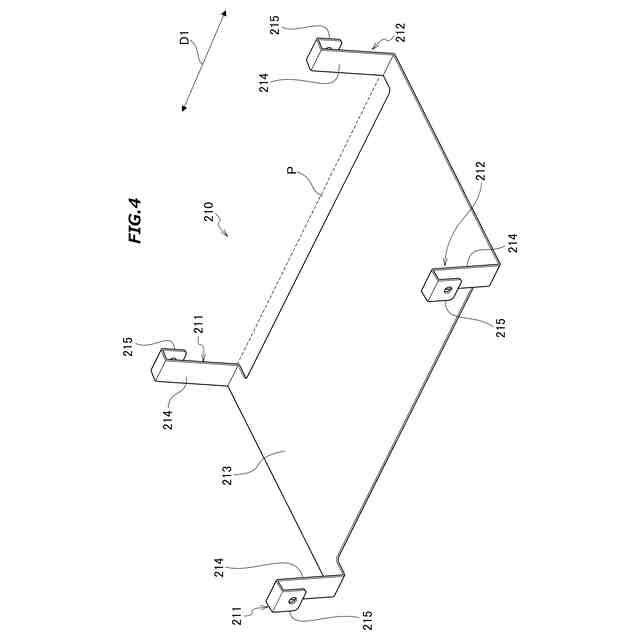

図４は、第一スペーサを例示している。

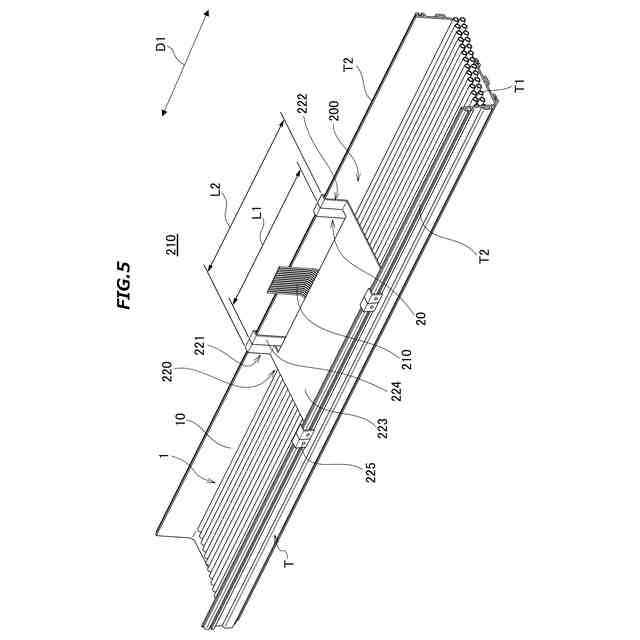

図５は、ケーブル敷設用トレーに設置された第二スペーサを例示している。

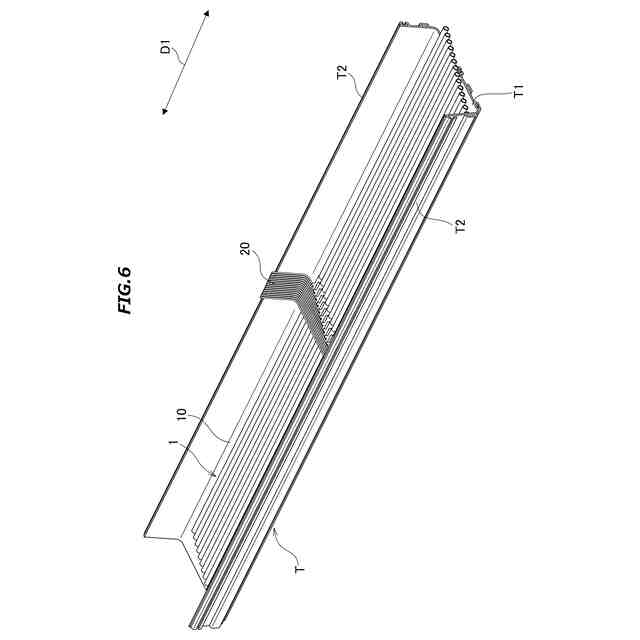

図６は、一層目の光分岐ケーブルの配置を例示している。

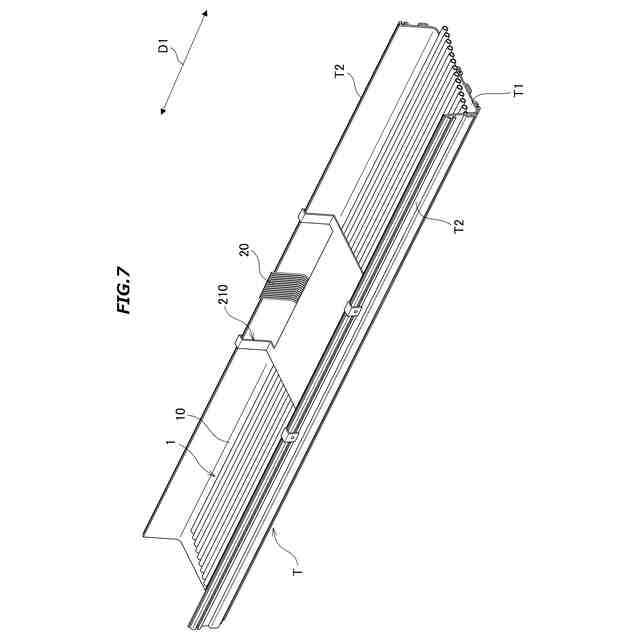

図７は、第一スペーサの配置を例示している。

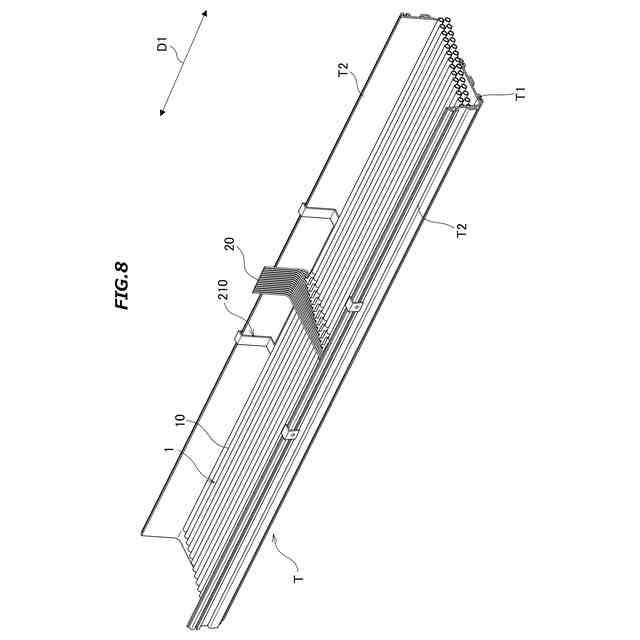

図８は、二層目の光分岐ケーブルの配置を例示している。

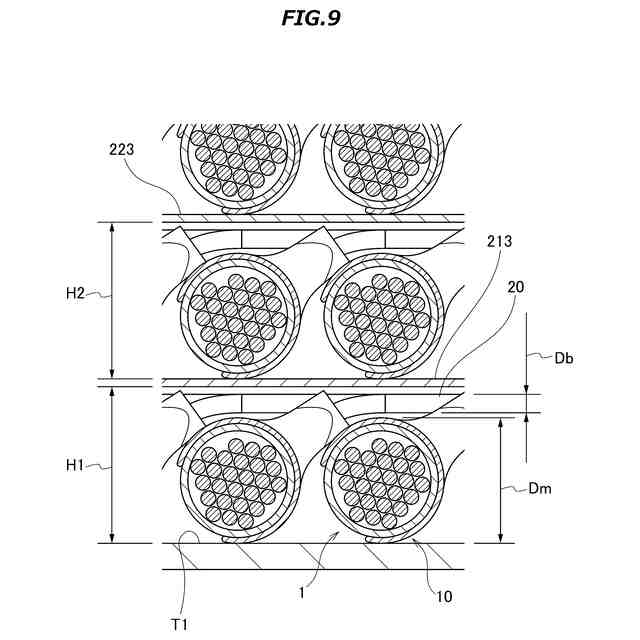

図９は、図３のＩＸ部を拡大した図である。
【発明を実施するための形態】
【００１０】
（本開示の実施形態の説明）
最初に本開示の実施態様を列記して説明する。
（１）本開示の一態様に係るスペーサは、第一方向に延びる底部と、前記底部における前記第一方向に対して交差する方向の端部から立ち上がっている立上部と、によって画成される収容部に、光分岐ケーブルを収容可能なケーブル敷設用トレーに設置されるスペーサであって、前記光分岐ケーブルは、複数の光ファイバ心線を含むメインケーブルと、前記メインケーブルから少なくとも１本の光ファイバ心線が導出された分岐コード部と、を備え、前記立上部に係合して前記スペーサを支持することが可能な第一支持部および第二支持部であって、前記立上部の前記第一方向における異なる位置に係合可能な第一支持部および第二支持部と、前記第一支持部および前記第二支持部と接続され、前記第一支持部および前記第二支持部が前記立上部に係合しているとき、前記底部と平行に延びる第一保持板部と、を備え、前記第一保持板部は、その上部に前記光分岐ケーブルを配置可能であり、前記第一保持板部が前記底部から離隔する距離が、前記メインケーブルの直径と前記分岐コード部の直径とを合計した距離よりも大きい。
（【００１１】以降は省略されています）
