特許ウォッチ

公開番号2025135417
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033257
出願日2024-03-05
発明の名称保持治具
出願人成田空港給油施設株式会社
代理人個人
主分類G01M 13/003 20190101AFI20250910BHJP(測定;試験)
要約【課題】ハイドラントバルブを保持しやすくする。

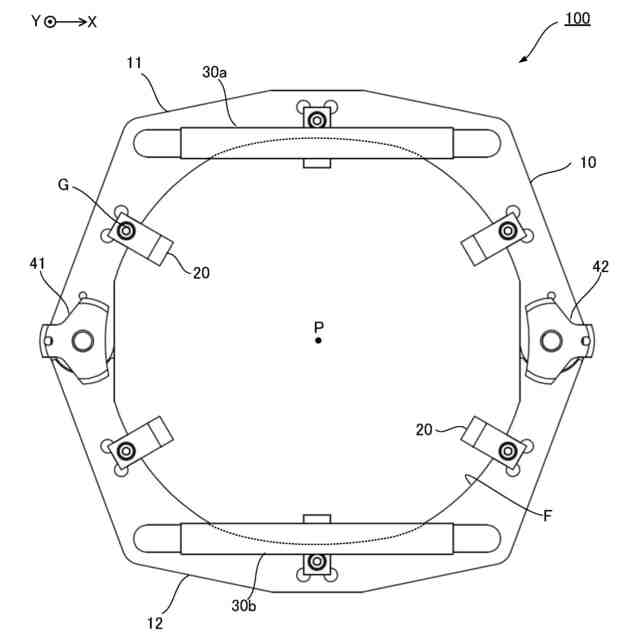

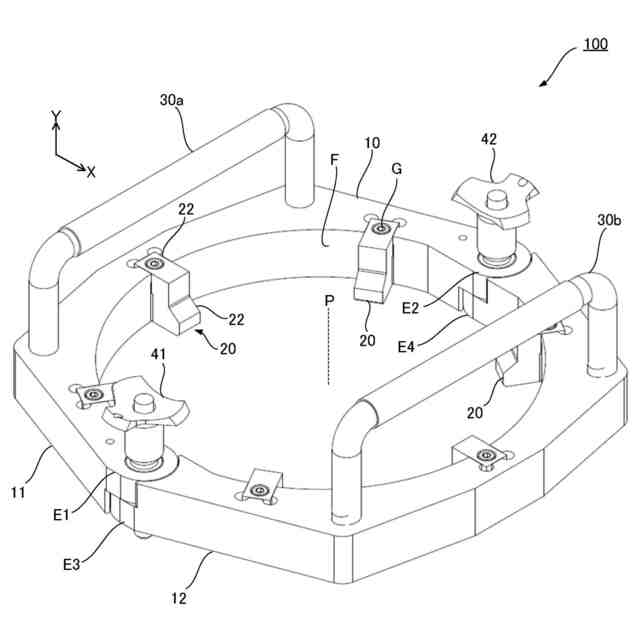

【解決手段】ハイドラントバルブを保持するための治具であって、前記ハイドラントバルブの外周面に沿った環状の支持部10と、前記支持部10の内周面Fから突出する突出部22を含み、前記外周面に設けられたフランジ部に係合する係合部20と、前記支持部10に設けられ、作業員が把持するための第1把持部30aおよび第2把持部30bとを具備する保持治具100。
【選択図】図1
特許請求の範囲【請求項１】
ハイドラントバルブを保持するための治具であって、
前記ハイドラントバルブの外周面に沿った環状の支持部と、
前記支持部の内周面から突出する突出部を含み、前記外周面に設けられたフランジ部に係合する係合部と、
前記支持部に設けられ、作業員が把持するための第１把持部および第２把持部と
を具備する保持治具。
続きを表示（約 790 文字）【請求項２】

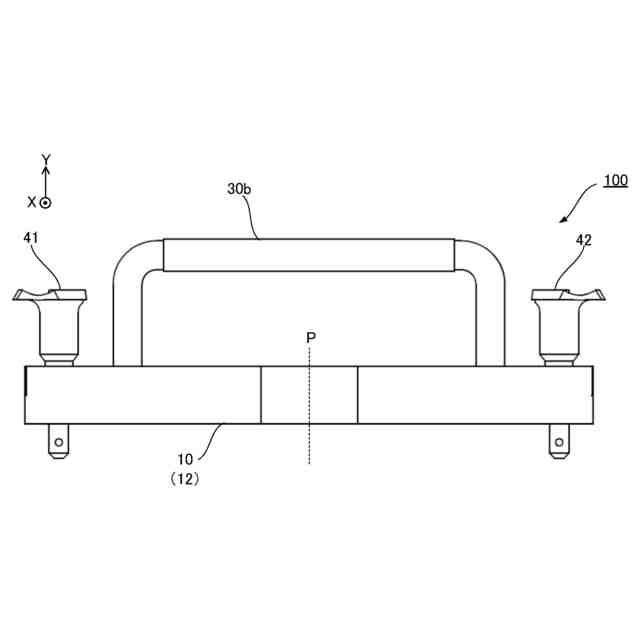

前記第１把持部および前記第２把持部とは、前記支持部の中心軸に平行な方向に向かって突出する
請求項１の保持治具。
【請求項３】

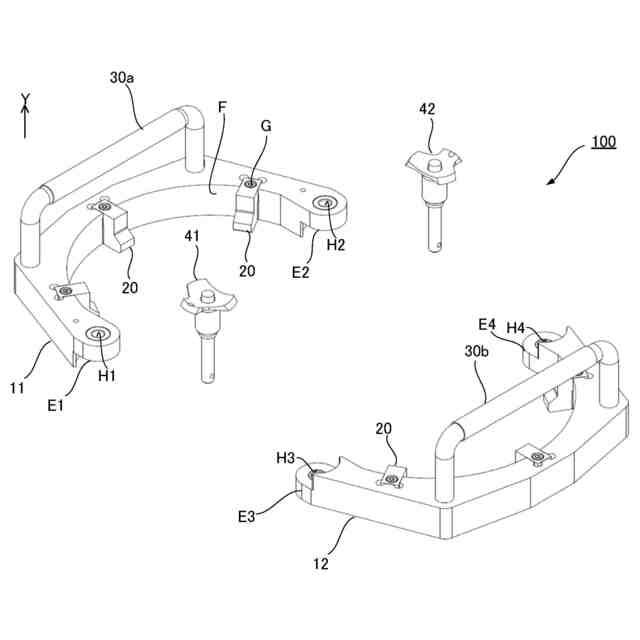

前記支持部は、前記ハイドラントバルブの周方向に沿って第１部分と第２部分とを含み、
前記第１部分は、第１端部と第２端部とを含み、
前記第２部分は、第３端部と第４端部とを含み、
前記第１端部と前記第３端部とを連結する第１連結部と、
前記第２端部と前記第４端部とを連結する第２連結部とをさらに具備し、
前記第１連結部および前記第２連結部の少なくとも一方は、前記連結の解除が可能であり、当該一方において前記連結を解除した状態において、前記第１連結部および前記第２連結部の他方を中心として前記第１部分および前記第２部分とは回転可能である
請求項１の保持治具。
【請求項４】
前記第１連結部は、前記第１端部に設けられた貫通孔と前記第３端部に設けられた貫通孔とに、前記中心軸に平行な方向から挿通されるボールロックピンであり、
前記第２連結部は、前記第２端部に設けられた貫通孔と前記第４端部に設けられた貫通孔とに、前記中心軸に平行な方向から挿通されるボールロックピンである
請求項３の保持治具。
【請求項５】
前記係合部は、前記支持部とは別体であり、取り外しが可能な固着具により当該支持部に接続される
請求項１の保持治具。
【請求項６】

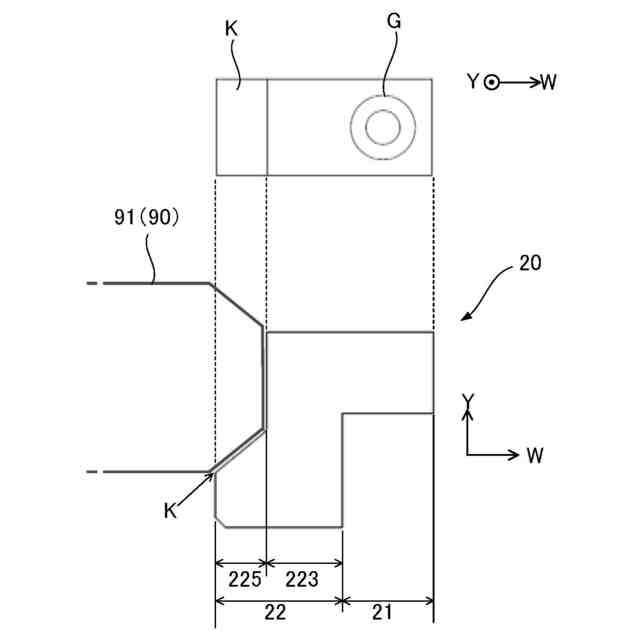

前記突出部のうち前記フランジ部の下面と対向する面は、傾斜面である
請求項１の保持治具。
【請求項７】
前記係合部は、複数あり、
前記複数の係合部は、前記支持部の内周面において所定の間隔で設けられる
請求項１の保持治具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ハイドラントバルブを保持するための保持治具に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
空港の燃料給油施設において、ハイドラント方式とよばれる給油システムが知られている。ハイドラント方式は、貯油タンクから地下に埋設された輸送管によりエプロン（駐機場）まで航空燃料を届ける給油システムである。
【０００３】
ハイドラント方式の給油システムにおいては、エプロンの燃料給油ポイントにおいてハイドラントバルブが輸送管に接続されている。このハイドラントバルブから給油車両を介して燃料を航空機に給油できる。
【０００４】
ここで、ハイドラントバルブは、輸送管と給油車両とを接続する役割を果たすとともに、輸送管内の燃料の供給に関する異常や、ハイドラントバルブ自体に異常が発生した際に、速やかにバルブを閉鎖させることで燃料の供給を停止させる機能を有している。したがって、ハイドラントバルブの性能を確保するために、定期的に検査が行われている。
【０００５】
そこで、特許文献１には、ハイドラントバルブの性能を検査するための検査治具が開示されている。特許文献１の技術では、輸送管から取り外したハイドラントバルブに検査治具を取り付けて検査をする。そして、検査が完了すると輸送管にハイドラントバルブを再び取り付ける。現状では、作業員が人力でハイドラントバルブの着脱を行っている。
【０００６】
ハイドラントバルブの重量は約３０～５０ｋｇもあることに加えて、ハイドラントバルブは地中のハイドラントピットに配置されていることから、ハイドラントバルブの着脱は、作業員の肉体的負担が非常に大きい。
【先行技術文献】
【特許文献】
【０００７】
特許第６６２２８６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかし、ハイドラントバルブそのものは、作業員が保持しにくい形状になっている。したがって、ハイドラントバルブの着脱において作業員の肉体的負担がより大きくなっている。以上の事情を考慮して、本発明は、ハイドラントバルブを保持しやすくすることを目的とする。
【課題を解決するための手段】
【０００９】
［１］ハイドラントバルブを保持するための治具であって、前記ハイドラントバルブの外周面に沿った環状の支持部と、前記支持部の内周面から突出する突出部を含み、前記外周面に設けられたフランジ部に係合する係合部と、前記支持部に設けられ、作業員が把持するための第１把持部および第２把持部とを具備する。
【００１０】
［２］前記第１把持部および前記第２把持部とは、前記支持部の中心軸に平行な方向に向かって突出する［１］の保持治具。
（【００１１】以降は省略されています）
