公開番号2025137331
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024099597
出願日2024-06-20
発明の名称適応切替式スマートトイレ
出願人廈門迪芬奇厨衛有限公司
代理人個人
主分類E03D 11/02 20060101AFI20250911BHJP(上水;下水)
要約【解決手段】本発明は、適応切替式スマートトイレ提供し、トイレ用栓の技術分野に適用し、後部便座と前部便器本体を含み、昇降式シートは、便座台と弧状挿入板を含み、昇降式シートは便座をさらに含み、便座台には弾力的かつ回転可能な便座を備えており、前部便器本体の両側にはフットサポートが取り付けられている。
【効果】異なる使用者の体型に合わせて適切に調整することを実現し、中国人の長期的なしゃがむトイレの習慣に合わせると同時に、便座の反転を弾性的に調整することで、着座姿勢に移行する際の快適性を向上させることができるのである。
【選択図】図1
特許請求の範囲【請求項１】

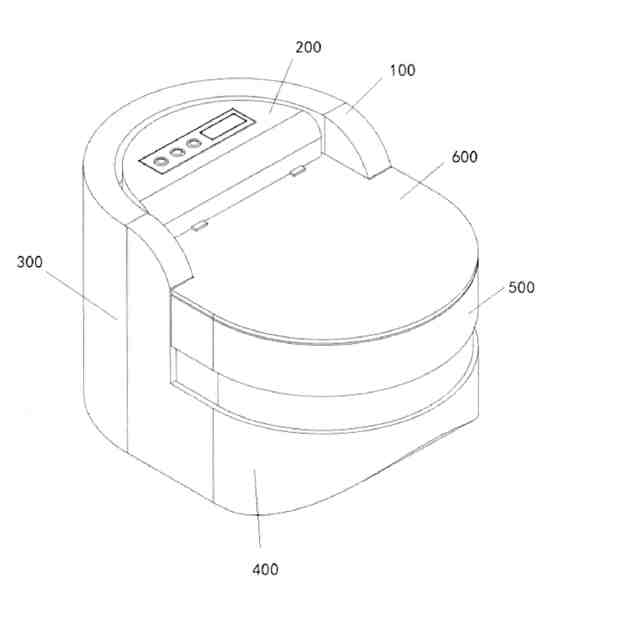

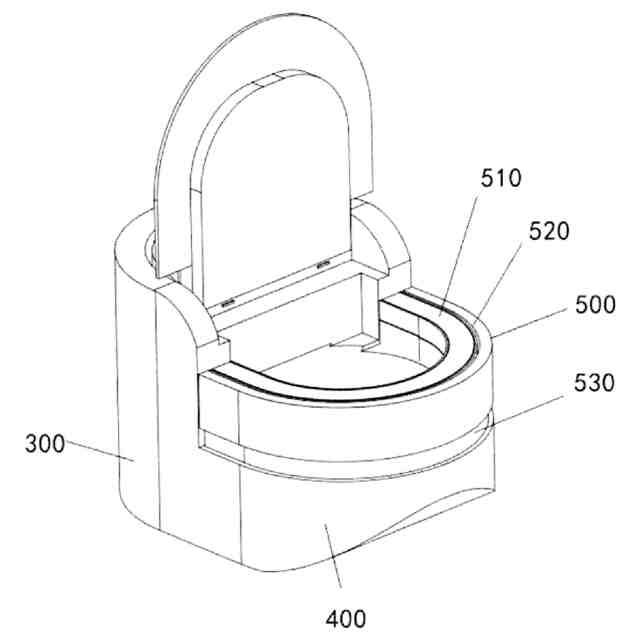

後部便座（３００）と前部便器本体（４００）を含み、前記後部便座（３００）と前記前部便器本体（４００）とが一体的に組み立てられ、
後部便座（３００）の内側に適時給水弁が組み付けられ、かつ前部便器本体に設けられた昇降式シート（５００）に連動され、

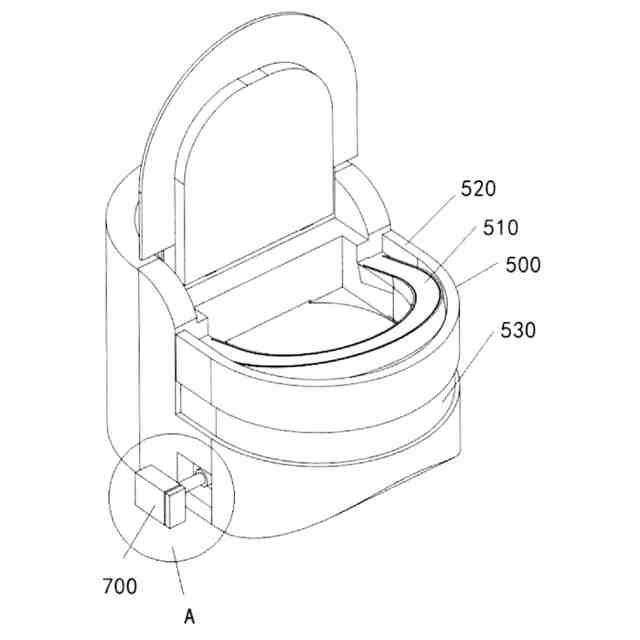

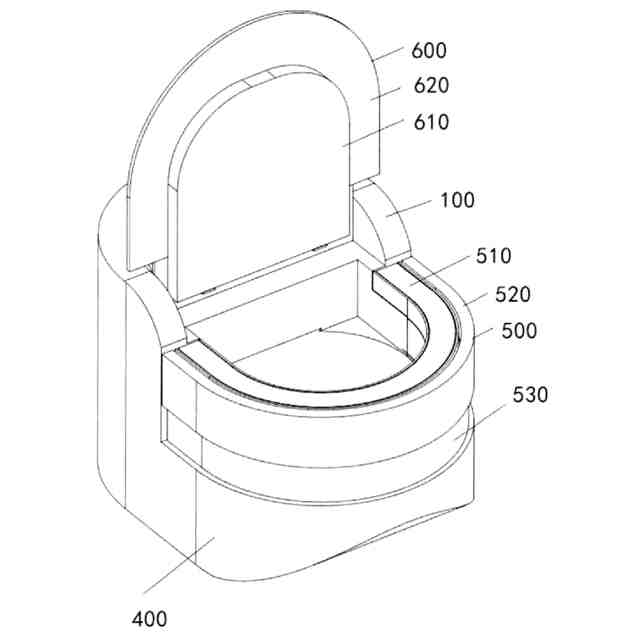

昇降式シート（５００）は、便座台（５２０）と弧状挿入板（５３０）を含み、便座台（５２０）と弧状挿入板（５３０）は、一緒に組み付けられ、かつ前部便器本体（４００）に設けられたキャビティー（４１０）の内部に弾力的に挿入され、
昇降式シート（５００）は便座（５１０）をさらに含み、便座（５１０）は、便座台（５２０）に弾力的かつ回転可能に組み立てられ、
前部便器本体（４００）の両側にはフットサポート（７００）が取り付けられており、
適時給水弁は、給水アッセンブリ（８００）を含み、前記給水アッセンブリ（８００）は水道給水ネットワークに接続され、給水アッセンブリ（８００）は栓本体（８１０）とピストンチューブ（８２０）を含み、ピストンチューブ（８２０）は栓本体（８１０）に作用し、
便座台（５２０）が加圧された後、弧状挿入板（５３０）が前部便器本体（４００）に弾性的に圧入され、前部便器本体（４００）内の気体がピストンチューブ（８２０）に圧入されることにより、便座台（５２０）が加圧される長さに応じてピストンチューブ（８２０）に異なる長さの空気圧を供給し、それによって栓本体（８１０）の開き状態の長さが調節され、適時給水が行われ、

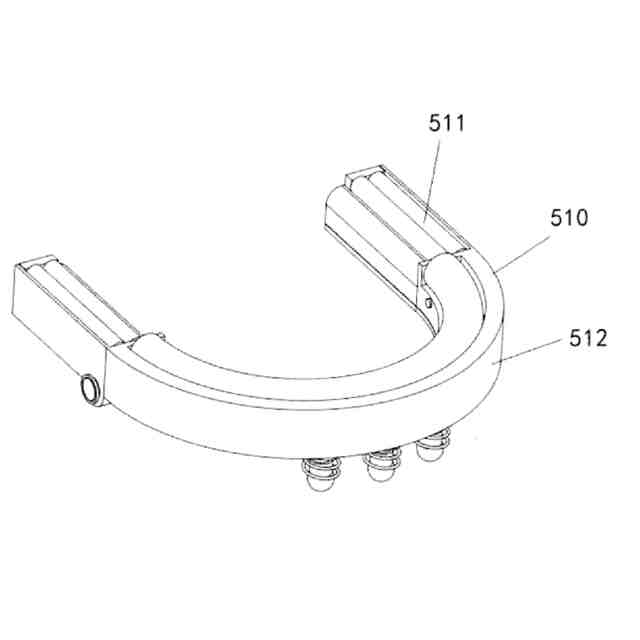

便座（５１０）は、後部当て板コンポ（５１１）と前部弧状当て板コンポ（５１２）を含み、
後部当て板コンポは（５１１）、2個に分割され、前部弧状当て板コンポ（５１２）の両端に設けられており、
2つの後部当て板コンポ（５１１）は平行に配置されており、

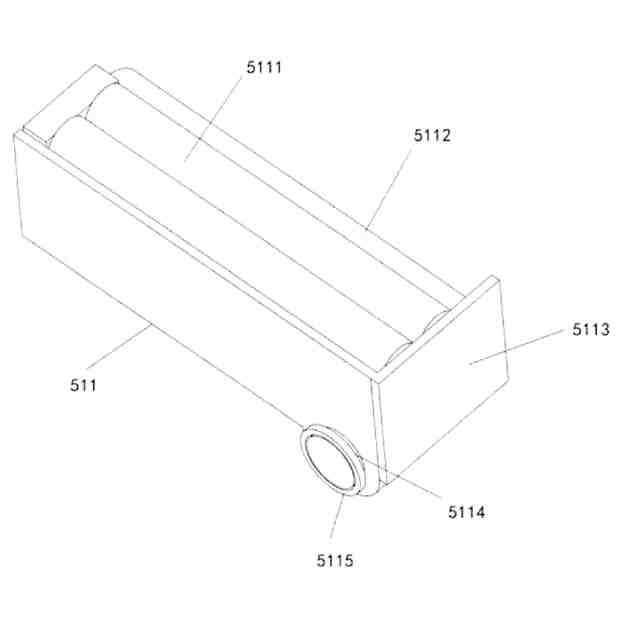

前記後部当て板コンポ（５１１）は、ハウジング（５１１３）と拡張プラットフォーム（５１１２）を含み、ハウジング（５１１３）は、前部弧状当て板コンポ（５１２）に固定され、ハウジング（５１１３）には、位置決めポスト（５１１４）が固定され、位置決めポスト（５１１４）の端部には、ベアリング（５１１５）が固定され、位置決めポスト（５１１４）はベアリングの回しによって、便座台（５２０）に取り付けられており、
拡張プラットフォーム（５１１２）は、ハウジング（５１１３）の側壁に弾力的に挿入され、フレキシブルローラー（５１１１）は、拡張プラットフォーム（５１１２）の上方でのハウジング（５１１３）に取り付けられており、
フレキシブルローラー（５１１１）は複数個設けられ、消毒槽に回転自在に組み付けられ、消毒槽はハウジング（５１１３）に上下に移動自在に挿入され、拡張プラットフォーム（５１１２）に稼働することを特徴とする適応切替式スマートトイレ。
続きを表示（約 1,800 文字）【請求項２】
前記給水アセンブリ（８００）は、接続パイプ（８３０）と浮き環（８７０）をさらに含み、接続パイプ（８３０）は、一端がピストンチューブ（８２０）に接続され、他端が横方向空気導管（８４０）に接続され、複数の縦方向空気導管（８５０）が横方向空気導管（８４０）に接続されており、
浮き環（８７０）はガイドボスト（８８０）に移動可能に設置され、ガイドボスト（８８０）の上部には接続プレート（８６０）が固定され、接続プレート（８６０）は栓本体（８１０）に固定され、栓本体（８１０）には圧力スイッチ、プレススイッチ、電子スイッチが装備されていることを特徴とする請求項１に記載の適応切替式スマートトイレ。
【請求項３】

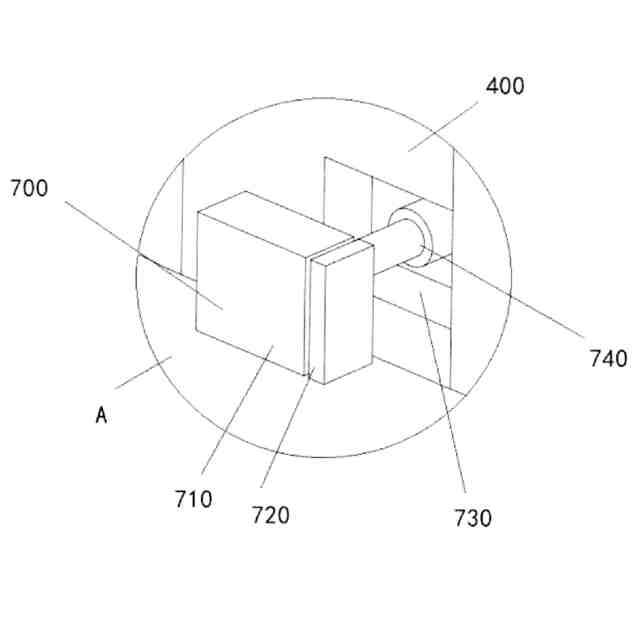

前記フットサポート（７００）は、収容口（７３０）とフットレスト（７１０）を含み、収容口（７３０）は前部便器本体（４００）に取り付けられており、
フットレスト（７１０）は伸縮ポールII（７４０）に固定され、伸縮ポールII（７４０）は収容口（７３０）内に固定されており、
フットレスト（７１０）には、広げ可能なフットレス（７２０）を可動式に挟み込んでおり、広げ可能なフットレス（７２０）はフットレスト（７１０）の内側の端部に外れ防止用のフランジが固定されており、
伸縮ポールII（７４０）を伸縮させ、広げ可能なフットレスト（７２０）がフットレスト（７１０）への挿入の深さを調整することによって、異なる使用者の体型に適応することを特徴とする請求項１に記載の適応切替式スマートトイレ。
【請求項４】

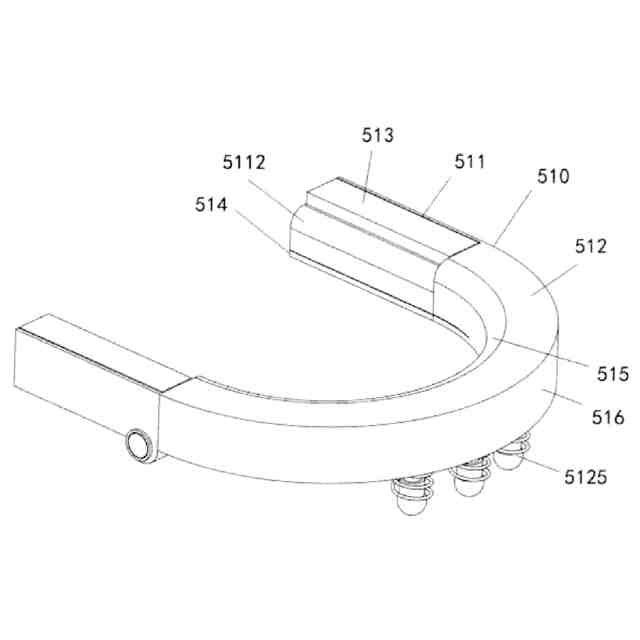

前記後部当て板コンポ（５１１）はベースハウジング（５１４）を含み、ベースハウジング（５１４）には弾性移動可能な拡張プラットフォーム（５１１２）が挿入され、拡張プラットフォーム（５１１２）の上でのベースハウジング（５１４）に押圧板（５１３）が設けられており、
押圧板（５１３）はベースハウジング（５１４）に上下に移動自在に挿入され、拡張プラットフォーム（５１１２）に稼働することを特徴とする請求項１に記載の適応切替式スマートトイレ。
【請求項５】
前記拡張プラットフォーム（５１１２）は、拡張プラットフォーム本体（５１１２１）を含み、拡張プラットフォーム本体（５１１２１）は、電動調節ベース（５１１２４）上にスライド可能に組み付けられ、電動調節ベース（５１１２４）は、便座上に移動可能に挿入され、弾性的に連結され、
拡張プラットフォーム本体（５１１２１）には楔状溝（５１１２３）が設けられ、楔状溝（５１１２３）の側面の拡張プラットフォーム本体（５１１２１）には弧状斜面（５１１２２）が設けられており、
電動調節ベース（５１１２４）は側縁（５１１２４２）を含み、側縁（５１１２４２）には複数の電動伸縮ポールII（５１１２４１）が取り付けられており、電動伸縮ポールII（５１１２４１）は側縁から離れた端部で拡張プラットフォーム本体（５１１２１）に固定されており、
側縁はベースプレート（５１１２４３）に固定されていることを特徴とする請求項１または請求項４に記載の適応切替式スマートトイレ。
【請求項６】

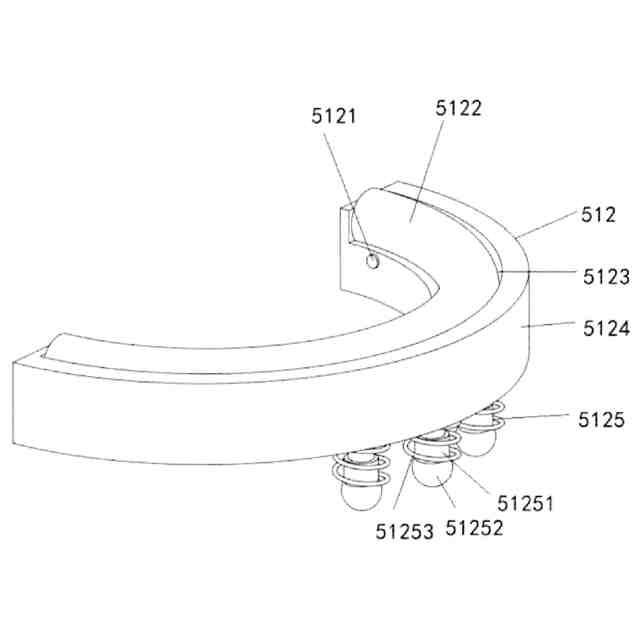

前記前部弧状当て板コンポ（５１２）は弧状ハウジング（５１２４）を含み、弧状ハウジング（５１２４）には弧状フレキシブルローラー（５１２２）が回転可能に取り付けられ、弧状フレキシブルローラー（５１２２）の下での弧状ハウジング（５１２４）には設置溝（５１２３）が取り付けられ、設置溝（５１２３）の下での弧状ハウジング（５１２４）には消毒液投入口（５１２１）が取り付けられ、消毒液投入口（５１２１）は設置溝（５１２３）に消毒液を供給するために使用され、
弧状ハウジング（５１２４）の下には、複数の弾性伸縮部材（５１２５）が取り付けられていることを特徴とする請求項１に記載の適応切替式スマートトイレ。
【請求項７】
前記前部弧状当て板コンポ（５１２）は、弧状当て板本体（５１６）を含み、弧状当て板本体（５１６）の内壁には、弧状ソフトクッション（５１５）が設けられ、弧状当て板本体（５１６）の下方には、複数の弾性伸縮部材（５１２５）が設けられていることを特徴とする請求項１に記載の適応切替式スマートトイレ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トイレ用栓の技術分野に関し、より具体的には、特に適応切替式スマートトイレに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
トイレは、建築物の給排水材料の分野における衛生器具であり、トイレとも呼ばれ、排尿と排便のための蓋付きバケツである。その後、サイフォン、スパイラルサイフォン、そして現在の最新のサイフォンと超回転サイフォンなどの原理を使用した水洗トイレに進化したのである。
【０００３】
トイレには多くの分類があり、分割式トイレと一体型トイレという2種類がある。一般的に、分割式トイレはより大きな空間面積を占め、一体型トイレはより小さな空間面積を占める。その種類は主にバスルームの面積によって選択される。分割式トイレは、より伝統的なデザインを採用し、ネジやシールでベース、タンク第二層などを接続するため、より大きな空間面積を占め、接続のところは汚れが蓄積しやすく、一体型トイレは一体化成形するものであり、外観が美しい、価格は比較的高いのである。
【０００４】
便器の構造はタンク、便座、便蓋の3つの部分に分けられ、タンクにはフロート、充填パイプ、オーバーフローパイプ、ストップ栓本体、ボックス、水入口リングなどの構造があり、便座には水穴の流れ、シール、防水シール、排水パイプ、便座ベースなどの構造があり、便蓋にはカバーと便座の2つの部分があり、便器のほかに上部給水パイプ、アングル栓本体などの構造がある。
【０００５】
便器の構造が固定されているため、異なる使用者の体型に合わせて適切に調整することはできず、特に中国人は長い間しゃがんでトイレに行くことに慣れており、しゃがみ姿勢から座り方に移行すると慣れられない。便器の構造が固定されていることに加えて、異なる使用者に不快感を与えやすいのである。例えば、中国特許「自動便器洗浄機及び自動便器洗浄機を含む自動便器洗浄機（公開出願番号CN112302126B）」及び「便器、便器蓋アセンブリ及び便器の遠隔制御（公開出願番号CN116537326B）」に記録されている「便座」は固定構造であり、実際に乗られる方のサイズに合わせて調整することはできない。
【０００６】
したがって、上記の問題を解決するために、適応切替式スマートトイレが提案されている。
【発明の概要】
【課題を解決するための手段】
【０００７】
本発明の目的は、従来技術の欠点に対処することである、便器の構造が固定されているため、異なる使用者の体型に合わせて適切に調整することはできず、特に中国人は長い間しゃがんでトイレに行くことに慣れており、しゃがみ姿勢から座り方に移行すると慣れられない。便器の構造が固定されていることに加えて、異なる使用者に不快感を与えやすいことによって開発された適応切替式スマートトイレ。
【０００８】
具体的な技術解決手段は以下の通りである。適時給水弁は、給水アセンブリを含み、前記給水アセンブリは水道給水ネットワークに接続され、給水アセンブリは栓本体とピストンチューブを含み、ピストンチューブは栓本体に作用し、適時給水のためにピストンチューブに異なる長さの気圧を提供することにより、栓本体の開き時間を調節し、ピストンチューブに異なる長さの気圧を供給することで、栓本体の開き時間を調節し、適切なタイミングで給水することで、排便の長さ（特に女性の場合）に自動的に適応し、節水を実現する。
【０００９】
本発明の技術的解決手段において、前記給水アセンブリは、接続パイプと浮き環にも備え、接続パイプは、一端がピストンチューブに接続され、他端が横方向空気導管に接続され、複数の縦方向空気導管が横方向空気導管に接続されている。浮き環はガイドボストに移動可能に設置され、ガイドボストの上部には接続プレートが固定され、接続プレートは栓本体に固定され、栓本体には圧力スイッチ、プレススイッチ、電子スイッチが装備されている。
【００１０】
本発明の他の目的は、適応切替式スマートトイレを提供することであり、後部便座と前部便器本体を含み、前記後部便座と前記前部便器本体とが一体的に組み立てられ、上記適時給水弁は、後部便座の内側に組み付けられ、前部便器本体に設けられた昇降式シートに連動され、昇降式シートは、便座台と弧状挿入板を含み、便座台と弧状挿入板は、一緒に組み付けられ、前部便器本体に設けられたキャビティーの内部に弾力的に挿入され、便座台が加圧された後、弧状挿入板が前部便器本体に弾性的に圧入され、前部便器本体内の気体がピストンチューブに圧入されることにより、便座台が加圧される長さに応じてピストンチューブに異なる長さの空気圧を供給し、それによって栓本体の開き状態の長さが調節され、適時給水が行われる。排便の長さに応じて適応するために自動的に区別し、節水を実現するのである。昇降式シートは便座をさらに含み、便座は、便座台に弾力的かつ回転可能に組み立てられ、前部便器本体の両側にはフットサポートが取り付けられ、使用者は便座に座る時、まず便座に接触し、異なる使用者の好みに応じて、便座が弾性的に反転し、フットサポートを使用して足を支え、弧状挿入板が前部便器本体に弾性的に貫通する異なる深さによって便座の高さの調整を行うことが特に、中国人の長期的なしゃがむトイレの習慣に合わせ、異なる使用者の体型に合わせて適切に調整することを実現すると同時に、便座の反転を弾性的に調整することで、着座姿勢に移行する際の快適性を向上させることができるのである。
（【００１１】以降は省略されています）
