公開番号2025026313
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2024095123
出願日2024-06-12
発明の名称パイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター
出願人廈門迪芬奇厨衛有限公司
代理人個人
主分類F24H 9/00 20220101AFI20250214BHJP(加熱;レンジ;換気)
要約【課題】ヒーター技術分野に適用し、配管やメンテナンスコストの増加を回避できる省エネルギーキッチン・バスルーム用ヒーターを提供する。
【解決手段】メタルホースと、メタルホース内に挿入された内部温水導管モジュールで構成される温水コンビネーションパイプを含み、内部温水導管モジュールは、入口管ヘッド、内部温水導管モジュール本体、水口パイプ先端から構成され、温水コンビネーションパイプ管体は、アウターチューブ、インナーチューブ、内部温水導管を含み、内部温水導管はエラストマー材料で作られる。アウターチューブ、インナーチューブ、内部温水導管を互いに介在させて一本の管とし、水圧により内部温水導管の壁面を伸縮させ、一本の管の場合は任意の長さのパイプで再利用する。
【選択図】図1
特許請求の範囲【請求項１】

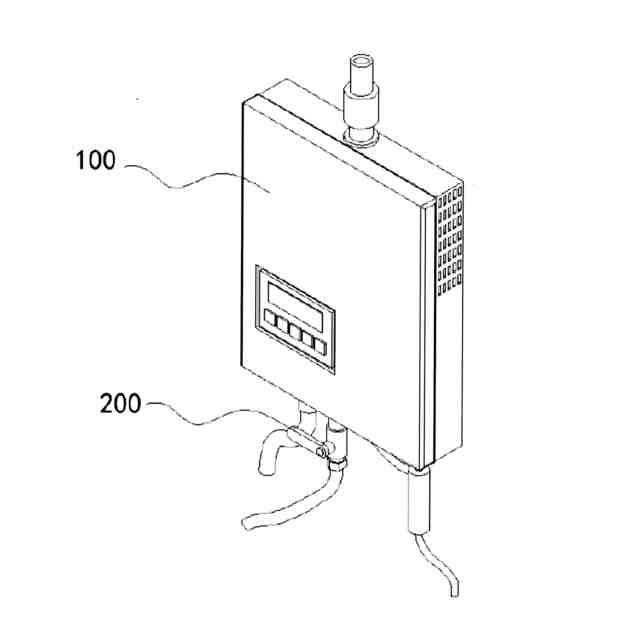

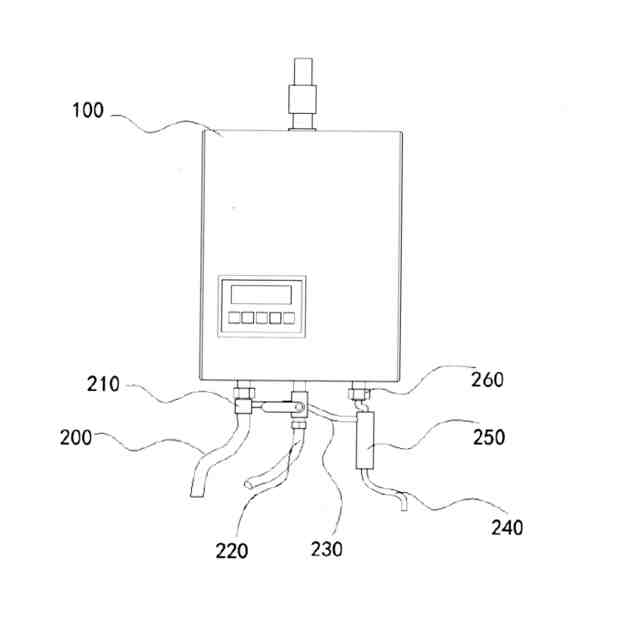

給湯器本体（１００）に後付けされたパイプアセンブリ（２００）を含み、前記パイプアセンブリ（２００）は、冷水パイプ（２１０）、ガス輸入パイプ（２２０）および温水輸出パイプ（２４０）を含むパイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーターであって、
温水輸出パイプ（２４０）に温水コンビネーションパイプ（２５０）が設置され、温水コンビネーションパイプ（２５０）は、温水接続パイプ（２６０）によって給湯器本体（１００）に取り付けられ、温水コンビネーションパイプ（２５０）とはメタルホースと、メタルホース内に挿入された内部温水導管モジュール（２７０）で構成されたものであり、

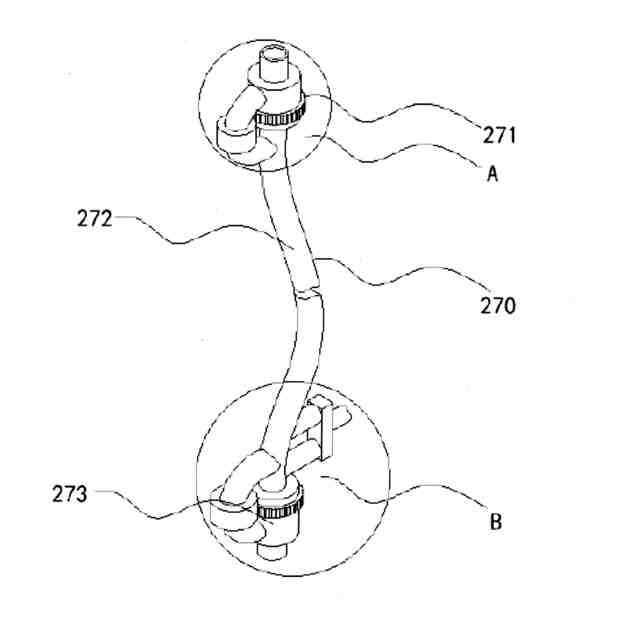

内部温水導管モジュール（２７０）は水入りパイプ先端（２７１）、内部温水導管モジュール本体（２７２）と水口パイプ先端（２７３）を含み、水入りパイプ先端（２７１）と水口パイプ先端（２７３）はそれぞれ内部温水導管モジュール本体（２７２）の両端に取り付けられ、

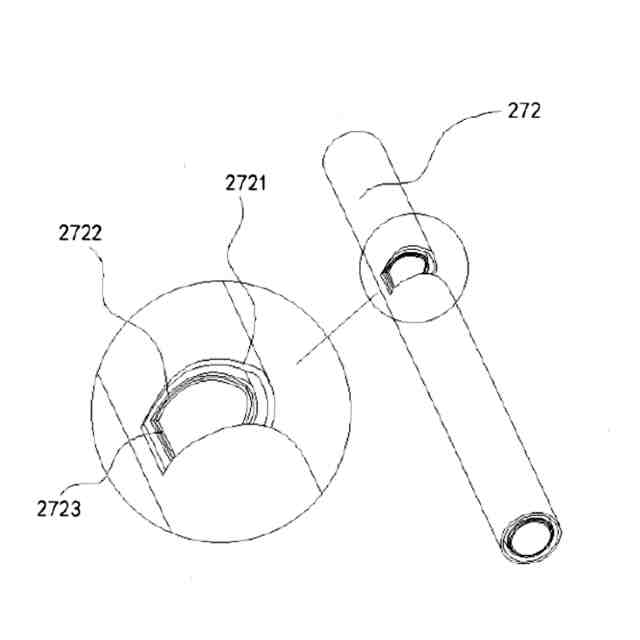

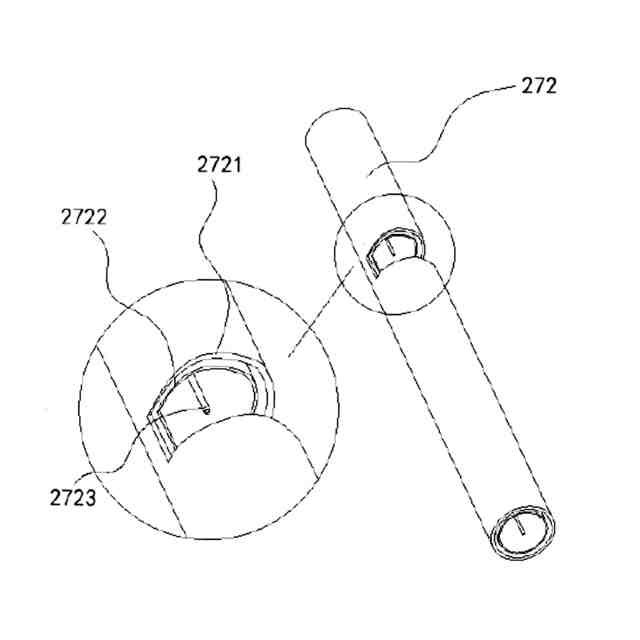

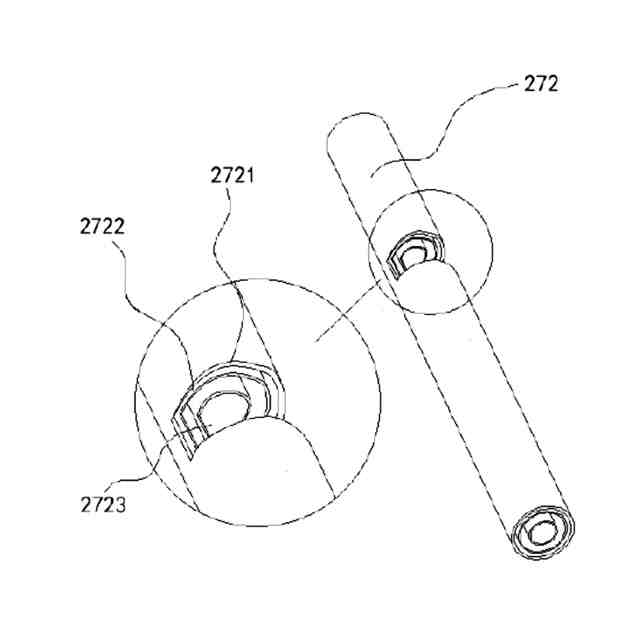

内部温水導管モジュール本体（２７２）はアウターチューブ（２７２１）を含み、アウターチューブ（２７２１）の内側にインナーチューブ（２７２２）が設置され、インナーチューブ（２７２２）の内側に内部温水導管（２７２３）が挿入され、内部温水導管（２７２３）はエラストマー材料に作られ、内部温水導管（２７２３）の内側と外側の表面は断熱材層で覆われており、内部温水導管（２７２３）の内部空間は水槽Ｉを形成し、インナーチューブ（２７２２）と内部温水導管（２７２３）との間の空間は水槽ＩＩを形成し、
温水が内部温水導管モジュール（２７０）に入った後、水入りパイプ先端（２７１）が温水を内部温水導管（２７２３）に分配し、温水をキャビティＩに通し、水圧により内部温水導管（２７２３）の弾性壁が外側に押され、水槽ＩＩが圧縮され、水槽ＩＩから冷水が排出され、インナーチューブ（２７２２）と内部温水導管（２７２３）から冷水が排出され、インナーチューブ（２７２２）と内部温水導管（２７２３）の壁を一緒に絞って水槽ＩＩ内の冷水を空にし、通水モードＩでの冷水の非接触排出と再利用を完成し、
水入りパイプ先端（２７１）は、インナーチューブ（２７２２）と内部温水導管（２７２３）との間に温水を分配し、水槽ＩＩに温水を通過させ、水圧によって内部温水導管（２７２３）の弾力性のある壁を内側に押し、水槽Ｉを圧縮し、水槽Ｉから冷水を排出し、内部温水導管（２７２３）の壁を一緒に絞り、水槽Ｉの内側から冷水を空にし、通水モードＩＩでの冷水の非接触排出と再利用を完成し、
前記内部温水導管モジュール本体（２７２）には冷水回収パイプモジュールが取り付けられ、この冷水回収パイプモジュールは、前記内部温水導管モジュール本体の内部から排出された冷水を排出するのに使用され、
冷水回収パイプモジュールは、冷水回流パイプ（２３０）を介して冷水パイプ（２１０）に接続され、この冷水回収パイプモジュールは、冷水を冷水パイプ（２１０）に移送して再利用するのに使用され、
冷水回収パイプモジュールは、輸出パイプＡ（２７３６）と輸出パイプＢ（２７３９）を含み、輸出パイプＡ（２７３６）はインナーチューブ（２７２２）に接続されて水槽ＩＩに接続され、
輸出パイプＢ（２７３９）は内部温水導管（２７２３）に接続されて水槽Ｉにも接続されていることを特徴とするパイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター。
続きを表示（約 2,000 文字）【請求項２】

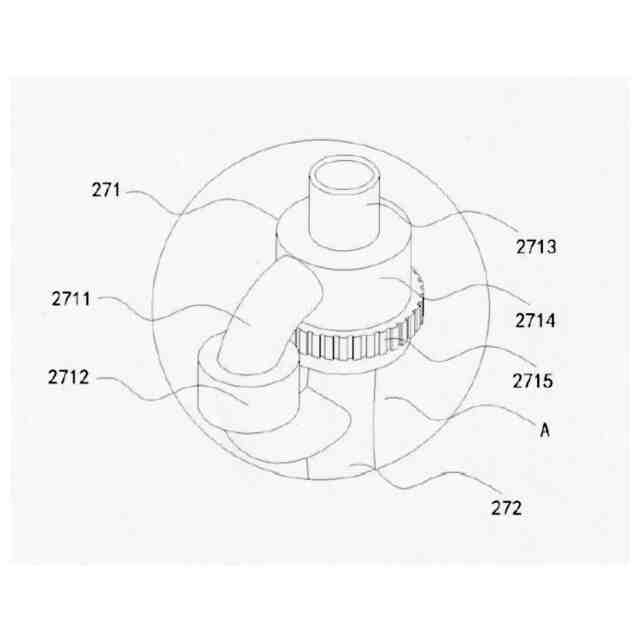

前記水入りパイプ先端（２７１）は、分配パイプＡ（２７１４）とスケジューリングパイプＡ（２７１１）とを含み、分配パイプＡ（２７１４）は、内部温水導管モジュール本体（２７２）との接続部から離れた端部が接続パイプＡ（２７１３）に接続され、接続パイプＡ（２７１３）は温水接続パイプＡ（２６０）に接続され、
スケジューリングパイプＡ（２７１１）は、その一端が分配パイプＡ（２７１４）と接続パイプＡ（２７１３）との接続部に接続され、他端がインナーチューブ（２７２２）に接続され、水槽ＩＩと接続していることを特徴とする請求項１に記載のパイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター。
【請求項３】
前記分配パイプＡ（２７１４）は内部温水導管（２７２３）に接続され、分配パイプＡ（２７１４）には、分配パイプＡ（２７１４）と内部温水導管（２７２３）との間をオン・オフする電磁弁Ａ（２７１５）が取り付けられ、
スケジューリングパイプＡ（２７１１）には、接続パイプＡ（２７１３）と水槽ＩＩとの間をオン・オフする栓Ａ（２７１２）が取り付けられていることを特徴とする請求項２に記載のパイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター。
【請求項４】

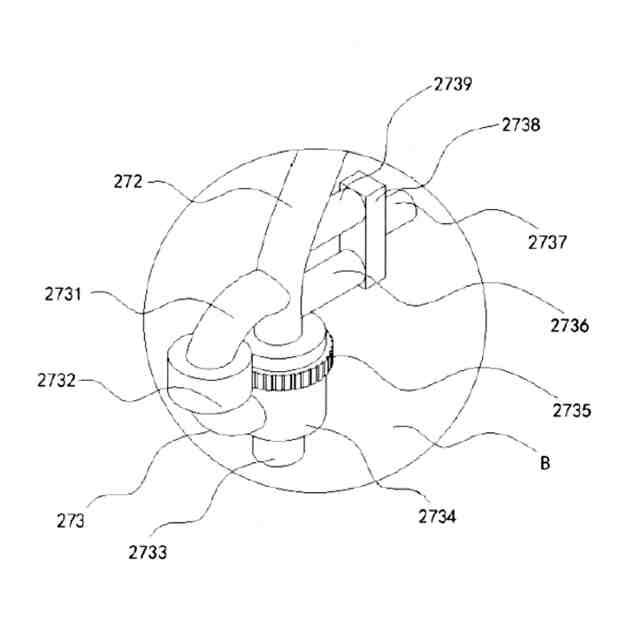

前記水口パイプ先端（２７３）は、スケジューリングパイプＢ（２７３１）と分配パイプＢ（２７３４）を含み、分配パイプＢ（２７３４）は、内部温水導管モジュール本体（２７２）から離れた端部で接続パイプＢ（２７３３）に接続され、この接続パイプＢ（２７３３）は、温水輸出パイプ（２４０）に接続され、
スケジューリングパイプＢ（２７３１）の一端は分配パイプＢ（２７３４）と接続パイプＢ（２７３３）との接続部に接続され、他端がインナーチューブ（２７２２）に接続され、水槽ＩＩに接続されていることを特徴とする請求項１に記載のパイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター。
【請求項５】
前記分配パイプＢ（２７３４）は内部温水導管（２７２３）に接続され、分配パイプＢ（２７３４）には分配パイプＢ（２７３４）と内部温水導管（２７２３）との間をオン・オフする電磁弁Ｂ（２７３５）が取り付けられ、
スケジューリングパイプＢ（２７３１）には、接続パイプＢ（２７３３）と水槽ＩＩとの間をオン・オフする栓Ｂ（２７３２）が取り付けられていることを特徴とする請求項４に記載のパイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター。
【請求項６】
前記輸出パイプＡ（２７３６）と輸出パイプＢ（２７３９）は、内部温水導管モジュール本体（２７２）から離れた端部でメインパイプ（２７３８）に接続され、メインパイプ（２７３８）が接続パイプＣ（２７３７）を介して冷水回流パイプ（２３０）に接続されていることを特徴とする請求項１に記載のパイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター。
【請求項７】
前記輸出パイプＡ（２７３６）と輸出パイプＢ（２７３９）にはいずれも電磁弁Ｃが取り付けられていることを特徴とする請求項６に記載のパイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター。
【請求項８】
前記インナーチューブ（２７２２）は、マルチユニットのインナーチューブと多段ゴムホースからなり、マルチユニットインナーチューブと多段ゴムホースが十字に配列され、ゴムホースの外壁がアウターチューブ（２７２１）内に固定され、
ユニットインナーチューブは、外側の伸縮チューブ（２７２２２）と、外側の伸縮チューブ（２７２２２）の内側に挿入される内側の弾性チューブ（２７２２１）から構成され、
外側伸縮チューブ（２７２２２）は、複数の弧状収納用板（２７２２３）と複数の弧状グリッド板（２７２２４）から構成され、複数の弧状収納用板（２７２２３）と複数の弧状グリッド板（２７２２４）が環状に交差して配置され、
弧状収納用板（２７２２３）にはスロットが設けられ、弧状グリッド板（２７２２４）は弾力性のあるスペーサーの弾力性によってスロット内に挿入され、
電磁コイルが弧状収納用板（２７２２３）の面の両側に取り付けられており、通電量の強弱を制御することで、弧状収納用板（２７２２３）の両面に異なる磁気吸着力を発生させ、弾性スペーサとの力のバランスに達した後、弧状グリッド板（２７２２４）の弾性度調整とスロット内の貫通度調整を行い、自管の半径の伸縮調整を実現することを特徴とする請求項１～７のいずれか一項に記載のパイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、暖房器具の技術分野に関し、より具体的には、パイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーターに関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
ボイラは、ガス給湯器の名前の一種であり、その作業プロセスはガスは燃焼によって熱を放出し、その熱を冷水に伝え、お湯を作ることである。ガス給湯器は主に栓アセンブリ、メインバーナー、小火バーナー、熱交換器、安全装置などで構成されるが、煙道式給湯器の煙道、強制排気式給湯器の強制排気装置も含まれている。
【０００３】
日常生活では、給湯器が蛇口の出口から一定の距離であるため、使用されていない場合、お湯がパイプラインに滞在するため、寒くなる。例えば、キッチンに設置されたガス給湯器は、浴室の蛇口やバルコニーの蛇口から少し離れた場所にあるため、お湯を使う際にはパイプから冷水を排出しなければならず、お湯の待ち時間が長くなり、水資源を無駄にするのである。
【０００４】
上記の問題を解決する先行技術があるが、その問題を完全に解決しておらず、多かれ少なかれ問題がある。例えば、中国特許「給湯器及びそのパイプライン冷水リサイクルシステム」（第ＣＮ１０６０５２１３４Ｂ号）は、上記の問題をある程度解決できるが、これは「水槽にある水が温水パイプに流れ、温水パイプにある冷水を冷水回流パイプを通して水嚢に流す」方式を採用している。この方式で形成される閉ループは、温水と冷水を直接接触させて交互に入れ替えるため、温水と冷水の接触間で熱の伝えが起こり、ベランダなどの長距離伝送の場合、大量の温水が冷水に熱を伝えることになり、これによって、温水の冷却が温水の待ち時間を長引かせ、水資源を浪費させることになる；また中国特許「給湯器冷水回収装置」（第ＣＮ２０４７８７２７０Ｕ号）はある程度、上記の問題をある程度解決することができるが、それはあまりにも多くの栓やパイプラインを使用したために、特にバルコニーなどの長距離伝送の場合、過剰な埋設設備をもたらすだけでなく、パイプラインの使用コストを増加させるだけでなく、メンテナンスのコストをも増加させたのである。
【０００５】
この問題を解決するため、給湯器と蛇口から水が出てくる場所との距離が遠いために、お湯を待つ時間が長くなり、水が無駄になるという問題を合理的に解決するために、パイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーターが提案されたのである。
【発明の概要】
【課題を解決するための手段】
【０００６】
本発明の目的は、従来技術の欠点に対処することである、給湯器が水道の蛇口から少し離れた場所に設置されているため、お湯の待ち時間が長くなり、水資源が無駄になってしまうという問題を解決するために、提案されたパイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター。
【０００７】
パイプ内冷水回収可能な省エネルギーキッチン・バスルーム用ヒーター、給湯器本体に後付けされたパイプアセンブリを含み、前記パイプアセンブリは、冷水パイプ、ガス輸入パイプおよび温水輸出パイプを含む；温水輸出パイプに温水コンビネーションパイプが設置され、温水コンビネーションパイプは、温水接続パイプによって給湯器本体に取り付けられ、温水コンビネーションパイプとはメタルホースと、メタルホース内に挿入された内部温水導管モジュールで構成されたものであり、
内部温水導管モジュールは水入りパイプ先端、内部温水導管モジュール本体と水口パイプ先端を含み、水入りパイプ先端と水口パイプ先端はそれぞれ内部温水導管モジュール本体の両端に取り付けられている；内部温水導管モジュール本体はアウターチューブを含み、アウターチューブの内側にインナーチューブが設置され、インナーチューブの内側に内部温水導管が挿入され、インナーチューブはエラストマー材料に作られ、その内側と外側の表面は断熱材層で覆われている；内部温水導管の内部空間は水槽Ｉを形成し、インナーチューブと内部温水導管との間の空間は水槽ＩＩを形成し、
温水が内部温水導管モジュールに入った後、水入りパイプ先端が温水を内部温水導管に分配し、温水を水槽Ｉに通し、水圧によって内部温水導管の弾性壁が外側に押され、水槽ＩＩが圧縮され、水槽ＩＩから冷水が排出され、インナーチューブと内部温水導管から冷水が排出され、インナーチューブと内部温水導管の壁を一緒に押し付け、水槽ＩＩ内の冷水を空にし、通水モードＩでの冷水の非接触排出と再利用を完成し、
水入りパイプ先端は、インナーチューブと内部温水導管との間に温水を分配し、水槽ＩＩに温水を通過させ、水圧によって内部温水導管の弾力性のある壁が内側に押され、水槽Ｉが圧縮され、水槽Ｉから冷水が排出され、内部温水導管の壁を一緒に押し付け、水槽Ｉ内の冷水を空にし、通水モードＩＩでの冷水の非接触排出と再利用を完成する。
【０００８】
使用する場合、内部温水導管はエラストマー材料であるため、水圧によって内部温水導管の壁面を伸縮させることができ、内部温水導管の内部空間に形成された水槽Ｉと、内部温水導管との間の空間に形成された水槽ＩＩとが互いに切り替わる過程で、互いの内部冷水を絞り合うことを実現することができる；通水モードＩと通水モードＩＩを交互に使用することで、冷水の非接触排出と再利用を完成する；給湯器が水道の蛇口から少し離れた場所に設置されているため、お湯の待ち時間が長くなり、水資源が無駄になってしまうという問題を解決し、また、温水と冷水を直接接触させて交互に入れ替えるため、温水と冷水の接触間で熱の伝えが起こり、ベランダなどの長距離伝送の場合、大量の温水が冷水に熱を伝えることになり、これによって、温水の冷却が温水の待ち時間を長引かせ、水資源を浪費させるという問題を回避した。それと同時に、アウターチューブ、アウターチューブ、内部温水導管を互いに介在させて一本の管とし、水圧を利用して内部温水導管の壁面を伸縮させることと相まって、通水モード１とモード２を交互に切り替えを実現し、一本の管の場合は任意の長さのパイプで再利用のための冷水の非接触排出を実現することができ、処理水量が確保できると同時に工事量を削減することができ、また、傍系補助配管を増加させないため、配管の使用量を削減することができ、配管の使用コストやメンテナンスコストの増加を回避することができるのである。
【０００９】
本発明の技術的解決手段において、前記入口管ヘッドは、分配パイプＡとスケジューリングパイプＡを含み、分配パイプＡは、内部温水導管モジュール本体から離れた端部において接続パイプＡに接続され、接続パイプＡは、温水接続パイプに接続され、
スケジューリングパイプＡの一端は分配パイプＡと接続パイプＡとの接続部に接続され、他端はインナーチューブに接続され、水槽ＩＩに接続されている。
【００１０】
さらに、前記分配パイプＡは内部温水導管に接続されており、分配パイプＡには分配パイプＡと内部温水導管との間をオン・オフする電磁弁Ａが取り付けられ、
スケジューリングパイプＡには、接続パイプＡと水槽ＩＩとの間をオン・オフする栓Ａが取り付けられている。
（【００１１】以降は省略されています）
