公開番号2025137735
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025123305,2024072645
出願日2025-07-23,2019-12-18
発明の名称レンズ鏡筒及び撮像装置
出願人株式会社ニコン
代理人個人,個人
主分類G02B 7/04 20210101AFI20250911BHJP(光学)
要約【課題】小型化が可能なレンズ鏡筒を提供する。
【解決手段】レンズ鏡筒2は、物体側から第1レンズ群L1、第2レンズ群L2、第3レンズ群L3、第4レンズ群L4、第5レンズ群L5、第6レンズ群L6を有する光学系と、焦点距離の変更によって光軸に沿って移動する移動筒100と、移動筒に備えられる第1駆動部5M及び第2駆動部6Mとを備え、第5レンズ群は、フォーカシング時に第1駆動部によって移動筒に対して光軸に沿って移動し、第6レンズ群は、フォーカシング時に第2駆動部によって移動筒に対して光軸に沿って移動し、広角端で第5レンズ群が最も被写体側に配置される第1状態において焦点距離を望遠端に変更した場合の移動筒に対する第5レンズ群の移動量は、広角端で第5レンズ群が第1状態よりも像面側に配置される第2状態において焦点距離を広角端から望遠端に変更した場合の移動筒に対する第5レンズ群の移動量より小さい。
【選択図】図5

特許請求の範囲【請求項１】
物体側から順に、第１レンズ群、第２レンズ群、第３レンズ群、第４レンズ群、第５レンズ群、第６レンズ群と、を有する光学系と、
焦点距離の変更によって光軸に沿って移動する移動筒と、
前記移動筒に備えられる第１駆動部と、
前記移動筒に備えられる第２駆動部と、を備え、
前記第５レンズ群は、フォーカシング時に前記第１駆動部によって前記移動筒に対して光軸に沿って相対的に移動し、
前記第６レンズ群は、フォーカシング時に前記第２駆動部によって前記移動筒に対して光軸に沿って相対的に移動し、
広角端で前記第５レンズ群が最も被写体側に配置される第１状態において焦点距離を望遠端に変更した場合の前記移動筒に対する前記第５レンズ群の移動量は、広角端で前記第５レンズ群が前記第１状態よりも像面側に配置される第２状態において焦点距離を広角端から望遠端に変更した場合の前記移動筒に対する前記第５レンズ群の移動量より小さいレンズ鏡筒。
続きを表示（約 1,700 文字）【請求項２】
前記第２状態において焦点距離を広角端から望遠端に変更した場合の前記移動筒に対する前記第６レンズ群の移動量は、前記第１状態において焦点距離を広角端から望遠端に変更した場合の前記移動筒に対する前記第６レンズ群の移動量より小さい
請求項１に記載のレンズ鏡筒。
【請求項３】
前記第２状態において焦点距離を広角端から望遠端に変更した場合の前記移動筒に対する前記第６レンズ群の移動量は、前記第２状態において焦点距離を広角端から望遠端に変更した場合の前記移動筒に対する前記第５レンズ群の移動量より小さい
請求項１または２に記載のレンズ鏡筒。
【請求項４】
前記第２状態の前記第６レンズ群は、前記第１状態の前記第６レンズ群より像面側に配置される
請求項１から請求項３の何れか１項に記載のレンズ鏡筒。
【請求項５】
前記移動筒は、カムフォロアを有し、
前記第１状態又は前記第２状態において焦点距離を変更した場合に、前記カムフォロアに対して前記第６レンズ群は一定の方向に移動する
請求項１から請求項４の何れか１項に記載のレンズ鏡筒。
【請求項６】
前記第１状態の前記第５レンズ群は、焦点距離を広角端から望遠端に変更した場合に像面側へ移動する
請求項１から請求項５の何れか１項に記載のレンズ鏡筒。
【請求項７】
前記第１状態の前記第６レンズ群は、焦点距離を広角端から望遠端に変更した場合に像面側へ移動する請求項１から請求項６の何れか１項に記載のレンズ鏡筒。
【請求項８】
前記第１状態において焦点距離を広角端から望遠端に変更した場合の前記第５レンズ群の移動量が前記第２状態において焦点距離を広角端から望遠端に変更した場合の前記第６レンズ群の移動量より大きい場合の前記移動筒の移動量は、
前記第１状態において焦点距離を広角端から望遠端に変更した場合の前記第５レンズ群の移動量が前記第２状態において焦点距離を前記広角端から前記望遠端に変更した場合の前記第６レンズ群の移動量より小さい場合の前記移動筒の移動量より大きい
請求項１から請求項７の何れか１項に記載のレンズ鏡筒。
【請求項９】
物体側から順に、第１レンズ群、第２レンズ群、第３レンズ群、第４レンズ群、第５レンズ群、第６レンズ群と、を有する光学系と、
焦点距離の変更によって光軸に沿って移動する移動筒と、
前記移動筒に備えられる第１駆動部と、
前記移動筒に備えられる第２駆動部と、を備え、
前記第５レンズ群は、フォーカシング時に前記第１駆動部によって前記移動筒に対して光軸に沿って相対的に移動し、
前記第６レンズ群は、フォーカシング時に前記第２駆動部によって前記移動筒に対して光軸に沿って相対的に移動し、
広角端で前記第５レンズ群が最も被写体側に配置される第１状態において焦点距離を広角端から望遠端に変更した場合の前記移動筒に対する前記第５レンズ群の移動量は、第１状態において焦点距離を広角端から望遠端に変更した場合の前記移動筒に対する前記第６レンズ群の移動量より小さいレンズ鏡筒。
【請求項１０】
物体側から順に、第１レンズ群、第２レンズ群、第３レンズ群、第４レンズ群、第５レンズ群、第６レンズ群と、を有する光学系と、
焦点距離の変更によって光軸に沿って移動する移動筒と、
前記移動筒に備えられる第１駆動部と、
前記移動筒に備えられる第２駆動部と、を備え、
前記第５レンズ群は、フォーカシング時に前記第１駆動部によって前記移動筒に対して光軸に沿って像面側へ移動し、
前記第６レンズ群は、フォーカシング時に前記第２駆動部によって前記移動筒に対して光軸に沿って像面側へ移動し、
焦点距離を変更した場合に最も被写体側に配置されている前記第５レンズ群の移動量は、焦点距離を変更した場合に最も被写体側に配置されている前記第６レンズ群の移動量より小さいレンズ鏡筒。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ鏡筒及び撮像装置に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、フォーカスレンズを備え、フォーカスレンズをモータで駆動するものが種々提案されている（例えば特許文献１参照）。また、レンズ鏡筒のさらなる小型化が望まれている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－４９３３４号公報
【発明の概要】
【０００４】
第１の態様のレンズ鏡筒は、物体側から順に、第１レンズ群、第２レンズ群、第３レンズ群、第４レンズ群、第５レンズ群、第６レンズ群と、を有する光学系と、焦点距離の変更によって光軸に沿って移動する移動筒と、前記移動筒に備えられる第１駆動部と、前記移動筒に備えられる第２駆動部と、を備え、前記第５レンズ群は、フォーカシング時に前記第１駆動部によって前記移動筒に対して光軸に沿って相対的に移動し、前記第６レンズ群は、フォーカシング時に前記第２駆動部によって前記移動筒に対して光軸に沿って相対的に移動し、広角端で前記第５レンズ群が最も被写体側に配置される第１状態において焦点距離を望遠端に変更した場合の前記移動筒に対する前記第５レンズ群の移動量は、広角端で前記第５レンズ群が前記第１状態よりも像面側に配置される第２状態において焦点距離を広角端から望遠端に変更した場合の前記移動筒に対する前記第５レンズ群の移動量より小さい構成とした。
【０００５】
第２の態様のレンズ鏡筒は、物体側から順に、第１レンズ群、第２レンズ群、第３レンズ群、第４レンズ群、第５レンズ群、第６レンズ群と、を有する光学系と、焦点距離の変更によって光軸に沿って移動する移動筒と、前記移動筒に備えられる第１駆動部と、前記移動筒に備えられる第２駆動部と、を備え、前記第５レンズ群は、フォーカシング時に前記第１駆動部によって前記移動筒に対して光軸に沿って相対的に移動し、前記第６レンズ群は、フォーカシング時に前記第２駆動部によって前記移動筒に対して光軸に沿って相対的に移動し、広角端で前記第５レンズ群が最も被写体側に配置される第１状態において焦点距離を広角端から望遠端に変更した場合の前記移動筒に対する前記第５レンズ群の移動量は、第１状態において焦点距離を広角端から望遠端に変更した場合の前記移動筒に対する前記第６レンズ群の移動量より小さい構成とした。
【０００６】
第３の態様のレンズ鏡筒は、物体側から順に、第１レンズ群、第２レンズ群、第３レンズ群、第４レンズ群、第５レンズ群、第６レンズ群と、を有する光学系と、焦点距離の変更によって光軸に沿って移動する移動筒と、前記移動筒に備えられる第１駆動部と、前記移動筒に備えられる第２駆動部と、を備え、前記第５レンズ群は、フォーカシング時に前記第１駆動部によって前記移動筒に対して光軸に沿って像面側へ移動し、前記第６レンズ群は、フォーカシング時に前記第２駆動部によって前記移動筒に対して光軸に沿って像面側へ移動し、焦点距離を変更した場合に最も被写体側に配置されている前記第５レンズ群の移動量は、焦点距離を変更した場合に最も被写体側に配置されている前記第６レンズ群の移動量より小さい構成とした。
【０００７】
第４の態様の撮像装置は、上記レンズ鏡筒を備える構成とした。
【図面の簡単な説明】
【０００８】

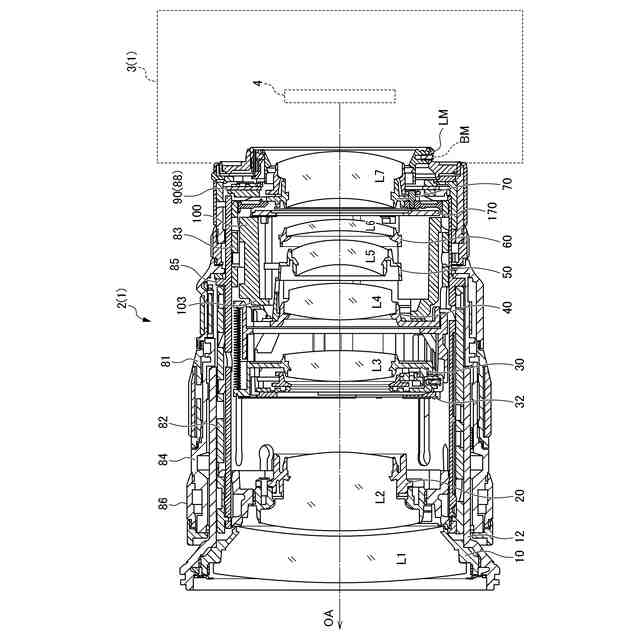

実施形態であるレンズ鏡筒２をカメラボディ３に装着して構成されたカメラ１の概念図である。

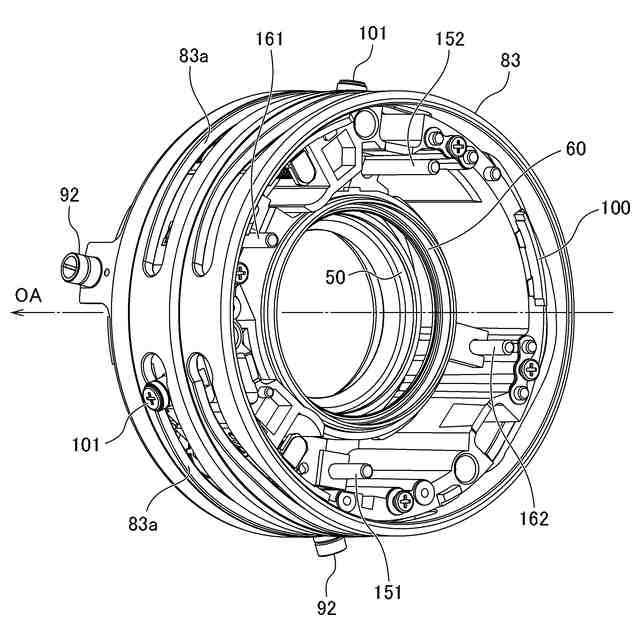

レンズ鏡筒２の内カム筒８３及びその内径側に配置されている筒部材の斜視図である。

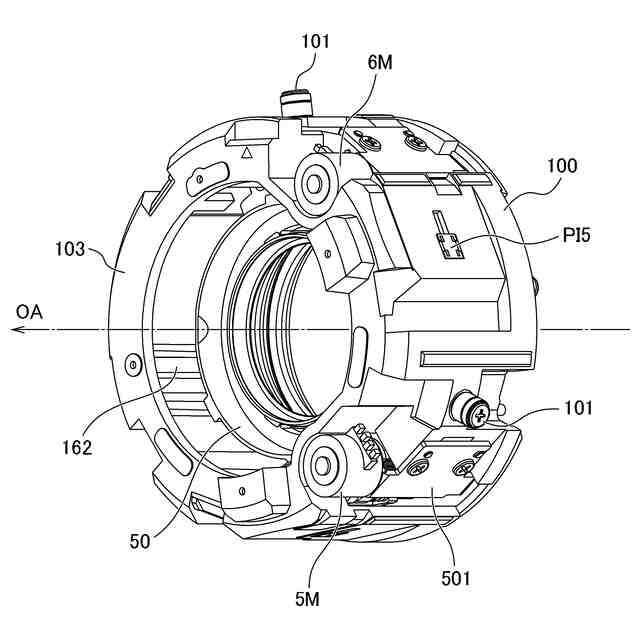

図２から内カム筒８３を取り外して図２と逆側から見た斜視図である。

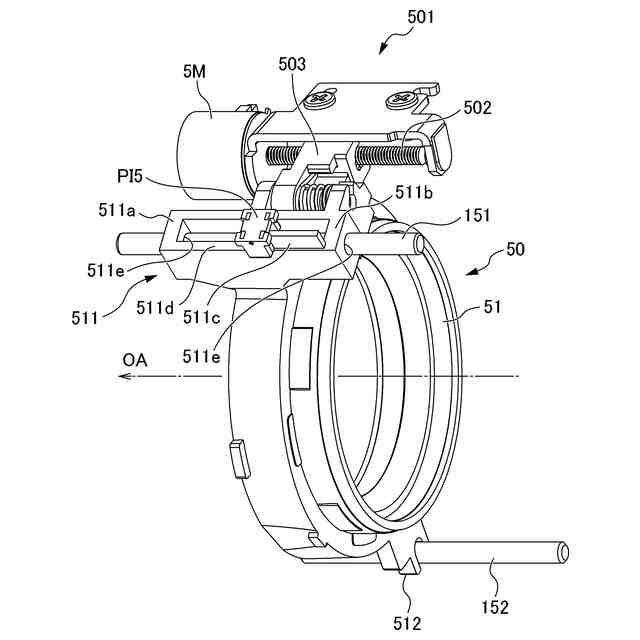

図３からモータ移動筒１００を取り外した状態であって、５群枠５０の駆動機構のみを示す図である。

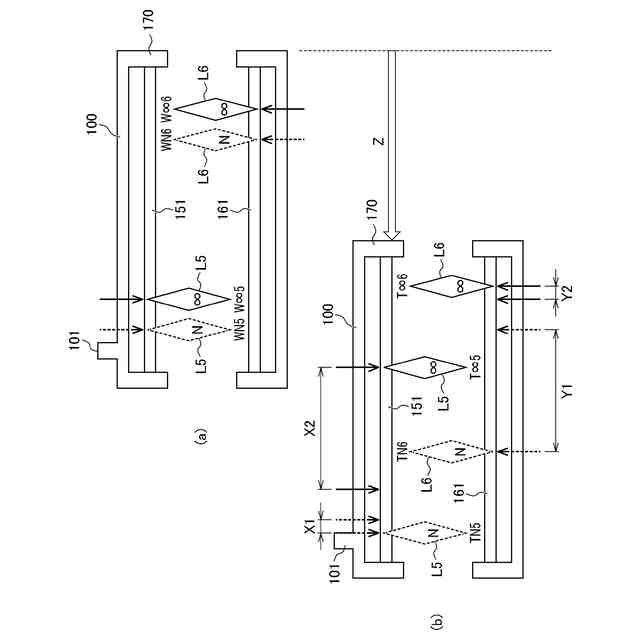

５群レンズＬ５及び６群レンズＬ６の移動状態を説明する図であり、（ａ）はズーム位置が広角端の状態、（ｂ）はズーム位置が望遠端の状態である。
焦点距離を広角端（Ｗ）から望遠端（Ｔ）に変更した場合の、５群レンズＬ５の移動量と、６群レンズＬ６の移動量と、モータ移動筒１００の移動量を説明する図である。
【発明を実施するための形態】
【０００９】
図１は、実施形態であるレンズ鏡筒２をカメラボディ３に装着して構成された撮像装置としてのカメラ１の概念図である。なお、以下の説明において、レンズ鏡筒２の光軸ＯＡ方向被写体側を前側、カメラボディ３側を後側とする。レンズ鏡筒２の光軸ＯＡ方向の移動を「直進」、光軸ＯＡを中心とする回動を「回転」という。さらに、レンズ鏡筒２の光軸ＯＡと直交する径方向において、光軸ＯＡから離れる側を外径側、光軸ＯＡに近づく側を内径側という。
【００１０】
カメラ１は、カメラボディ３とレンズ鏡筒２とを備える。レンズ鏡筒２は、後部（基端部）にレンズマウントＬＭが設けられ、カメラボディ３のボディマウントＢＭと係合することで、カメラボディ３に着脱可能に装着されている。
（【００１１】以降は省略されています）
