特許ウォッチ

公開番号2025138049
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036757
出願日2024-03-11
発明の名称固体電解質、電極及び固体電解質電池
出願人TDK株式会社
代理人個人,個人,個人
主分類H01B 1/06 20060101AFI20250917BHJP(基本的電気素子)
要約【課題】耐湿性に優れる固体電解質、電極及び固体電解質電池を提供することを目的とする。
【解決手段】この固体電解質は、表面に付着した被覆層を有し、前記被覆層は、ポリパラキシリレンまたはダイヤモンドライクカーボンを含む。

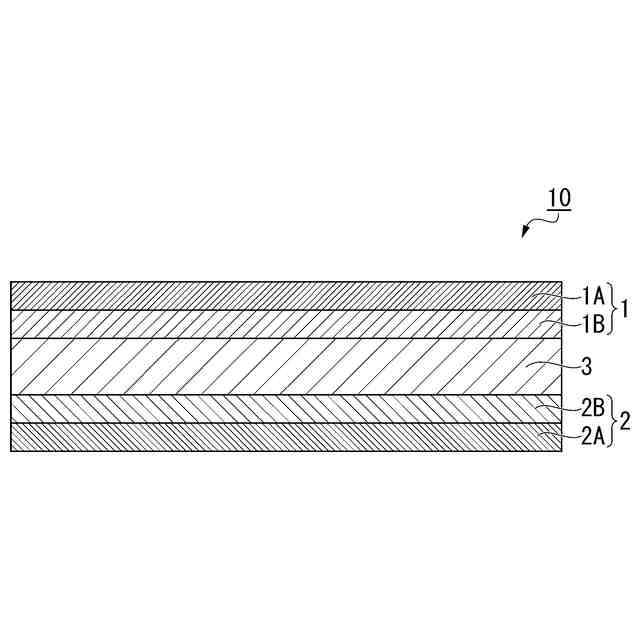

【選択図】図1
特許請求の範囲【請求項１】
表面に付着した被覆層を有し、
前記被覆層は、ポリパラキシリレンまたはダイヤモンドライクカーボンを含む、固体電解質。
続きを表示（約 1,200 文字）【請求項２】
前記被覆層の厚みは、１ｎｍ以上１０００ｎｍ以下である、請求項１に記載の固体電解質。
【請求項３】

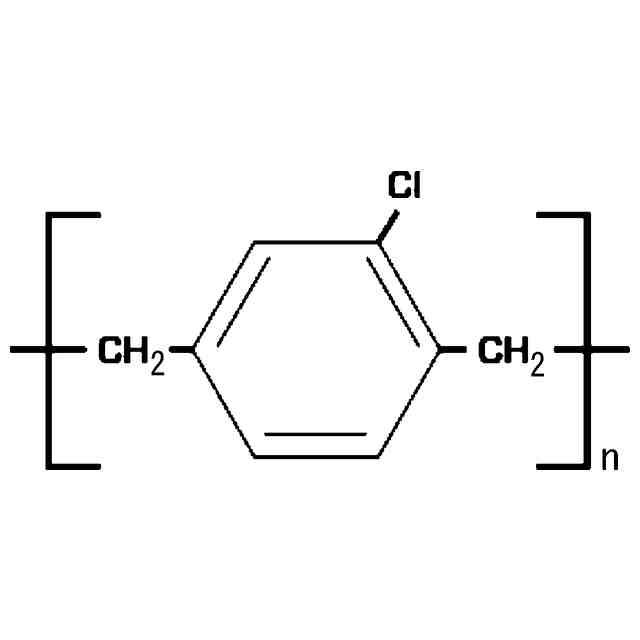

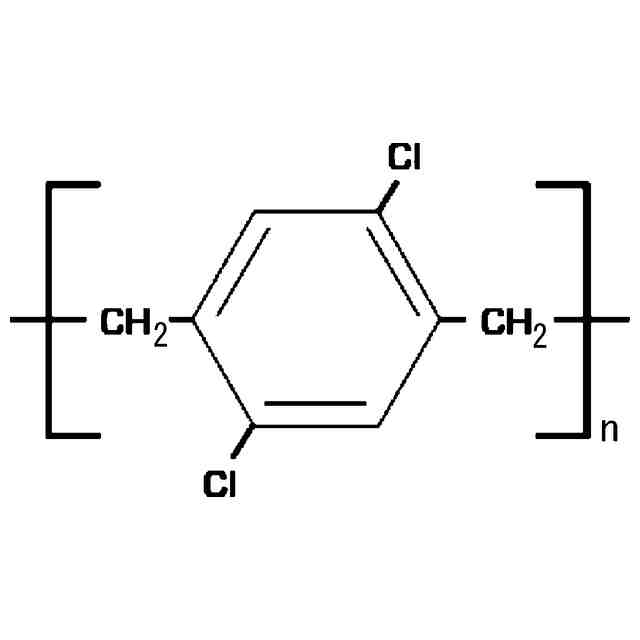

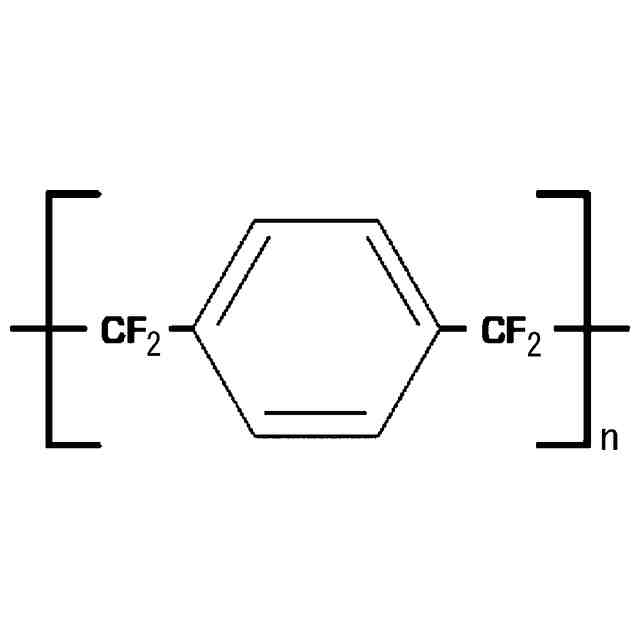

前記ポリパラキシリレンは、ポリパラキシリレン、ポリ２－クロロパラキシリレン、ポリ２，５－ジクロロパラキシリレン及びポリジフルオロパラキシリレンからなる群から選択される１種以上である、請求項１に記載の固体電解質。
【請求項４】
水の接触角が７０°以上１０５°以下である、請求項１に記載の固体電解質。
【請求項５】
ロックウェル硬度がＲ８０以上Ｒ１２２以下、または、ビッカース硬度が７００以上１９００以下である、請求項１に記載の固体電解質。
【請求項６】
下式（１）で表わされる化合物を含む、請求項１に記載の固体電解質。
Ａ
ａ
Ｅ
ｂ
Ｇ
ｃ
Ｘ
ｄ
・・・（１）
式（１）において、ＡはＬｉ及びＣｓ、Ｃａ、Ｒｂ、Ｓｒ、Ｂａからなる群から選択される少なくとも一つであり、ＥはＭｇ、Ａｌ、Ｓｃ、Ｙ、Ｎｂ、Ｚｒ、Ｔｉ、Ｖ、Ｃｒ、Ｍｎ、Ｆｅ、Ｃｏ、Ｎｉ、Ｚｎ、Ｇａ、Ｇｅ、Ｉｎ、Ｓｎ、Ｔａ、Ｗ及びランタノイドからなる群から選択される少なくとも１種の元素であり、Ｇは、Ｏ、ＯＨ、ＢＯ
２
、ＢＯ
３
、ＢＯ
４
、Ｂ
３
Ｏ
６
、Ｂ
４
Ｏ
７
、ＣＯ
３
、ＮＯ
３
、ＡｌＯ
２
、ＳｉＯ
３
、ＳｉＯ
４
、Ｓｉ
２
Ｏ
７
、Ｓｉ
３
Ｏ
９
、Ｓｉ
４
Ｏ
１１
、Ｓｉ
６
Ｏ
１８
、ＰＯ
３
、ＰＯ
４
、Ｐ
２
Ｏ
７
、Ｐ
３
Ｏ
１０
、ＳＯ
３
、ＳＯ
４
、ＳＯ
５
、Ｓ
２
Ｏ
３
、Ｓ
２
Ｏ
４
、Ｓ
２
Ｏ
５
、Ｓ
２
Ｏ
６
、Ｓ
２
Ｏ
７
、Ｓ
２
Ｏ
８
、ＢＦ
４
、ＰＦ
６
、Ｂ（（ＣＯＯ）
２
【請求項７】
式（１）において、ＥはＺｒを含む、請求項６に記載の固体電解質。
【請求項８】
請求項１に記載の固体電解質を含む、電極。
【請求項９】
請求項１に記載の固体電解質を含む、固体電解質電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、固体電解質、電極及び固体電解質電池に関する。
続きを表示（約 930 文字）【背景技術】
【０００２】
近年、エレクトロニクス技術の発達はめざましく、携帯電子機器の小型軽量化、薄型化、多機能化が図られている。電子機器の電源となる電池に対しても、小型軽量化、薄型化、信頼性向上が強く望まれている。このため、電解質として固体電解質を用いる固体電解質電池が注目されている。固体電解質としては、酸化物系固体電解質、硫化物系固体電解質、ハロゲン系固体電解質、錯体水素化物系固体電解質（ＬｉＢＨ
４
など）などが知られている。
【０００３】
固体電解質は空気中の水分と反応してイオン伝導度が低下するという問題がある。例えば、特許文献１には、シロキサン結合を有する環状化合物の架橋重合体を含む固体電解質を用いることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１６／０１７５２５号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示の構成に限らず、固体電解質の耐湿性を向上できる構成の検討が求められている。
【０００６】
本開示は、上記課題に鑑みてなされたものであり、耐湿性に優れた固体電解質、電極及び固体電解質電池を提供することを目的とする。
【課題を解決するための手段】
【０００７】
第１の態様に係る固体電解質は、表面に付着した被覆層を有し、前記被覆層は、ポリパラキシリレンまたはダイヤモンドライクカーボンを含む。
【０００８】
上記態様に係る固体電解質において、前記被覆層の厚さは、１ｎｍ以上１０００ｎｍ以下でもよい。
【０００９】
上記態様に係る固体電解質において、前記ポリパラキシリレンは、ポリパラキシリレン、ポリ２－クロロパラキシリレン、ポリ２，５－ジクロロパラキシリレン及びポリジフルオロパラキシリレンからなる群から選択される１種以上でもよい。
【００１０】
上記態様に係る固体電解質において、水の接触角が７０°以上１０５°以下である。

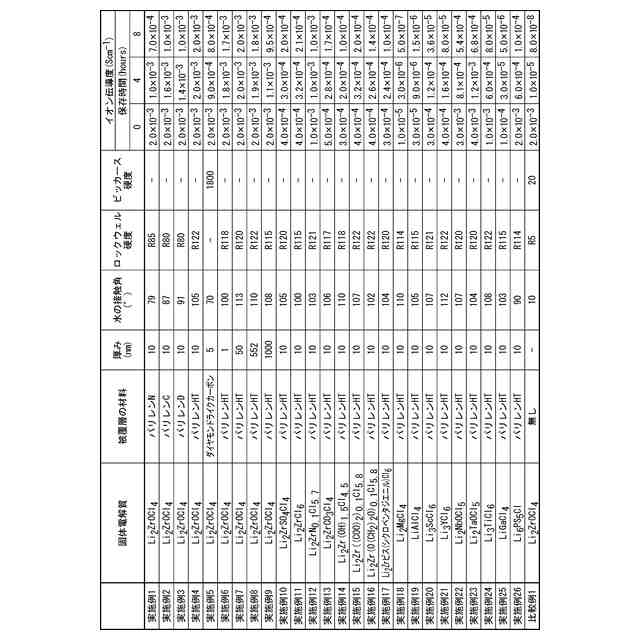

（【００１１】以降は省略されています）

関連特許
