特許ウォッチ

公開番号2025138220
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037184
出願日2024-03-11
発明の名称計測システム
出願人四国計測工業株式会社
代理人弁理士法人R&C
主分類G08C 17/02 20060101AFI20250917BHJP(信号)
要約【課題】簡易な構成で、安定的に、セキュリティの高い通信を行うことを目的とする。

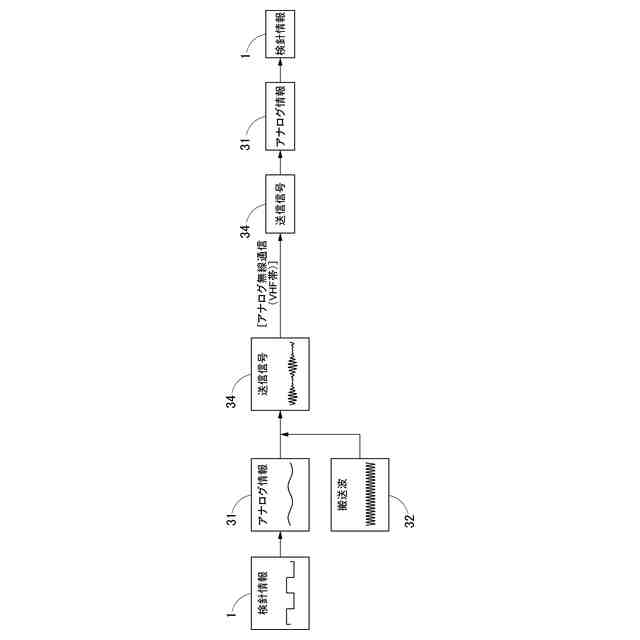

【解決手段】計測対象に関する計測情報1を取得する情報取得部と、情報取得部が取得した計測情報1を用いて搬送波32を変調して送信信号34を生成する信号変調部と、送信信号34を送信する第一通信部と、第一通信部から送信された送信信号34を受信する第二通信部と、第二通信部が受信した送信信号34を受け取って管理する管理部と、を備え、信号変調部は搬送波32としてVHF帯の周波数の電波を用いて変調し、かつ、第一通信部は送信信号34をVHF帯の無線で送信する。
【選択図】図3
特許請求の範囲【請求項１】

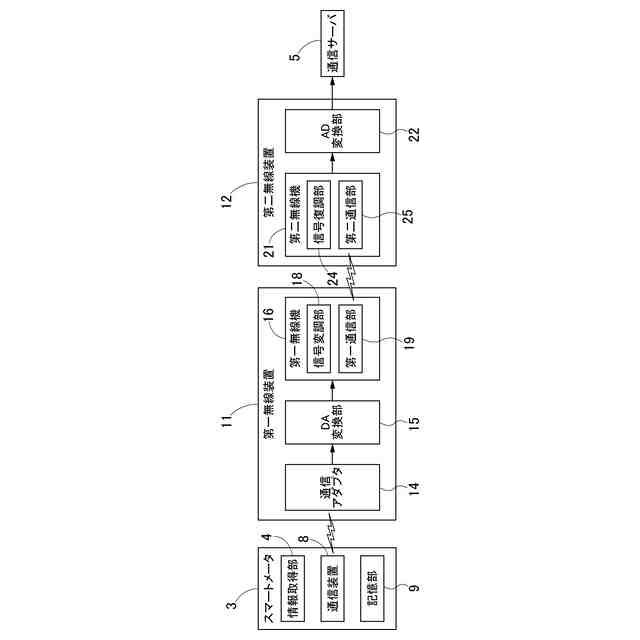

計測対象に関する計測情報を取得する情報取得部と、
前記情報取得部が取得した前記計測情報を用いて搬送波を変調して送信信号を生成する信号変調部と、
前記送信信号を送信する第一通信部と、
前記第一通信部から送信された前記送信信号を受信する第二通信部と、
前記第二通信部が受信した前記送信信号を受け取って管理する管理部と、を備え、
前記信号変調部は、前記搬送波としてＶＨＦ帯の周波数の電波を用いて変調し、かつ、前記第一通信部は、前記送信信号をＶＨＦ帯の無線で送信する計測システム。
続きを表示（約 1,200 文字）【請求項２】
前記第二通信部が受信した前記送信信号を前記計測情報に復調する信号復調部を備え、
前記管理部は、復調された前記計測情報を管理する請求項１に記載の計測システム。
【請求項３】
前記計測情報はデジタル情報であり、
前記計測情報をアナログ情報に変換する第一信号変換部を備え、
前記信号変調部は、変換された前記アナログ情報を用いて前記搬送波を変調して前記送信信号を生成する請求項１に記載の計測システム。
【請求項４】
前記計測情報はデジタル情報であり、
前記計測情報をアナログ情報に変換する第一信号変換部と、
前記第二通信部が受信した前記送信信号を前記アナログ情報に復調する信号復調部と、
前記復調された前記アナログ情報を前記計測情報に変換する第二信号変換部とを備え、
前記信号変調部は、変換された前記アナログ情報を用いて前記搬送波を変調して前記送信信号を生成し、
前記管理部は、前記第二信号変換部によって変換された前記計測情報を管理する請求項１に記載の計測システム。
【請求項５】
前記情報取得部で取得された前記計測情報をデジタル通信で送信する第三通信部と、
前記第三通信部から送信された前記計測情報を受信して前記管理部に出力する第四通信部と、備え、
前記第一通信部は、前記第三通信部と前記第四通信部との通信の電波強度が所定の強度以下となる地域に配置される請求項１から４のいずれか一項に記載の計測システム。
【請求項６】
前記第一通信部は、公衆網不感帯地域に配置される請求項１に記載の計測システム。
【請求項７】
前記第一通信部は、前記第一通信部と前記第二通信部との間に僻地が存在する地域に配置される請求項１に記載の計測システム。
【請求項８】

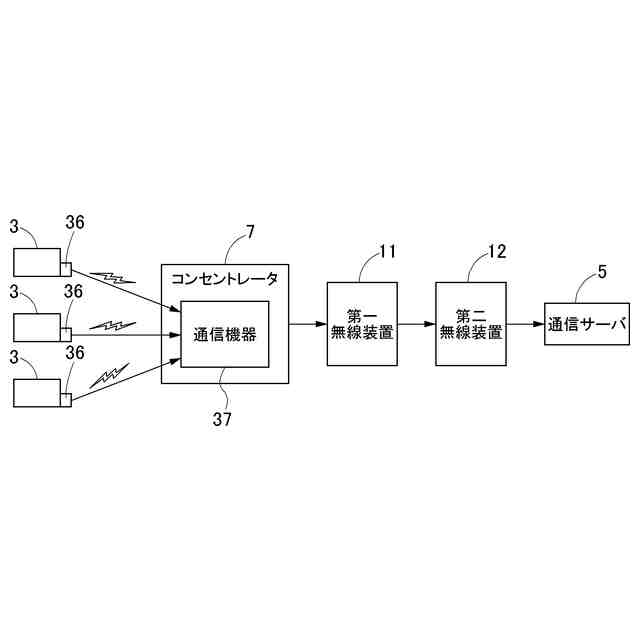

前記情報取得部で取得された前記計測情報を送信する通信機器と、
１または複数の前記通信機器から送信された前記計測情報を集約するコンセントレータとを備え、
前記信号変調部は、前記コンセントレータに集約された前記計測情報を用いて、前記搬送波を変調して前記送信信号を生成し、
前記第一通信部は、集約された前記計測情報から生成された前記送信信号を送信する請求項１に記載の計測システム。
【請求項９】
前記第二通信部の少なくとも１つは、移動体に搭載され、前記移動体が移動している際に前記送信信号を受信する請求項１に記載の計測システム。
【請求項１０】
前記第二通信部は、前記管理部の制御により要求信号を送信し、
前記第一通信部は、前記要求信号を受信して前記情報取得部に出力し、
前記情報取得部は、前記要求信号を受信した際に前記計測情報を前記信号変調部に出力する請求項１に記載の計測システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報を通信する通信システム、および、所定の計測情報を通信により収集する計測システムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
通信システムは種々の情報を送受信する。例えば、特許文献１に開示された検針装置（計測システム）は、通信回線を介して遠隔地の需要者の計測情報を収集する。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２４２５８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような通信システムは有線通信または無線通信によって様々な方式で通信が行われ、電波状況等の通信環境、通信対象の状況等を原因として安定的に通信ができない場合がある。また、このような通信は通信内容が外部に漏れないように行う必要がある場合も多い。
【０００５】
本発明は、簡易な構成で、安定的に、セキュリティの高い通信を行うことを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明の一実施形態に係る計測システムは、計測対象に関する計測情報を取得する情報取得部と、前記情報取得部が取得した前記計測情報を用いて搬送波を変調して送信信号を生成する信号変調部と、前記送信信号を送信する第一通信部と、前記第一通信部から送信された前記送信信号を受信する第二通信部と、前記第二通信部が受信した前記送信信号を受け取って管理する管理部と、を備え、前記信号変調部は、前記搬送波としてＶＨＦ帯の周波数の電波を用いて変調し、かつ、前記第一通信部は、前記送信信号をＶＨＦ帯の無線で送信する。
【０００７】
計測情報を収集する計測システムでは、効率的に計測情報を収集するためにデジタル無線通信が用いられることがある。しかしながら、通信経路上に山等の遮蔽物が存在する場合、安定的にデジタル無線通信を行うことが困難である場合がある。
【０００８】
ここで、波長の長い（周波数の低い）周波数帯で通信を行うと、遮蔽物を回り込んで無線電波が伝搬し、通信経路上に蔽物が存在する場合であっても、無線通信が容易になる。
【０００９】
上記構成によると、計測情報が比較的波長の長いＶＨＦ帯の搬送波である送信信号に変調され、ＶＨＦ帯の無線通信により送信信号が送信される。その結果、通信経路上に蔽物が存在する場合であっても、簡易な構成で、安定的に計測情報を送信することができる。
【００１０】
また、前記第二通信部が受信した前記送信信号を前記計測情報に復調する信号復調部を備え、前記管理部は、復調された前記計測情報を管理してもよい。
（【００１１】以降は省略されています）
