発明の名称免震構造の設計システム、設計方法及び設計プログラム
出願人株式会社大林組
代理人個人,個人
主分類E04H 9/02 20060101AFI20250918BHJP(建築物)
要約【課題】巨大地震のレベルによらず、建築物の応答を適切な範囲に制御する免震構造を設計する。
【解決手段】免震構造の設計システム1において、第1ダンパーの第1減衰特性は、応答量の増大に伴い、減衰係数を徐々に、または段階的に低下させるものであり、第2ダンパーの第2減衰特性は、応答量の増大に伴い、所定の応答量である切替量において急激に減衰力を高めるものであり、制御部2が、第1ダンパーが設定された建築物の解析モデルに対しレベル3地震動を入力したときに、建築物の性能指標が満たされるように第1ダンパーの台数を決定し、第1ダンパーが設定された建築物の解析モデルに対しレベル2地震動を入力したときに、建築物の性能指標が満たされるように第1ダンパーの一部を第2ダンパーに置換し、免震層変位が目標値以下となるように第1ダンパー及び第2ダンパーの台数を決定する。
【選択図】図6
特許請求の範囲【請求項１】
建築物の免震層に配置されるダンパーの減衰特性を記憶する減衰特性記憶部と、応答解析を行う制御部とを備えた免震構造の設計システムにおいて、
前記減衰特性記憶部は、
第１ダンパーの第１減衰特性に関する情報と、
第２ダンパーの第２減衰特性に関する情報とを記憶し、
前記第１減衰特性は、応答量の増大に伴い、減衰係数を徐々に、または段階的に低下させるものであり、
前記第２減衰特性は、応答量の増大に伴い、所定の応答量である切替量において急激に減衰力を高めるものであり、
前記制御部が、
前記第１ダンパーが設定された前記建築物の解析モデルに対しレベル３地震動を入力したときに、前記建築物の性能指標が満たされるように前記第１ダンパーの台数を決定し、
前記第１ダンパーが設定された前記建築物の前記解析モデルに対しレベル２地震動を入力したときに、前記建築物の前記性能指標が満たされるように前記第１ダンパーの一部を前記第２ダンパーに置換し、
前記第１ダンパーの一部を前記第２ダンパーに置換した前記解析モデルに対しレベル３地震動を入力して免震層変位が目標値以下となるように前記第１ダンパー及び前記第２ダンパーの台数を決定する、免震構造の設計システム。
続きを表示（約 1,200 文字）【請求項２】
前記制御部は、
前記免震層変位が前記目標値を超える場合に、前記第２ダンパーの前記切替量を変更する、請求項１に記載の免震構造の設計システム。
【請求項３】
建築物の免震層に配置されるダンパーの減衰特性を記憶する減衰特性記憶部と、応答解析を行う制御部とを用いる免震構造の設計方法において、
前記減衰特性記憶部は、
第１ダンパーの第１減衰特性に関する情報と、
第２ダンパーの第２減衰特性に関する情報とを記憶し、
前記第１減衰特性は、応答量の増大に伴い、減衰係数を徐々に、または段階的に低下させるものであり、
前記第２減衰特性は、応答量の増大に伴い、所定の応答量である切替量において急激に減衰力を高めるものであり、
前記制御部が、
前記第１ダンパーが設定された前記建築物の解析モデルに対しレベル３地震動を入力したときに、前記建築物の性能指標が満たされるように前記第１ダンパーの台数を決定し、
前記第１ダンパーが設定された前記建築物の前記解析モデルに対しレベル２地震動を入力したときに、前記建築物の前記性能指標が満たされるように前記第１ダンパーの一部を前記第２ダンパーに置換し、
前記第１ダンパーの一部を前記第２ダンパーに置換した前記解析モデルに対しレベル３地震動を入力して免震層変位が目標値以下となるように前記第１ダンパー及び前記第２ダンパーの台数を決定する、免震構造の設計方法。
【請求項４】
建築物の免震層に配置されるダンパーの減衰特性を記憶する減衰特性記憶部と、応答解析を行う制御部とを用いて免震構造を設計するプログラムにおいて、
前記減衰特性記憶部は、
第１ダンパーの第１減衰特性に関する情報と、
第２ダンパーの第２減衰特性に関する情報とを記憶し、
前記第１減衰特性は、応答量の増大に伴い、減衰係数を徐々に、または段階的に低下させるものであり、
前記第２減衰特性は、応答量の増大に伴い、所定の応答量である切替量において急激に減衰力を高めるものであり、
前記制御部を、
前記第１ダンパーが設定された前記建築物の解析モデルに対しレベル３地震動を入力したときに、前記建築物の性能指標が満たされるように前記第１ダンパーの台数を決定し、
前記第１ダンパーが設定された前記建築物の前記解析モデルに対しレベル２地震動を入力したときに、前記建築物の前記性能指標が満たされるように前記第１ダンパーの一部を前記第２ダンパーに置換し、
前記第１ダンパーの一部を前記第２ダンパーに置換した前記解析モデルに対しレベル３地震動を入力して免震層変位が目標値以下となるように前記第１ダンパー及び前記第２ダンパーの台数を決定する手段として機能させる、免震構造の設計プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、免震構造の設計システム、設計方法及び設計プログラムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
免震建築物においては、長周期地震動を含む巨大地震への対策が必要とされている。免震建築物には、免震部材として、積層ゴム等の免震支承と、建築物の揺れを減衰させるダンパーとが用いられることが多い（例えば特許文献１参照）。従来の建築基準法に従い、最大級の強さをもつレベル２地震動に対して設計された免震建築物は、レベル２地震動以上の地震（以下、レベル３地震動という）が発生した場合には、その応答変位が大きくなり、免震層の設計クリアランスを超過する可能性がある。特に都市部の狭あい敷地の建築物、及び免震装置を既存建物に適用する免震レトロフィット工法が適用される建築物においては、レベル３地震動が発生した場合に、擁壁に衝突する可能性が高まる。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２４８５２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一方、レベル３地震動に対して免震建築物を設計すると、レベル２地震動時に、免震層よりも上方に位置する上部構造の応答加速度が従来よりも大きくなる。このため、上部構造には、より大きな部材断面が必要となる。このように、レベル２地震動及びレベル３地震動を含めた巨大地震発生時における上部構造の応答変位及び応答加速度はトレードオフ関係にある。このため、ダンパーを適切に配置することで、レベル３地震動時の応答変位を抑制するとともに、それよりも小さいレベル２地震動時の応答加速度を小さくするような、適切な応答を実現することができる免震構造の設計システムが求められている。
【課題を解決するための手段】
【０００５】
本開示は免震構造の設計システムを提供する。当該免震構造の設計システムは、建築物の免震層に配置されるダンパーの減衰特性を記憶する減衰特性記憶部と、応答解析を行う制御部とを備え、前記減衰特性記憶部は、第１ダンパーの第１減衰特性に関する情報と、第２ダンパーの第２減衰特性に関する情報とを記憶し、前記第１減衰特性は、応答量の増大に伴い、減衰係数を徐々に、または段階的に低下させるものであり、前記第２減衰特性は、応答量の増大に伴い、所定の応答量である切替量において急激に減衰力を高めるものであり、前記制御部が、前記第１ダンパーが設定された前記建築物の解析モデルに対しレベル３地震動を入力したときに、前記建築物の性能指標が満たされるように前記第１ダンパーの台数を決定し、前記第１ダンパーが設定された前記建築物の前記解析モデルに対しレベル２地震動を入力したときに、前記建築物の前記性能指標が満たされるように前記第１ダンパーの一部を前記第２ダンパーに置換し、前記第１ダンパーの一部を前記第２ダンパーに置換した前記解析モデルに対しレベル３地震動を入力して免震層変位が目標値以下となるように前記第１ダンパー及び前記第２ダンパーの台数を決定する。
【発明の効果】
【０００６】
本発明によれば、巨大地震のレベルによらず、建築物の応答を適切な範囲に制御する免震構造を設計することができる。
【図面の簡単な説明】
【０００７】

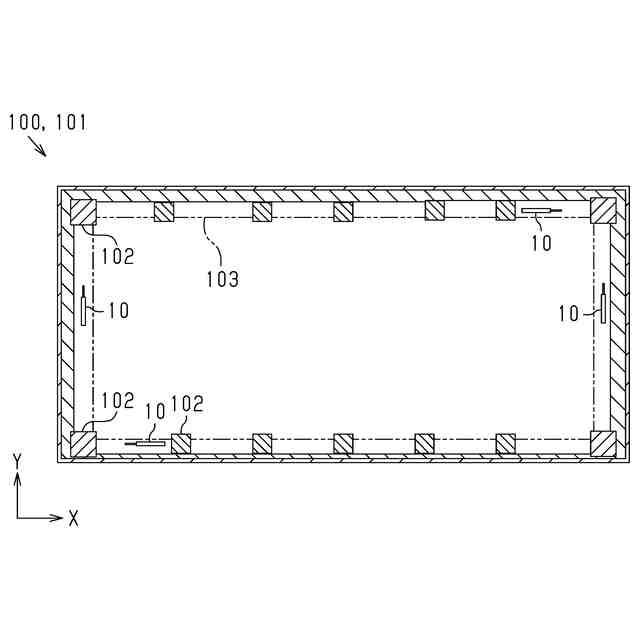

免震構造を備えた建築物の例を模式的に示す断面図である。

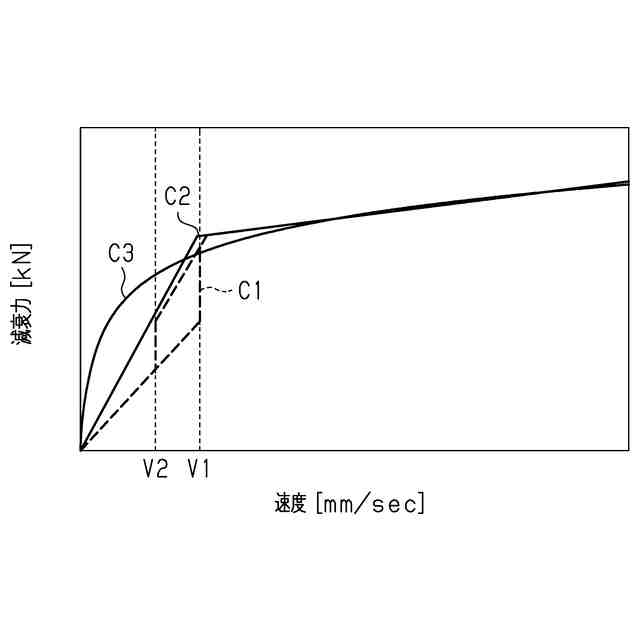

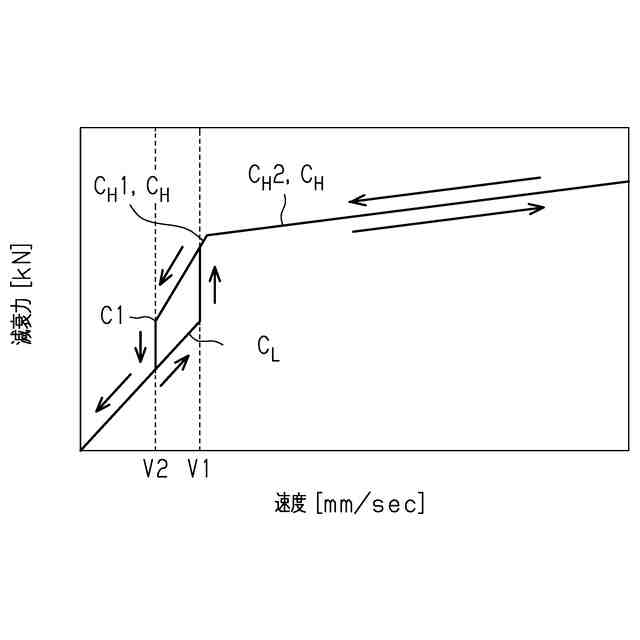

同実施形態の減衰係数可変型ダンパーの減衰特性を示す図である。
同実施形態の減衰係数可変型ダンパーの減衰特性を示す表である。
同実施形態の各ダンパーの減衰特性を示す表である。

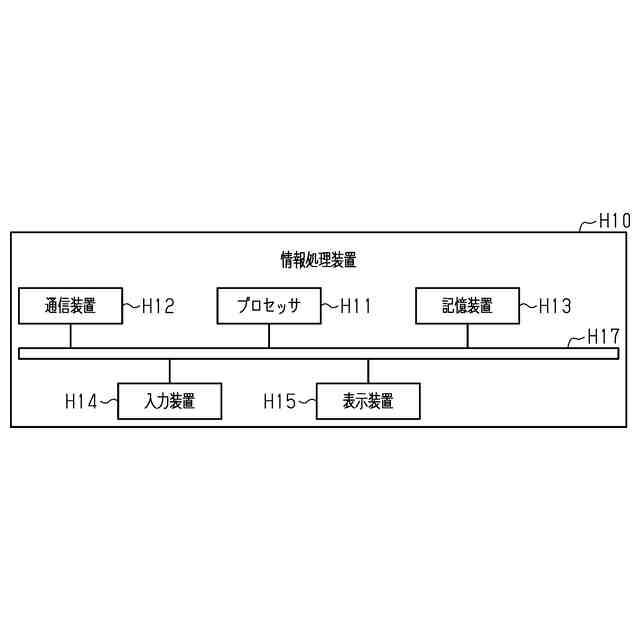

同実施形態の情報処理装置のハードウェア構成を示す図である。

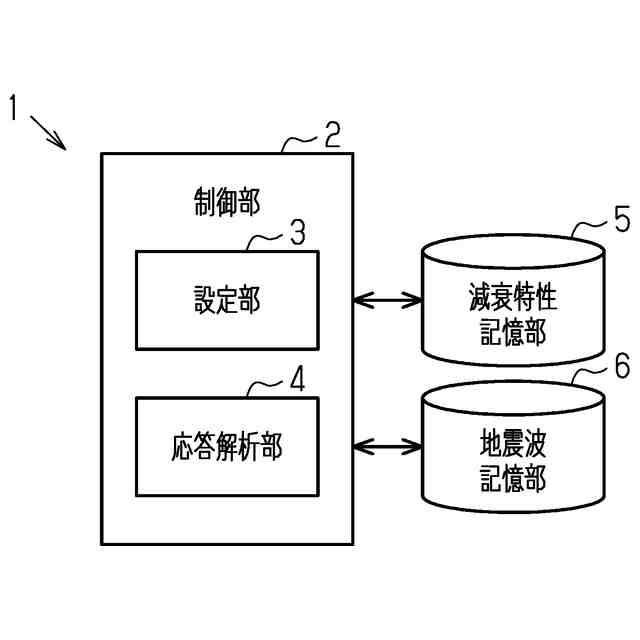

同実施形態の設計システムのブロック図である。
同実施形態の応答解析のための設定の手順を示すフローチャートである。

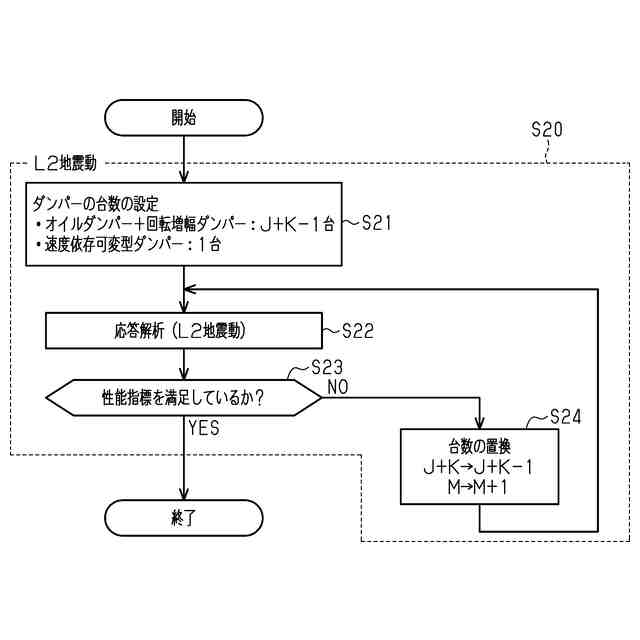

同実施形態の応答解析の手順を示すフローチャートである。
同実施形態の応答解析の手順を示すフローチャートである。
同実施形態の応答解析の手順を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、図１～図１０に従って、免震構造の設計システム、設計方法及びプログラムの一実施形態を説明する。
図１は、免震構造の設計システムの対象となる建築物１００の一例であって、その免震層１０１における横断面を模式的に示す。免震層１０１は、積層ゴム、弾性すべり支承、又は転がり支承等の図示しない免震支承を柱１０２の直下等に備えている。また、免震層１０１は、Ｘ方向及びＹ方向に、免震部材である複数の種類のダンパー１０を備える。
【０００９】
ダンパー１０は柱１０２又は梁１０３等から構成される躯体と連結されている。ここでは、各ダンパー１０は、粘性減衰型ダンパーである。例えば、ダンパー１０は、速度依存バイリニア型ダンパー、速度依存増幅機能付きダンパー、及び減衰係数可変型ダンパーである。説明の便宜上、以下において、速度依存バイリニア型ダンパーを単に「オイルダンパー」といい、速度依存増幅機能付きダンパーを「回転増幅ダンパー」という。オイルダンパー及び回転増幅ダンパーは、第１速度依存ダンパーに対応する。減衰係数可変型ダンパーは、第２速度依存ダンパーに対応する。
【００１０】
各ダンパー１０は、それぞれ減衰特性が異なる。
オイルダンパー及び回転増幅ダンパーの減衰特性は、第１減衰特性である。第１減衰特性は、応答速度の増大に伴い、減衰係数を段階的に低下させるか又は徐々に低下させる。なお、応答速度は、応答量に対応する。
