公開番号2025139828
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038878
出願日2024-03-13
発明の名称基板装置
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 12/58 20110101AFI20250919BHJP(基本的電気素子)
要約【課題】回路基板のスルーホール内におけるプレスフィット部の傾きを抑制する。
【解決手段】基板装置は、互いに対向するように配置される一対の回路基板10,20と、一対の回路基板10,20に接続されるプレスフィット端子30とを備え、プレスフィット端子30の長さ方向の両端部には、一対の回路基板10,20のスルーホール11,21に対して弾性変形した状態で圧入される第1プレスフィット部32と第2プレスフィット部33が形成され、プレスフィット端子30には、プレスフィット部32,33がスルーホール11,21に圧入されている状態において、回路基板10,20に当接することによってスルーホール11,21内におけるプレスフィット部32,33の傾きを抑制する傾き規制部36,37が形成されている。
【選択図】図1
特許請求の範囲【請求項１】
互いに対向するように配置される一対の回路基板と、
前記一対の回路基板に接続されるプレスフィット端子とを備え、
前記プレスフィット端子の長さ方向の両端部には、前記一対の回路基板のスルーホールに対して弾性変形した状態で圧入される一対のプレスフィット部が形成され、
前記プレスフィット端子には、前記プレスフィット部が前記スルーホールに圧入されている状態において、前記回路基板に当接することによって前記スルーホール内における前記プレスフィット部の傾きを抑制する傾き規制部が形成されている基板装置。
続きを表示（約 360 文字）【請求項２】
前記プレスフィット部は、互いに接近する方向に弾性変位することが可能であり、前記スルーホールの内周面を弾性的に押圧する一対の弾性撓み部を有し、
前記傾き規制部は、前記一対の弾性撓み部の弾性変位方向と平行な方向へ突出した形態である請求項１に記載の基板装置。
【請求項３】
前記プレスフィット端子は、金属板材からなり、
前記傾き規制部は、
前記プレスフィット端子の板面方向に延びた第１規制部と、
前記プレスフィット端子の板厚方向に延びた第２規制部とを有する請求項１又は請求項２に記載の基板装置。
【請求項４】
前記プレスフィット端子を前記回路基板の板厚方向と平行に視たときに、一対の前記傾き規制部が点対称な形状をなしている請求項３に記載の基板装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、基板装置に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、互いに平行をなして対向する一般基板とエンド基板を、複数のプレスフィットタイプの基板間端子を介して接続する構造が開示されている。基板間端子の両端部には、幅狭となるように弾性変形することが可能な一対のプレスフィット部が形成されている。一対のプレスフィット部は、弾性変形した状態で、一対の基板のスルーホールに圧入されている。プレスフィット部と基板は、プレスフィット部の弾性変形に起因する摩擦力によって接続状態に保持されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０４２４６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般基板とエンド基板が、それらの板面と平行な方向へ相対変位した場合、基板間端子の姿勢が傾き、プレスフィット部もスルーホールの内部で姿勢を変化させる。プレスフィット部の姿勢がスルーホール内で変化すると、プレスフィット部の弾性変形量が変化することによって、プレスフィット部による保持力が低下したり、プレスフィット部とスルーホールの内周面との間の接触抵抗が変化したり、スルーホールの開口縁部が傷ついたりする等の不具合が懸念される。
【０００５】
本開示の基板装置は、上記のような事情に基づいて完成されたものであって、回路基板のスルーホール内におけるプレスフィット部の傾きを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の基板装置は、
互いに対向するように配置される一対の回路基板と、
前記一対の回路基板に接続されるプレスフィット端子とを備え、
前記プレスフィット端子の長さ方向の両端部には、前記一対の回路基板のスルーホールに対して弾性変形した状態で圧入される一対のプレスフィット部が形成され、
前記プレスフィット端子には、前記プレスフィット部が前記スルーホールに圧入されている状態において、前記回路基板に当接することによって前記スルーホール内における前記プレスフィット部の傾きを抑制する傾き規制部が形成されている。
【発明の効果】
【０００７】
本開示によれば、回路基板のスルーホール内におけるプレスフィット部の傾きを抑制することができる。
【図面の簡単な説明】
【０００８】

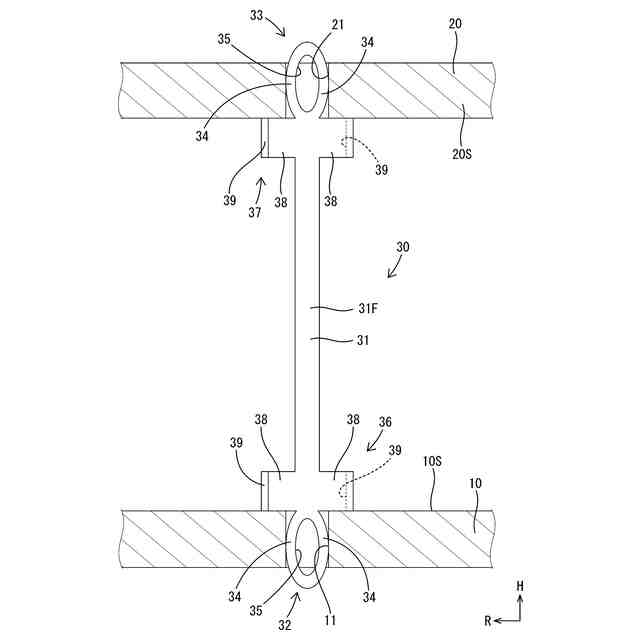

図１は、実施例１の基板装置において第１回路基板と第２回路基板を断面にした状態をあらわす正面図である。

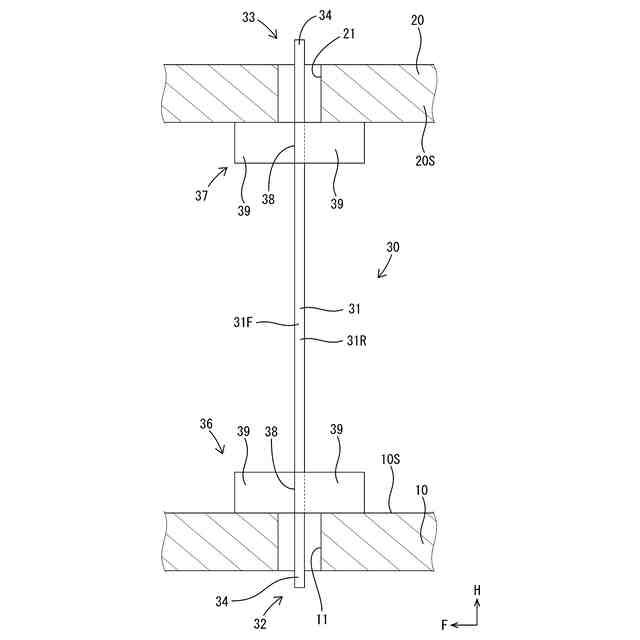

図２は、基板装置において第１回路基板と第２回路基板を断面にした状態をあらわす側面図である。

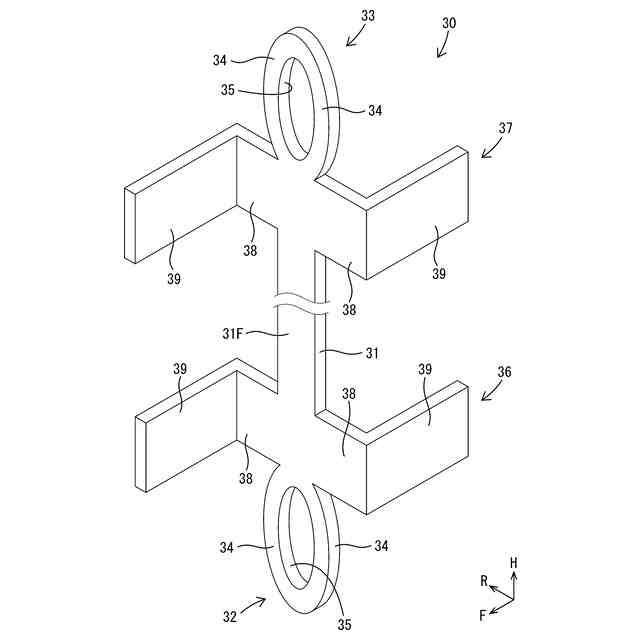

図３は、プレスフィット端子の斜視図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施形態を列記して説明する。下記の複数の実施形態を、矛盾を生じない範囲で任意に組み合わせたものも、発明を実施するための形態に含まれる。
本開示の基板装置は、
（１）互いに対向するように配置される一対の回路基板と、前記一対の回路基板に接続されるプレスフィット端子とを備え、前記プレスフィット端子の長さ方向の両端部には、前記一対の回路基板のスルーホールに対して弾性変形した状態で圧入される一対のプレスフィット部が形成され、前記プレスフィット端子には、前記プレスフィット部が前記スルーホールに圧入されている状態において、前記回路基板に当接することによって前記スルーホール内における前記プレスフィット部の傾きを抑制する傾き規制部が形成されている。本開示の構成によれば、一対の回路基板のスルーホールに一対のプレスフィット部が圧入されている状態で、一対の回路基板が対向方向と交差する方向に相対変位すると、傾き規制部が回路基板に当接することによって、スルーホール内におけるプレスフィット部の傾きが抑制される。
【００１０】
（２）前記プレスフィット部は、互いに接近する方向に弾性変位することが可能であり、前記スルーホールの内周面を弾性的に押圧する一対の弾性撓み部を有し、前記傾き規制部は、前記一対の弾性撓み部の弾性変位方向と平行な方向へ突出した形態であることが好ましい。この構成によれば、プレスフィット部が、一対の弾性撓み部の弾性変形量を変化させるように傾くことを確実に防止することができる。
（【００１１】以降は省略されています）
