公開番号2025130606
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027892
出願日2024-02-27
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 15/08 20060101AFI20250901BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ポンプユニットを含む画像形成装置の新たな一形態を提供する。
【解決手段】画像形成装置は、装置本体と、第1トナーを収容すると共に装置本体に着脱可能に支持される第1トナー容器であって、空気と共に第1トナーを第1現像容器に補給可能に構成される第1トナー容器と、第2トナーを収容すると共に装置本体に着脱可能に支持される第2トナー容器であって、空気と共に第2トナーを第2現像容器に補給可能に構成され、第1トナー容器と第1方向に整列する第2トナー容器と、第1トナー容器に空気を搬送するための第1ポンプと、第2トナー容器に空気を搬送するための第2ポンプと、を有するポンプユニットと、を備え、第1ポンプ及び第2ポンプは、1つの駆動源によって作動され、かつ第1方向に整列している。
【選択図】図3
特許請求の範囲【請求項１】
シートに画像を形成する画像形成装置において、
第１トナーを収容するように構成された第１現像容器と、前記第１トナーを担持する第１現像ローラと、を有する第１現像ユニットと、第２トナーを収容するように構成された第２現像容器と、前記第２トナーを担持する第２現像ローラと、を有する第２現像ユニットと、を有する装置本体と、
前記第１トナーを収容すると共に前記装置本体に着脱可能に支持される第１トナー容器であって、空気と共に前記第１トナーを前記第１現像容器に補給可能に構成される第１トナー容器と、
前記第２トナーを収容すると共に前記装置本体に着脱可能に支持される第２トナー容器であって、空気と共に前記第２トナーを前記第２現像容器に補給可能に構成され、前記第１トナー容器と第１方向に整列する第２トナー容器と、
前記第１トナー容器に空気を搬送するための第１ポンプと、前記第２トナー容器に空気を搬送するための第２ポンプと、を有するポンプユニットと、を備え、
前記第１ポンプ及び前記第２ポンプは、１つの駆動源によって作動され、かつ前記第１方向に整列している、
ことを特徴とする画像形成装置。
続きを表示（約 1,700 文字）【請求項２】
前記第１現像ユニット及び前記第２現像ユニットは、前記第１方向に直交する第２方向に整列している、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記第１トナー容器及び前記第２トナー容器は、前記第２方向において、前記第２現像ユニットよりも前記第１現像ユニットに近い位置に設けられ、
前記ポンプユニットは、前記第１方向と前記第２方向の双方に垂直な第３方向に見たときに、前記第１現像ユニットとオーバーラップする位置に設けられている、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記ポンプユニットは、前記第１現像ユニットの上方に配置されている、
ことを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記ポンプユニットは、
回転軸線を中心に第１回転方向及び前記第１回転方向とは反対の第２回転方向に回転可能な回転軸であって、前記回転軸線の方向において一方側にある第１端部及び他方側にある第２端部を有する回転軸を有する前記駆動源としてのモータと、
前記回転軸の前記第１端部から前記第１ポンプに駆動を伝達する第１伝達状態と、前記第１端部から前記第１ポンプへ駆動を伝達しない第１非伝達状態と、に遷移可能な第１駆動伝達部と、
前記回転軸の前記第２端部から前記第２ポンプに駆動を伝達する第２伝達状態と、前記第２端部から前記第２ポンプへ駆動を伝達しない第２非伝達状態と、に遷移可能な第２駆動伝達部と、を有し、
前記第１駆動伝達部は、前記回転軸が前記第１回転方向に回転する際に前記第１伝達状態に遷移することで前記第１ポンプを作動させ、前記回転軸が前記第２回転方向に回転する際に前記第１非伝達状態に遷移することで前記第１ポンプを作動させないように構成され、
前記第２駆動伝達部は、前記回転軸が前記第１回転方向に回転する際に前記第２非伝達状態に遷移することで前記第２ポンプを作動させず、前記回転軸が前記第２回転方向に回転する際に前記第２伝達状態に遷移することで前記第２ポンプを作動させるように構成される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記モータ、前記第１ポンプ、前記第２ポンプ、前記第１駆動伝達部及び前記第２駆動伝達部は、前記第１方向に並んで配置されている、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
第１ポンプ及び第２ポンプは、ダイヤフラム式ポンプである、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項８】
前記第１現像ユニット及び前記第２現像ユニットは、前記第１方向に直交する第２方向に整列し、
前記装置本体は、シートに転写されたトナー像に熱及び圧力を付与してシートに定着させる定着ユニットを有し、
前記第２現像ユニットは、前記第２方向において、前記第１現像ユニットよりも前記定着ユニットに近い位置に配置され、
前記ポンプユニットは、前記第２方向において、前記第２現像ユニットよりも前記定着ユニットから遠い位置に配置されている、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記第１現像ユニット、前記第２現像ユニット及び前記ポンプユニットは、前記第１方向に直交する第２方向に整列している、
ことを特徴とする請求項１乃至８のいずれか１項に記載の画像形成装置。
【請求項１０】
前記第１現像ユニット及び前記第２現像ユニットは、前記第１方向に直交する第２方向に整列し、
前記第１方向に見て、前記第１現像ユニット、前記第２現像ユニット、前記第１トナー容器及び前記第２トナー容器は、前記第２方向に延びる１つの仮想線に重なるように配置され、
前記ポンプユニットは、前記仮想線の上方に配置されている、
ことを特徴とする請求項１乃至８のいずれか１項に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ポンプユニットを含む画像形成装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、トナーを収容する現像容器と、トナーを収容する補給パックを装着可能な装着部と、を備えたカートリッジを内蔵する画像形成装置が提案されている（特許文献１参照）。装着部に装着された補給パックから排出されたトナーは、カートリッジに設けられたリザーブタンクに一時的に収容され、リザーブタンクから現像容器へと搬送される。リザーブタンクから現像容器へは、スクリュー又はポンプによって流れるエアーによってトナーが搬送される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３４４０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、ポンプユニットを含む画像形成装置の新たな一形態を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、シートに画像を形成する画像形成装置において、第１トナーを収容するように構成された第１現像容器と、前記第１トナーを担持する第１現像ローラと、を有する第１現像ユニットと、第２トナーを収容するように構成された第２現像容器と、前記第２トナーを担持する第２現像ローラと、を有する第２現像ユニットと、を有する装置本体と、前記第１トナーを収容すると共に前記装置本体に着脱可能に支持される第１トナー容器であって、空気と共に前記第１トナーを前記第１現像容器に補給可能に構成される第１トナー容器と、前記第２トナーを収容すると共に前記装置本体に着脱可能に支持される第２トナー容器であって、空気と共に前記第２トナーを前記第２現像容器に補給可能に構成され、前記第１トナー容器と第１方向に整列する第２トナー容器と、前記第１トナー容器に空気を搬送するための第１ポンプと、前記第２トナー容器に空気を搬送するための第２ポンプと、を有するポンプユニットと、を備え、前記第１ポンプ及び前記第２ポンプは、１つの駆動源によって作動され、かつ前記第１方向に整列している、ことを特徴とする。
【０００６】
また、本発明は、シートに画像を形成する画像形成装置において、第１トナーを収容するように構成された第１現像容器と、前記第１トナーを担持する第１現像ローラと、を有する第１現像ユニットと、第２トナーを収容するように構成された第２現像容器と、前記第２トナーを担持する第２現像ローラと、を有する第２現像ユニットと、を有する装置本体と、前記第１トナーを収容すると共に前記装置本体に着脱可能に支持される第１トナー容器であって、空気と共に前記第１トナーを前記第１現像容器に補給可能に構成される第１トナー容器と、前記第２トナーを収容すると共に前記装置本体に着脱可能に支持される第２トナー容器であって、空気と共に前記第２トナーを前記第２現像容器に補給可能に構成され、前記第１トナー容器と第１方向に整列する第２トナー容器と、前記第１トナー容器に空気を搬送するための第１ポンプと、前記第２トナー容器に空気を搬送するための第２ポンプと、を有するポンプユニットと、を備え、前記第１現像ユニット及び前記第２現像ユニットは、前記第１方向に直交する第２方向に整列し、前記第１トナー容器及び前記第２トナー容器は、前記第２方向において、前記第２現像ユニットよりも前記第１現像ユニットに近い位置に設けられ、前記ポンプユニットは、前記第１方向と前記第２方向の双方に垂直な第３方向に見たときに、前記第１現像ユニットとオーバーラップする位置に設けられている、ことを特徴とする。
【発明の効果】
【０００７】
本発明によると、ポンプユニットを含む画像形成装置の新たな一形態を提供することができる。
【図面の簡単な説明】
【０００８】

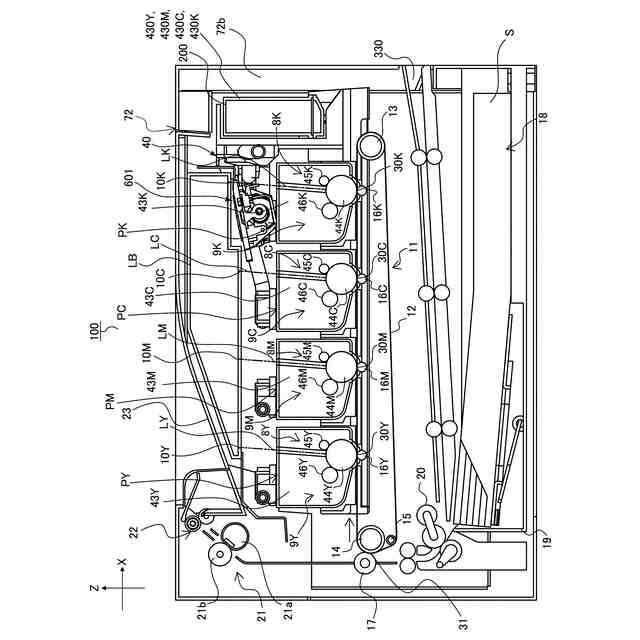

本実施の形態に係る画像形成装置を示す全体概略図。

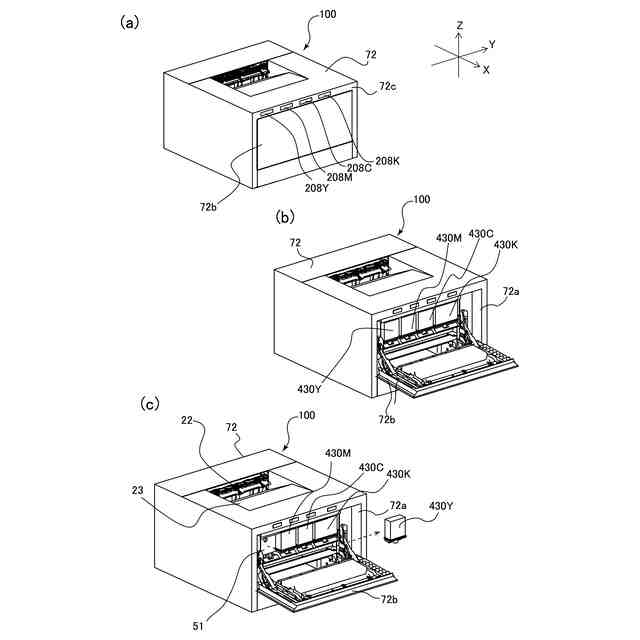

（ａ）は画像形成装置を示す斜視図、（ｂ）は前ドアが開いた状態の画像形成装置を示す斜視図、（ｃ）はトナーカートリッジを取り外した状態の画像形成装置を示す斜視図。

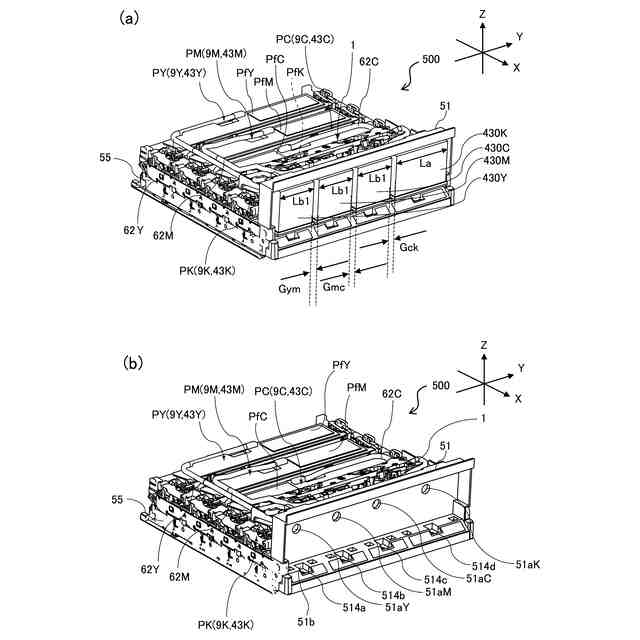

（ａ）は画像形成ユニットを示す斜視図、（ｂ）はトナーカートリッジが取り外された状態の画像形成ユニットを示す斜視図。

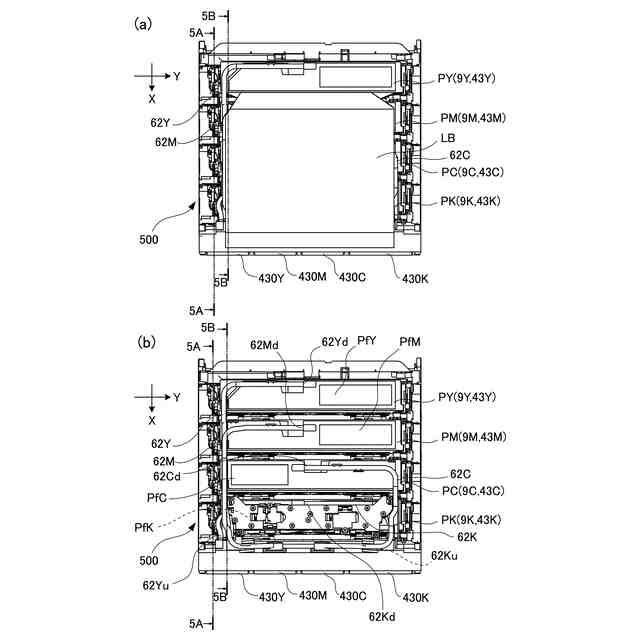

（ａ）はレーザスキャナ及び画像形成ユニットを示す平面図、（ｂ）は画像形成ユニットを示す平面図。

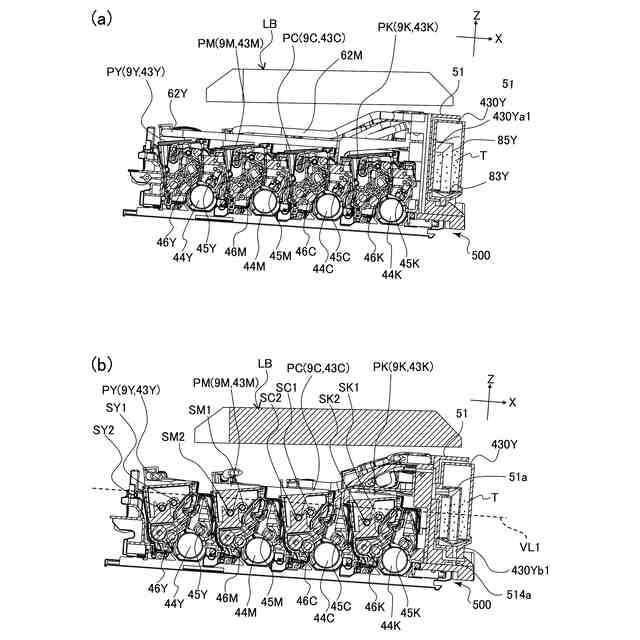

（ａ）は図４（ａ）の５Ａ－５Ａ断面を示す断面図、（ｂ）は図４（ａ）の５Ｂ－５Ｂ断面を示す断面図。

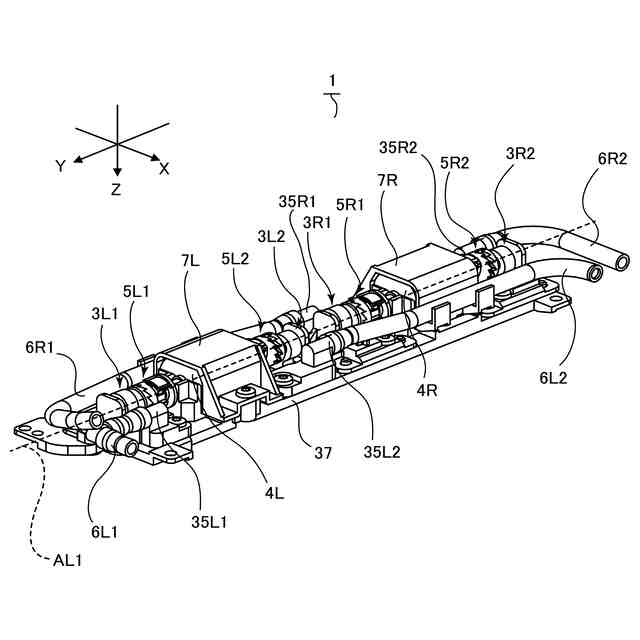

ポンプユニットを示す斜視図。

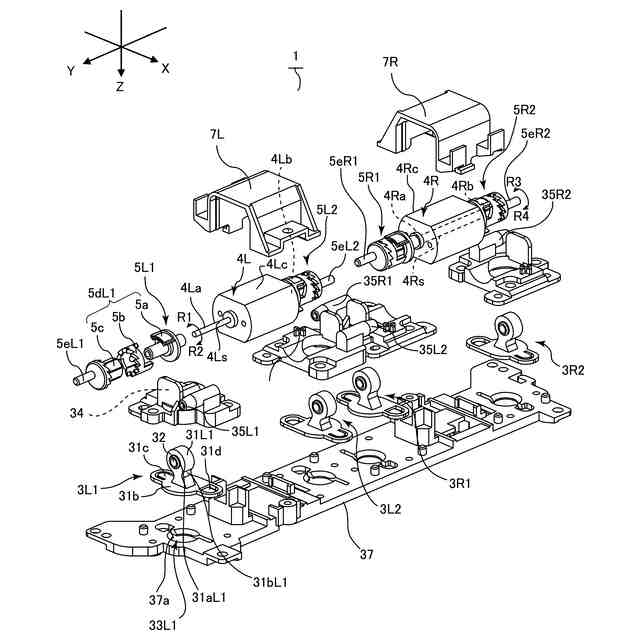

ポンプユニットを示す分解斜視図。

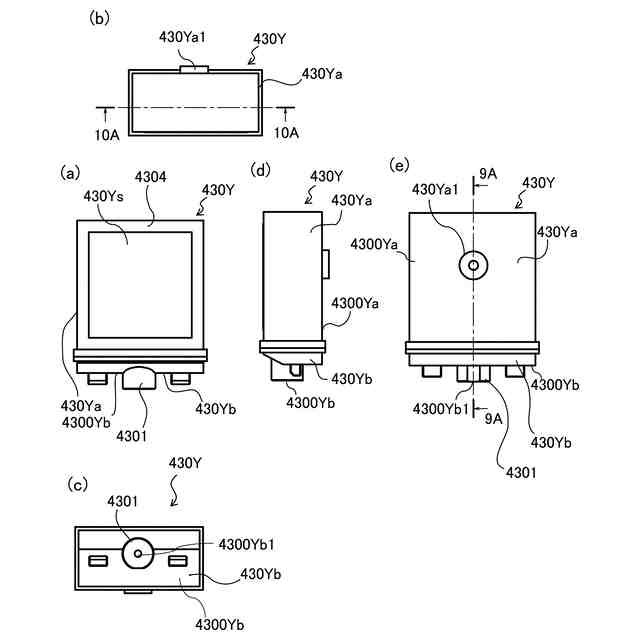

（ａ）はトナーカートリッジを示す正面図、（ｂ）はトナーカートリッジを示す平面図、（ｃ）はトナーカートリッジを示す底面図、（ｄ）はトナーカートリッジを示す側面図、（ｅ）はトナーカートリッジを示す背面図。

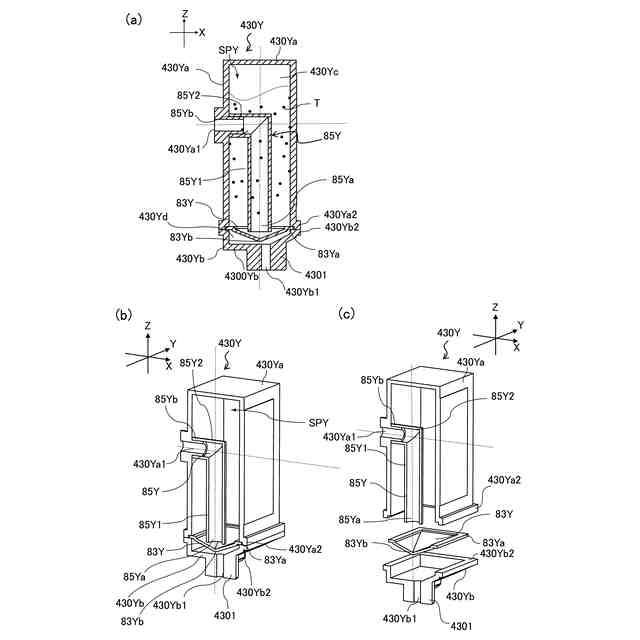

（ａ）は、図８（ｅ）の９Ａ－９Ａ断面を示す断面図、（ｂ）はＸＺ平面で切断したトナーカートリッジを示す斜視図、（ｃ）はＸＺ平面で切断したトナーカートリッジを示す分解図。
（ａ）は、図８（ｂ）の１０Ａ－１０Ａ断面を示す断面図、（ｂ）はＹＺ平面で切断したトナーカートリッジを示す斜視図。
【発明を実施するための形態】
【０００９】
〔全体構成〕
本実施の形態に係る画像形成装置１００は、電子写真方式のレーザビームプリンタである。なお、画像形成装置とは、プリンタ、複写機、ファクシミリ、及び複合機を含み、外部ＰＣから入力された画像情報や原稿から読取った画像情報に基づいて、記録媒体として用いられるシートに画像を形成する装置を指すものとする。また、画像形成装置は、画像形成機能を有する本体に加えて、オプションフィーダ、画像読取装置、シート処理装置等の付属機器が連結される場合があるが、このような付属機器が連結されたシステム全体も画像形成装置の一種である。
【００１０】
画像形成装置１００は、図１に示すように、シートＳに画像を形成する画像形成部４０と、給送ユニット１８と、定着ユニット２１と、排出ローラ対２２と、を有している。画像形成部４０は、それぞれイエロー（Ｙ）、マゼンタ（Ｍ）、シアン（Ｃ）及びブラック（Ｋ）の４色のトナー画像を形成する４つのプロセスカートリッジＰＹ，ＰＭ，ＰＣ，ＰＫと、レーザスキャナＬＢと、を備えている。露光ユニットとしてのレーザスキャナＬＢは、プロセスカートリッジＰＹ，ＰＭ，ＰＣ，ＰＫの上方に配置されている。なお、レーザスキャナＬＢの代わりに、ＬＥＤ露光ユニットを適用してもよい。
（【００１１】以降は省略されています）
