公開番号2025140012
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039146
出願日2024-03-13
発明の名称テープ印刷装置およびテープ印刷装置の制御方法
出願人セイコーエプソン株式会社
代理人弁理士法人真菱国際特許事務所
主分類B41J 3/36 20060101AFI20250919BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】テキスト画面において、テキストを構成する文字として、第1文字が文字反転をした第1反転文字を表示させることができるテープ印刷装置を提供する。
【解決手段】制御部は、第1文字選択画面から選択された第1文字が、印刷されるテキスト201を構成する文字としてテキスト画面D1に表示されるように、選択された第1文字を表す画像データに基づいて、表示部を制御し、制御部は、第1文字が文字反転をした第1反転文字211を、第1文字に代えてテキスト画面D1に表示させる反転指示を受け付け、制御部は、反転指示を受け付けたときに、第1文字を表す画像データに基づいて、第1反転文字211を表す第1反転画像データを生成し、制御部は、第1反転文字211がテキスト201を構成する文字として第1文字に代えてテキスト画面D1に表示されるように、生成した第1反転画像データに基づいて、表示部を制御する。
【選択図】図11

特許請求の範囲【請求項１】
表示部と、
文字を表す画像データを記憶する記憶部、を有する制御部と、を備え、
前記制御部は、前記表示部に表示される第１文字選択画面において、複数の第１文字のなかから、一の前記第１文字の選択を受け付け、
前記制御部は、選択された前記第１文字が、印刷されるテキストを構成する文字としてテキスト画面に表示されるように、選択された前記第１文字を表す前記画像データに基づいて、前記表示部を制御し、
前記制御部は、前記第１文字が左右反転、白黒反転および上下反転の少なくとも１つを含む文字反転をした第１反転文字を、前記第１文字に代えて前記テキスト画面に表示させる反転指示を受け付け、
前記制御部は、前記反転指示を受け付けたときに、前記第１文字を表す前記画像データに基づいて、前記第１反転文字を表す第１反転画像データを生成し、
前記制御部は、生成した前記第１反転画像データに基づいて、前記第１反転文字が前記テキストを構成する文字として前記第１文字に代えて前記テキスト画面に表示されるように、前記表示部を制御することを特徴とするテープ印刷装置。
続きを表示（約 1,300 文字）【請求項２】
前記制御部は、前記反転指示を受け付けたときに、前記第１反転画像データとして、前記第１文字の一部が前記文字反転をした一部反転文字を表す一部反転画像データを生成することを特徴とする請求項１に記載のテープ印刷装置。
【請求項３】
反転標示部、を備え、
前記制御部は、前記テキスト画面において、前記第１反転文字以外の前記テキストを構成する文字にカーソルが位置するときと、前記第１反転文字に前記カーソルが位置するときとで、前記反転標示部の表示態様を異ならせることを特徴とする請求項１または２に記載のテープ印刷装置。
【請求項４】
前記制御部は、前記テキスト画面において、前記第１反転文字以外の前記テキストを構成する文字が点灯表示され、前記第１反転文字が点滅表示されるように、前記表示部を制御することを特徴とする請求項１または２に記載のテープ印刷装置。
【請求項５】
前記制御部は、前記反転指示を受け付けた時点で、前記テキスト画面においてカーソルが位置する前記第１文字を、前記文字反転の対象とすることを特徴とする請求項１または２に記載のテープ印刷装置。
【請求項６】
前記制御部は、前記反転指示を受け付けた時点で、前記テキスト画面に表示された前記テキスト全体を、前記文字反転の対象とすることを特徴とする請求項１または２に記載のテープ印刷装置。
【請求項７】
報知部、を備え、
前記制御部は、前記反転指示を受け付けたときに、前記反転指示の対象とされた前記第１文字が前記文字反転可能であるか否かを判断し、
前記制御部は、前記第１文字が前記文字反転可能ではないと判断したときに、前記第１文字が前記文字反転可能ではないことをユーザーに報知するように、前記報知部を制御することを特徴とする請求項１または２に記載のテープ印刷装置。
【請求項８】
表示部と、
文字を表す画像データを記憶する記憶部と、を備えたテープ印刷装置の制御方法であって、
前記表示部に表示される第１文字選択画面において、複数の第１文字のなかから、一の前記第１文字の選択を受け付けるステップと、
選択された前記第１文字が、印刷されるテキストを構成する文字としてテキスト画面に表示されるように、選択された前記第１文字を表す前記画像データに基づいて、前記表示部を制御するステップと、
前記第１文字が左右反転、白黒反転および上下反転の少なくとも１つを含む文字反転をした第１反転文字を、前記第１文字に代えて前記テキスト画面に表示させる反転指示を受け付けるステップと、
前記反転指示を受け付けたときに、前記第１文字を表す前記画像データに基づいて、前記第１反転文字を表す第１反転画像データを生成するステップと、
生成した前記第１反転画像データに基づいて、前記第１反転文字が前記テキストを構成する文字として前記第１文字に代えて前記テキスト画面に表示されるように、前記表示部を制御するステップと、
を備えたことを特徴とするテープ印刷装置の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、テープ印刷装置およびテープ印刷装置の制御方法に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、特許文献１が開示するように、段落を囲む外枠の前罫部分および後罫部分を、絵文字で構成可能なテープ印刷装置が知られている。このテープ印刷装置は、外枠の前罫部分を、メモリ素子に記憶された絵文字で構成し、外枠の後罫部分を、メモリ素子に記憶された絵文字を左右反転させた絵文字で構成することにより、メモリ素子の記憶容量を節約している。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１０３９２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のテープ印刷装置では、テープに印刷されるテキストが編集されるテキスト画面において、テキストを構成する文字として第１文字選択画面から入力された第１文字に代えて、第１文字が左右反転、白黒反転および上下反転の少なくとも１つを含む文字反転をした第１反転文字を表示させることができない。
【課題を解決するための手段】
【０００５】
本発明のテープ印刷装置は、表示部と、文字を表す画像データを記憶する記憶部、を有する制御部と、を備え、制御部は、表示部に表示される第１文字選択画面において、複数の第１文字のなかから、一の第１文字の選択を受け付け、制御部は、選択された第１文字が、印刷されるテキストを構成する文字としてテキスト画面に表示されるように、選択された第１文字を表す画像データに基づいて、表示部を制御し、制御部は、第１文字が左右反転、白黒反転および上下反転の少なくとも１つを含む文字反転をした第１反転文字を、第１文字に代えてテキスト画面に表示させる反転指示を受け付け、制御部は、反転指示を受け付けたときに、第１文字を表す画像データに基づいて、第１反転文字を表す第１反転画像データを生成し、制御部は、生成した第１反転画像データに基づいて、第１反転文字がテキストを構成する文字として第１文字に代えてテキスト画面に表示されるように、表示部を制御する。
【０００６】
本発明のテープ印刷装置の制御方法は、表示部と、文字を表す画像データを記憶する記憶部と、を備えたテープ印刷装置の制御方法であって、表示部に表示される第１文字選択画面において、複数の第１文字のなかから、一の第１文字の選択を受け付けるステップと、選択された第１文字が、印刷されるテキストを構成する文字としてテキスト画面に表示されるように、選択された第１文字を表す画像データに基づいて、表示部を制御するステップと、第１文字が左右反転、白黒反転および上下反転の少なくとも１つを含む文字反転をした第１反転文字を、第１文字に代えてテキスト画面に表示させる反転指示を受け付けるステップと、反転指示を受け付けたときに、第１文字を表す画像データに基づいて、第１反転文字を表す第１反転画像データを生成するステップと、生成した第１反転画像データに基づいて、第１反転文字がテキストを構成する文字として第１文字に代えてテキスト画面に表示されるように、表示部を制御するステップと、を備えた。
【図面の簡単な説明】
【０００７】

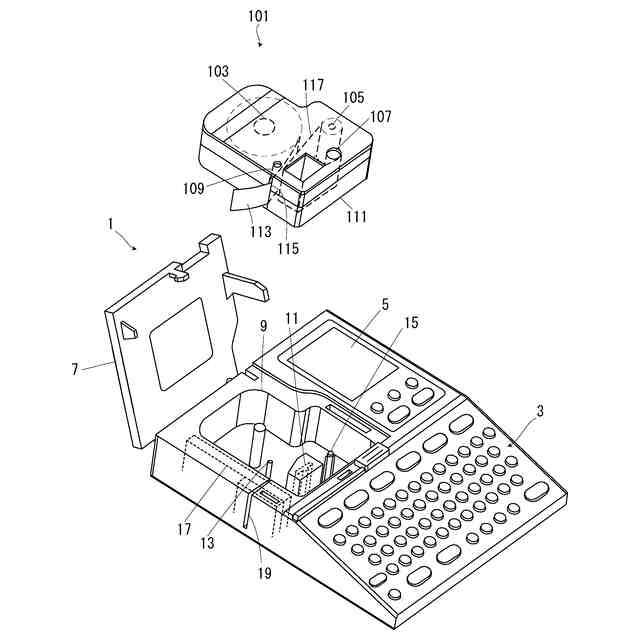

テープ印刷装置およびテープカートリッジの外観斜視図である。

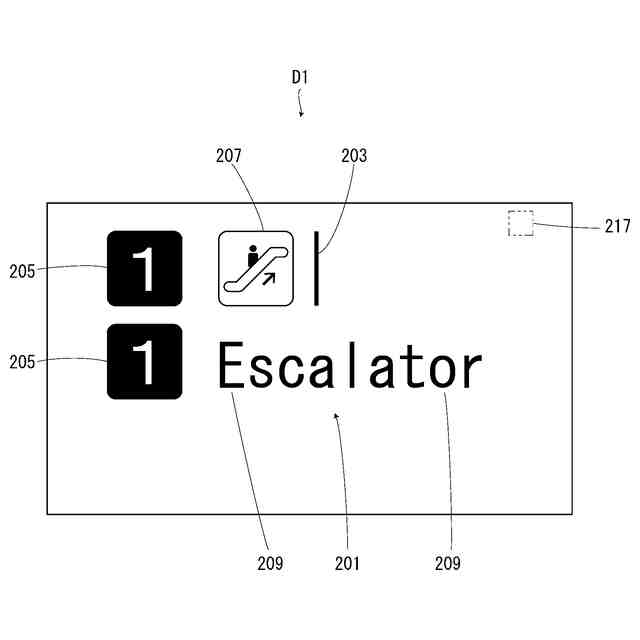

テキスト画面を示す図である。

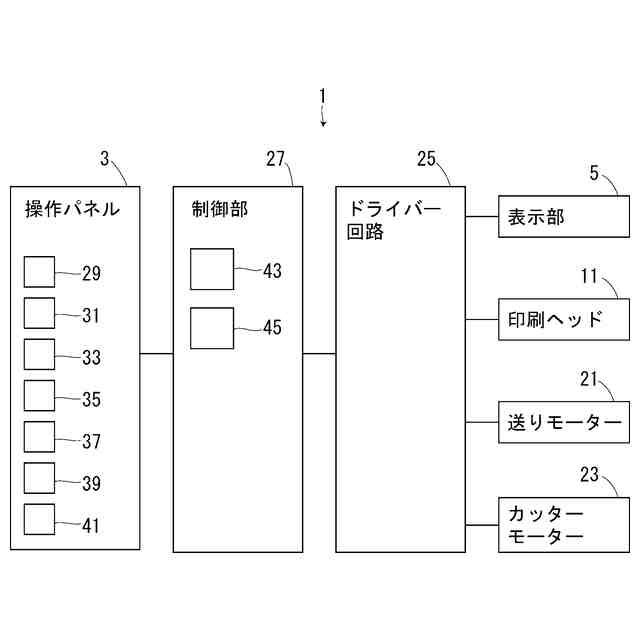

テープ印刷装置のハードウェア構成を示すブロック図である。

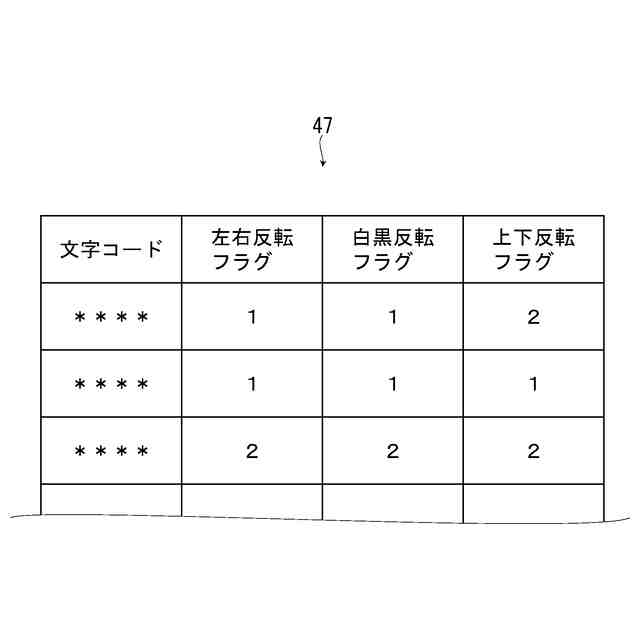

文字テーブルを示す図である。
第１文字および第１反転文字が印刷されたラベルを示す図である。

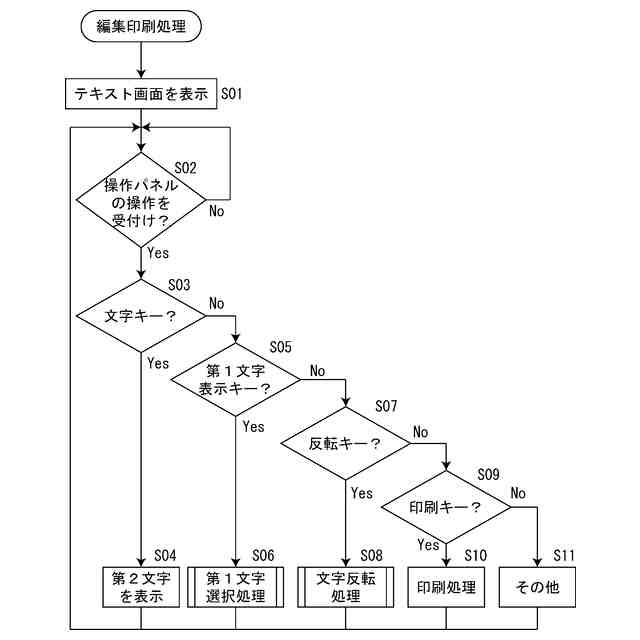

編集印刷処理のフローチャートである。

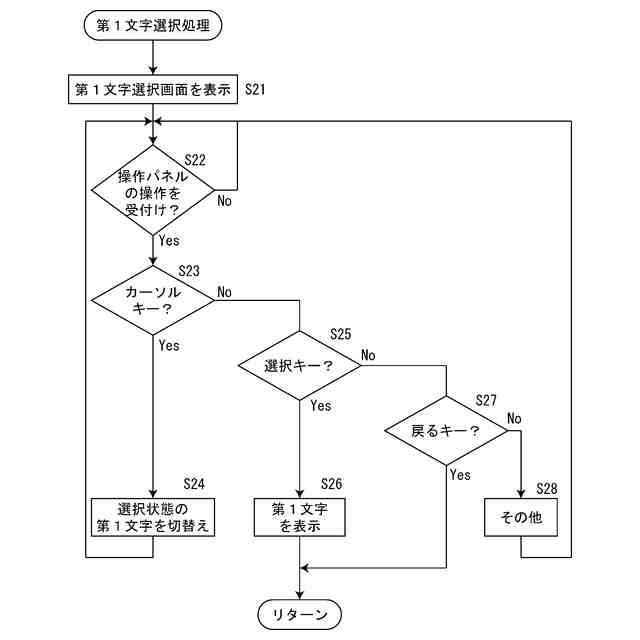

第１文字選択処理のフローチャートである。
第１文字選択画面を示す図である。

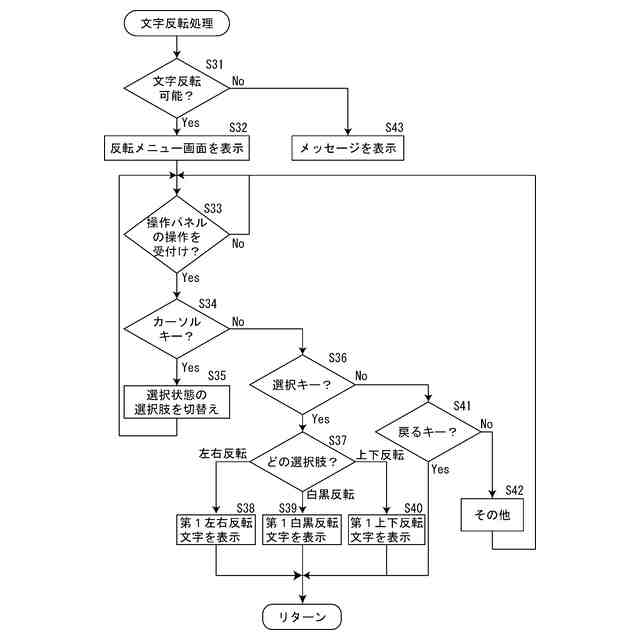

文字反転処理のフローチャートである。
反転メニュー画面を示す図である。

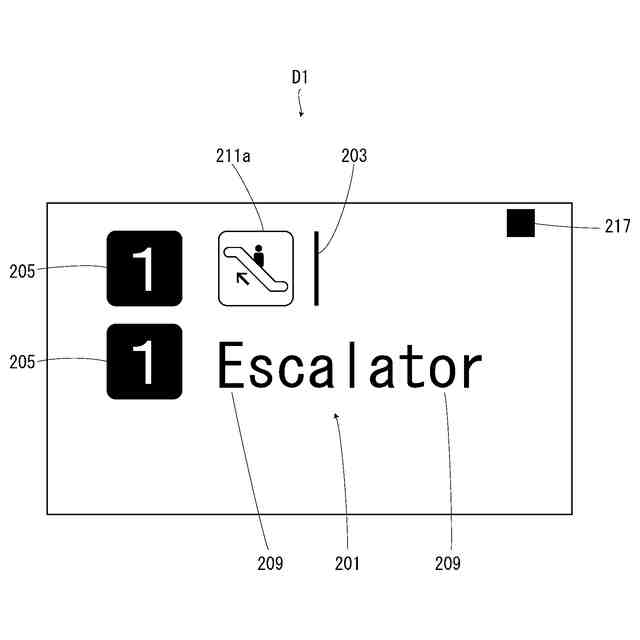

第１左右反転文字が表示されたテキスト画面を示す図である。
第１白黒反転文字が表示されたテキスト画面を示す図である。
第１上下反転文字が表示されたテキスト画面を示す図である。
３つの第１文字が表示されたテキスト画面を示す図である。
図１４に示した３つの第１文字に代えて、３つの一部反転文字が表示されたテキスト画面を示す図である。
図２に示したテキスト画面におけるテキストの編集結果に基づいて印刷されたラベルを示す図である。
図１１に示したテキスト画面におけるテキストの編集結果に基づいて印刷されたラベルを示す図である。
【発明を実施するための形態】
【０００８】
以下、添付の図面を参照して、テープ印刷装置の一実施形態であるテープ印刷装置１について説明する。
【０００９】
［テープ印刷装置およびテープカートリッジの概要］
図１に示すように、テープ印刷装置１は、操作パネル３と、表示部５と、カバー７と、カートリッジ装着部９と、印刷ヘッド１１と、プラテン軸１３と、巻取り軸１５と、カッター１７とを備えている。
【００１０】
操作パネル３には、文字キー２９（図３参照）などの各種キーが設けられている。
（【００１１】以降は省略されています）
