公開番号2025140701
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040248
出願日2024-03-14
発明の名称磁気ヘッド及び磁気記録装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人iX
主分類G11B 5/31 20060101AFI20250919BHJP(情報記憶)
要約【課題】特性の向上が可能な磁気ヘッド及び磁気記録装置を提供する。
【解決手段】実施形態によれば、磁気ヘッドは、第1、第2磁極及び磁気素子を含む。第1磁極は、媒体対向面と、第1面と、を含む。第2磁極は、第2面を含む。磁気素子は、第1磁性層と第2磁性層とを含む。第1面は、第1部分及び第2部分を含む。第2方向は、媒体対向面と交差し、第1方向と交差する。第1部分及び第2部分は、第1条件及び第2条件の一方を満たす。第1条件において、第2方向における第1部分の位置は、第2方向における媒体対向面の媒体対向面位置と、第2方向における第2部分の第2部分位置と、の間にある。第2条件において、第2部分位置は、媒体対向面位置と、第1部分位置と、の間にある。第1部分と第2面との間の第1方向に沿う距離は、第2部分と第2面との間の第1方向に沿う距離よりも短い。
【選択図】図1
特許請求の範囲【請求項１】
媒体対向面と、前記媒体対向面と交差する第１面と、を含む第１磁極と、
第２面を含む第２磁極であって、前記第１面は第１方向において前記第２面と対向する、前記第２磁極と、
前記第１面と前記第２面との間に設けられた磁気素子であって、前記磁気素子は、第１磁性層と、前記第１磁性層と前記第２磁極との間に設けられた第２磁性層と、を含む、前記磁気素子と、
を備え、
前記第１面は、第１部分及び第２部分を含み、
第２方向は、前記媒体対向面と交差し、前記第１方向と交差し、
前記第１部分及び前記第２部分は、第１条件及び第２条件の一方を満たし、
前記第１条件において、前記第２方向における前記第１部分の第１部分位置は、前記第２方向における前記媒体対向面の媒体対向面位置と、前記第２方向における前記第２部分の第２部分位置と、の間にあり、
前記第２条件において、前記第２部分位置は、前記媒体対向面位置と、前記第１部分位置と、の間にあり、
前記第１部分と前記第２面との間の前記第１方向に沿う第１距離は、前記第２部分と前記第２面との間の前記第１方向に沿う第２距離よりも短い、磁気ヘッド。
続きを表示（約 1,700 文字）【請求項２】
前記第１部分は、前記第２部分を基準にして、前記第２面に向かって突出する、請求項１に記載の磁気ヘッド。
【請求項３】
前記第２面は、第１対向部分と第２対向部分とを含み、
前記第１部分から前記第１対向部分への方向は、前記第１方向に沿い、
前記第２部分から前記第２対向部分への方向は、前記第１方向に沿い、
前記第１対向部分は、前記第２対向部分を基準にして、前記第１面に向かって突出する、請求項１に記載の磁気ヘッド。
【請求項４】
前記第１面は、第３部分をさらに含み、
前記第２部分位置は、前記第１部分位置と、前記第２方向における前記第３部分の第３部分位置と、の間にあり、
前記第３部分と前記第２面との間の前記第１方向に沿う第３距離は、前記第２距離よりも短い、請求項１に記載の磁気ヘッド。
【請求項５】
前記第３部分は、前記第２部分を基準にして、前記第２面に向かって突出する、請求項４に記載の磁気ヘッド。
【請求項６】
前記第２面は、第１対向部分、第２対向部分及び第３対向部分を含み、
前記第１部分から前記第１対向部分への方向は、前記第１方向に沿い、
前記第２部分から前記第２対向部分への方向は、前記第１方向に沿い、
前記第３部分から前記第３対向部分への方向は、前記第１方向に沿い、
前記第１対向部分は、前記第２対向部分を基準にして、前記第１面に向かって突出し、
前記第３対向部分は、前記第２対向部分を基準にして、前記第１面に向かって突出する、請求項４に記載の磁気ヘッド。
【請求項７】
前記第１面は、第４部分、第５部分及び第６部分を含み、
第３方向は、前記媒体対向面に沿い、前記第１方向と交差し、
前記第３方向における前記第５部分の第５部分位置は、前記第３方向における前記第４部分の第４部分位置と、前記第３方向における前記第６部分の第６部分位置と、の間にあり、
前記第４部分と前記第２面との間の前記第１方向に沿う第４距離は、前記第５部分と前記第２面との間の前記第１方向に沿う第５距離よりも短く、
前記第６部分と前記第２面との間の前記第１方向に沿う第６距離は、前記第５距離よりも短い、請求項１～６のいずれか１つに記載の磁気ヘッド。
【請求項８】
媒体対向面と、前記媒体対向面と交差する第１面と、を含む第１磁極と、
第２面を含む第２磁極であって、前記第１面は第１方向において前記第２面と対向する、前記第２磁極と、
前記第１面と前記第２面との間に設けられた磁気素子であって、前記磁気素子は、第１磁性層と、前記第１磁性層と前記第２磁極との間に設けられた第２磁性層と、を含む、前記磁気素子と、
を備え、
前記第１面は、第１部分、第２部分及び第３部分を含み、
第２方向は、前記媒体対向面に沿い、前記第１方向と交差し、
前記第２方向における前記第２部分の第２部分位置は、前記第２方向における前記第１部分の第１部分位置と、前記第２方向における前記第３部分の第３部分位置と、の間にあり、
前記第１部分と前記第２面との間の前記第１方向に沿う第１距離は、前記第２部分と前記第２面との間の前記第１方向に沿う第２距離よりも短く、
前記第３部分と前記第２面との間の前記第１方向に沿う第３距離は、前記第２距離よりも短く、
前記磁気素子の少なくとも一部は、前記第２部分と前記第２面との間にある、磁気ヘッド。
【請求項９】
前記磁気素子は、前記第１方向において前記第１部分と重ならず、前記第１方向において前記第３部分と重ならない、請求項８に記載の磁気ヘッド。
【請求項１０】
請求項１または８に記載の磁気ヘッドと、
磁気記録媒体と、
を備え、
前記媒体対向面は前記磁気記録媒体と対向し、
前記磁気ヘッドは前記磁気記録媒体に情報を記録するように構成された、磁気記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、磁気ヘッド及び磁気記録装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
磁気ヘッドを用いて、ＨＤＤ（Hard Disk Drive）などの磁気記録媒体に情報が記録される。磁気ヘッドにおいて、特性向上が望まれる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－４４６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の実施形態は、特性の向上が可能な磁気ヘッド及び磁気記録装置を提供する。
【課題を解決するための手段】
【０００５】
実施形態によれば、磁気ヘッドは、第１磁極、第２磁極及び磁気素子を含む。前記第１磁極は、媒体対向面と、前記媒体対向面と交差する第１面と、を含む。前記第２磁極は、第２面を含む。前記第１面は第１方向において前記第２面と対向する。前記磁気素子は、前記第１面と前記第２面との間に設けられる。前記磁気素子は、第１磁性層と、前記第１磁性層と前記第２磁極との間に設けられた第２磁性層と、を含む。前記第１面は、第１部分及び第２部分を含む。第２方向は、前記媒体対向面と交差し、前記第１方向と交差する。前記第１部分及び前記第２部分は、第１条件及び第２条件の一方を満たす。前記第１条件において、前記第２方向における前記第１部分の第１部分位置は、前記第２方向における前記媒体対向面の媒体対向面位置と、前記第２方向における前記第２部分の第２部分位置と、の間にある。前記第２条件において、前記第２部分位置は、前記媒体対向面位置と、前記第１部分位置と、の間にある。前記第１部分と前記第２面との間の前記第１方向に沿う第１距離は、前記第２部分と前記第２面との間の前記第１方向に沿う第２距離よりも短い。
【図面の簡単な説明】
【０００６】
図１（ａ）及び図１（ｂ）は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図２は、第１実施形態に係る磁気ヘッドを例示する模式的平面図である。
図３は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図４は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

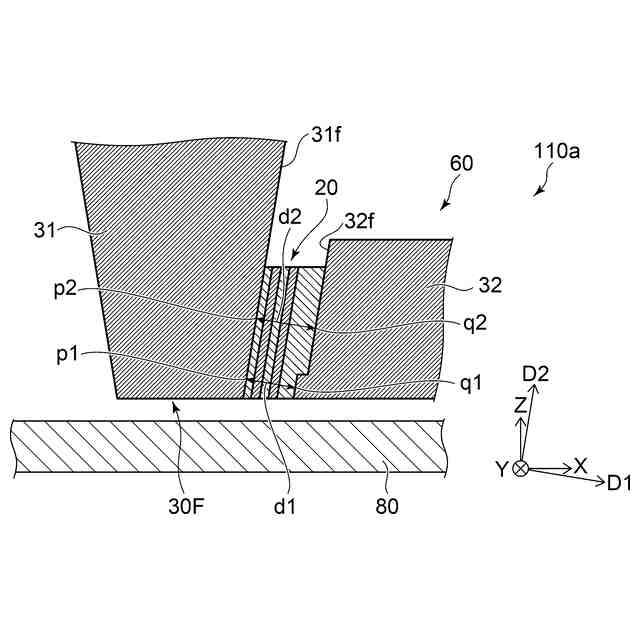

図５は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

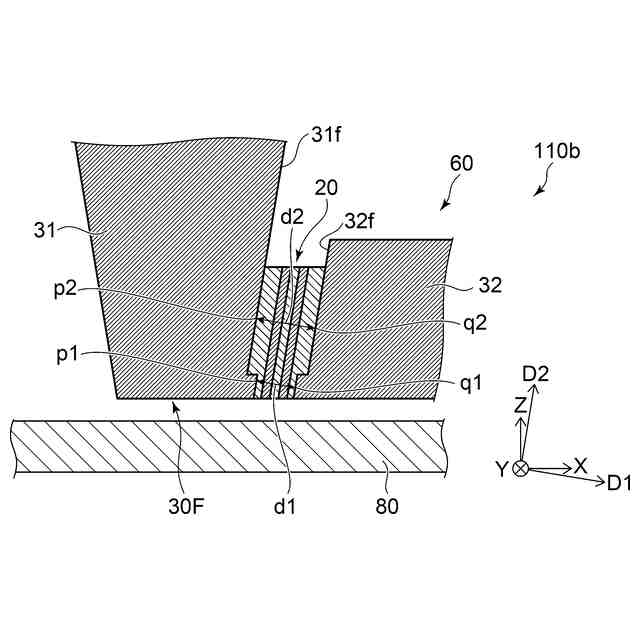

図６は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

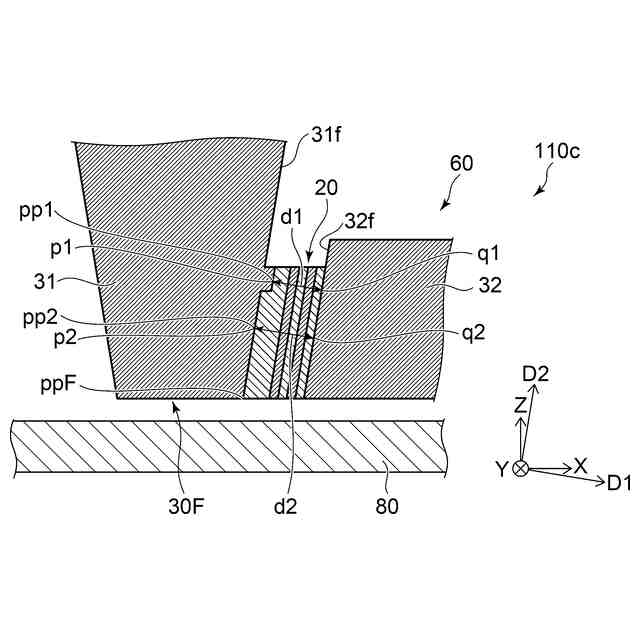

図７は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

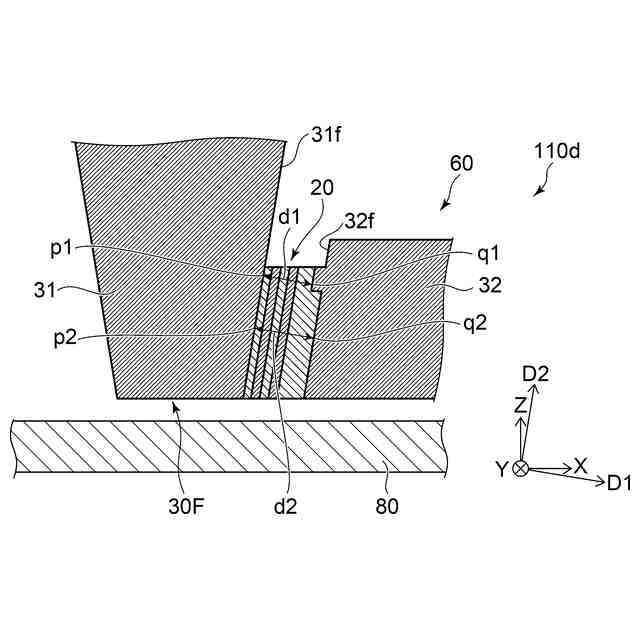

図８は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図９は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

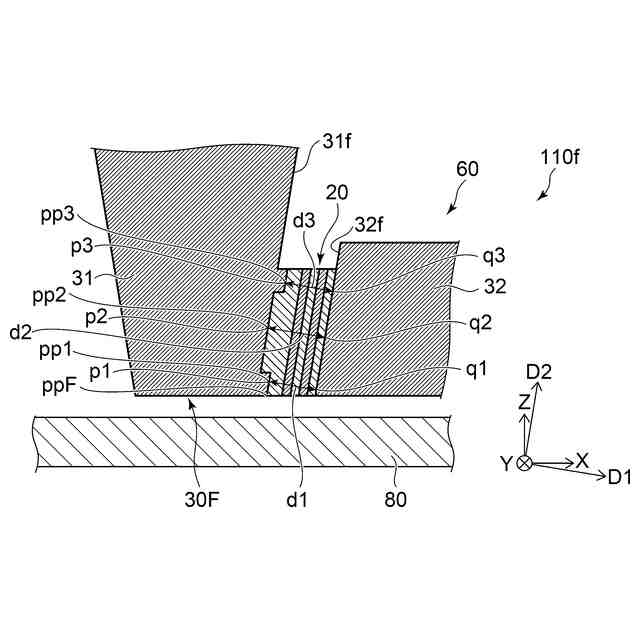

図１０は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１１は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１２は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１３は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１４は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１５は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１６（ａ）及び図１６（ｂ）は、第１実施形態に係る磁気ヘッドを例示する模式図である。
図１７（ａ）及び図１７（ｂ）は、第１実施形態に係る磁気ヘッドを例示する模式図である。
図１８（ａ）及び図１８（ｂ）は、第２実施形態に係る磁気ヘッドを例示する模式図である。
図１９は、第２実施形態に係る磁気ヘッドを例示する模式的平面図である。
図２０は、第２実施形態に係る磁気ヘッドを例示する模式的平面図である。
図２１は、第２実施形態に係る磁気ヘッドを例示する模式的平面図である。
図２２は、第２実施形態に係る磁気ヘッドを例示する模式的平面図である。
図２３は、第２実施形態に係る磁気ヘッドを例示する模式的平面図である。
図２４は、実施形態に係る磁気記録装置を例示する模式的斜視図である。
図２５は、実施形態に係る磁気記録装置の一部を例示する模式的斜視図である。
図２６は、実施形態に係る磁気記録装置を例示する模式的斜視図である。
図２７（ａ）及び図２７（ｂ）は、実施形態に係る磁気記録装置の一部を例示する模式的斜視図である。
【発明を実施するための形態】
【０００７】
（第１実施形態）

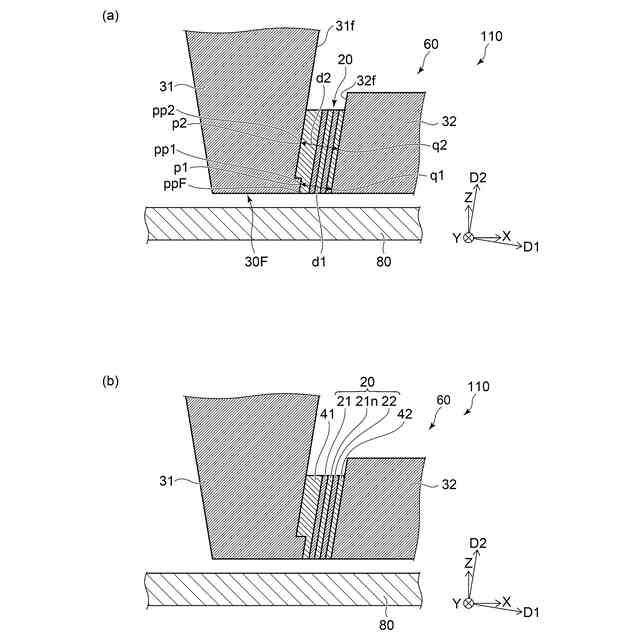

図１（ａ）及び図１（ｂ）は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。

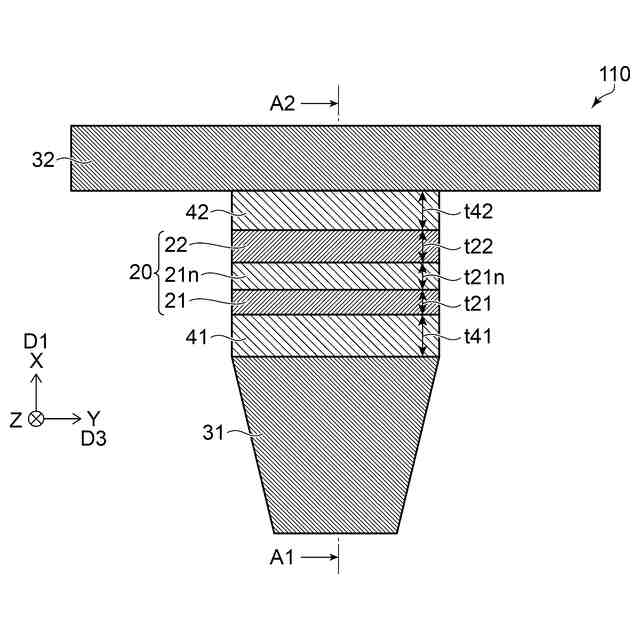

図２は、第１実施形態に係る磁気ヘッドを例示する模式的平面図である。

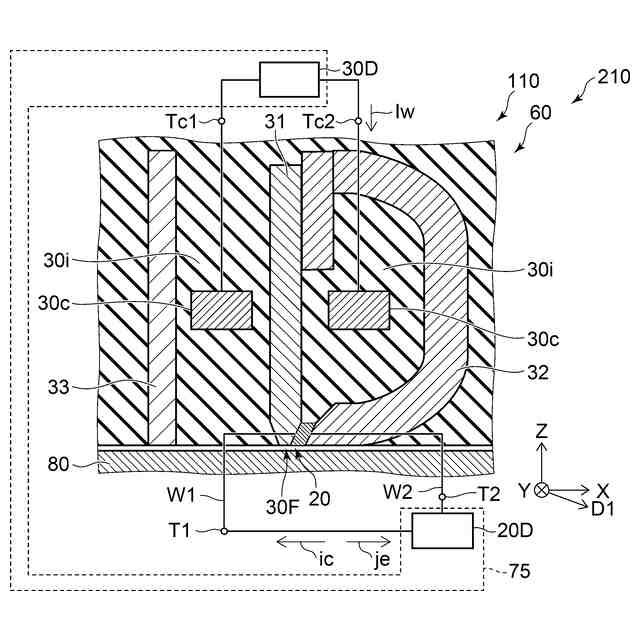

図３は、第１実施形態に係る磁気ヘッドを例示する模式的断面図である。
図１（ａ）、図１（ｂ）及び図３は、図２のＡ１－Ａ２線断面図である。
【０００８】
図１（ａ）及び図１（ｂ）に示すように、実施形態に係る磁気ヘッド１１０は、第１磁極３１、第２磁極３２、及び、磁気素子２０を含む。磁気ヘッド１１０は、記録部６０を含む。第１磁極３１、第２磁極３２及び磁気素子２０は、記録部６０に含まれる。後述するように、磁気ヘッド１１０は、再生部を含んでも良い。
【０００９】
第１磁極３１は、媒体対向面３０Ｆ及び第１面３１ｆを含む。第１面３１ｆは、媒体対向面３０Ｆと交差する。図２は、媒体対向面３０Ｆを見た平面図に対応する。
【００１０】
媒体対向面３０Ｆは、例えば、Ｚ軸方向に対して垂直である。Ｚ軸方向に対して垂直な１つの方向をＸ軸方向とする。Ｚ軸方向及びＸ軸方向に対して垂直な方向をＹ軸方向とする。
（【００１１】以降は省略されています）
