公開番号2025140916
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040567
出願日2024-03-14
発明の名称CAD用のプログラム
出願人OGI infotec株式会社
代理人個人
主分類G06F 30/12 20200101AFI20250919BHJP(計算;計数)
要約【課題】従来、CADで作成した図面を所定の出力形式で出力した場合、当該出力形式が提出先の規定と異なっている場合には、規定に合うように、サイズや空白領域の設定等、修正する必要があった。このような修正が必要な場合、修正作業が煩雑で、修正作業時にミスが生じる恐れがあった。
【解決手段】本発明は、前述の事情に鑑みてなされたものであり、CADで作成した図面を、所望の出力形式で出力させるプログラム又は装置を提供する。
【選択図】図3
特許請求の範囲【請求項１】
対象構造物の２次元図面の作成をコンピュータに実行させるＣＡＤ用のプログラムであって、

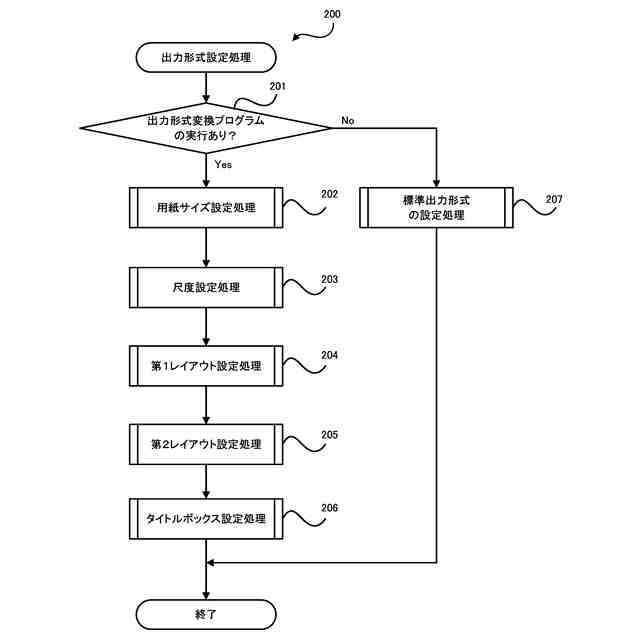

予め設定した特定用紙サイズと前記対象構造物の実寸とから、前記対象構造物の前記２次元図面の尺度を設定する第１手順と、

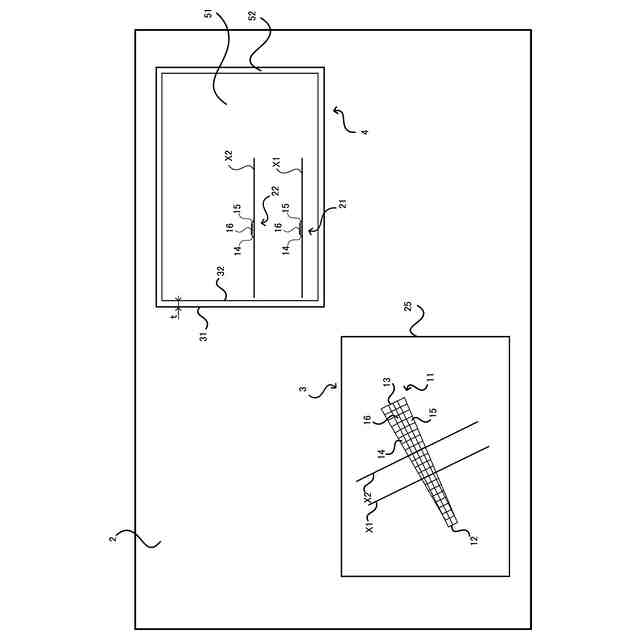

ＣＡＤの有するデフォルト用紙サイズの図枠のビューラインを、前記特定用紙サイズの図枠の外枠ラインに設定する第２手順と、

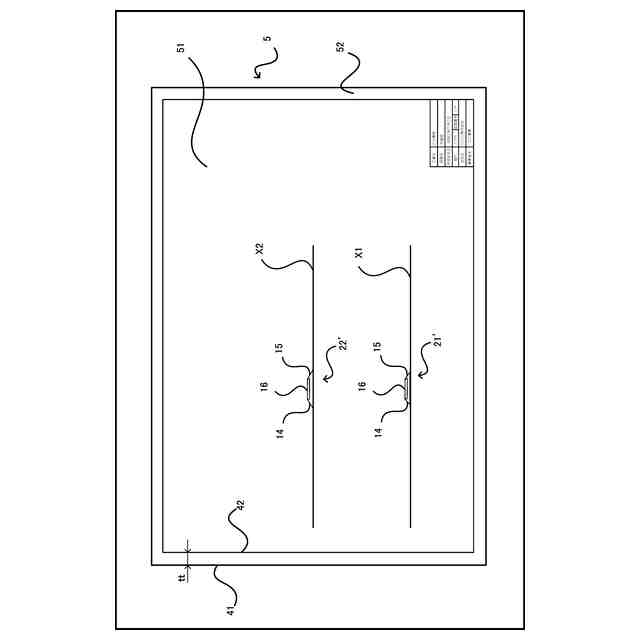

前記特定用紙サイズの図枠の外枠ラインから内方周囲に、予め設定した特定幅の非描画領域を設定し、前記非描画領域の内方領域を描画領域に設定する第３手順と、
ＣＡＤで作成した前記対象構造物の２次元図面を、前記特定用紙サイズの図枠の前記描画領域に、前記第１手順で設定した尺度で表示する第４手順と、
を実行させるためのプログラム。
続きを表示（約 740 文字）【請求項２】

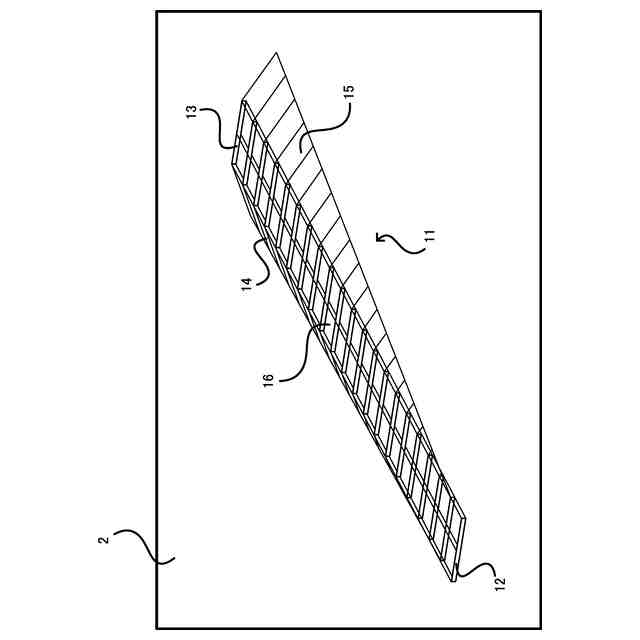

前記コンピュータは、前記対象構造物の３次元データを記憶するデータ記憶手段を有しており、
前記２次元図面は、前記３次元データの一部又は全体を示す平面図又は断面図であり、
前記第１乃至第４手順を経て出力された２次元図面は、前記３次元データとリンクされた状態で出力されることを特徴とする請求項１に記載のプログラム。
【請求項３】
前記描画領域の予め定められた位置に、前記描画領域に表示される２次元図面の情報を記載したタイトルボックスを表示する第５手順を実行させるための請求項１又は請求項２に記載のプログラム。
【請求項４】
対象構造物の３次元データを記憶するデータ記憶手段を有し、
前記対象構造物の３次元データの一部又は全部の平面図である２次元図面を作成するＣＡＤを有する装置であって、
予め設定した特定用紙サイズと前記対象構造物の実寸とから、前記対象構造物の前記２次元図面の尺度を設定する尺度設定手段と、
ＣＡＤの有するデフォルト用紙サイズの図枠のビューラインを、前記特定用紙サイズの図枠の外枠ラインに設定する第１レイアウト設定手段と、
前記特定用紙サイズの図枠の外枠ラインから内方周囲に、予め設定した特定幅の非描画領域を設定し、前記非描画領域の内方領域を描画領域に設定する第２レイアウト設定手段と、
ＣＡＤで作成した前記対象構造物の２次元図面を、前記特定用紙サイズの図枠の前記描画領域に、前記尺度設定手段で設定した尺度で表示する図面出力手段と、を備え、
前記図面出力手段は、前記２次元図面を、前記３次元データとリンクされた状態で出力する
ことを特徴とする装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＣＡＤで作成する図面を、所望の出力形式で出力するＣＡＤ用プログラムに関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来から、トンネル、道路等の構造物を設計開発する際に、ＣＡＤ（コンピュータ支援設計）が用いられている。そして、ＣＡＤを用いて作成した設計図面を発注者に提出し、発注者の要望があれば提出した設計図面の修正を行うといった手順を経て、設計図面を完成させていた。
【０００３】
ところで、ＣＡＤソフトウェア（単に、「ＣＡＤ」ともいう）は世界中で何種類も販売されており、ＣＡＤソフトウェアの種類によって操作性能や出力性能（出力形式）等が異なっている。また、近年ＣＡＤソフトウェアの性能は年々向上しており、3次元データから当該３次元データにリンクする２次元図面を作成したり、構造物の実寸から最適な尺度や用紙サイズを決定して当該ＣＡＤソフトウェアが最適と定める配置やサイズで図面を出力（表示）するといった機能を有している。尚、ＣＡＤで作成した図面の出力サイズに関する従来の技術として、下記の先行技術がある。
【先行技術文献】
【特許文献】
【０００４】
特開平６－２１０９９３
【発明の概要】
【発明が解決しようとする課題】
【０００５】
あるＣＡＤソフトウェアが予め備える出力機能で図面を出力した場合、当該出力形式（用紙における表示位置、表示サイズ、尺度等）が発注者の指定する形式と異なることがある。この場合には、当該ＣＡＤで作成した図面を、発注者の指定する形式に整えて提出する必要がある。また、構造物の３次元データから２次元図面を作成する場合には、当該３次元データと２次元図面とをリンクした状態で出力（表示）することが可能であるところ、３次元データから作成された２次元図面の形式を変更するためには、このリンクした状態を解除して（分解した状態で）行う必要があった。このように分解した状態では、その後に設計変更の指示があった場合に、３次元データを有効活用できず、図面の修正作業が煩雑となり、ミスの原因にもなり得るものであった。
【０００６】
本発明は、前述の事情に鑑みてなされたものであり、ＣＡＤで作成した図面を、所望の出力形式で出力させるプログラム又は装置を提供する。
【課題を解決するための手段】
【０００７】
前述の課題を解決するための第１発明のプログラムは、
対象構造物の２次元図面の作成をコンピュータに実行させるＣＡＤ用のプログラムであって、
予め設定した特定用紙サイズと前記対象構造物の実寸とから、前記対象構造物の前記２次元図面の尺度を設定する第１手順と、
ＣＡＤの有するデフォルト用紙サイズの図枠のビューラインを、前記特定用紙サイズの図枠の外枠ラインに設定する第２手順と、
前記特定用紙サイズの図枠の外枠ラインから内方周囲に、予め設定した特定幅の非描画領域を設定し、前記非描画領域の内方領域を描画領域に設定する第３手順と、
ＣＡＤで作成した前記対象構造物の２次元図面を、前記特定用紙サイズの図枠の前記描画領域に、前記第１手順で設定した尺度で表示する第４手順と、
を実行させることを特徴とする。
【０００８】
このようなプログラムによれば、構造物の図面上の尺度や、図面の用紙サイズや、設定した用紙上における図面の描画範囲を、予め所望の形式に設定して出力することを可能にする。これにより、一旦出力された図面を発注者の指示にあった形式に調整するといった煩雑な作業を、極力省略することが可能となる。また、図面を調整する際に生じ得るミスの発生を、極力防止することが可能となる。
【０００９】
また、第２発明のプログラムは、第１発明のプログラムにおいて、
前記コンピュータは、前記対象構造物の３次元データを記憶するデータ記憶手段を有しており、
前記２次元図面は、前記３次元データの一部又は全体を示す平面図又は断面図であり、
前記第１乃至第４手順を経て出力された２次元図面は、前記３次元データとリンクされた状態で出力されることを特徴とする。
【００１０】

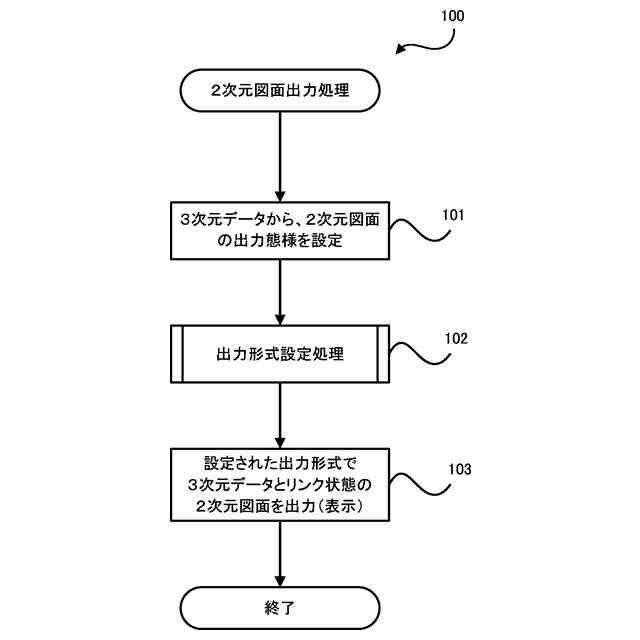

このようなプログラムによれば、コンピュータが対象構造物の３次元データを記憶しており、当該３次元データに基づいて、当該３次元データの一部又は全体を示す平面図又は断面図の２次元図面を作成する。そして、第１乃至第４手順を経て作成された２次元図面は、３次元データとリンクされた状態で所望の形式で出力される。これにより、対象構造物の設計変更を行う際は、３次元データを修正すれば自動的に２次元データが修正されるため、設計変更の際の２次元図面の修正の手間を極力省略し、修正ミスの発生を低減することが可能となる。
（【００１１】以降は省略されています）
