公開番号2025141337
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041223
出願日2024-03-15
発明の名称車載機器の支持装置および被ガイド体
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類B60R 16/02 20060101AFI20250919BHJP(車両一般)
要約【課題】車載機器の後付けが可能であり、かつ、車載機器の取付位置の自由度を向上させる。
【解決手段】車載機器50の支持装置20は、車載機器50を含む被ガイド体40を支持する。車載機器50の支持装置20は、被ガイド体40を第1方向(X方向)に案内する第1ガイドレール21と、被ガイド体40を第1方向(X方向)と異なる第2方向(Y方向)に案内する第2ガイドレール22と、を備える。第1ガイドレール21から第2ガイドレール22に対して被ガイド体40がスライド移動可能なように、第1ガイドレール21が第2ガイドレール22に接続される。
【選択図】図4
特許請求の範囲【請求項１】
車載機器を含む被ガイド体を支持する車載機器の支持装置であって、
前記被ガイド体を第１方向に案内する第１ガイドレールと、
前記被ガイド体を前記第１方向と異なる第２方向に案内する第２ガイドレールと、を備え、
前記第１ガイドレールから前記第２ガイドレールに対して前記被ガイド体がスライド移動可能なように、前記第１ガイドレールが前記第２ガイドレールに接続される、車載機器の支持装置。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載の車載機器の支持装置であって、
前記第１ガイドレールは前記被ガイド体の一部がスライド可能な第１ガイド面を有し、
前記第２ガイドレールが前記被ガイド体の一部がスライド可能な第２ガイド面を有し、
前記第２ガイドレールが、前記第１ガイドレールに対して、前記第１ガイド面の延長上に前記第２ガイド面が位置するように接続される、車載機器の支持装置。
【請求項３】
請求項２に記載の車載機器の支持装置であって、
前記被ガイド体は、板状体と、前記第１ガイドレールの前記第１ガイド面および前記第２ガイドレールの前記第２ガイド面をスライドするスライド部と、前記板状体と前記スライド部とを接続する接続部と、を有し、
前記第１ガイドレールは、前記第１ガイド面に隣接する第１スリットを有し、
前記第２ガイドレールは、前記第２ガイド面に隣接し、前記第１スリットと連通する第２スリットを有し、
前記スライド部が前記第１ガイド面をスライドする状態で、前記接続部が前記第１スリットを上下方向に通過して前記板状体を支持し、
前記スライド部が前記第２ガイド面をスライドする状態で、前記接続部が前記第２スリットを上下方向に通過して前記板状体を支持する、車載機器の支持装置。
【請求項４】
請求項３に記載の車載機器の支持装置であって、
前記第２ガイドレールは、前記第１ガイドレールの前記第１方向の端部外側に配置され、
前記第２ガイドレールは、前記被ガイド体を外側から前記第１ガイドレールへ誘導する誘導路を有し、
前記誘導路は、外側から前記第２スリットに繋がる第３スリットを含む、車載機器の支持装置。
【請求項５】
請求項１ないし請求項４のいずれか１項に記載の車載機器の支持装置であって、
互いに平行な少なくとも２本の前記第１ガイドレールを備える、車載機器の支持装置。
【請求項６】
請求項１ないし請求項４のいずれか１項に記載の車載機器の支持装置あって、
互いに平行な少なくとも２本の前記第２ガイドレールを備える、車載機器の支持装置。
【請求項７】
請求項１ないし請求項４のいずれか１項に記載の車載機器の支持装置であって、
前記第１方向は車両の幅方向であり、
前記第２方向は前記車両の前後方向であり、
前記第１ガイドレールは、前記車両の前後方向においてドア開口部の範囲内に位置する、車載機器の支持装置。
【請求項８】
請求項７に記載の車載機器の支持装置であって、
前記第２ガイドレールは、前記車両の前後方向において前記ドア開口部の範囲内に位置するドア開口領域内部分と、前記車両の前後方向において前記ドア開口部の範囲外に位置するドア開口領域外部分とを含む、車載機器の支持装置。
【請求項９】
請求項１ないし請求項４のいずれか１項に記載の車載機器の支持装置であって、
前記第２ガイドレールは、前記被ガイド体が固定されるための複数の固定部を有する、車載機器の支持装置。
【請求項１０】
第１方向に延びる第１ガイドレールと、前記第１ガイドレールと異なる第２方向に延びる第２ガイドレールとに案内される被ガイド体であって、
板状体と、
前記第１ガイドレールの第１ガイド面および前記第２ガイドレールの第２ガイド面をスライドするスライド部と、
前記板状体と前記スライド部とを接続する接続部と、を有し、
前記接続部は、前記スライド部が前記第１ガイド面をスライドする状態で、前記第１ガイド面の縁の外側を上下方向に通過して前記板状体を支持し、前記スライド部が前記第２ガイド面をスライドする状態で、前記第２ガイド面の縁の外側を上下方向に通過して前記板状体を支持する、被ガイド体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、車載機器を含む被ガイド体を支持する車載機器の支持装置、および、被ガイド体に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は、車両の天井とルーフライナとの間に配置されるワイヤハーネス組付体を開示している。特許文献１のワイヤハーネス組付体は、防音材と、保護材と、複数のワイヤハーネスとを備えている。複数のワイヤハーネスは、防音材と保護剤との間に配置される。ワイヤハーネス組付体には、取付用窓部が形成されている。各種の電装機器が、取付用窓部内に配置される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－９０２２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
車両の機能を追加したいという要望に応えるため、車載機器が後付け可能であることが望まれている。このように後付けされる車載機器の取付位置の自由度を向上させることが望まれている。
【０００５】
そこで、本開示は、車載機器の後付けが可能であり、かつ、車載機器の取付位置の自由度を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
本開示の車載機器の支持装置は、車載機器を含む被ガイド体を支持する車載機器の支持装置であって、前記被ガイド体を第１方向に案内する第１ガイドレールと、前記被ガイド体を前記第１方向と異なる第２方向に案内する第２ガイドレールと、を備え、前記第１ガイドレールから前記第２ガイドレールに対して前記被ガイド体がスライド移動可能なように、前記第１ガイドレールが前記第２ガイドレールに接続される。
【０００７】
また、本開示の被ガイド体は、第１方向に延びる第１ガイドレールと、前記第１ガイドレールと異なる第２方向に延びる第２ガイドレールとに案内される被ガイド体であって、板状体と、前記第１ガイドレールの第１ガイド面および前記第２ガイドレールの第２ガイド面をスライドするスライド部と、前記板状体と前記スライド部とを接続する接続部と、を有し、前記接続部は、前記スライド部が前記第１ガイド面をスライドする状態で、前記第１ガイド面の縁の外側を上下方向に通過して前記板状体を支持し、前記スライド部が前記第２ガイド面をスライドする状態で、前記第２ガイド面の縁の外側を上下方向に通過して前記板状体を支持する。
【発明の効果】
【０００８】
本開示によれば、車載機器の後付けが可能であり、かつ、車載機器の取付位置の自由度を向上させることができる。
【図面の簡単な説明】
【０００９】

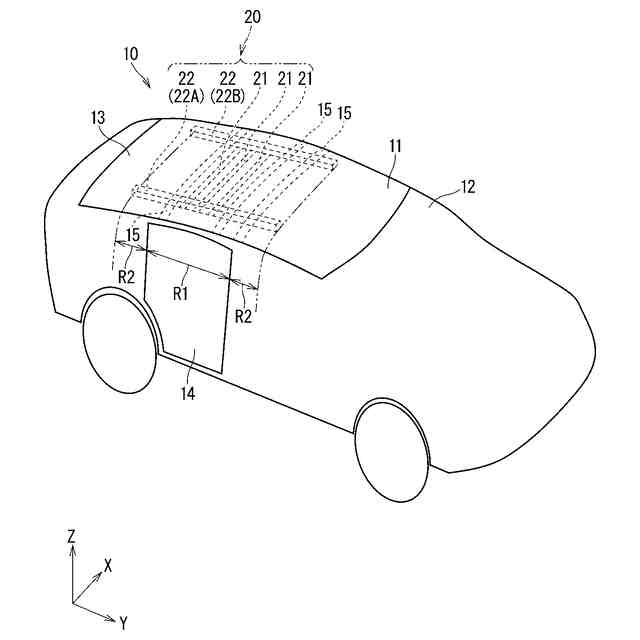

図１は車載機器の支持装置が取り付けられる車両の一例を示す概略斜視図である。

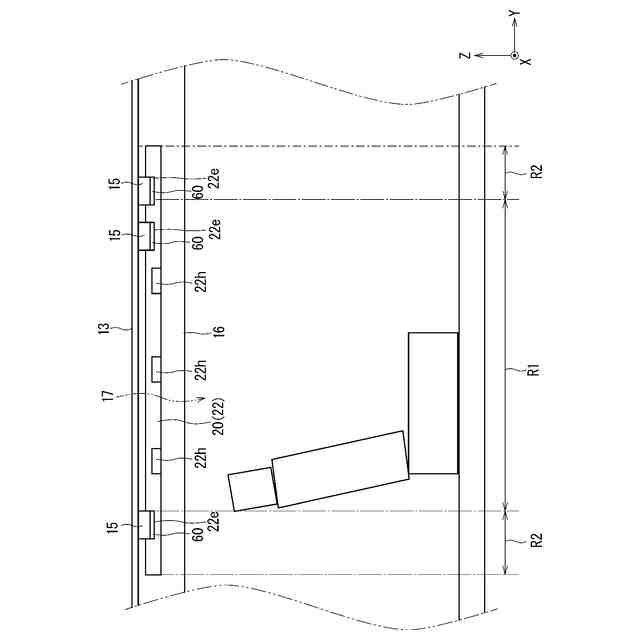

図２は車両において車載機器の支持装置が取り付けられる位置を車両の側方から示す概略図である。

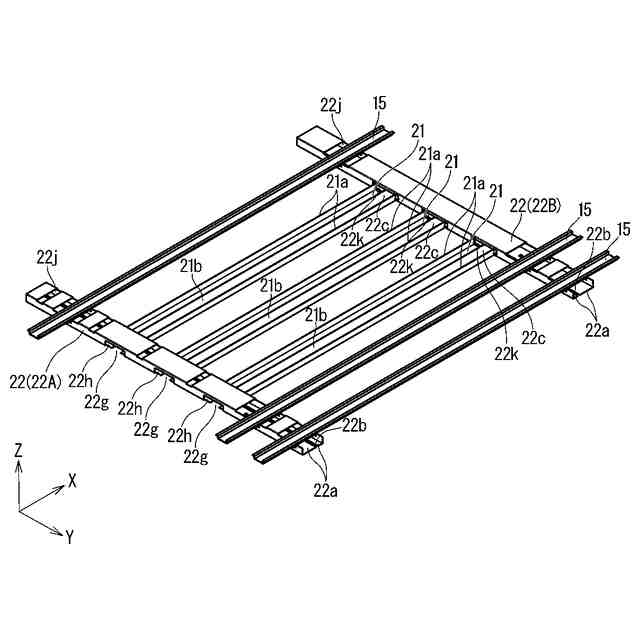

図３は本開示の車載機器の支持装置を上方から示す概略斜視図である。

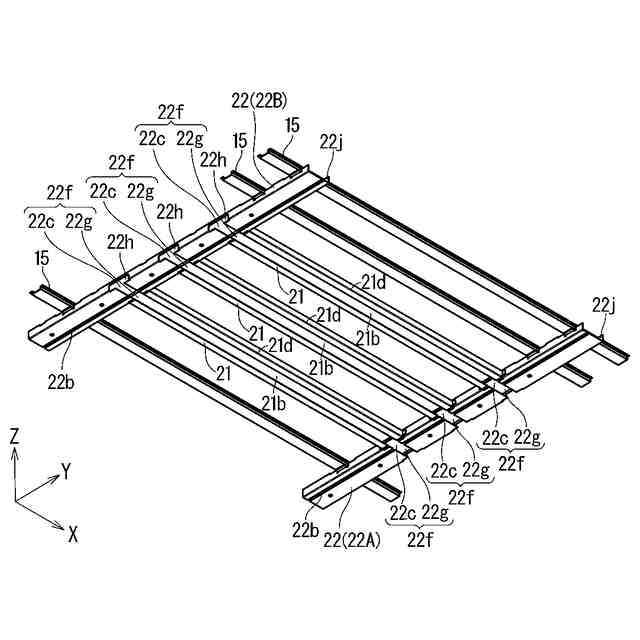

図４は本開示の車載機器の支持装置を下方から示す概略斜視図である。

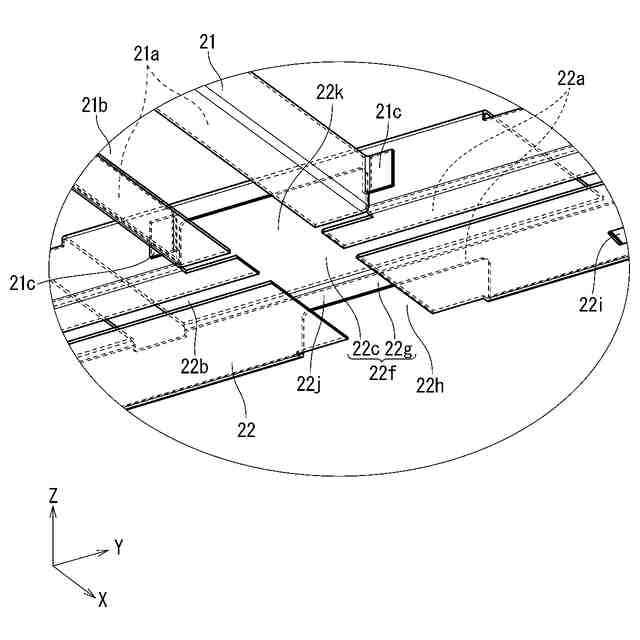

図５は第１ガイドレールと第２ガイドレールとの接続部分を拡大して示す概略斜視図である。

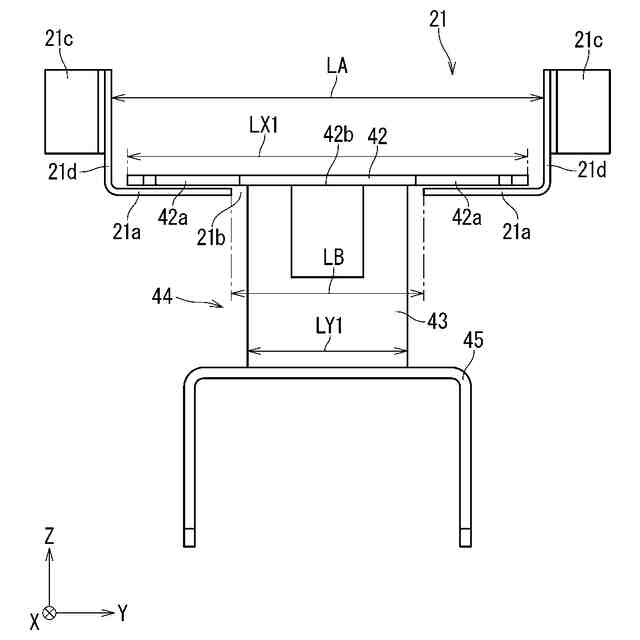

図６はスライド部と第１ガイドレールとの寸法の関係を示す説明図である。

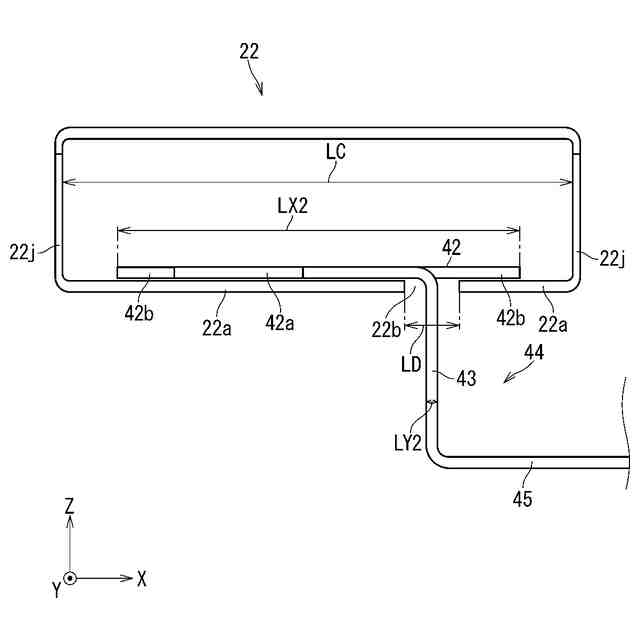

図７はスライド部と第２ガイドレールとの寸法の関係を示す説明図である。

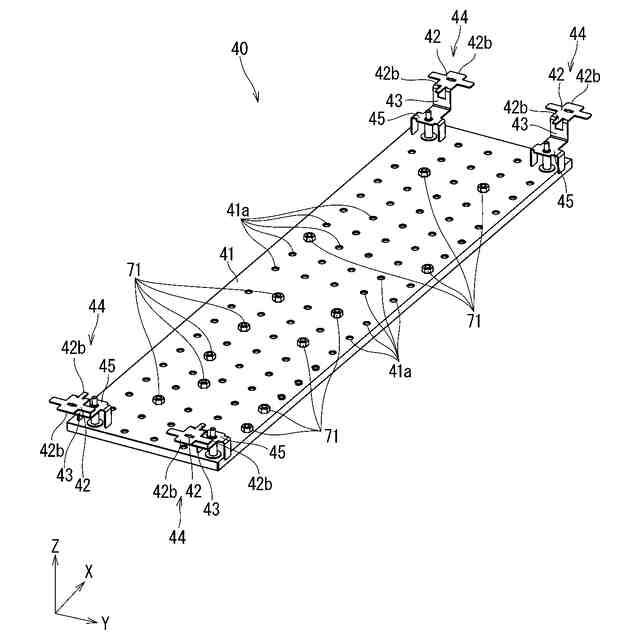

図８は被ガイド体を上方から示す斜視図である。

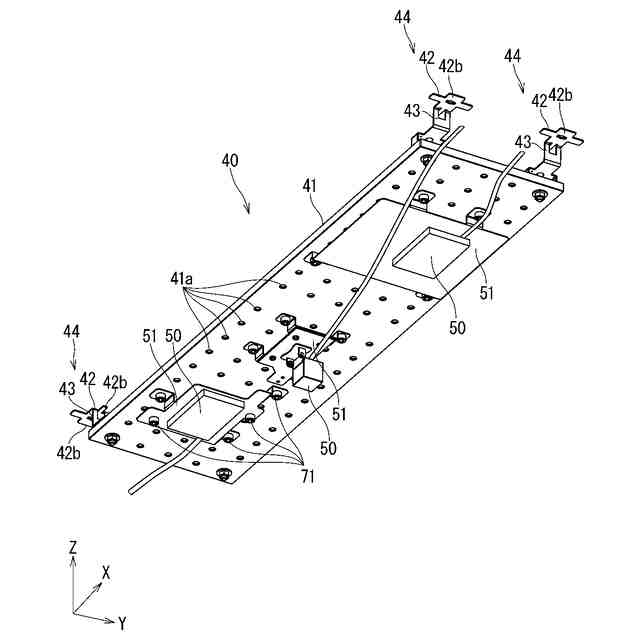

図９は被ガイド体を下方から示す斜視図である。
図１０は被ガイド体のスライド部を拡大して示す拡大斜視図である。
図１１は車両に固定される車載機器の支持装置に対して被ガイド体が取り付けられる様子を示す概略斜視図である。
図１２は図１１における被ガイド体のスライド部を拡大して示す斜視図である。
図１３はスライド部が車載機器の支持装置で移送される様子を下方から示す説明図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施形態を列記して説明する。
（【００１１】以降は省略されています）
