公開番号2025127703
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024565
出願日2024-02-21
発明の名称打楽器および打面の形成方法
出願人ローランド株式会社
代理人弁理士法人真明センチュリー
主分類G10D 13/20 20200101AFI20250826BHJP(楽器;音響)
要約【課題】打面の耐久性を向上できる打楽器および打面の形成方法を提供すること。
【解決手段】前後方向において、膜部材11及びクッション12の外縁部分とヘッド3の貫通孔3aの周縁部とが重なるように配置される(膜部材11のうち、ヘッド3の貫通孔3aの内周側に位置する部位によって打面11aが形成される)。これにより、ビーター103によって膜部材11が打撃された場合に、クッション12の外縁が膨らむ変形をヘッド3によって規制できる。よって、膜部材11とクッション12との接着部分に剥がれが生じたり、クッション12の外周面に亀裂が生じたりすることを抑制できる。従って、打面11a(膜部材11及びクッション12)の耐久性を向上できる。
【選択図】図8
特許請求の範囲【請求項１】
第１クッションと、前記第１クッションの前面に接合されて打面を形成する膜状の膜部材と、前記膜部材の厚み方向において、前記第１クッション及び前記膜部材の外縁と重なる位置に配置される規制手段と、を備え、
前記膜部材が打撃された場合に、前記第１クッションの外縁の厚みが増大する変形を前記規制手段によって規制することを特徴とする打楽器。
続きを表示（約 1,000 文字）【請求項２】
前記打面が打撃される前の状態において、前記規制手段によって前記第１クッションの外縁部分が圧縮されることを特徴とする請求項１記載の打楽器。
【請求項３】
筒状の胴部と、前記胴部の開口を覆い、貫通孔が形成されるヘッドと、前記ヘッドの後面側に取り付けられ、前記貫通孔が形成される領域で前記膜部材および前記第１クッションを支持する支持体と、を備え、
前記ヘッドの前記貫通孔の周縁部が前記規制手段として構成されることを特徴とする請求項１記載の打楽器。
【請求項４】
前記膜部材と前記ヘッドとの間に挟まれ、前記ヘッドよりも硬質に形成される環状の硬質体を備えることを特徴とする請求項３記載の打楽器。
【請求項５】
前記硬質体は、前記ヘッドの前記貫通孔の周縁部に貼り付けられるプレートであることを特徴とする請求項４記載の打楽器。
【請求項６】
前記支持体は、前記第１クッションの後面を支持する支持膜と、前記支持膜の外縁に接続され、前記ヘッドの後面に取り付けられる環状の枠と、前記枠の後面側に重ねられ、センサが取り付けられる取付板と、前記取付板および前記支持膜の間に挟まれる第２クッションと、を備えることを特徴とする請求項３記載の打楽器。
【請求項７】
前記センサは、前記取付板と前記第２クッションとの間に挟まれることを特徴とする請求項６記載の打楽器。
【請求項８】
前記第１クッションは、前記第２クッションより硬質であることを特徴とする請求項６記載の打楽器。
【請求項９】
前記打楽器は、前記打面がフットペダルのビーターによって打撃されるバスドラムであり、
前記膜部材の上縁を含む領域における前記膜部材と前記規制手段との重なり代が、他の領域における前記膜部材と前記規制手段との重なり代よりも大きく形成されることを特徴とする請求項１記載の打楽器。
【請求項１０】
第１クッションと、前記第１クッションの前面に接合される膜状の膜部材と、前記膜部材の厚み方向において、前記第１クッション及び前記膜部材の外縁と重なる位置に配置される規制手段と、を備える打楽器における打面の形成方法であって、
前記膜部材のうち、前記規制手段の内周側に位置する部位によって打面を形成することを特徴とする打面の形成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、打楽器および打面の形成方法に関し、特に、打面の耐久性を向上できる打楽器および打面の形成方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば特許文献１には、織布などの硬質体４８（膜部材）の後面に、クッション部４７（第１クッション）を接着することによって打面を形成する技術が記載されている。この技術によれば、硬質体４８への打撃時の衝撃をクッション部４７で吸収できるので、かかる打撃時に生じる打音を低減できる。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１７／０３８２２６号（例えば、段落００６６，００６７、図５，６）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来の技術では、硬質体４８が打撃された場合に、クッション部４７の中央側が圧縮される一方、クッション部４７の外縁側においては、クッション部４７の厚みが増大するような変形が生じる。このクッション部４７の外縁部分の変形により、硬質体４８とクッション部４７との接着部分に剥がれが生じたり、クッション部４７の外周面に亀裂が生じたりし易くなる。よって、打面の耐久性が低いという問題点があった。
【０００５】
本発明は、上述した問題点を解決するためになされたものであり、打面の耐久性を向上できる打楽器および打面の形成方法を提供することを目的としている。
【課題を解決するための手段】
【０００６】
この目的を達成するために本発明の打楽器は、第１クッションと、前記第１クッションの前面に接合されて打面を形成する膜状の膜部材と、前記膜部材の厚み方向において、前記第１クッション及び前記膜部材の外縁と重なる位置に配置される規制手段と、を備え、前記膜部材が打撃された場合に、前記第１クッションの外縁の厚みが増大する変形を前記規制手段によって規制する。
【０００７】
本発明の打面の形成方法は、第１クッションと、前記第１クッションの前面に接合される膜状の膜部材と、前記膜部材の厚み方向において、前記第１クッション及び前記膜部材の外縁と重なる位置に配置される規制手段と、を備える打楽器における打面の形成方法であって、前記膜部材のうち、前記規制手段の内周側に位置する部位によって打面を形成する。
【図面の簡単な説明】
【０００８】

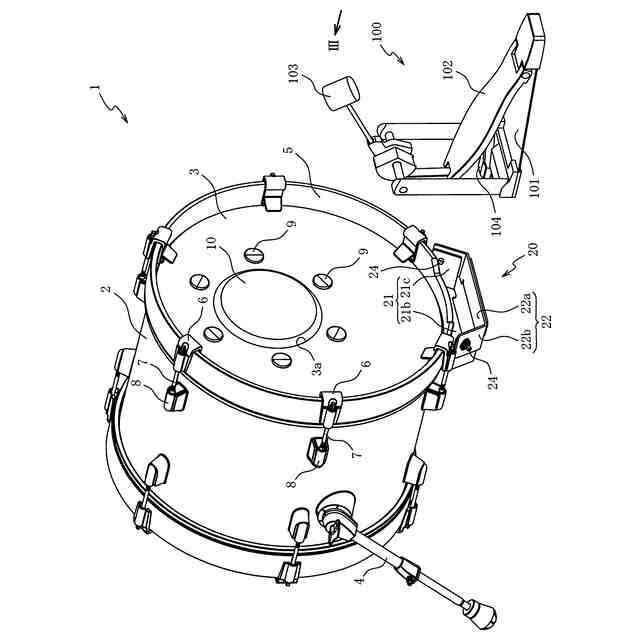

第１実施形態の打楽器の斜視図である。

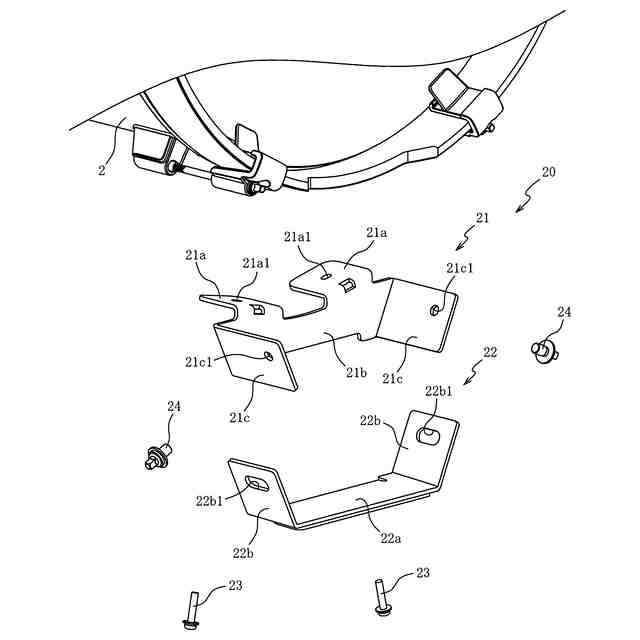

リフターを分解した状態を示す打楽器の斜視図である。

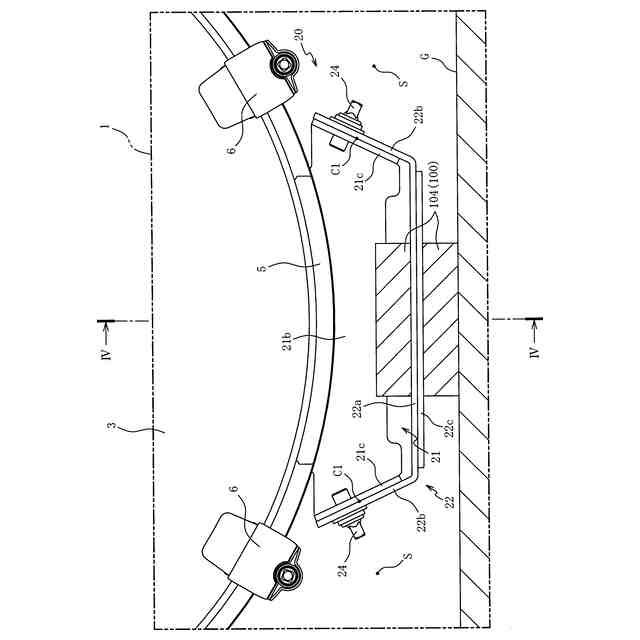

図１の矢印ＩＩＩ方向視における打楽器の部分拡大正面図である。

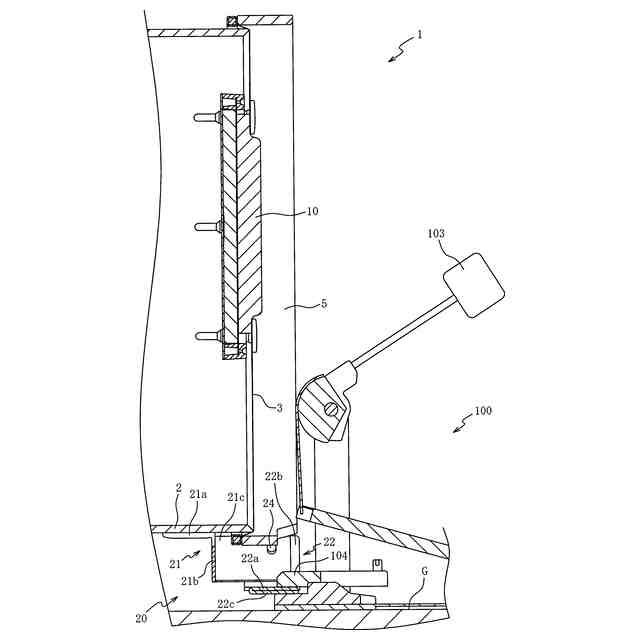

図３のＩＶ－ＩＶ線における打楽器の部分拡大断面図である。
アタッチメントの分解斜視図である。

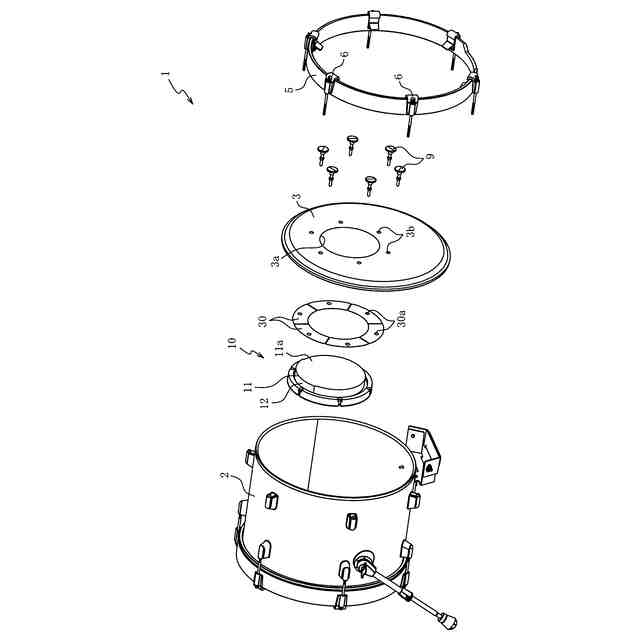

打楽器の分解斜視図である。

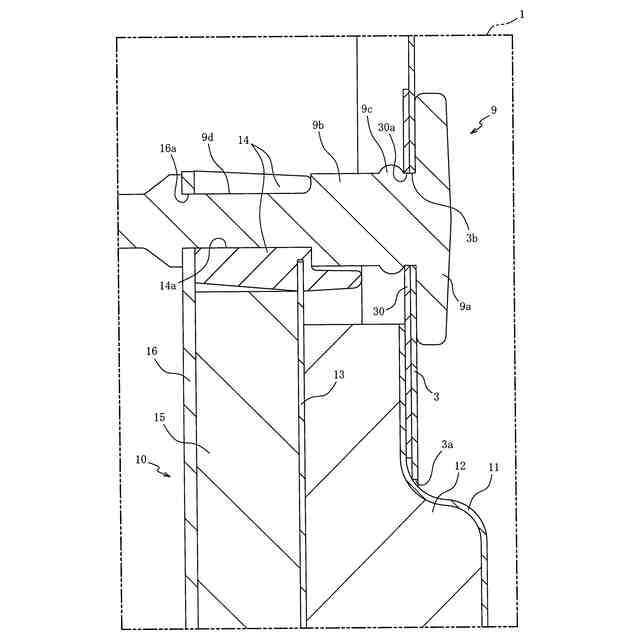

打楽器の部分拡大断面図である。

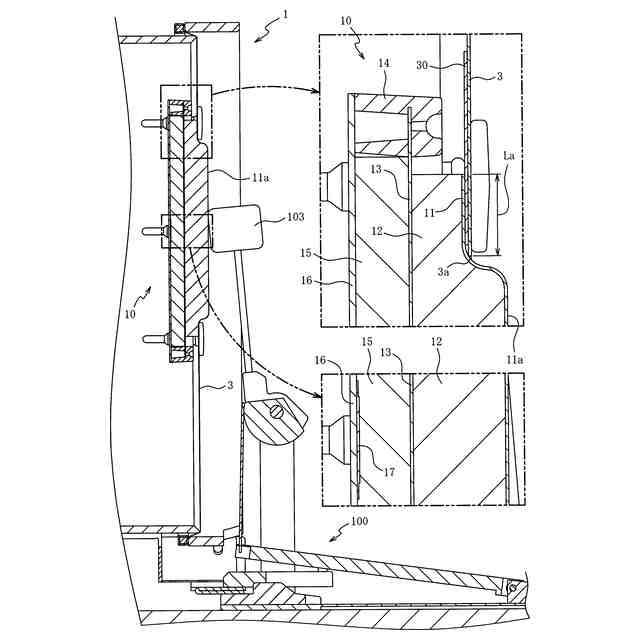

図４の状態からアタッチメントの打面がビーターによって打撃された状態を示す打楽器の部分拡大断面図である。

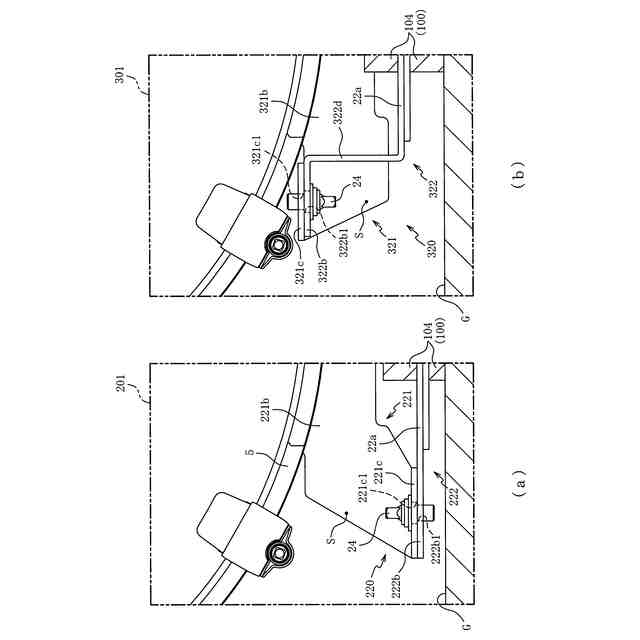

（ａ）は、第２実施形態の打楽器の部分拡大正面図であり、（ｂ）は、第３実施形態の打楽器の部分拡大正面図である。
第４実施形態の打楽器の分解斜視図である。
打楽器の部分拡大断面図である。
【発明を実施するための形態】
【０００９】
以下、好ましい実施形態について、添付図面を参照して説明する。まず、図１を参照して、第１実施形態の打楽器１の全体構成を説明する。図１は、第１実施形態の打楽器１の斜視図である。
【００１０】
なお、以下の説明においては、演奏者側から視た打楽器１の手前側を打楽器１の前方（正面側）とし、それとは反対側を打楽器１の後方として説明する。また、演奏者側から視た左方側を打楽器１の左側とし、それとは反対側を打楽器１の右側として説明する。
（【００１１】以降は省略されています）
