公開番号2025142841
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042426
出願日2024-03-18
発明の名称共振器及びそれを備えた導波回路
出願人日本電気株式会社
代理人個人
主分類H01P 7/06 20060101AFI20250924BHJP(基本的電気素子)
要約【課題】小型化を実現することが可能な共振器及びそれを備えた導波回路を提供すること。
【解決手段】本開示にかかる共振器は、誘電体と、前記誘電体を包むように設けられた導体壁と、前記誘電体の内部において前記導体壁の底面に沿って配置された平板状且つ導体の複数のパッチと、を備える。
【選択図】図9
特許請求の範囲【請求項１】
誘電体と、
前記誘電体を包むように設けられた導体壁と、
前記誘電体の内部において前記導体壁の底面に沿って配置された平板状且つ導体の複数のパッチと、
を備えた、共振器。
続きを表示（約 820 文字）【請求項２】
前記複数のパッチは、何れも、共振周波数に対応する波長の１／１０以下のサイズとなるように形成されている、
請求項１に記載の共振器。
【請求項３】
前記複数のパッチは、前記導体壁の底面に沿ってマトリックス状に配置されている、
請求項１に記載の共振器。
【請求項４】
前記複数のパッチは、前記導体壁の底面に沿って、部分的に間引きされた状態でマトリックス状に配置されている、
請求項１に記載の共振器。
【請求項５】
前記導体壁の底面から前記複数のパッチまで延在する導体の複数のビアをさらに備えた、
請求項１に記載の共振器。
【請求項６】
前記複数のパッチは、
前記導体壁の底面に沿ってマトリックス状に配置された複数の第１パッチと、
前記複数の第１パッチに積層された複数の第２パッチと、
を有する、
請求項１に記載の共振器。
【請求項７】
前記複数のパッチは、
前記導体壁の底面に沿って、部分的に間引きされた状態でマトリックス状に配置された複数の第１パッチと、
前記複数の第１パッチに積層され、且つ、部分的に間引きされた状態でマトリックス状に配置された複数の第２パッチと、
を有する、
請求項１に記載の共振器。
【請求項８】
請求項１に記載の共振器を複数備えた、
導波回路。
【請求項９】
前記複数の共振器は、基板内において隣接配置されている、
請求項８に記載の導波回路。
【請求項１０】
前記複数の共振器は、
基板内において配置された一つ以上の第１共振器と、
前記一つ以上の第１共振器に積層された一つ以上の第２共振器と、を有する、
請求項８に記載の導波回路。

発明の詳細な説明【技術分野】
【０００１】
本開示は、共振器及びそれを備えた導波回路に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
無線通信装置の小型化の要求に伴って、無線通信装置に搭載されるフィルタ回路等の導波回路の小型化が求められている。また、それに伴って、導波回路に適用される共振器の小型化も求められている。無線通信装置に関する技術は、例えば特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－００７０５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、アンテナ特性の変化を低減することについて記載されているに過ぎず、共振器構造の小型化については開示されていない。そのため、特許文献１では、共振器及びそれを備えたフィルタ回路等の導波回路の小型化を実現することができない、という課題があった。
【０００５】
本開示の目的は、上述した課題を解決する共振器及びそれを備えた導波回路を提供することにある。
【課題を解決するための手段】
【０００６】
本開示にかかる共振器は、誘電体と、前記誘電体を包むように設けられた導体壁と、前記誘電体の内部において前記導体壁の底面に沿って配置された平板状且つ導体の複数のパッチと、を備える。
【発明の効果】
【０００７】
前記一実施の形態によれば、小型化を実現することが可能な共振器及びそれを備えた導波回路を提供することができる。
【図面の簡単な説明】
【０００８】

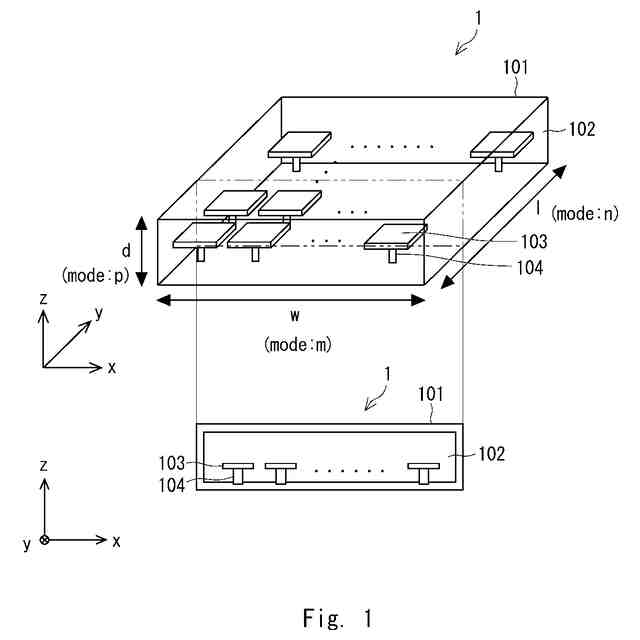

本開示にかかる第１の共振器の構成例を示す概略斜視図及び概略断面図である。

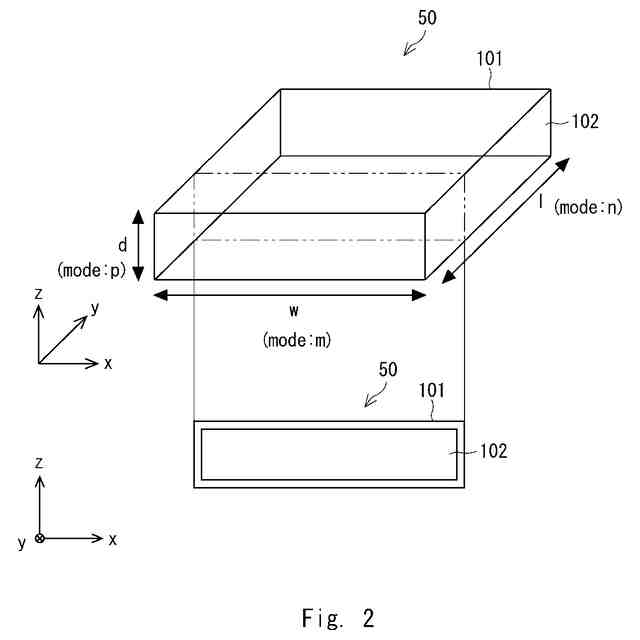

比較例の共振器の構成例を示す概略斜視図及び概略断面図である。
比較例の共振器における、固有モードの最低次のＴＥ１１０モード、及び、２次の高次モードのＴＥ２１０／ＴＥ１２０モード、のそれぞれの磁界分布の概要を示す図である。
比較例の共振器における各モードの共振周波数の計算例を示す図である。

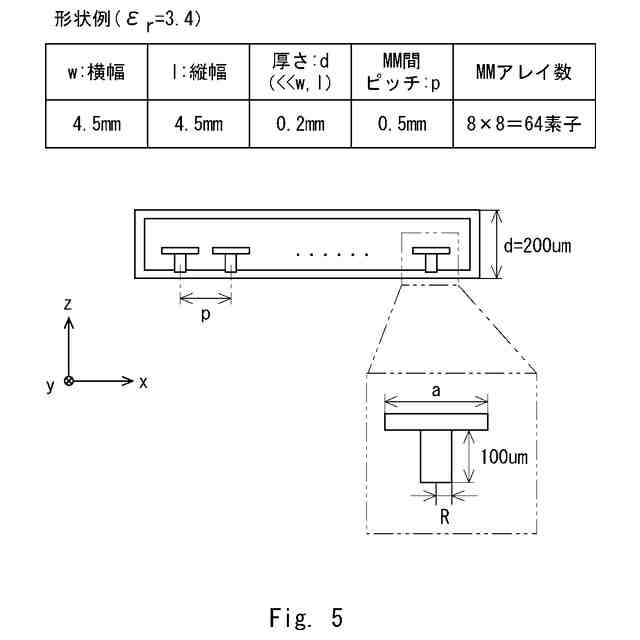

本開示にかかる第１の共振器のより詳細な構成例を示す概略断面図である。

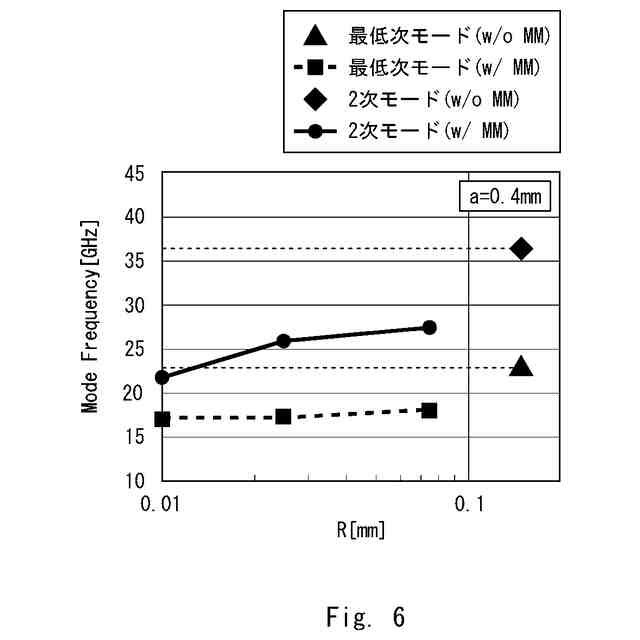

本開示にかかる第１の共振器における各モードの共振周波数についての電磁界シミュレーション結果を示す図である。

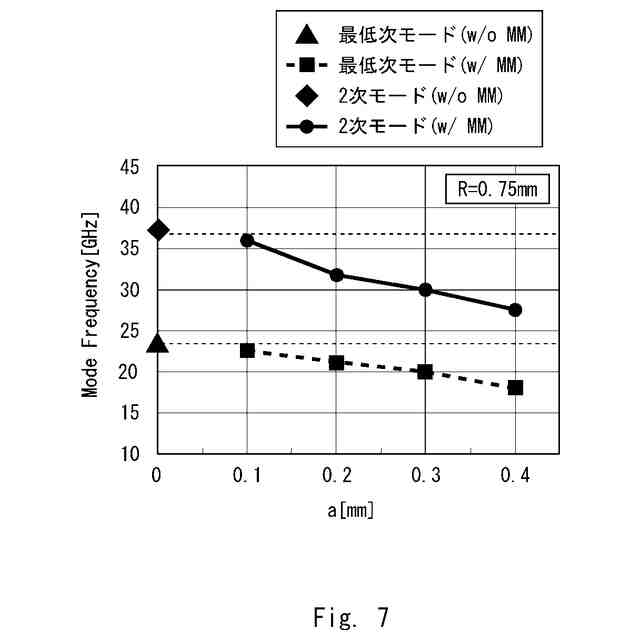

本開示にかかる第１の共振器における各モードの共振周波数についての電磁界シミュレーション結果を示す図である。
本開示にかかる第１の共振器の第１変形例を示す概略斜視図及び概略断面図である。

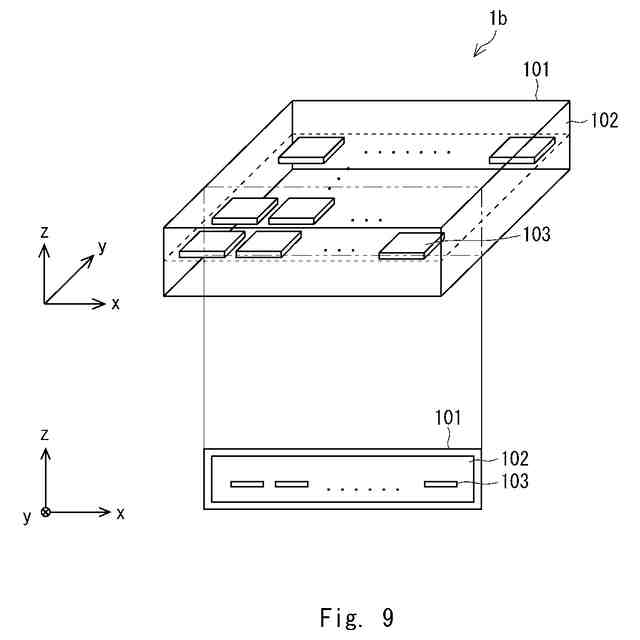

本開示にかかる第１の共振器の第２変形例を示す概略斜視図及び概略断面図である。
本開示にかかる第１の共振器の第３変形例を示す概略斜視図及び概略断面図である。
本開示にかかる第２の共振器の構成例を示す概略斜視図及び概略断面図である。
本開示にかかる第３の共振器の構成例を示す概略斜視図及び概略断面図である。
本開示にかかる第３の共振器の構成例を示す概略斜視図及び概略断面図である。
本開示にかかる共振器が搭載された第１のＢＰＦの構成例を示す概略斜視図である。
比較例の共振器が搭載されたＢＰＦの構成例を示す概略斜視図である。
本開示にかかる第１のＢＰＦのポートＰ２，Ｐ１間の透過特性についての電磁界シミュレーション結果を示す図である。
本開示にかかる第２のＢＰＦの構成例を示す概略斜視図である。
本開示にかかる第２のＢＰＦの構成例を示す概略断面図である。
本開示にかかる第２のＢＰＦの一部を拡大した概略断面図である。
本開示にかかる第２のＢＰＦのポートＰ２，Ｐ１間の透過特性についての電磁界シミュレーション結果を示す図である。
本開示にかかる第２のＢＰＦのポートＰ４，Ｐ３間の透過特性についての電磁界シミュレーション結果を示す図である。
比較例のＢＰＦの、ポートＰ２，Ｐ１での入出力時における電場強度についての電磁界シミュレーション結果を示す図である。
本開示にかかる第２のＢＰＦの、ポートＰ２，Ｐ１での入出力時における電場強度についての電磁界シミュレーション結果を示す図である。
比較例のＢＰＦの、ポートＰ４，Ｐ３での入出力時における電場強度についての電磁界シミュレーション結果を示す図である。
本開示にかかる第２のＢＰＦの、ポートＰ４，Ｐ３での入出力時における電場強度についての電磁界シミュレーション結果を示す図である。
本開示にかかる第３のＢＰＦの構成例を示す概略斜視図である。
本開示にかかる第３のＢＰＦのポートＰ４，Ｐ３間の透過特性についての電磁界シミュレーション結果を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ、実施の形態について説明する。なお、図面は簡略的なものであるから、この図面の記載を根拠として実施の形態の技術的範囲を狭く解釈してはならない。また、同一の要素には、同一の符号を付し、重複する説明は省略する。
【００１０】
以下の実施の形態においては便宜上その必要があるときは、複数のセクション又は実施の形態に分割して説明する。ただし、特に明示した場合を除き、それらはお互いに無関係なものではなく、一方は他方の一部又は全部の変形例、応用例、詳細説明、補足説明等の関係にある。また、以下の実施の形態において、要素の数等（個数、数値、量、範囲等を含む）に言及する場合、特に明示した場合および原理的に明らかに特定の数に限定される場合等を除き、その特定の数に限定されるものではなく、特定の数以上でも以下でもよい。
（【００１１】以降は省略されています）
