公開番号2025144708
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044519
出願日2024-03-21
発明の名称コネクタ
出願人住友電装株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/64 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】フードに切り欠きがあっても第1コネクタ及び第2コネクタを嵌合させる際の作業性を向上させる技術を提供する。
【解決手段】第1コネクタ30は、フード部12を有している。第2コネクタ60は、フード部12に嵌合可能なハウジング61を有している。フード部12は、第1側壁12A及び第2側壁12Bと、第1側壁12A及び第2側壁12Bと直交する方向で互いに対向する上壁12C及び下壁12Dと、を有する。上壁12Cと第1側壁12Aの各前端は、第2側壁12Bの前端よりも後方に位置している。フード部12は、上壁12Cの前端より前方に位置する切り欠き部12Lと、第1側壁12Aの前端より前方に位置する受入部12Hと、を有している。受入部12Hと切り欠き部12Lとは、互いに隣接して連なる。第2側壁12Bは、受入部12Hと対向する位置に、ハウジング61を前後方向の嵌合開始位置に一旦停止させる突当部12Jを有する。
【選択図】図2
特許請求の範囲【請求項１】
第１コネクタと、第２コネクタと、を備え、
前記第１コネクタは、筒状をなして前方に開放されたフード部を有し、
前記第２コネクタは、前記フード部の内部に嵌合可能なハウジングを有し、
前記フード部は、互いに対向する第１側壁及び第２側壁と、前記第１側壁及び前記第２側壁と直交する方向で互いに対向する上壁及び下壁と、を有し、
前記上壁と前記第１側壁の各々の前端は、前記第２側壁の前端よりも後方に位置し、
前記フード部は、前記上壁の前端よりも前方に位置する切り欠き部と、前記第１側壁の前端よりも前方に位置する受入部と、を有し、
前記受入部と前記切り欠き部とは、互いに隣接して連なり、
前記第２側壁は、前記受入部と対向する位置に、前記ハウジングを嵌合開始位置に停止させる突当部を有している、コネクタ。
続きを表示（約 490 文字）【請求項２】
前後方向において、前記下壁の前端は、前記第２側壁の前端と同じ位置に配置され、
前記下壁は、前記下壁の前端を含む前端部に、嵌合開始位置で前記ハウジングを支持する支持部を有している、請求項１に記載のコネクタ。
【請求項３】
前記突当部は、嵌合開始位置で前記ハウジングと対向する内面に、前後方向に延びるガイド部を有し、
前記ハウジングは、嵌合開始位置で前記突当部と対向する側面に、前記ガイド部に嵌合可能なガイド受け部を有している、請求項１又は請求項２に記載のコネクタ。
【請求項４】
前記突当部と前記下壁との間には、曲面状の下側角部が形成され、
前記突当部と前記切り欠き部との間にも、曲面状の上側角部が形成されている、請求項１又は請求項２に記載のコネクタ。
【請求項５】
前記ハウジングは、前記フード部にロックするロックアームを有し、前記ロックアームが配置された一面と交差して連なる側面を前記受入部から前記突当部に向かう受入方向において前記突当部に当接させる、請求項１又は請求項２に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、一方及び他方のコネクタ同士（第１コネクタ及び第２コネクタ同士）を嵌合させるコネクタが開示されている。コネクタに相当する構成物同士を嵌合させる技術は、特許文献２から４にも開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－３１１７４７号公報
特開平７－２８２９０４号公報
特開２００２－１４１１４５号公報
特開２００６－１７９２６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
コネクタを嵌合させる場合、フード部の内部にコネクタを嵌合させる作業を行う際に、フード部内に収容された端子を目視しながらフード部に対するコネクタの位置合わせを行うと、嵌合させ易くなると考えられる。この場合、フード部の一部を切り欠く等して、端子の目視を行い易くすることが考えられる。しかし、このようにフード部を切り欠くと、フード部の開口端に対してコネクタを正対させ難くなり、フード部の内部にコネクタを嵌合させる作業の難易度が高まる懸念がある。
【０００５】
そこで、本開示は、フードに切り欠きがあっても第１コネクタ及び第２コネクタを嵌合させる際の作業性を向上させる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、
第１コネクタと、第２コネクタと、を備え、
前記第１コネクタは、筒状をなして前方に開放されたフード部を有し、
前記第２コネクタは、前記フード部の内部に嵌合可能なハウジングを有し、
前記フード部は、互いに対向する第１側壁及び第２側壁と、前記第１側壁及び前記第２側壁と直交する方向で互いに対向する上壁及び下壁と、を有し、
前記上壁と前記第１側壁の各々の前端は、前記第２側壁の前端よりも後方に位置し、
前記フード部は、前記上壁の前端よりも前方に位置する切り欠き部と、前記第１側壁の前端よりも前方に位置する受入部と、を有し、
前記受入部と前記切り欠き部とは、互いに隣接して連なり、
前記第２側壁は、前記受入部と対向する位置に、前記ハウジングを嵌合開始位置に停止させる突当部を有している。
【発明の効果】
【０００７】
本開示によれば、フードに切り欠きがあっても第１コネクタ及び第２コネクタを嵌合させる際の作業性を向上させることができる。
【図面の簡単な説明】
【０００８】

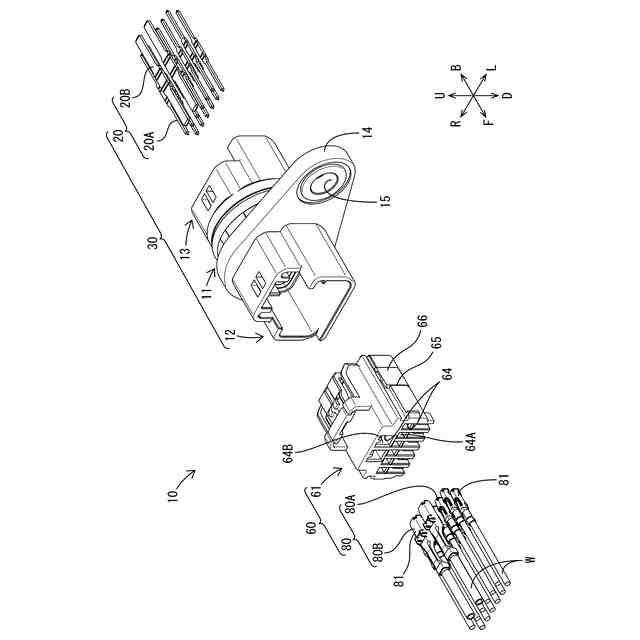

図１は、本実施形態に係るコネクタを示す分解斜視図である。

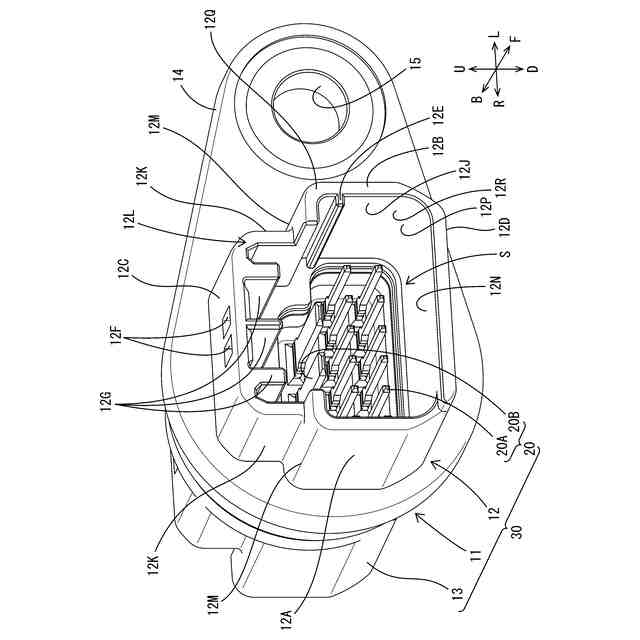

図２は、第１コネクタを示す斜視図である。

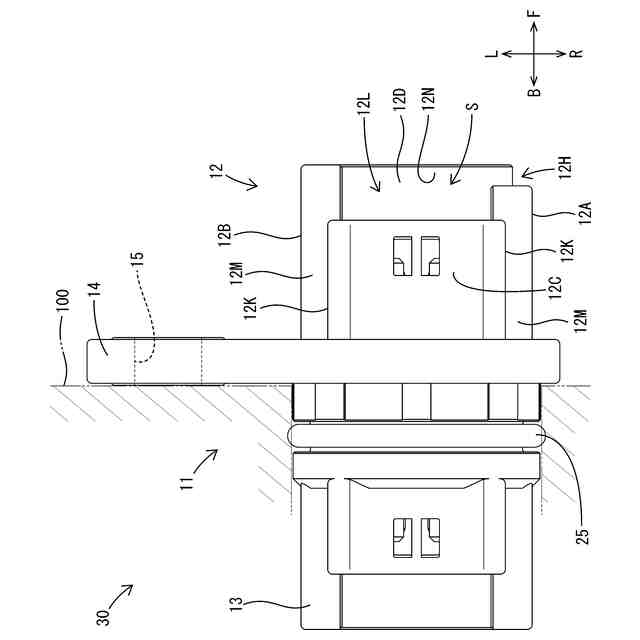

図３は、第１コネクタを示す平面図である。

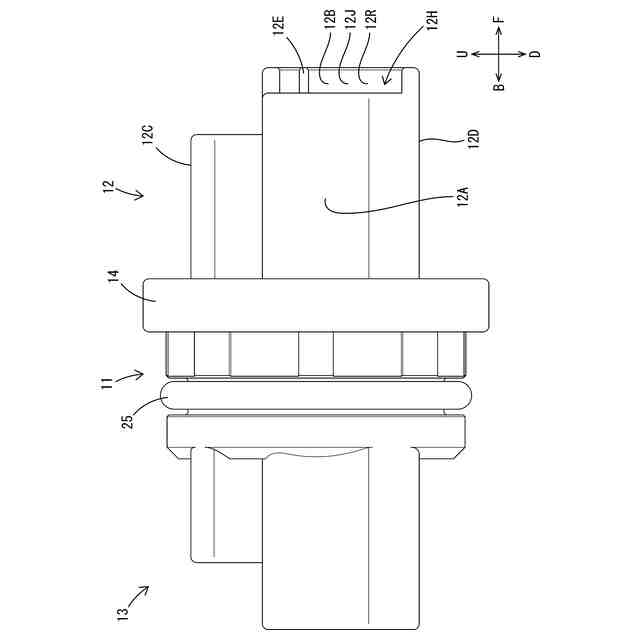

図４は、第１コネクタを示す側面図である。

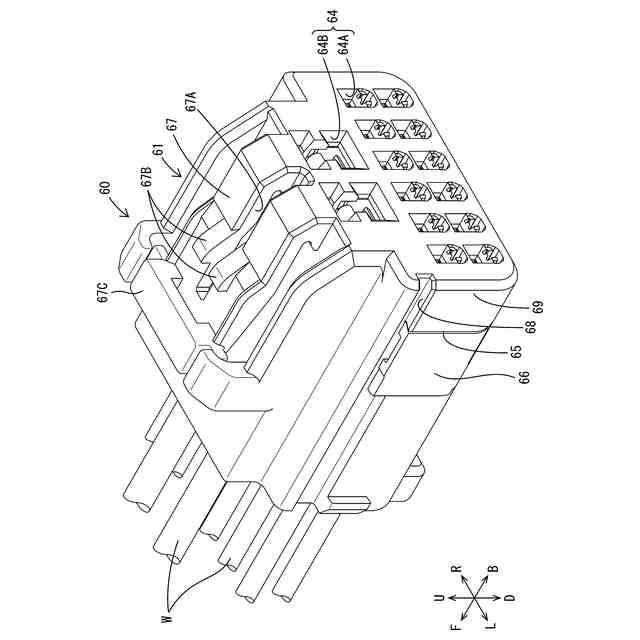

図５は、第２コネクタを示す斜視図である。

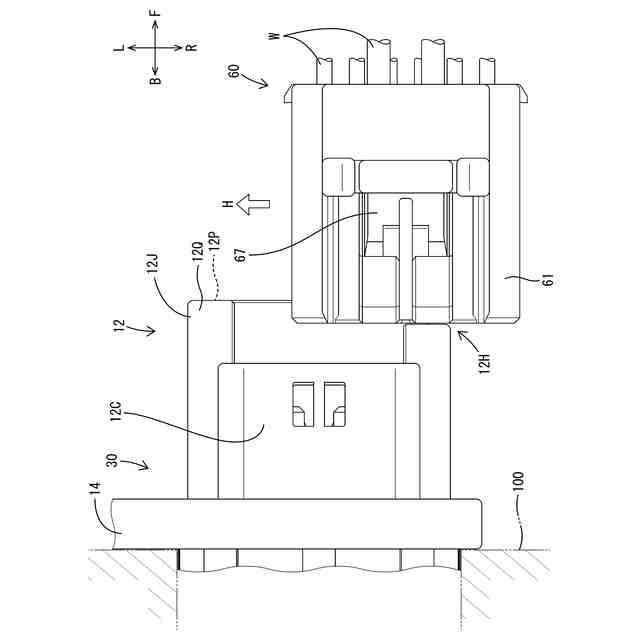

図６は、第２コネクタのハウジングを第１コネクタの受入部から進入させるスライド動作を行う途中を示す平面図である。

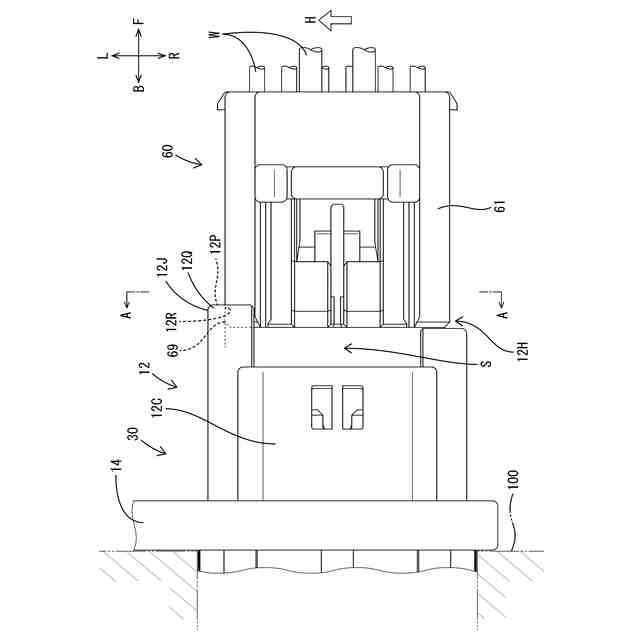

図７は、スライド動作が完了し第１コネクタ及び第２コネクタが嵌合開始位置に配置された状態を示す平面図である。
図８は、図７におけるＡ－Ａ断面図である。

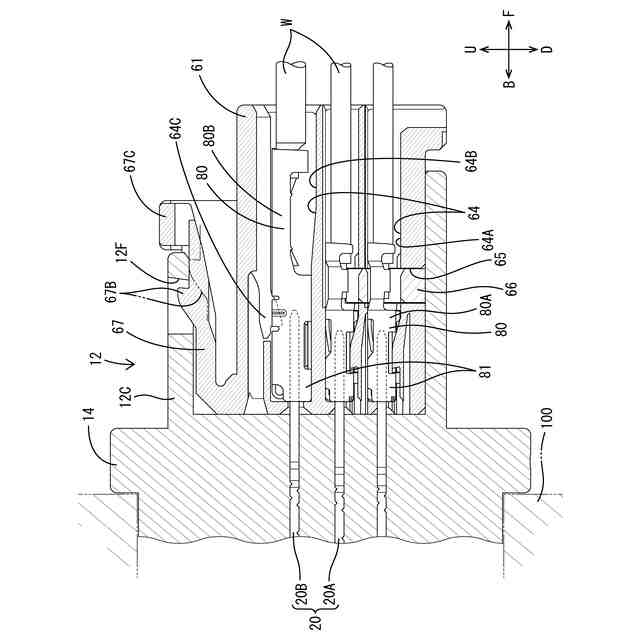

図９は、第１コネクタ及び第２コネクタにおける嵌合動作が完了した状態を示す側断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
（１）第１コネクタと、第２コネクタと、を備え、
前記第１コネクタは、筒状をなして前方に開放されたフード部を有し、
前記第２コネクタは、前記フード部の内部に嵌合可能なハウジングを有し、
前記フード部は、互いに対向する第１側壁及び第２側壁と、前記第１側壁及び前記第２側壁と直交する方向で互いに対向する上壁及び下壁と、を有し、
前記上壁と前記第１側壁の各々の前端は、前記第２側壁の前端よりも後方に位置し、
前記フード部は、前記上壁の前端よりも前方に位置する切り欠き部と、前記第１側壁の前端よりも前方に位置する受入部と、を有し、
前記受入部と前記切り欠き部とは、互いに隣接して連なり、
前記第２側壁は、前記受入部と対向する位置に、前記ハウジングを嵌合開始位置に停止させる突当部を有している、コネクタ。
【００１０】
（１）のコネクタは、第２コネクタのハウジングを第１コネクタの受入部から突当部に向けて進入させて、ハウジングの側面を突当部に突き当てて嵌合開始位置にハウジングを一旦停止させることによって、第１コネクタ及び第２コネクタを正対させ易い。
（【００１１】以降は省略されています）
