特許ウォッチ

公開番号2025143937
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043463
出願日2024-03-19
発明の名称光学読取システム
出願人株式会社デンソーウェーブ
代理人弁理士法人快友国際特許事務所
主分類G06V 30/412 20220101AFI20250925BHJP(計算;計数)
要約【課題】文字認識を繰り返し実行する状況において、ユーザの利便性を向上させるための技術を提供する。
【解決手段】光学読取システムは、イメージセンサと、所定の書式で情報コードと文字が表示されている表示媒体について、前記情報コードに対する前記文字の相対的な位置を示す相対位置情報を登録する登録媒体と、前記イメージセンサによって撮像された前記表示媒体の画像である第1の撮像画像において、前記情報コードの画像を基準として前記登録媒体内の前記相対位置情報によって示される位置に文字認識の読取範囲を設定する設定部と、設定済みの前記読取範囲に対する前記文字認識を実行する文字認識実行部と、を備える。
【選択図】図1

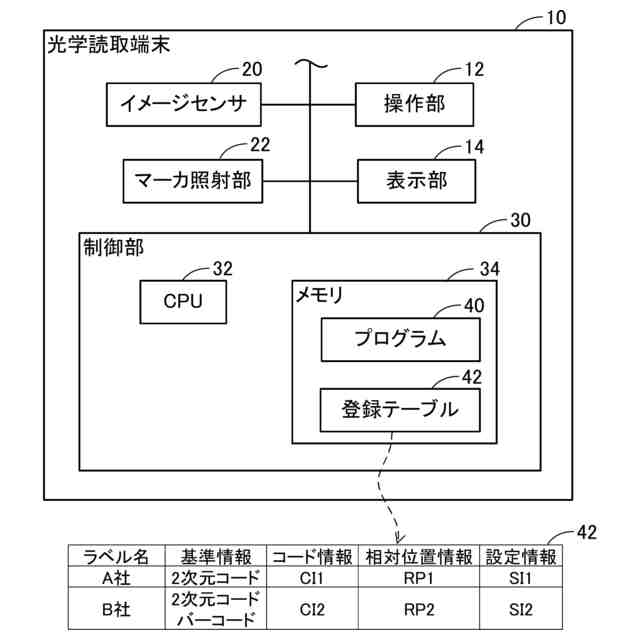

特許請求の範囲【請求項１】
光学読取システムであって、
イメージセンサと、
所定の書式で情報コードと文字が表示されている表示媒体について、前記情報コードに対する前記文字の相対的な位置を示す相対位置情報を登録する登録媒体と、
前記イメージセンサによって撮像された前記表示媒体の画像である第１の撮像画像において、前記情報コードの画像を基準として前記登録媒体内の前記相対位置情報によって示される位置に文字認識の読取範囲を設定する設定部と、
設定済みの前記読取範囲に対する前記文字認識を実行する文字認識実行部と、
を備える、光学読取システム。
続きを表示（約 1,500 文字）【請求項２】
前記相対位置情報は、前記情報コードを構成する要素のサイズを利用して定義される座標系の値である、請求項１に記載の光学読取システム。
【請求項３】
前記情報コードは、２次元コードであり、
前記サイズは、前記２次元コードのセルの幅である、請求項２に記載の光学読取システム。
【請求項４】
前記情報コードは、バーコードであり、
前記サイズは、前記バーコードにおけるモジュール幅及びバーの高さのうちの少なくとも一つである、請求項２に記載の光学読取システム。
【請求項５】

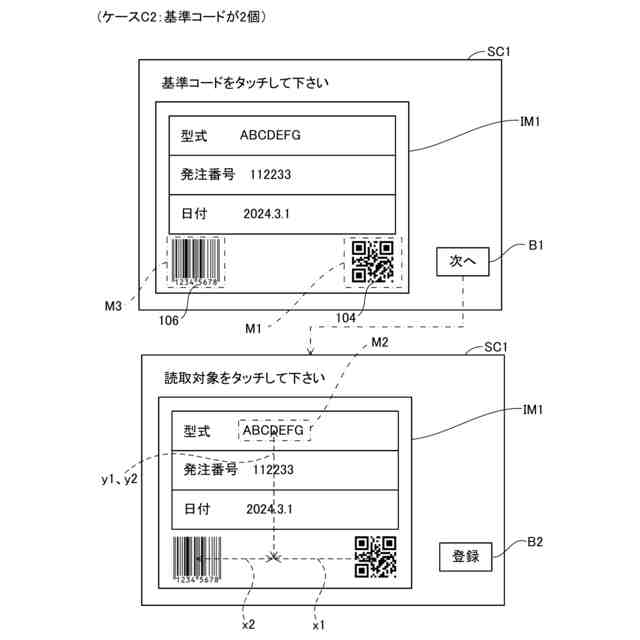

前記表示媒体には、第１の情報コードと第２の情報コードとを含む少なくとも２個の前記情報コードと、前記文字と、が表示されており、
前記相対位置情報は、前記第１の情報コードを構成する要素のサイズと、前記第２の情報コードを構成する要素のサイズと、の少なくとも２個を利用して定義される座標系の値である、請求項１に記載の光学読取システム。
【請求項６】
前記光学読取システムは、さらに、
前記登録媒体に前記相対位置情報を登録する登録処理を実行する登録部を備え、
前記登録処理は、前記イメージセンサに撮像された前記表示媒体の画像である第２の撮像画像において、前記情報コードの画像に対する特定の箇所の相対的な位置を示す前記相対位置情報を算出する処理を含む、請求項１から５のいずれか一項に記載の光学読取システム。
【請求項７】

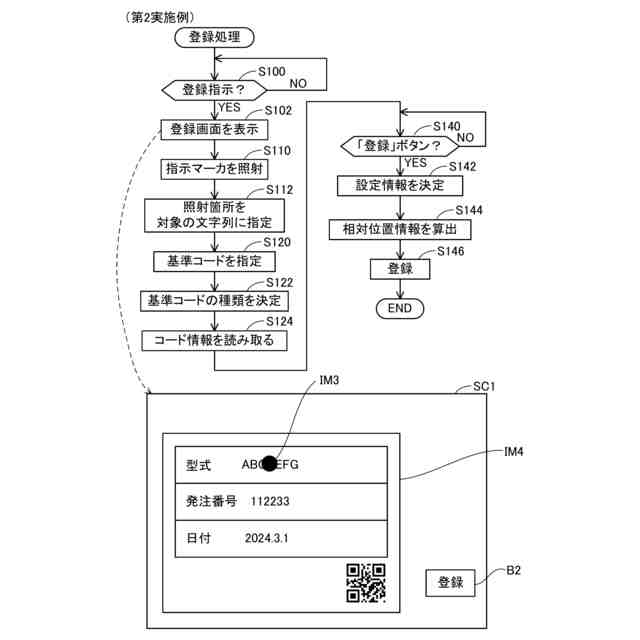

前記光学読取システムは、さらに、指示マーカを照射するマーカ照射部を備え、
前記登録処理は、さらに、前記指示マーカを前記マーカ照射部に照射させる処理を含み、
前記特定の箇所は、前記第２の撮像画像内で前記指示マーカの画像が位置する箇所である、請求項６に記載の光学読取システム。
【請求項８】
前記光学読取システムは、さらに、操作部と表示部とを備え、
前記登録処理は、さらに、前記第２の撮像画像を前記表示部に表示させる処理を含み、

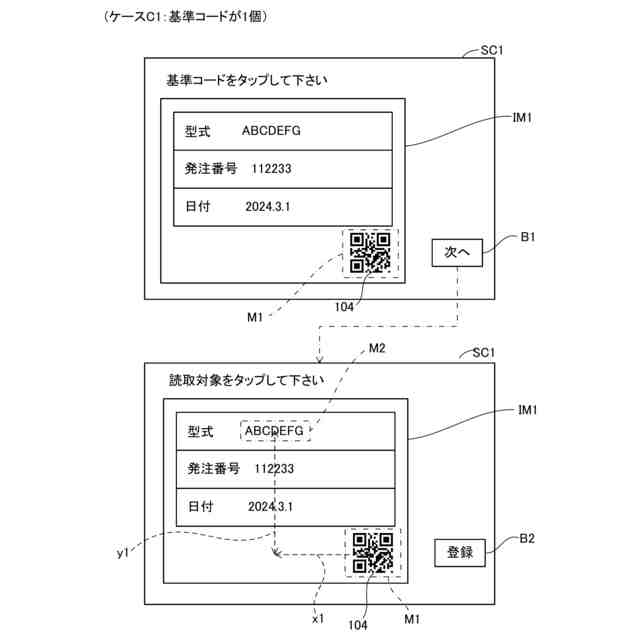

前記特定の箇所は、前記表示部に表示された前記第２の撮像画像のうち、前記操作部によって選択された箇所である、請求項６に記載の光学読取システム。
【請求項９】
前記登録媒体は、複数種類の前記表示媒体のそれぞれについて、当該表示媒体内の前記情報コードに記録されているコード情報と、前記相対位置情報と、を関連付けて登録し、
前記光学読取システムは、さらに、
前記第１の撮像画像内の前記情報コードの画像から前記コード情報を読み取る読取部と、
複数個の前記相対位置情報を登録する前記登録媒体から、前記第１の撮像画像内の前記情報コードの画像から読み取られた前記コード情報に関連付けて登録されている前記相対位置情報を取得する取得部と、
を備える、請求項１から５のいずれか一項に記載の光学読取システム。
【請求項１０】
前記登録媒体は、複数種類の前記表示媒体のそれぞれについて、前記コード情報と、前記相対位置情報と、前記文字認識の設定情報と、を関連付けて登録し、
前記取得部は、さらに、複数個の前記設定情報を登録する前記登録媒体から、前記第１の撮像画像内の前記情報コードの画像から読み取られた前記コード情報に関連付けて登録されている前記設定情報を取得し、
前記文字認識実行部は、取得済みの前記設定情報によって示される設定で前記読取範囲に対する前記文字認識を実行する、請求項９に記載の光学読取システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、対象から情報を光学的に読み取る光学読取システムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、タップ操作により指定された帳票画像内の所望の位置に存在する文字に対する文字認識を実行する帳票読取システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－９０６２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
文字認識を繰り返し実行する状況において、ユーザは、文字を繰り返しタップすることを煩わしく感じ得る。本明細書では、文字認識を繰り返し実行する状況において、ユーザの利便性を向上させるための技術を提供する。
【課題を解決するための手段】
【０００５】

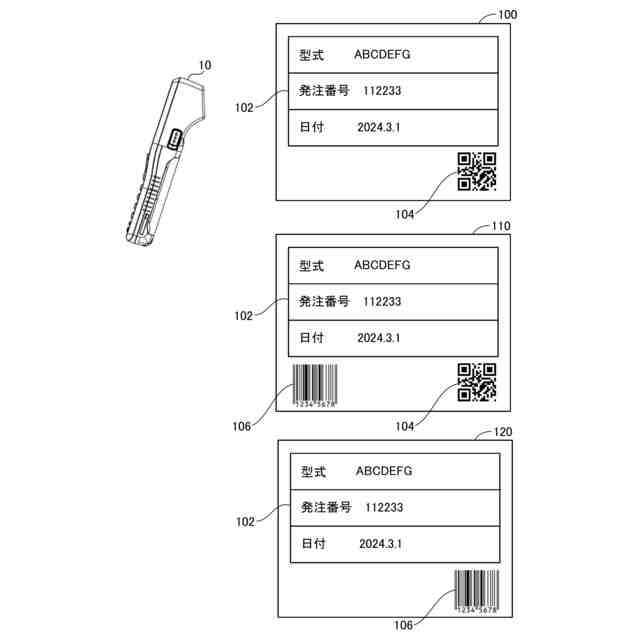

本明細書で開示する光学読取システムは、イメージセンサと、所定の書式で情報コードと文字が表示されている表示媒体について、前記情報コードに対する前記文字の相対的な位置を示す相対位置情報を登録する登録媒体と、前記イメージセンサによって撮像された前記表示媒体の画像である第１の撮像画像において、前記情報コードの画像を基準として前記登録媒体内の前記相対位置情報によって示される位置に文字認識の読取範囲を設定する設定部と、設定済みの前記読取範囲に対する前記文字認識を実行する文字認識実行部と、を備える。ここで、表示媒体は、例えば、ラベル、包装等である。
【０００６】
ラベル等の表示媒体は所定の書式を有し、近年、所定の書式に情報コードが含まれることが増えている。上記の構成によれば、登録媒体には、所定の書式に基づき、情報コードに対する文字の相対的な位置を示す相対位置情報が予め記憶される。そして、光学読取システムは、登録媒体内の相対位置情報によって示される位置に読取範囲を自動的に設定する。ユーザは、文字認識を繰り返し実行する状況において、読取範囲を毎回指定する必要がない。ユーザの利便性が向上する。
【０００７】
前記相対位置情報は、前記情報コードを構成する要素のサイズを利用して定義される座標系の値であってもよい。
【０００８】
情報コードを構成する要素のサイズは規格化されている。規格化され不変なサイズを利用して座標系を定義することにより、相対位置情報を精度よく決定することができる。
【０００９】
前記情報コードは、２次元コードであり、前記サイズは、前記２次元コードのセルの幅であってもよい。
【００１０】
前記情報コードは、バーコードであり、前記サイズは、前記バーコードにおけるモジュール幅及びバーの高さのうちの少なくとも一つであってもよい。
（【００１１】以降は省略されています）
