公開番号2025144092
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043701
出願日2024-03-19
発明の名称清掃装置
出願人三菱重工業株式会社
代理人個人,個人,個人
主分類F23J 3/00 20060101AFI20250925BHJP(燃焼装置;燃焼方法)
要約【課題】熱による清掃装置の損傷を抑制することを目的とする。

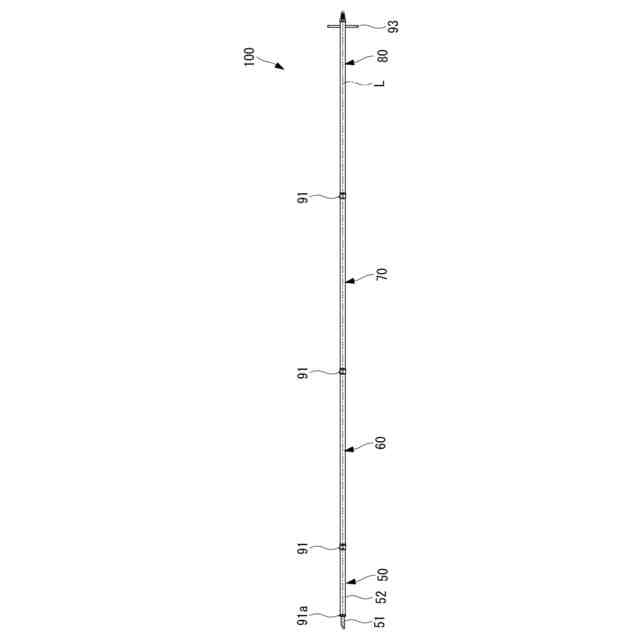

【解決手段】突き棒100は、ボイラに設けられ、火炉内へ燃料及び酸化性ガスを噴射するバーナノズルを有するバーナを清掃する所定方向に沿って延在する長尺状の部材である。突き棒100は、所定方向の一端に位置し、バーナノズルの内部に付着した付着物と当接する先端部50と、所定方向の他端であって、バーナの外部に位置する基端部80と、を備えている。先端部50の内部には、冷却用空気が流通する冷却用空気流路が形成されている。
【選択図】図4
特許請求の範囲【請求項１】
ボイラに設けられ、火炉内へ燃料又は酸化性ガスを噴射するバーナノズルを有するバーナを清掃する所定方向に沿って延在する長尺状の清掃装置であって、

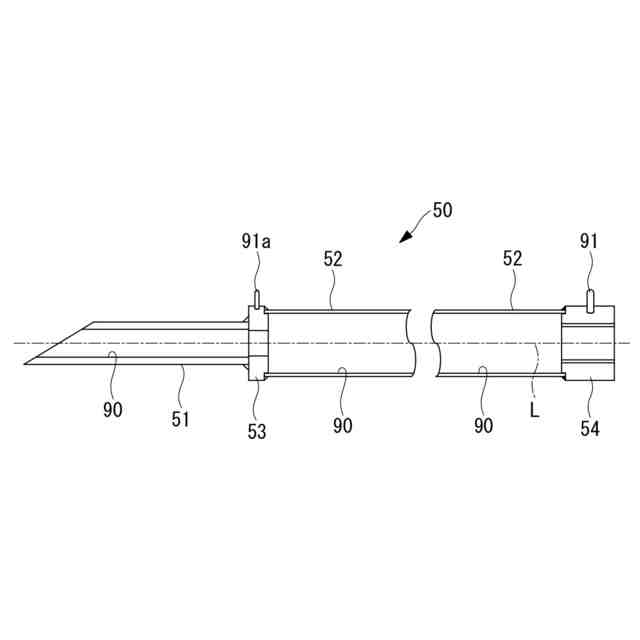

前記所定方向の一端に位置し、前記バーナノズルの内部に付着した付着物と当接する先端部と、

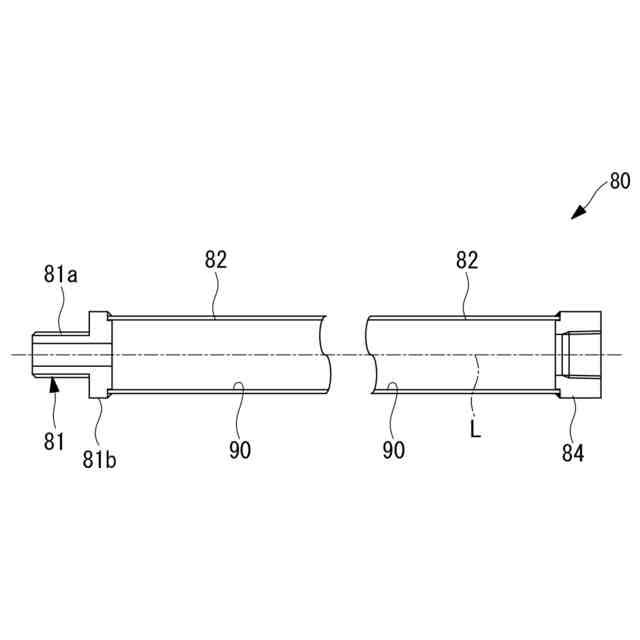

前記所定方向の他端であって、前記バーナの外部に位置する基端部と、を備え、

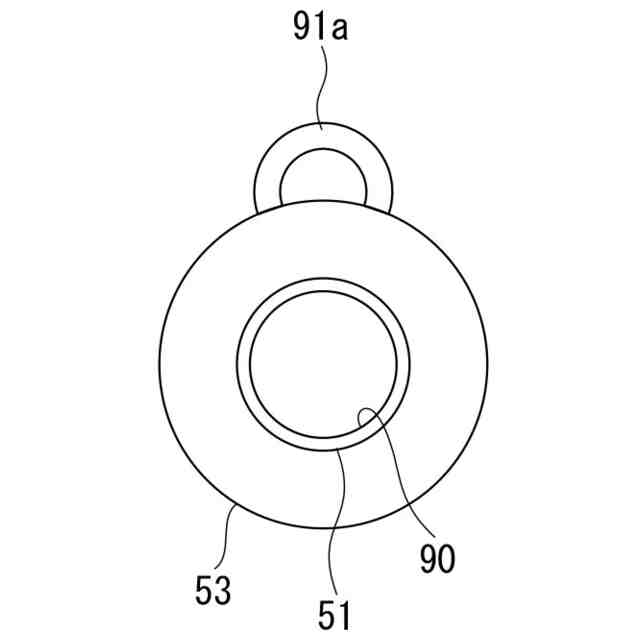

前記先端部の内部には、冷却用ガスが流通する冷却用ガス流路が形成されている清掃装置。
続きを表示（約 320 文字）【請求項２】

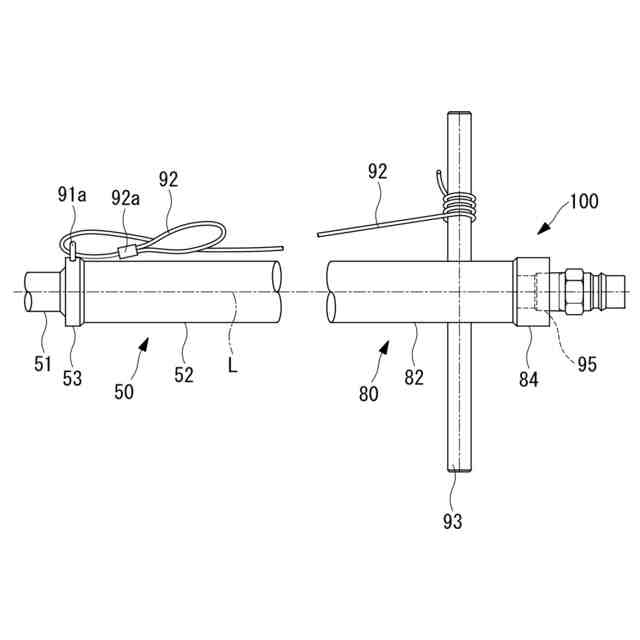

前記先端部の外周面に設けられ、紐状の部材で吊下げ可能な吊下部を備える請求項１に記載の清掃装置。
【請求項３】
前記所定方向に沿って複数のパーツに分割可能とされている請求項１または請求項２に記載の清掃装置。
【請求項４】
複数の前記パーツは、前記先端部を備えた第１パーツと、前記第１パーツと接続する第２パーツと、前記第２パーツと接続する第３パーツと、前記基端部を備え、前記第３パーツと接続する第４パーツと、を有し、
前記第１パーツと前記第２パーツとを接続する第１接続部と、前記第３パーツと前記第４パーツとを接続する第２接続部とは、同じ構造とされている請求項３に記載の清掃装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、清掃装置に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

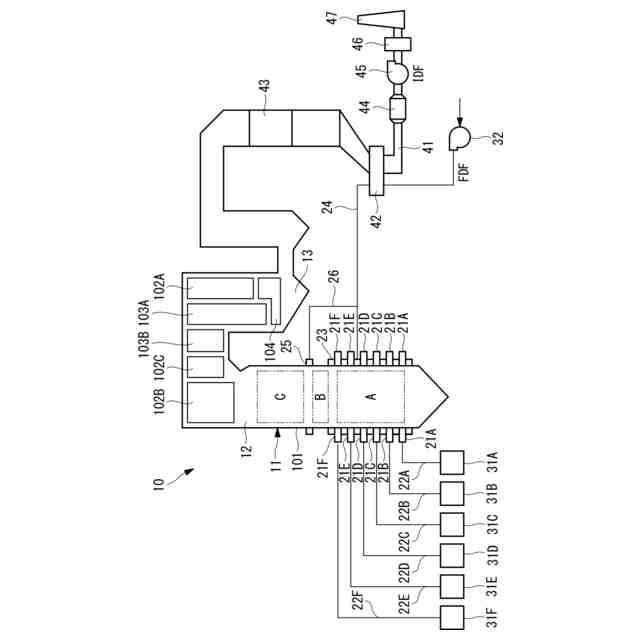

発電用ボイラなどの大型のボイラは、中空形状をなして鉛直方向に設置される火炉を有し、この火炉壁に複数のバーナが火炉の周方向に沿って配設されている。また、大型のボイラは、火炉の鉛直方向上方に煙道が連結されており、この煙道に蒸気を生成するための熱交換器が配置されている。そして、バーナが火炉内に燃料と空気（酸化性ガス）との混合気を噴射することで火炎が形成され、燃焼ガスが生成されて煙道に流れる。燃焼ガスが流れる領域に熱交換器が設置され、熱交換器を構成する伝熱管内を流れる水や蒸気を加熱して過熱蒸気が生成される。
【０００３】
このようなボイラでは、灰分を含む燃料（例えば、石炭等）をバーナで燃焼する場合、燃焼により灰が発生する。発生した灰は、ボイラ内の部品表面に付着・堆積し、その後に固化する。固化した灰は、種々の問題を発生させるために、固化した灰を除去すること知られている（例えば、特許文献１）。
【０００４】
特許文献１には、水冷ノズルの先端周囲、即ち、燃料ノズルの先端外周に、燃料中に含まれる灰分が溶融してスラグとなって付着・固化することから、スラグが付着・固化した場合、燃焼を止めることなく燃料を供給した状態で、エアシリンダにより燃料ノズルを炉内側に突出させてスラグに衝突させ、燃料ノズルによってスラグを直接除去する方法が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００２－１６１２８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ボイラ等において、燃焼で発生した灰が、燃料や空気を火炉内に噴出するバーナノズルの開口部を介して、バーナノズルの内部に流入し、堆積・固着する場合がある。バーナノズル内部に灰が堆積・固着すると、燃料や空気を噴出するバーナノズルの開口部を閉塞させてしまう可能性があった。
【０００７】

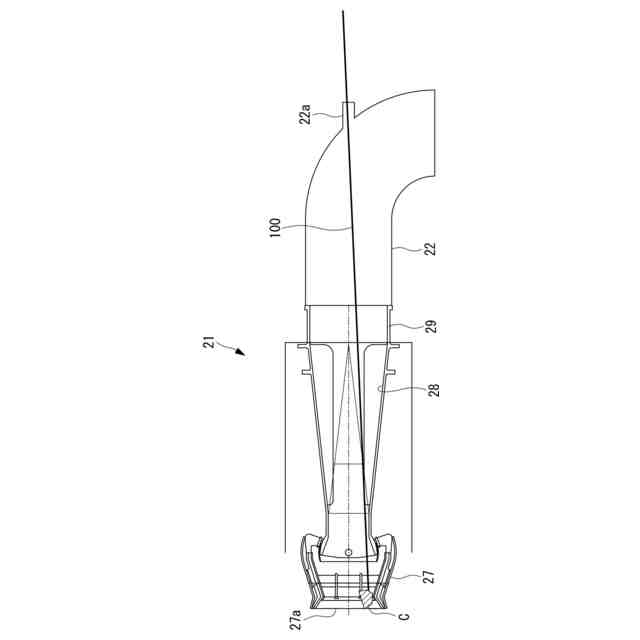

バーナノズル開口部の閉塞を抑制するために、バーナノズルの内部に棒状の清掃装置（以下、「突き棒」と称する。）を挿入し、堆積・固着した灰（以下、「クリンカ」と称する）を突き棒で押圧することで、バーナノズルの内部から除去することが考えられる。しかしながら、バーナノズルは火炉に面するように設けられていることから、内部に挿入する突き棒は、火炉内の高温雰囲気や輻射熱に曝され、高温になり易かった。このため、突き棒が火炉から受ける熱によって損傷する可能性があった。
【０００８】
本開示は、このような事情に鑑みてなされたものであって、火炉から受ける熱による清掃装置の損傷を抑制することができる清掃装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本開示の清掃装置は以下の手段を採用する。
本開示の一態様に係る清掃装置は、ボイラに設けられ、火炉内へ燃料又は酸化性ガスを噴射するバーナノズルを有するバーナを清掃する所定方向に沿って延在する長尺状の清掃装置であって、前記所定方向の一端に位置し、前記バーナノズルの内部に付着した付着物と当接する先端部と、前記所定方向の他端であって、前記バーナの外部に位置する基端部と、を備え、前記先端部の内部には、冷却用ガスが流通する冷却用ガス流路が形成されている。
【発明の効果】
【００１０】
本開示によれば、火炉から受ける熱による清掃装置の損傷を抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
