公開番号2025144989
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044947
出願日2024-03-21
発明の名称排水トラップ
出願人因幡電機産業株式会社,丸一株式会社
代理人個人
主分類E03C 1/28 20060101AFI20250926BHJP(上水;下水)
要約【課題】水平方向等の横方向に沿って配設される排水経路中に配設する排水トラップとして適用することができ、清掃作業の簡素化を図る。

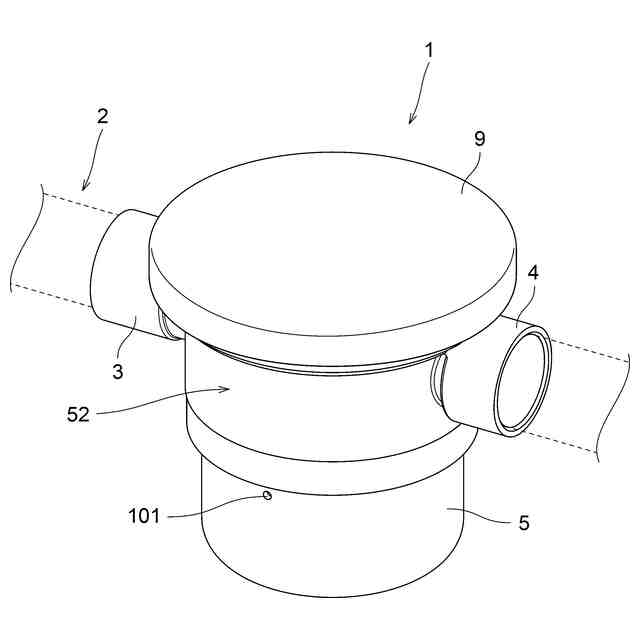

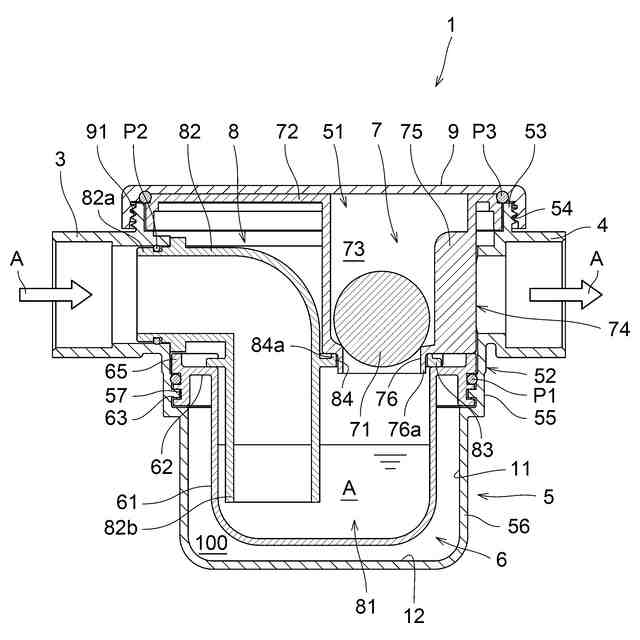

【解決手段】排水Aが流入する流入部3と排水Aを排出する排出部4とを有する筒状の本体5と、流入部3と排出部4とに連通する状態で且つ本体5との間に空間100を形成する状態で本体5の内側に配設されて、流入部3から流入する排水Aを貯留する貯留体6とが備えられ、流入部3と排出部4とは、本体5の側壁部に配設され、貯留体6は、本体5に対して取り付け及び取り外し自在に備えられている。

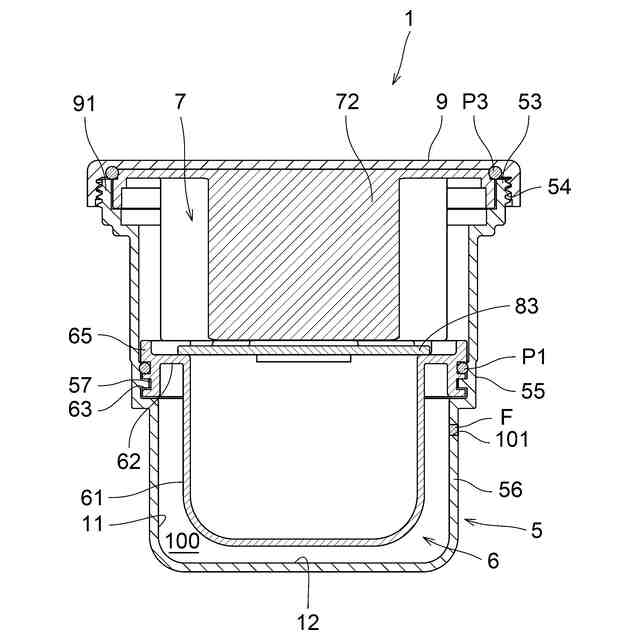

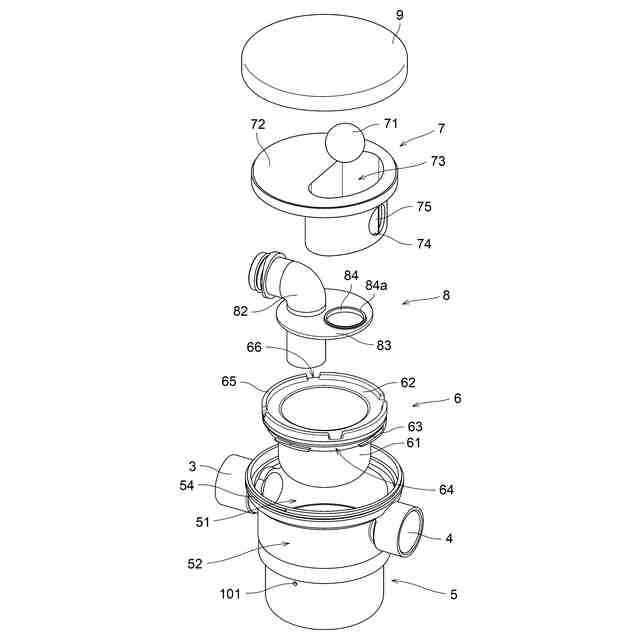

【選択図】図2

特許請求の範囲【請求項１】
排水が流入する流入部と排水を排出する排出部とを有する筒状の本体と、
前記流入部と前記排出部とに連通する状態で且つ前記本体との間に空間を形成する状態で前記本体の内側に配設されて、前記流入部から流入する排水を貯留する貯留体とが備えられ、
前記流入部と前記排出部とは、前記本体の側壁部に配設され、
前記貯留体は、前記本体に対して取り付け及び取り外し自在に備えられている排水トラップ。
続きを表示（約 690 文字）【請求項２】
前記貯留体は、パッキンを介して前記本体に水密状態で取り付けられる請求項１に記載の排水トラップ。
【請求項３】
前記本体には、外部に開口する開口部が備えられ、
前記開口部を閉塞する閉塞状態と前記開口部を開放する開放状態とに切替自在な蓋体が備えられ、
前記貯留体は、前記開口部を通して前記本体に取り付け及び取り外し自在に備えられている請求項１又は２に記載の排水トラップ。
【請求項４】
前記本体には、常閉式の弁部材と封水形成体とが備えられ、
前記封水形成体は、前記本体に取り付けられた前記貯留体に支持される状態で前記本体に取り付け自在で、且つ、前記本体から取り外し自在に備えられ、
前記弁部材は、前記本体に取り付けられた前記封水形成体に支持される状態で前記本体に取り付け自在で、且つ、前記本体から取り外し自在に備えられている請求項１又は２に記載の排水トラップ。
【請求項５】

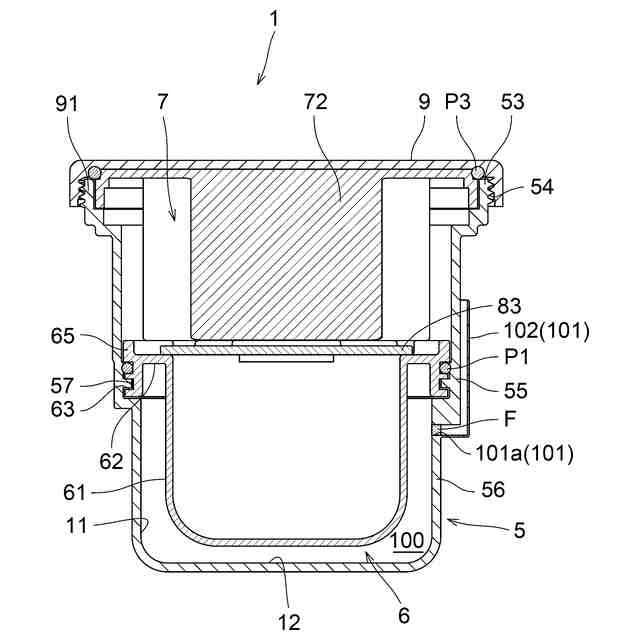

前記本体には、前記貯留体と前記本体との間の空間を前記本体の外部に連通する連通部が備えられている請求項１又は２に記載の排水トラップ。
【請求項６】
前記連通部には、空気の通過を許容し且つ水の通過を阻止するフィルターが備えられている請求項５に記載の排水トラップ。
【請求項７】

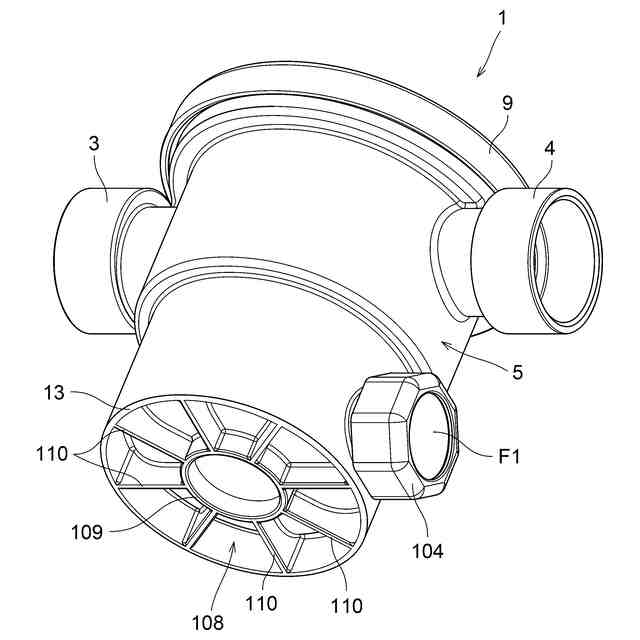

前記連通部は、前記本体の側壁部に配設され、
前記連通部の下端部は、上下方向において、前記本体の内側底部と同じ高さ又は前記本体の内側底部よりも下方側に配設されている請求項６に記載の排水トラップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、汚染空気や臭気等の逆流を防止する排水トラップに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
上記排水トラップとして、空調機のドレン等の排水を通流させる排水経路中に配設されて、排水経路における汚染空気や臭気等の逆流を防止するものが知られている（例えば、特許文献１参照）。
【０００３】
特許文献１の排水トラップでは、排水が流入する流入部と排水を排出する排出部とが側壁部に配設された本体が備えられ、流入部及び排出部が排水経路に接続されている。本体は、有底筒状に形成され、流入部から流入される排水が、本体の内部に貯留される。本体の内部に設定量以上の排水が貯留されると、開弁状態となって排出部に排水を流出させる常閉式の弁部材が備えられている。
【０００４】
また、別の排水トラップとしては、流し台の水槽の排水口に配設されるものもある（例えば、特許文献２参照）。第２特許文献の排水トラップでは、上方側が開放された有底筒状の本体が備えられ、本体の上方側開放部が流入部とされ、本体の底部に排出部が配設されている。本体の内側には、流入部から流入される排水を貯留する有底筒状の貯留体が備えられている。貯留体の底部には、本体の排出部に連通する連通管が配設され、その連通管には、貯留体に設定量以上の排水が貯留されると、開弁状態となって排出部に排水を流出させる常閉式の弁部材が備えられている。
【先行技術文献】
【特許文献】
【０００５】
特許第５８１００３５号公報
実開昭５３－０２９５４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１では、本体の内部に排水が貯留されるので、埃や異物等の排水汚れが本体の内部に溜まることになり、本体の内部を定期的に清掃することが求められる。しかしながら、本体は、排水経路中に配設されているので、本体を排水経路から取り外すことができず、排水経路中に配設された状態で本体の内部を清掃しなければならず、清掃作業が行い難いものとなっている。例えば、天井裏等に排水経路が配設されている場合には、清掃作業を行うだけのスペースを確保することも難しく、清掃作業が大変手間のかかる作業となる。
【０００７】
その点、特許文献２では、本体の内側に配設された貯留体を本体から取り外すことができれば、清掃作業を簡易に行うことができる。しかしながら、特許文献２では、貯留体の底部に連通管が配設されているので、その連通管から排水が漏れないように貯留体を取り外さなければならない。よって、本体からの貯留体の取り外し作業が難しくなり、結局、清掃作業の複雑化を招くことになる。
【０００８】
しかも、特許文献２の排水トラップでは、本体の上方側に流入部が配設され、本体の下方側に排出部が配設されているので、通常、水平方向等の横方向に沿って配設される排水経路中に配設する排水トラップとしては適していない。
【０００９】
この実情に鑑み、本発明の主たる課題は、水平方向等の横方向に沿って配設される排水経路中に配設する排水トラップとして適用することができ、清掃作業の簡素化を図ることができる排水トラップを提供する点にある。
【課題を解決するための手段】
【００１０】
本発明の第１特徴構成は、排水が流入する流入部と排水を排出する排出部とを有する筒状の本体と、
前記流入部と前記排出部とに連通する状態で且つ前記本体との間に空間を形成する状態で前記本体の内側に配設されて、前記流入部から流入する排水を貯留する貯留体とが備えられ、
前記流入部と前記排出部とは、前記本体の側壁部に配設され、
前記貯留体は、前記本体に対して取り付け及び取り外し自在に備えられている点にある。
（【００１１】以降は省略されています）
